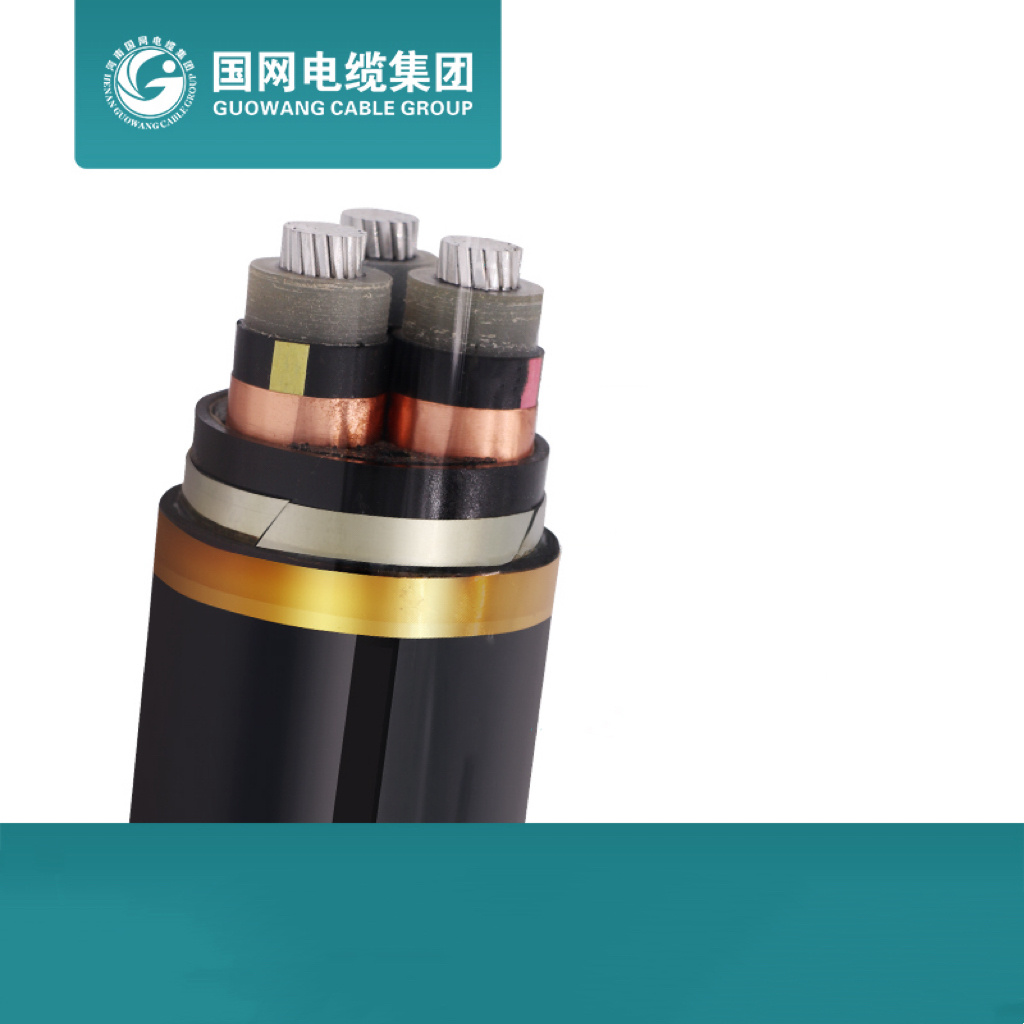

0.6/1kv 3 Câble d′alimentation résistant au feu et retardateur de flamme LSZH avec conducteur en aluminium, isolé en XLPE, armé de bande d′acier et gainé de PVC

Chine 0.6/1kv 3 Câble d′alimentation résistant au feu et retardateur de flamme LSZH avec conducteur en aluminium, isolé en XLPE, armé de bande d′acier et gainé de PVC fabrication et fournisseur

0.6/1kv 3 Câble d′alimentation résistant au feu et retardateur de flamme LSZH avec conducteur en aluminium, isolé en XLPE, armé de bande d′acier et gainé de PVC image

Get Latest Price Request a quote

Product Details

N° de Modèle.

Wdz-Yjlv22/Yjlv22

Courant

Câble à AC

Matériau isolant

XLPE

Matériau de la gaine

PVC

Forme Matériel

Fil rond

Fil Matériau du noyau

aluminium

Certificat

ISO, CCC, CE, RoHS

Modèle

wdz-yjlv22/yjlv22

Marque

guowang

exemple

gratuit

Paquet de Transport

tambour en bois/selon vos besoins

Spécifications

1.5-300 mm2

Marque Déposée

guowang

Origine

Chine

Code SH

8544492100

Capacité de Production

7000000

Product Description

Champ d’application
Système
Ce produit est adapté à la transmission d’énergie électrique dans les lignes électriques avec CA 50 Hz et tension nominale 0.6/1 kV (tension maximale du système 1,2 kV).
Occasion
Pose fixe dans la métallurgie, l’électricité, la construction et d’autres industries à l’intérieur, les tranchées pour câbles, les pipelines, l’enfouissement direct et d’autres endroits qui n’ont pas besoin de résister à la force mécanique externe.
Caractéristiques du produit
Les matières premières destinées à la production de produits sont largement issues et bon marché, et sont faciles à traiter et à fabriquer.
Le produit est isolé avec du polyéthylène réticulé. Par rapport aux câbles isolés en PVC, il offre une meilleure isolation et peut supporter des températures de fonctionnement extrêmement élevées, jusqu’à 90 degrés.
La norme
Standard exécutif
GB/T 12706.1-2020 câbles d’alimentation isolés et accessoires extrudés avec tension nominale de 1 kV (UM=1,2 kV) à 35 kV (UM=40,5 kV) partie 1 : tension nominale de 1 kV (UM=1,2 kV) et 3 kV (UM=3,6 kV ) )
normes supplémentaires
Utilisation des fonctions
Tension nominale
La tension nominale est de 0.6 kV et la tension maximale du système CA ne doit pas dépasser 1,2 kV.
Température de fonctionnement
La température de fonctionnement maximale autorisée à long terme du conducteur de câble est de 90 °C; en cas de court-circuit, la température maximale du conducteur de câble ne doit pas dépasser 250 °C et la durée ne doit pas dépasser 5 s.

température ambiante
La température ambiante minimale pour le fonctionnement du câble est de -15 ºC.
Température de pose
Lors de l’installation et de la pose, la température ne doit pas être inférieure à 0 ºC.
rayon de courbure
Le rayon de courbure des câbles à simple conducteur ne doit pas être inférieur à 20 fois le diamètre extérieur du câble et le rayon de courbure des câbles multiconducteurs ne doit pas être inférieur à 15 fois le diamètre extérieur du câble.

Nominale tension	Non,de NOYAUX	noyau ×section transversale (MM)	CONDUCTEUR	DIANETER NOYAU (MM2)	ISOLATION DE LA PRESSE (MM)	COURROIE (MM)	ARMURE (MM)	VESTE EPAISSEUR (MM)	Diamètre extérieur de référence (MM)	Poids de référence (kg/km)	CC RÉSISTANCE (Ω/KM)
0.6/1KV	2	2×10	7/1.35	4.05	0.7	2×30×0.20	20×0.2	1.8	16.6	350.2	3.08
	2	2×16	7/1.66	4.98	0.7	2×35×0.20	20×0.2	1.8	18.6	431.1	1.91
	2	2×25	7/2.14	6.42	0.9	2×45×0.20	25×0.2	1.8	22	588.5	1.2
	2	2×35	7/2.52	7.56	0.9	2×50×0.20	25×0.2	1.8	24.4	713.7	0.868
	2	2×50	10/2.52	5.7×13.5	1	2×40×0.20	25×0.2	1.8	21	648.6	0.641
	2	2×70	14/2.52	7.0×15.6	1.1	2×50×0.20	25×0.2	1.9	24.2	837.4	0.443
	2	2×95	19/2.52	8.3×18.0	1.1	2×55×0.20	25×0.2	2	27	1048.5	0.32
	2	2×120	24/2.52	8.9×20.8	1.2	2×60×0.20	25×0.5	2.1	30	1532.6	0.253
	2	2×150	30/2.52	10.0×23.1	1.4	2×60×0.20	30×0.5	2.3	33.4	1845.3	0.206
	2	2×185	37/2.52	11.1×25.7	1.6	2×60×0.20	30×0.5	2.4	36.6	2182.5	0.164
	2	2×240	48/2.52	12.5×29.1	1.7	2×60×0.30	30×0.5	2.6	40.8	2708.5	0.125
	2	2×300	61/2.52	15.0×32.2	1.8	2×60×0.30	35×0.5	2.7	46.4	3298.1	0.1
	3	3×10	7/1.35	4.05	0.7	2×30×0.20	20×0.2	1.8	17.5	399.3	3.08
	3	3×16	7/1.66	4.98	0.7	2×35×0.20	25×0.2	1.8	19.6	495.4	1.91
	3	3×25	7/2.14	6.42	0.9	2×45×0.20	25×0.2	1.8	23.3	689.5	1.2
	3	3×35	7/2.52	7.56	0.9	2×55×0.20	25×0.2	1.8	25.9	844.9	0.868
	3	3×50	10/2.52	7.0×11.5	1	2×50×0.20	25×0.2	1.8	24.6	876.3	0.641
	3	3×70	14/2.52	8.0×13.7	1.1	2×55×0.20	25×0.2	1.9	27.3	1119.1	0.443
	3	3×95	19/2.52	9.5×15.8	1.1	2×60×0.20	30×0.2	2.1	30.9	1432.7	0.32
	3	3×120	24/2.52	10.8×18.6	1.2	2×60×0.20	30×0.5	2.2	35.5	2086.5	0.253
	3	3×150	30/2.52	12.5×20.5	1.4	2×60×0.20	30×0.5	2.4	40.3	2545.4	0.206
	3	3×185	37/2.52	14.3×23.3	1.6	2×60×0.20	35×0.5	2.5	45.1	3052	0.164
	3	3×240	48/2.52	16.3×26.2	1.7	2×60×0.30	35×0.5	2.7	50.8	3814	0.125
	3	3×300	61/2.52	18.0×29.8	1.8	2×60×0.30	35×0.5	2.9	55.2	4580.2	0.1
	4	4×10	7/1.35	4.05	0.7	2×35×0.20	20×0.2	1.8	18.9	464.9	3.08
	4	4×16	7/1.66	4.98	0.7	2×40×0.20	25×0.2	1.8	21.3	584.3	1.91
	4	4×25	7/2.14	6.42	0.9	2×50×0.20	25×0.2	1.8	25.4	822.5	1.2
	4	4×35	7/2.52	7.56	0.9	2×60×0.20	25×0.2	1.8	28.3	1015.2	0.868
	4	4×50	10/2.52	7.5×10.5	1	2×55×0.20	25×0.2	1.9	26.7	1085.7	0.641
	4	4×70	14/2.52	9.1×12.5	1.1	2×60×0.20	30×0.2	2	30.9	1420.9	0.443
	4	4×95	19/2.52	11.0×13.3	1.1	2×60×0.20	30×0.5	2.2	36.6	2189	0.32
	4	4×120	24/2.52	12.0×17.0	1.2	2×60×0.20	30×0.5	2.4	39.7	2617.1	0.253
	4	4×150	30/2.52	13.9×19.7	1.4	2×60×0.30	35×0.5	2.5	45.5	3240	0.206
	4	4×185	37/2.52	15.2×21.2	1.6	2×60×0.30	35×0.5	2.7	49.7	3865.9	0.164
	4	4×240	48/2.52	17.3×24.3	1.7	2×60×0.30	35×0.5	2.9	55.1	4748.9	0.125
	4	4×300	61/2.52	19.5×27.9	1.8	2×60×0.30	45×0.5	3.1	60.8	5762.4	0.1
	5	5×10	7/1.35	4.05	0.7	2×40×0.20	25×0.2	1.8	20.5	539.2	3.08
	5	5×16	7/1.66	4.98	0.7	2×45×0.20	25×0.2	1.8	23.2	683.4	1.91
	5	5×25	7/2.14	6.42	0.9	2×55×0.20	25×0.2	1.8	27.7	968.2	1.2
	5	5×35	7/2.52	7.56	0.9	2×60×0.20	30×0.2	1.9	31.2	1219.1	0.868
	5	5×50	10/2.52	4.8×14.2	1	2×60×0.20	25×0.2	2	29	1298.1	0.641
				8.4	1
	5	5×70	14/2.52	5.7×16.8	1.1	2×60×0.20	30×0.5	2.2	34.5	2044.6	0.443
				10	1.1
	5	5×95	19/2.52	6.7×19.6	1.1	2×60×0.20	30×0.5	2.3	38.3	2548.4	0.32
				11.6	1.1
	5	5×120	24/2.52	7.9×21.9	1.2	2×60×0.20	35×0.5	2.5	43	3106.9	0.253
				13	1.2
	5	5×150	30/2.52	8.5×24.6	1.4	2×60×0.30	35×0.5	2.7	47.8	3813.6	0.206
				14.6	1.4
	5	5×185	37/2.52	9.4×27.2	1.6	2×60×0.30	35×0.5	2.9	52.6	4577.6	0.164
				16.2	1.6
	5	5×240	48/2.52	10.8×31.0	1.7	2×60×0.30	45×0.5	3.1	58.6	5653.1	0.125
				18.5	1.7
	5	5×300	61/2.52	12.2×34.4	1.8	2×60×0.30	45×0.5	3.3	64.4	6868.6	0.1
				20.6	1.8
	4	3×16+1×10	7/1.66	4.98	0.7	2×40×0.20	25×0.2	1.8	20.7	554.4	1.91
			7/1.35	4.05	0.7
	5	3×16+2×10	7/1.66	4.98	0.7	2×45×0.20	25×0.2	1.8	22.1	624.6	1.91
			7/1.35	4.05	0.7
			7/1.35	4.05	0.7
	4	3×25+1×16	7/2.14	6.42	0.9	2×50×0.20	25×0.2	1.8	24.4	763.2	1.2
			7/1.66	4.98	0.7
	5	3×25+2×16	7/2.14	6.42	0.9	2×55×0.20	25×0.2	1.8	25.9	852.6	1.2
7/1.66			4.98	0.7
7/1.66			4.98	0.7
4	3×35+1×16	7/2.52	7.56	0.9	2×55×0.20	25×0.2	1.8	26.6	905.9	0.868
		7/1.66	4.98	0.7
5	3×35+2×16	7/2.52	7.56	0.9	2×60×0.20	25×0.2	1.8	27.8	986.5	0.868
		7/1.66	4.98	0.7
		7/1.66	4.98	0.7
4	3×50+1×25	10/2.52	7.2×10.8	1	2×55×0.20	25×0.2	1.8	26.9	1004.3	0.641
		7/2.16	6	0.9
5	3×50+2×25	10/2.52	5.0×14.3	1	2×55×0.20	25×0.2	1.9	26.7	1096	0.641
		7/2.16	6	0.9
		7/2.16	6	0.9
4	3×70+1×35	14/2.52	9.0×13.0	1.1	2×60×0.20	30×0.2	2	31.9	1329.3	0.443
		7/2.52	7	0.9
5	3×70+2×35	14/2.52	6.0×16.8	1.1	2×60×0.20	30×0.2	2	30.3	1412.3	0.443
		7/2.52	7	0.9
		7/2.52	7	0.9
4	3×95+1×50	19/2.52	10.7×14.5	1.1	2×60×0.20	30×0.5	2.1	37.2	2056.7	0.32
		10/2.52	8.4	1
5	3×95+2×50	19/2.52	7.2×19.7	1.1	2×60×0.20	30×0.5	2.2	35.8	2184.6	0.32
		10/2.52	8.4	1
		10/2.52	7.1×11.5	1
4	3×120+1×70	24/2.52	11.5×17.3	1.2	2×60×0.20	30×0.5	2.3	39.9	2455.7	0.253
		14/2.52	10	1.1
5	3×120+2×70	24/2.52	8.0×22.1	1.2	2×60×0.20	30×0.5	2.4	39.9	2688.9	0.253
		14/2.52	10	1.1
		14/2.52	7.8×13.1	1.1
4	3×150+1×70	30/2.52	13.2×19.4	1.4	2×60×0.20	35×0.5	2.4	45	2915.7	0.206
		14/2.52	10	1.1
5	3×150+2×70	30/2.52	9.1×24.3	1.4	2×60×0.20	35×0.5	2.5	43.1	3089.8	0.206
		14/2.52	10	1.1
		14/2.52	7.8×13.1	1.1
4	3×185+1×95	37/2.52	15.0×22.3	1.6	2×60×0.30	35×0.5	2.6	51	3604.4	0.164
		19/2.52	11.6	1.1
5	3×185+2×95	37/2.52	10.2×27.2	1.6	2×60×0.30	35×0.5	2.7	48.7	3837.6	0.164
		19/2.52	11.6	1.1
		19/2.52	9.2×14.7	1.1
4	3×240+1×120	48/2.52	17.7×23.7	1.7	2×60×0.30	45×0.5	2.8	58.1	4456.6	0.125
		24/2.52	13	1.2
5	3×240+2×120	48/2.52	11.5×29.2	1.7	2×60×0.30	35×0.5	2.9	53.6	4688.7	0.125
		24/2.52	13	1.2
		24/2.52	9.9×16.4	1.2
4	3×300+1×150	61/2.52	19.2×28.3	1.8	2×60×0.30	45×0.5	2.9	62.3	5296.3	0.1
		30/2.52	14.6	1.4
5	3×300+2×150	61/2.52	13.0×33.2	1.8	2×60×0.30	45×0.5	3.1	59.2	5693.3	0.1
		30/2.52	14.6	1.4
		30/2.52	10.6×17.9	1.4
5	4×16+1×10	7/1.66	4.98	0.7	2×45×0.20	25×0.2	1.8	22.6	652.5	1.91
		7/1.35	4.05	0.7
5	4×25+1×16	7/2.14	6.42	0.9	2×55×0.20	25×0.2	1.8	26.8	910.7	1.2
		7/1.66	4.98	0.7
5	4×35+1×16	7/2.52	7.56	0.9	2×60×0.20	25×0.2	1.8	29.4	1095.1	0.868
		7/1.66	4.98	0.7
5	4×50+1×25	10/2.52	5.5×13.4	1	2×55×0.20	25×0.2	2	27.9	1203.8	0.641
		7/2.16	6	0.9
5	4×70+1×35	14/2.52	6.7×15.8	1.1	2×60×0.20	30×0.5	2.1	33.1	1884.6	0.443
		7/2.52	7	0.9
5	4×95+1×50	19/2.52	7.7×18.3	1.1	2×60×0.20	30×0.5	2.3	37	2372.3	0.32
		10/2.52	8.4	1
5	4×120+1×70	24/2.52	9.5×20.8	1.2	2×60×0.20	35×0.5	2.4	42.9	2939.7	0.253
		14/2.52	10	1.1
5	4×150+1×70	30/2.52	10.0×22.9	1.4	2×60×0.30	35×0.5	2.6	45.7	3482.2	0.206
		14/2.52	10	1.1
5	4×185+1×95	37/2.52	10.8×25.6	1.6	2×60×0.30	35×0.5	2.8	50.3	4198.5	0.164
		19/2.52	11.6	1.1
5	4×240+1×120	48/2.52	12.6×28.9	1.7	2×60×0.30	35×0.5	3	56	5170.9	0.125
		24/2.52	13	1.2
5	4×300+1×150	61/2.52	13.8×32.2	1.8	2×60×0.30	45×0.5	3.2	61	6256.2	0.1
		30/2.52	14.6	1.4
