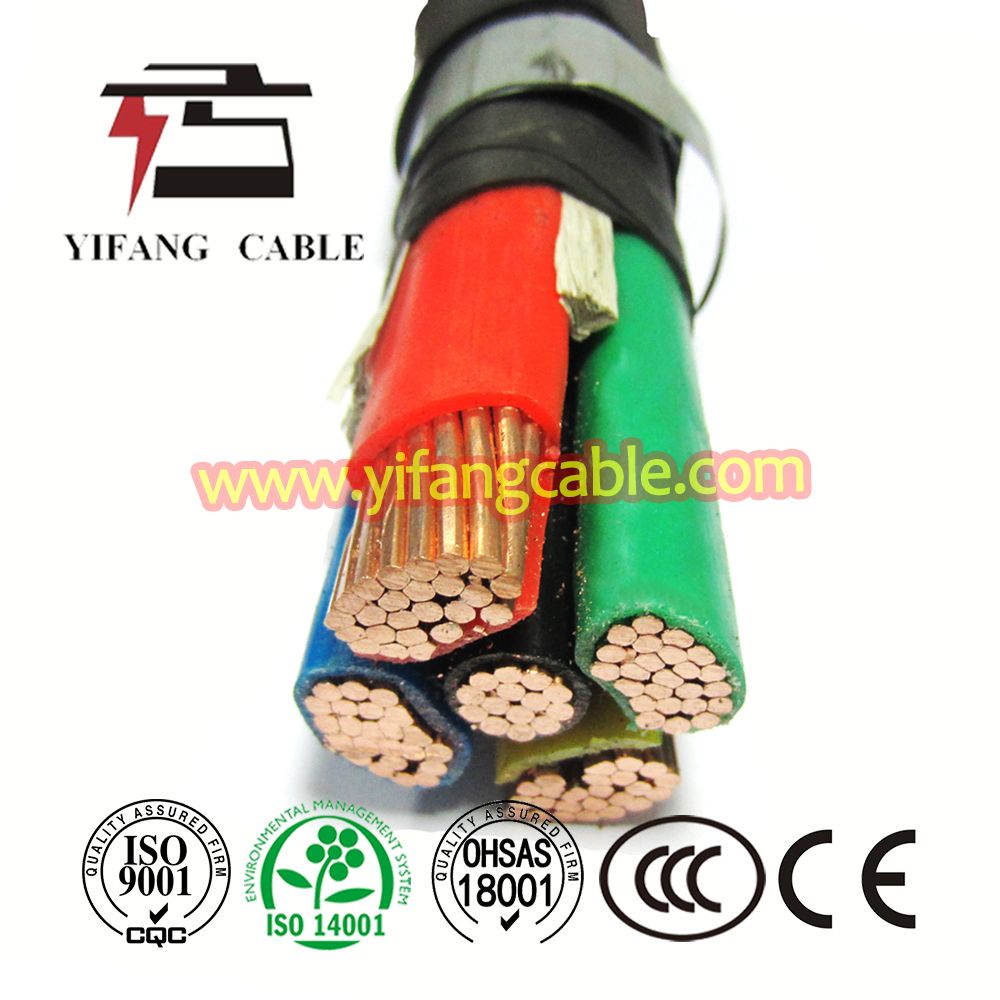

0.6/1kv Câble électrique XLPE en cuivre pour les Philippines

Les applications

Ces câbles sont utilisés pour l’électricité en basse tension d’alimentation de système d’installation, ils sont adaptés pour l’installation en intérieur et extérieur, dans des gaines de câble, en vertu de la masse, au pouvoir et de stations de commutation, les distributions d’énergie local, les usines industrielles, où il y a aucun risque de dommages mécaniques


La construction

Conducteurs

Les conducteurs doivent être soit de classe 1 ou 2 de la plaine ou de métal ou en cuivre recuit couché de plaine d’aluminium ou en alliage en aluminium, ou de la classe 5 de la plaine ou de cuivre à revêtement métallique conformément à IEC 60228.

L’isolement

Matériau polyéthylène réticulé et l’épaisseur doit être aussi par la norme CEI 60502 ou BS 5467 nominale de 90 °C en fonctionnement continu.

  Assemblage / couvrant l’intérieur

Les revêtements intérieurs peuvent être extrudé ou rodées. Pour les câbles à la circulaire de coeurs, sauf les câbles avec plus de cinq coeurs, une chevauchée couvrant l’intérieur doit être autorisée que si les interstices entre les noyaux sont substantiellement rempli. Un cartable approprié est autorisé avant application d’un couvrant l’intérieur extrudé. Le matériel est compatible avec le matériau isolant, les matériaux utilisés pour les revêtements intérieurs et les charges doivent être adaptés à la température de fonctionnement du câble et compatible avec le matériau isolant. Pour les câbles sans halogène, l’intérieur couvrant et zapolniteli doit également être composé sans halogène.

Gaine extérieure

Gaine extérieure en PVC extrudé doit être de type ST1/ST2 selon la norme CEI 60502-1, polyéthylène type ST3/ST7, composé sans halogène, ST8, polychloroprène chlorosulfonated polyéthylène ou de type similaire des polymères, SE1 sont également disponibles sur demande.

Feu des gaines de câble

Les câbles peuvent être fournis avec une gaine extérieure en PVC ignifuge pour se conformer aux exigences de la flamme Essai de la norme CEI 60332-3-22, CEI 60332-3-23 et CEI 60332-3-24, le matériel sans halogène de se conformer aux normes IEC60754-1/2 et CEI 60684-2.
