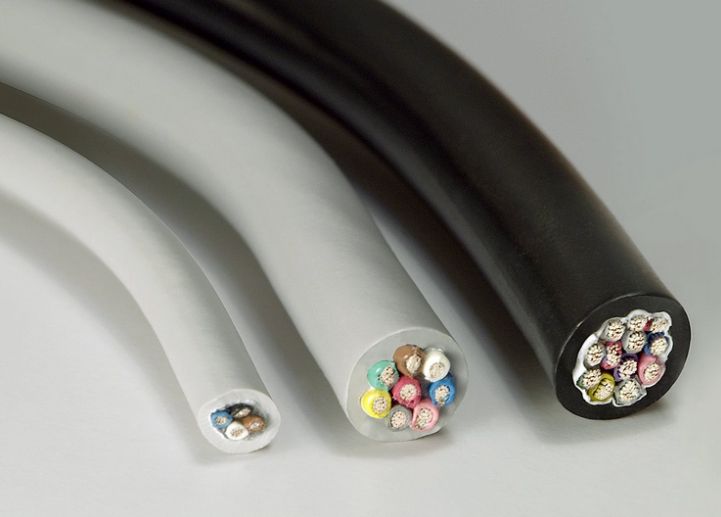

U1000 isolation XLPE R2V Câble pour le Togo

L’application et de description
Ces câbles de distribution d’énergie sont adaptés pour tous les types de basse tension de connexion de type industriel, en milieu urbain des grilles, les installations de construction, etc. Particulièrement adaptée en cas de haute température de fonctionnement et lorsque la haute résistance à la radiation solaire et aux agents atmosphériques est nécessaire. Bonne résistance aux agents chimiques et à basse température. Peut être utilisé sans une protection mécanique supplémentaire dans l’air libre, fixés aux murs ou dans des bassins allongés, à l’intérieur de passerelles, et dans le vide dans les constructions de câble en général. Peut être mis en souterrain avec protection mécanique construits à partir de dalles, carreaux, ou en briques. Ils ne sont pas recommander de fixer ce câble dans le sol inondé pendant plus de deux mois par année. Avec la protection mécanique approprié qu’il peut être utilisé dans les zones sujettes aux risques d’explosion, mais dans ce cas la durée autorisée de la charge actuelle est réduit de 15 %. Il peut être utilisé dans la température ambiante jusqu’à -25°.

Standard et l’approbation

NF C 32-321, EN 60332-1/NF C 32-070

La construction du câble

– Brins de cuivre recuit électrolytique souple
– Volets à la norme CEI 60228 classe 2, make-up avec de fines de fils (φ max. 0, 4 mm) avec la flexibilité de niveau équivalent à la classe 5.
– Isolation XLPE selon NF C 32-321.
– Les codes de couleur à NF C32-321
– Non fibreux et pas de bouchon de remplissage hygroscopique
– Veste extérieure noire en PVC souple

Caractéristiques techniques

– Tension de travail: 600/1000 volts
– Tension de Test: 1200 V
– Le rayon de courbure minimum: 6 x Ø
– Plage de température de fonctionnement: -15 °C à 60 °C
– Court-circuit température: 250 °C
– Ignifuge: NF C 32-070 C2
– Isolation résistance: 20 MΩ x km

Paramètre de câble
