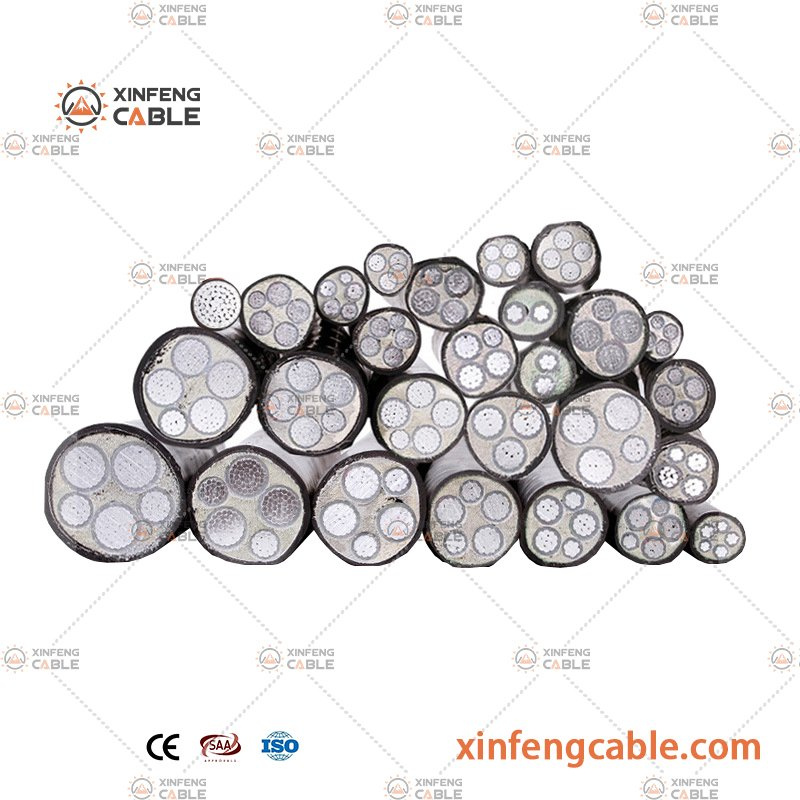

0.6/1kv Basse Tension 4 X 25 mm² Câble en Aluminium

1.  Application principale
  Le câble XLPE (polyéthylène réticulé) constitue le meilleur câble pour les lignes de transmission et de distribution en raison de ses excellentes propriétés électriques et physiques. Ces câbles ont l’avantage de la simplicité dans la construction, de la légèreté, de la commodité dans l’application en plus de ses excellentes propriétés électriques, thermiques, mécaniques et anti-chimiques de corrosion. Il peut également être posé sans limitation de différence de niveau le long de la route.

2.  Normes
  GB/12706.1, IEC60502-1, BS 6724, BS 7870-5, BS 5467, NFC 32-321, HD 603 S1 , AS/NZS 5000.1,AS/NZS 3599.1,AS/NZS 3599.2,IS 1554 , IS 7098 ET ICEA S-66-524 ETC
* Xinfeng câble peut également concevoir  et  produire  pour  des   exigences d’application spéciales.

3.  Propriétés du produit
Le produit est adapté aux lignes de transmission et de distribution d’énergie avec une tension de fréquence nominale de 0.6/1 kV.
3.1 tensions nominales U0/U(UM) : 0.6/1 (1.2)kV.
Note:U0 :tension nominale de fréquence de puissance entre le conducteur et la terre ou l’armure, gaine métallique ou blindage pour lequel le câble est adapté.
      U : tension nominale de fréquence d’alimentation entre les conducteurs de phase pour lesquels le câble est adapté.
      UM : valeur maximale de la tension système la plus élevée entre les conducteurs de phase pour lesquels le câble est adapté.
3.2 tension d’essai : 3,5kV 5 min sans rupture, conformément à la norme IEC60502-1.
3.3 température ambiante pour l’installation : ≥0ºC.
3.4 température maximale du conducteur en fonctionnement normal :≤90ºC.
3.5 température de fonctionnement max. De la Lorsque le câble est court-circuité(durée maximale de 5 s): 250ºC.
3.6 rayon de courbure minimum autorisé :
Câble simple non blindé : 20 x de
Câble non blindé multiconducteur : 15 x de
Câble blindé simple : 5 x de
Câble blindé multiconducteur : 12 x de
Note : OD=diamètre total du câble

4.  Type de produit

Remarque :
  R: Le matériau blindé du câble à simple conducteur doit être non magnétique ou magnétique structure réduite. Le câble blindé simple conducteur (qui utilise un câble blindé en acier ou en acier) ne s’applique qu’aux occasions c.c.
  B : le câble Xinfeng peut produire des câbles d’alimentation « série ignifuge », « série ignifuge », « série sans halogène faible émission de fumée (série LSHF/LSOH) », « série à faible émission de fumée (série LSLH) », etc. Selon les besoins du client.
  Performances conformes aux exigences IEC60332, IEC 61034, IEC60754.

5.  Gamme de production
  Nombre de cœurs : 1 , 2 , 3 , 4 , 5 , 2+E , 3+E , 4+E ;
  Section nominale (mm2) : 0.5 ~ 800 ;

6.  Construction
  En forme de conducteur : RE=volumique circulaire, CC=toronné circulaire compacté, SM=toronné en forme de secteur
  Conducteurs : conducteur en cuivre ou en aluminium multibrins, circulaire, compacté ou profilé, conforme à la norme IEC60228
  Isolation : XLPE (polyéthylène réticulé) à 90 °C.
  Identification des couleurs
  1 noyau : Rouge ou Noir
  2 cœurs : Rouge, Noir
  3 conducteurs : rouge, jaune, bleu
  4 conducteurs : rouge, jaune, bleu, noir
  5 conducteurs : rouge, jaune, bleu, noir, vert
  Au-dessus de 5 cœurs : noyaux noirs avec chiffres blancs
  L’identification ci-dessus peut être modifiée comme ordre
  Assemblage/gaine intérieure : les conducteurs isolés multiconducteurs sont disposés avec des charges non hygroscopiques et l’assemblage est recouvert d’une couche extrudée de PVC. Dans le cas de câbles non blindés, cette couche peut être omise
  Blindage : fils en aluminium/acier galvanisé, les câbles à simple noyau doivent être blindés en fil d’aluminium, les rubans en aluminium/acier doivent être appliqués de manière hélicoïdale sur la literie des câbles multiconducteurs conformément à la norme CEI 60502.
  Gaine extérieure : la gaine extérieure doit être en PVC extrudé de type ST2 conformément à la norme CEI 60502-1 ou de type 9 comme BS 6346/5467. Un type spécial de matériau de gaine en PVC tel que PVC ignifuge, PVC anti-termite, PVC anti-rongeur, PVC résistant à la lumière du soleil, PVC résistant à l’huile est disponible sur demande spéciale. Des matériaux de gainage spéciaux tels que LLDPE, MDPE, HDPE, LSZH et CPE sont également disponibles sur demande.
  Performances au feu des gaines de câble
Les câbles peuvent être fournis avec une gaine extérieure en PVC ignifuge spéciale pour être conformes aux exigences de test de flamme des normes CEI 60332-3-22, CEI 60332-3-23 et CEI 60332-3-24. Nous pouvons également fournir des câbles avec un matériau sans halogène à faible émission de fumée (LSHF) conformément à la norme CEI 60502-1, BS 7211, BS 6724 ou à d’autres normes équivalentes.

7.  Paramètres du produit et figure de la structure du câble
    Exemple 1 :  conducteur simple cœur, UC ou AL, isolé XLPE, câble d’alimentation gainé PVC, 0.6/1kV à IEC60502-1
1:conducteur : cuivre ou aluminium toronné, circulaire, solide et compacté
2: Isolation : XLPE
3: Gaine : PVC

Exemple 2 :  conducteur à quatre conducteurs, CU ou AL, isolé XLPE, câble d’alimentation gainé PVC, 0.6/1kV à IEC60502-1

1: Conducteur : cuivre ou aluminium toronné circulaire, solide, compacté ou sectoriel
2: Isolation : XLPE
3: Soutireuse : matériau non hygroscopique
4: Ruban de reliure: Matériau non hygroscopique
5: Gaine : PVC

Note:RE=volumique circulaire,CC=circulaire compacté multibrins,SM=secteur multibrins

8.  Les principaux paramètres techniques du câble

    Max. Résistance c.c. admissible du conducteur à 20 ºC

9.  La pose de la correction d’intensité du câble dans différents environnements
9.1 en l’air

9.1.1 le câble à conducteur simple doit être posé en parallèle, la distance entre le centre des câbles est de 2 fois le diamètre du câble pour la section transversale des câbles du conducteur ≤ 185 mm2 alors que la distance entre le centre des câbles est de 90 mm pour la section transversale des câbles du conducteur ≥ 240 mm2.

9.1.2 température ambiante : 40ºC

9.1.3 facteurs de valeur nominale de courant nominal pour la température ambiante :

9.2 directement enfoui dans le sol
9.2.1 lorsque les câbles à simple conducteur sont installés séparément, la distance entre les câbles est 2 fois supérieure au diamètre du câble.
9.2.2 température ambiante: 25ºC.
9.2.3 résistivité thermique du sol: 1,0ºC.m/W.
9.2.4 profondeur: 0.7m.
9.2.5 facteurs de valeur nominale sous différentes températures ambiantes

9.2.6 coefficients corrects de résistivité thermique de la terre

Mode d’emballage 1 : emballage en fût en bois, adapté pour les câbles de petite section transversale. Longueur d’emballage d’environ 2500 mètres.
Mode d’emballage 2 : cadre en acier tambour en bois, convient pour le câble de grande section transversale. Longueur d’emballage d’environ 5000 mètres.
