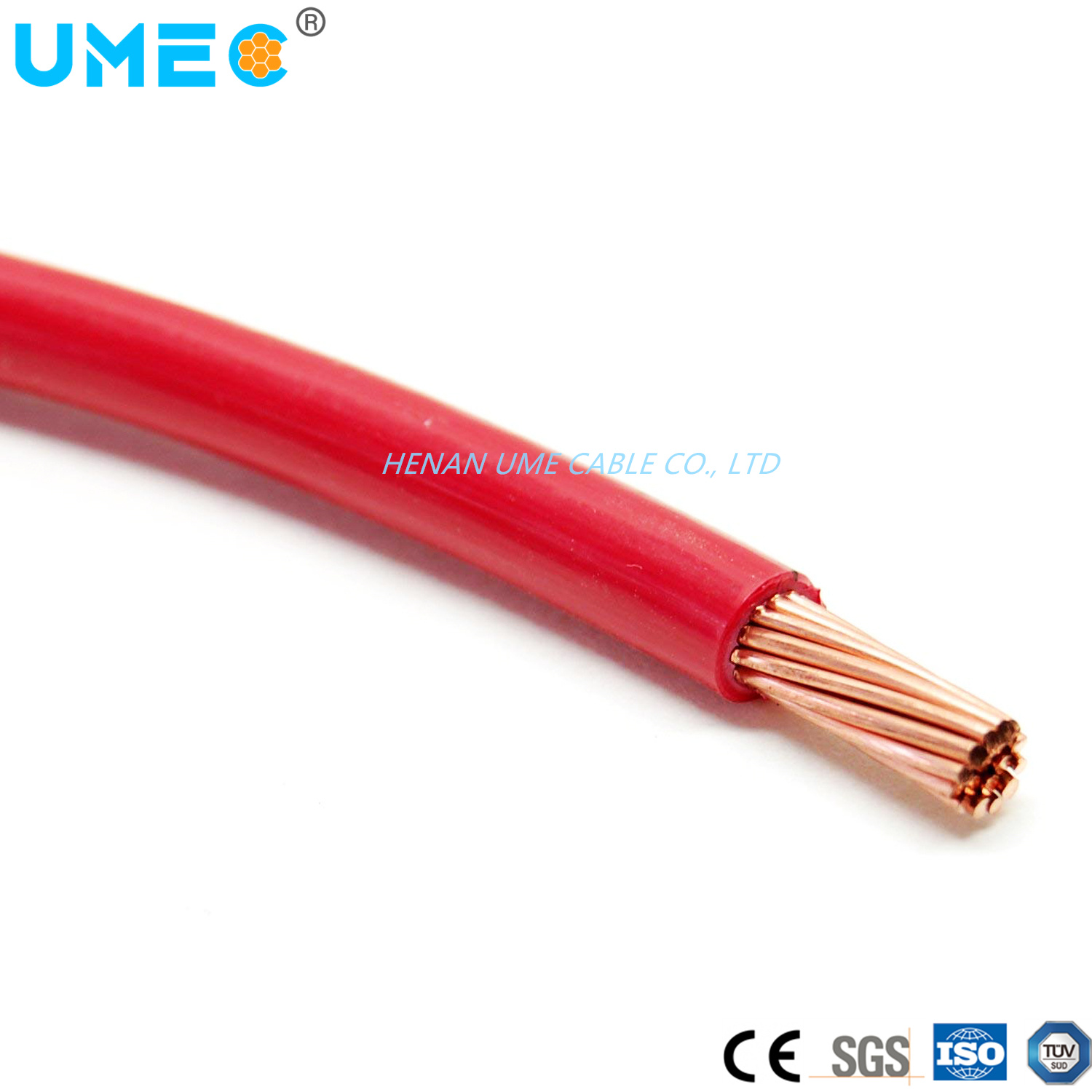

100% Conducteur en cuivre libre d′oxygène Thw 75º C Thhn 90º C TF 105º C Thw Thw-2 Thwn-2 4 6 8 10AWG

100% Conducteur en cuivre libre d′oxygène Thw 75º C Thhn 90º C TF 105º C Thw Thw-2 Thwn-2 4 6 8 10AWG image

Get Latest Price Request a quote

Product Details

N° de Modèle.

THHN/THWN

Matériau conducteur

Cuivre

Matériau de la gaine

nylon

Matériau isolant

PVC

Forme Matériel

Fil rond

Domaine d′application

chauffage, souterrain, machine-outil

Certificat

ISO9001, CE, tuv sgs

Marque

ume

inspection par un tiers

accepté

exemple

gratuit

couleur

spécifié par le client

oem

accepté

impression

impression laser , impression à chaud , impression à l′encre

Paquet de Transport

tambour ou rouleau

Spécifications

500 kcmil

Marque Déposée

ume

Origine

Chine

Code SH

8544492100

Capacité de Production

500 000 km par mois

Product Description

ONE-STOP des solutions pour les fils et câbles – câble de Henan UME CO., LTD
Plus de 30 ans de fils et câbles de la fabrication de l’expérience et l’exportation à plus de 50 pays.

1. Les applications

THHN/type THWN conducteurs, installé par le conduit en conformité avec la National Electrical Code, pour le service, le convoyeur et le câblage du circuit de la direction générale dans les systèmes commerciaux et industriels.
Type THHN les câbles sont adaptés pour une utilisation dans des environnements où la température ne dépasse pas 90 °C à sec.
THWN les câbles sont adaptés pour une utilisation dans les environnements secs jusqu’à 90°C, dans les environnements humides jusqu’à 75 °C ou dans les liquides de refroidissement/huile jusqu’à 75 °C.
THWN – Catégorie 2 Les câbles sont adaptés pour une utilisation dans des environnements secs ou humides à des températures jusqu’à 90 °C et dans les liquides de refroidissement/huile jusqu’à 75 °C.
MTW catégorie les câbles sont adaptés pour une utilisation dans les environnements humides, dans l’huile/liquide de refroidissement à une température ne dépassant pas 60°C et dans les environnements secs à des températures ne dépassant pas 90°C (limitée à la capacité de charge de conducteurs à 75 °C comme spécifié dans la NFPA 79).
Les câbles de classe AWM peut être utilisé comme fil d’équipement dans les environnements secs où la température de conducteur ne doit pas dépasser 105 °C et est évalué à 600 volts.

2. Des normes

International : la norme CEI 60502, IEC 60228

Chine : go/T 12706

D’autres normes : tels que BS, DIN et ICEA.

UL 83 – Câbles isolés thermodurcis

CSA C22.2 No. 75-03
UL 1063 (MTW) – le fil machine-outil et le câble (multi-strand)
UL 758 (MN)
L’ICEA S-95-658/NEMA WC 70

3. La construction du câble

Conducteur : plusieurs brins de cuivre recuit doux, ASTM B8, classe B
Isolation : rigide, résistantes à la chaleur, humidité résistant de chlorure de polyvinyle (PVC) avec revêtement en nylon de l’isolement
Couleur : noir, autre couleur client spécifié.

4. Types de produits

Le fil isolé de thermoplastique est évalué à 600 V et est désigné comme suit :

TW – indique un seul conducteur ayant retardateur de flamme, l’humidité résistant à l’Isolant thermoplastique. Le fil est évalué à 60 °C humide ou sec.

THHN – indique un seul conducteur ayant retardateur de flamme et de l’Isolant thermoplastique résistant à la chaleur avec une veste d’extrudé de nylon ou matériau équivalent. Le fil est évalué à 90 °C dry uniquement.

THW – indique un seul conducteur ayant retardateur de flamme, l’humidité et de l’Isolant thermoplastique résistant à la chaleur. Le fil est évalué à 75 °C humide ou sec.

THW-2 – même en tant que THW sauf que le fil est évalué à 90 °C humide ou sec.

THHW – indique un seul conducteur ayant retardateur de flamme, l’humidité et de l’Isolant thermoplastique résistant à la chaleur. Le fil est évalué à 90 °C et 75 °C sec humide.

THWN – indique un seul conducteur ayant retardateur de flamme, l’humidité et à la chaleur avec l’Isolant thermoplastique résistant à une veste d’extrudé de nylon ou matériau équivalent. Le fil est évalué à 75 °C humide ou sec. Fil THWN adapté pour l’exposition à l’huile minérale et de l’essence et de liquide de vapeurs à température ambiante ordinaire est marqué « L’essence et résistant aux huiles » si j’ai adapté pour l’exposition à l’huile minérale à 60°C, ou « l’essence et résistantes aux hydrocarbures II » si le composé est adapté pour l’exposition à l’huile minérale à 75 °C. Résistant à l’essence sur le fil a été testé à 23 °C lorsqu’immergé dans l’essence. Il est considéré comme intrinsèquement résistant aux vapeurs d’essence dans les limites de la température nominale.

THWN-2 – même en tant que THWN sauf que le fil est évalué à 90 °C humide ou sec.

Taille(AWG)	Structure du conducteur (N/mm)	Nom. O.D. (Mm)	PVC Nom. Isolée. D’épaisseur. (Min.) (Mm)	Le PVC. Isolée. Nom. O.D. (Mm)	Le Nylon Nom. Veste. D’épaisseur. (Min.)(mm)	Nom. O.D. (Mm)	La résistance(20ºC) (Ω/km)
22	1/0.643	0.64	0.38	1.46	0.10	1.66	54,3
22	7/0.254	0.76	0.38	1.58	0.10	1.78	54,3
22	11/0.200	0,77	0.38	1.59	0.10	1.79	54,3
22	17/0.160	0.76	0.38	1.58	0.10	1.78	54,3
21	1/0.724	0,72	0.38	1.54	0.10	1.74	42,7
21	17/0.178	0.85	0.38	1.67	0.10	1.87	42,7
21	21/0.160	0.85	0.38	1.67	0.10	1.87	42,7
20	1/0.813	0,81	0.38	1.63	0.10	1.83	33,9
20	7/0.310	0.93	0.38	1.75	0.10	1.95	33,9
20	21/0.180	0.95	0.38	1.77	0.10	1.97	33,9
20	26/0.160	0.94	0.38	1.76	0.10	1.96	33,9
18	1/1.020	1.02	0.38	1.84	0.10	2.04	21.4
18	7/0.390	1.17	0.38	1.99	0.10	2.19	21.4
18	16/0.254	1.17	0.38	1.99	0.10	2.19	21.4
18	34/0.180	1.21	0.38	2.03	0.10	2.23	21.4
18	41/0.160	1.18	0.38	2.00	0.10	2.20	21.4
16	1/1.300	1.30	0.38	2.12	0.10	2.32	13.5
16	7/0.500	1.50	0.38	2.32	0.10	2.52	13.5
16	19/0.300	1.50	0.38	2.32	0.10	2.52	13.5
16	26/0.254	1.49	0.38	2.31	0.10	2.51	13.5
16	65/0.160	1.49	0.38	2.31	0.10	2.51	13.5
14	1/1.630	1.63	0.38	2.45	0.10	2.65	8.45
14	7/0.620	1.86	0.38	2.68	0.10	2.88	8.45
14	19/0.373	1.87	0.38	2.69	0.10	2,89	8.45
14	41/0.254	1.88	0.38	2.70	0.10	2.90	8.45
14	105/0.160	2.15	0.38	2.97	0.10	3.17	8.45
12	1/2.060	2.06	0.38	2.88	0.10	3.08	5.31
12	7/0.810	2.43	0.38	3.25	0.10	3.45	5.31
12	19/0.480	2.40	0.38	3.22	0.10	3.42	5.31
12	65/0.254	2.36	0.38	3.18	0.10	3.38	5.31
10	1/2.588	2.59	0.51	3.69	0.13	3.95	3.36
10	7/0.980	2.94	0.51	4.04	0.13	4.30	3.36
10	19/0.595	2.98	0.51	4.08	0.13	4.34	3.36
10	49/0.370	2.99	0.51	4.09	0.13	4.35	3.36
10	105/0.254	3.41	0.51	4.51	0.13	4.77	3.36
8	1/3.270	3.27	0.76	4.85	0.13	5.11	2.11
8	7/1250	3.75	0.76	5.33	0.13	5.59	2.11
8	19/0.750	3.75	0.76	5.33	0.13	5.59	2.11
8	78/0.370	4.28	0.76	5,86	0.13	6.12	2.11
8	168/0.254	4.31	0.76	5.89	0.13	6.15	2.11
6	7/1.630	4.89	0.76	6.47	0.13	6.73	1.33
6	19/0.950	4.75	0.76	6.33	0.13	6.59	1.33
6	66/0.511	5.43	0.76	7.01	0.13	7.27	1.33
6	105/0.404	5.42	0.76	7.00	0.13	7.26	1.33
6	126/0.370	5.43	0.76	7.01	0.13	7.27	1.33
6	266/0.254	5.48	0.76	7.06	0.13	7.32	1.33
4	7/1.961	5.88	1.02	8.02	0.13	8.28	0,84
4	19/1.200	6.00	1.02	8.14	0.13	8.40	0,84
4	105/0.511	6.85	1.02	8.99	0.13	9.25	0,84
4	168/0.404	6.85	1.02	8.99	0.13	9.25	0,84
4	420/0.254	6.81	1.02	8.95	0.13	9.21	0,84
2	7/2.473	7.42	1.02	9.56	0.13	9,82	0.53
2	19/1.510	7.55	1.02	9.69	0.13	9.95	0.53
2	266/0.404	8,62	1.02	10.76	0.13	11.02	0.53
2	312/0.370	8.55	1.02	10.69	0.13	10.95	0.53
2	672/0.254	8,62	1.02	10.76	0.13	11.02	0.53
1	7/2.780	8.34	1.27	10.98	0,18	11.34	0,42
1	19/1.690	8.45	1.27	11.09	0,18	11.45	0,42
1	209/0.511	9.67	1.27	12.31	0,18	12,67	0,42
1	340/0.400	9,52	1.27	12.16	0,18	12.52	0,42
1	396/0.370	9.06	1.27	11,70	0,18	12.06	0,42
1	840/0.254	9.50	1.27	12.14	0,18	12.50	0,42
1/0	191.900/	9.50	1.27	12.14	0,18	12.50	0,33
1/0	266/0.511	10.28	1.27	12,92	0,18	13.28	0,33
1/0	418/0.404	10,93	1.27	13.57	0,18	13.93	0,33
1/0	498/0.370	10,93	1.27	13.57	0,18	13.93	0,33
1/0	1056/0.254	9,45	1.27	12.09	0,18	12.45	0,33
2/0	19/2.130	10.65	1.27	13.29	0,18	13,65	0.26
2/0	329/0.511	12.27	1.27	14,91	0,18	15.27	0.26
2/0	532/0.404	12,33	1.27	14.97	0,18	15.33	0.26
2/0	630/0.370	12.29	1.27	14.93	0,18	15,29	0.26
2/0	1330/0.254	12.26	1.27	14.90	0,18	15.26	0.26
3/0	19/2.390	11.95	1.27	14,59	0,18	14.95	0,21
3/0	418/0.511	13.83	1.27	16.47	0,18	16.83	0,21
3/0	666/0.404	13.80	1.27	16,44	0,18	16,80	0,21
3/0	795/0.370	13.81	1.27	16.45	0,18	16.81	0,21
4/0	19/2.680	13.40	1.27	16.04	0,18	16.40	0.17
4/0	513/0.520	15,59	1.27	18.23	0,18	18.59	0.17
4/0	840/0.404	15.50	1.27	18.14	0,18	18.50	0.17
4/0	999/0.370	15.48	1.27	18.12	0,18	18.48	0.17

Câble de Henan UME CO., LTD a une stricte politique de contrôle de qualité à chaque étape de l’ordre de service après-vente !

Production :

Inspection de matières premières et test
Test du processus de production
Contrôle du produit sans réserve
Test régulier et l’examen
Inspection des produits finis

UME Câble a achevé plusieurs certifications de produits tiers afin de garantir à nos clients que tous les fils et câbles achetés et installés dans vos projets, sera pleinement et systématiquement de répondre à tous les critères de la production requise et les normes de rendement, aussi vous êtes garanti nous (comme le fabricant) et les produits fournis sont à la fois valables et surveillés en permanence par ceux qui sont reconnus mondialement en tant que système de vérification de la qualité énumérés ci-dessous : ISO9001, ISO14001, ISO45001, CE, la SGS, TUV.

500 kV circuit double ligne de transmission – Pakistan
230 kV Lamphun 3-Chom Thong ligne de transmission – Thaïlande
Fourniture d’conducteur ACSR moose – Népal
230/66/11 kV Mawlamyine-Ye-Dawei ligne de transmission – Myanmar
400 kV circuit Khandukhal-Rampura double ligne de transmission – Inde
Reconductoring Kaliakoir-Tangail Kabirpur-Kaliakoir 132 kV et double-Contrôle du circuit des lignes de transmission – Bangladesh

UME câble est une des sociétés leader dans la production et distribution de câbles et fils en Chine. En tant que fabricant, nous avons fourni des produits de qualité à plus de 50 pays. Notre mission consiste à offrir à nos clients la meilleure qualité de câbles et les fils produits au prix le plus compétitif, d’étendre et de faire un zoom sur la réussite de nos partenaires d’affaires, pour faire de pouvoir atteindre où il est nécessaire, pour optimiser le fonctionnement des grilles de l’utilitaire et, finalement, à l’alimentation dans le monde. Notre version est d’être le plus centrée sur le client et le fil de câble avec notre solide de la technologie de l’entreprise, enthousiaste des services et des produits robustes.

UME câble a été fondée en 1994, situé à Zhengzhou Gongyi Huiguo Town, et occupe une superficie totale de plus de 200.000 mètres carrés, avec une zone de construction de 20,000 mètres carrés. La véritable les immobilisations sont de plus de USD 6 millions de dollars, avec un total de 230 membres du personnel, dont 35 sont des professionnels et experts techniques. Le land de numéros de notre usine et les employés pourraient ne pas être l’échelle supérieure de l’industrie, mais nos installations hautement automatique et l’élite les employés sont le meilleur dans l’industrie vous garantissent un haut taux de rendement obtenus par la stricte de coût et de contrôle de qualité, c’est pourquoi nous pourrions citer de meilleure qualité avec un prix plus concurrentiels au sein du marché.

Q1 : vous êtes un fabricant ?
Oui, nous sommes le fabricant.

Q2 : Quels sont vos principaux produits ?
Notre gamme de produits comme suit :
1. Fil électrique/PVC Bâtiment fils.
2. En PVC/les câbles de puissance isolés en polyéthylène réticulé jusqu’à 110 kv.
3. Les frais généraux de l’antenne câble Bundle/ABC câbles.
4. Conducteurs nus, comme AAC, AAAC, ACSR, ACAR, ASCR/AW, et ainsi de suite.
5. Fil d’acier/strand-comme EHS, gsw et ACS(acier à revêtement aluminium), la CCS(acier plaqué de cuivre).
6. Les câbles en caoutchouc, des Mines de câbles, câble de soudage et de câbles de commande.
7. Les câbles concentriques avec le cuivre/aluminium/aluminium 8000s’ conducteur.

Q3 : ne vous fournir des échantillons ? Est-il gratuit ou extra ?
Oui, nous pourrions offrir gratuitement des échantillons

Q4 : est la qualité de vos produits garantis?
Nous avons adopté la norme ISO9001, ISO14001, ISO45001, et tous nos produits ont certificats CE.

Q5 : quels marchés ne vous concernent principalement dans ?
Nos produits ont été exportées principalement à l’Afrique, Moyen-Orient, Asie du Sud, Amérique du Sud, en Amérique Centrale Amérique du Nord, l’Europe, Australie, etc.

Q6 : Quelle est votre terme de paiement ?
T/T ou L/C

Q7 : Quel est le délai de livraison ?
Il est généralement 3-7jours si les marchandises sont en stock. Ou il est 7-30jours si les marchandises ne sont pas en stock, elle est conforme à la quantité.
