12/20kv (24KV) Câble D′ALIMENTATION EN POLYÉTHYLÈNE RÉTICULÉ N2xsy/Na2xsy Na2xs (F) 2Y Câble2/5002/400300mm mm mm2

12/20KV(24KV) Câble D’ALIMENTATION EN POLYÉTHYLÈNE RÉTICULÉ N2XSY/NA2XSY NA2XS(F)2câble Y2/5002/400300mm mm mm2



1. Les applications

Pour l’installation dans le sol, dans l’eau, à l’extérieur, à l’intérieur et dans des gaines de câble pour les stations d’alimentation, l’industrie, et
Réseaux de distribution. Les bonnes propriétés d’installation de ce câble facilitent l’installation, même sur des routes difficiles. Le Cac. À la norme VDE 0276-603 câbles doivent être protégés contre l’irradiation directe au soleil

2. Les normes de référence

La norme VDE 0276, CEI 60502-2

3. Tension nominale

6/10KV(12KV), 12/20KV(24KV), (36KV 18/30KV)

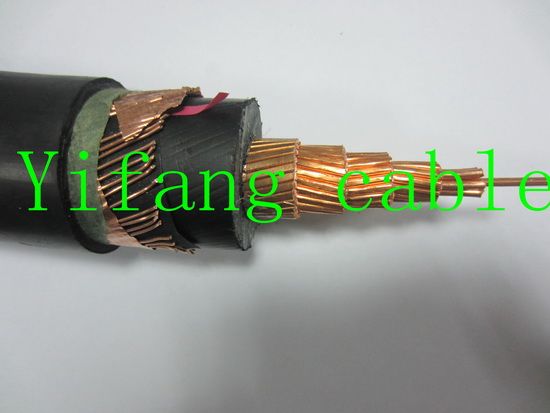

4. La construction du câble

Conducor: Brin    Compcted recuit de fil de cuivre ou aluminium,   Dans la classe 2  , un coeur ou de trois coeurs
                    Taille: 25mm2, 952, 702, 35mm mm mm mm mm2, 1502, 1202, 185mm2, 240mm2, 300mm2,                                                       400mm2, 500mm2, 630mm2, 800mm2

Protection du conducteur: Composé semi-conductrice

Isolation: Polyéthylène réticulé (XLPE) ou l’arbre retardant polyéthylène réticulé (TR-XLPE)

L’isolement blindage: Composé semi-conductrice

Le fil neutre concentrique & Ruban de cuivre  :   Fils de cuivre, hélicoïdale et appliquée uniformément espacées.                                 Ruban de cuivre nu, hélicoïdale appliquée

Bande d’enrubannage: Non-vêtements tissés ou l’eau de l’enflure de bandes de bande

Gaine extérieure:   Le chlorure de polyvinyle (PVC) ou en polyéthylène (PE). Options de configuration: Sur demande, un triplex ou parallèle de configurations.

5.   Un maximum de température de conducteur

À la normale continue à 90ºC, surcharge à 130 ºC  Et court-circuit à 250ºC
