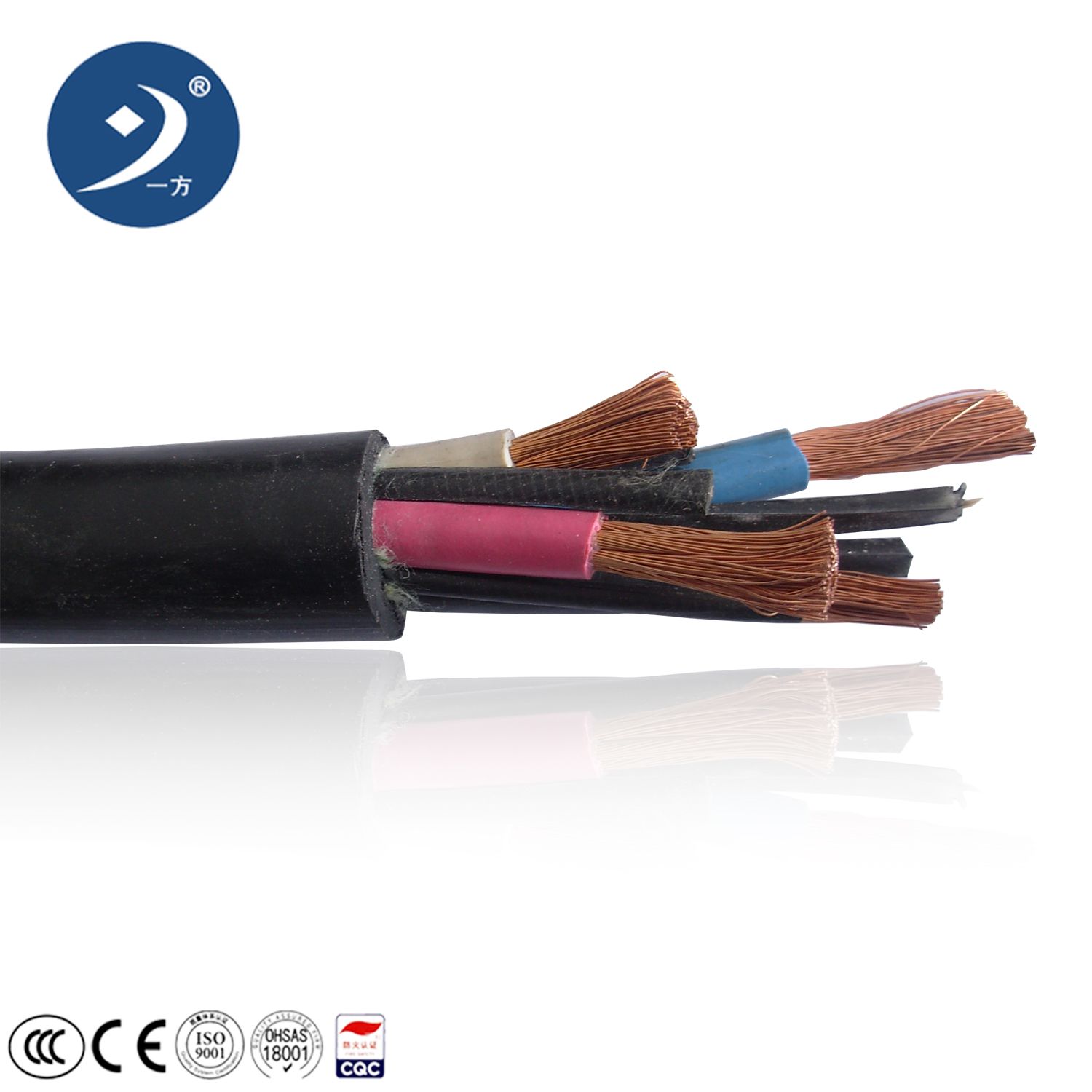

16mm 4 Câble d′alimentation en caoutchouc isolé pour le secteur minier type Shd-Cgc

16mm 4 câble d’alimentation isolée en caoutchouc de base pour le type d’exploitation minière Shd-Cgc


L’APPLICATION
Le câble est utilisé dans le métro long mur shearer systèmes où les câbles sont requis pour être protégé en conjonction avec un contrôle de la masse du centre de extensible. Également utilisé lorsque les câbles sont requis pour être enfermé dans un gestionnaire de câble, tels que long mur applications minières ou roue de la poignée de commande dévidage de systèmes.


La construction

• Conducteurs: Classe I, revêtement tin, doux appelée corde souple et recuit-lay, construction en cuivre multibrins selon la norme ASTM B-33 et B-172
• Volet blindage: Couche semi-conducteurs extrudé
• Isolation des conducteurs: Sans plomb, ignifuge, Caoutchouc éthylène-propylène (EPR) par l’ICEA S-75-381/NEMA WC-58
• Isolation SHIELDS: Semi-conducteurs extrudé en vertu de la couche d’un recuit étamé, , tresse en cuivre (60 % minimum de phase de couverture), recto-verso avec un nylon denier ID de couleur de la phase de textiles tracer (40 % max de la phase de couverture).
• Code de couleur: Noir, blanc, rouge
• Les fils de masse: Classe I, non isolés du revêtement tin, soft tirées, recuites, de la corde bouchonné, jeter brins de cuivre souple selon la norme ASTM B-33 et B-172.
• Vérification de la masse: #16 AWG, de cuivre recuit étamé, de la corde bouchonné, flexible et extensible de relâche le volet de la construction, avec 45 mils de polypropylène (EPI) selon la norme ASTM B-33, et B-172, l’ICEA S-75-381/NEMA WC-58, CAN/CSA-C22.2 no 96 Type de câble d’alimentation Portable SHD-GC et SHD-BGC
• Câblage: Trois isolé et conducteurs blindés assemblés dans une configuration à denture hélicoïdale avec trois fils de masse non isolés posés dans les interstices pour créer un ensemble équilibré. Un #16 AWG extensible contrôle de la masse isolée jaune placé dans le centre interstice du câble avec un liant en nylon tissé de polyester a servi plus de l’ensemble de l’Assemblée câblé pour la stabilité de base ajoutée par l’ICEA S-75-381/NEMA WC-58, CAN/CSA-C22.2 no 96 Type de câble d’alimentation Portable SHD-GC et SHD-BGC.
• Veste intérieure: Noir pur extrudé remplis intégral approuvé MSHA flame resistant thermodurcissables Polyéthylène chloré (CPE) conçu pour bloquer l’Assemblée câblé en place pour lutter contre le mouvement de base et de câblage dans les applications hautement de torsion.
• Veste: Un renfort en nylon tissé polyester liant doit être servi entre la veste intérieure et extérieure des couches fournissant une augmentation de l’intégrité du câble. Également disponible avec du ruban adhésif core.
• Veste extérieure: Guérie de moule, extra robuste en polyéthylène chloré thermodurcissables (CPE).
• Veste d’impression: Marquage permanent, MFG, marque, section AWG, type de tension, plage de température de fonctionnement

Normes et références

Satisfait ou dépasse les exigences applicables de l’ICEA Standard S-75-381/NEMA WC-58, la norme ASTM B-172 et B-33


Bénéfice

• Excellente résistance à l’huile, l’eau, de solvants, substances corrosives, la lumière du soleil, le vieillissement, de coupures, déchirures et des abrasions
• Une excellente flexibilité, sécurité et la durabilité
• Libre Déshabillage de l’isolement via non conductrices du séparateur de bande en mylar
• Adapté à l’immersion en eau peu profonde en continu
• Veste aura marquage permanent via légende imprimée en relief
• Vérification de la masse du centre conçu pour moins de stress les pannes liées à l’application en flexion
