18/30kv à 26/35kv Conducteur en cuivre haute tension isolé XLPE/CAS avec gaine en PVC PE à un seul cœur 500mm2 IEC 60840 Prix d′usine de câble électrique

Chine 18/30kv à 26/35kv Conducteur en cuivre haute tension isolé XLPE/CAS avec gaine en PVC PE à un seul cœur 500mm2 IEC 60840 Prix d′usine de câble électrique fabrication et fournisseur

18/30kv à 26/35kv Conducteur en cuivre haute tension isolé XLPE/CAS avec gaine en PVC PE à un seul cœur 500mm2 IEC 60840 Prix d′usine de câble électrique image

Get Latest Price Request a quote

Product Details

N° de Modèle.

High Voltage Cable

Courant

Câble à DC

Matériau isolant

XLPE

Matériau de la gaine

PVC

Forme Matériel

Fil rond

Fil Matériau du noyau

Bare fil de cuivre

Certificat

ISO, CCC, sgs

Modèle

yjlw03, yjlw02

Marque

yifang

conducteur

conducteur séparé

shaeth métallique

aluminium ondulé

degré de vol

48/66kv à 127/220kv

Paquet de Transport

tambour en acier

Spécifications

185 mm2 à 2000 mm2

Marque Déposée

yifang ou oem

Origine

Chine

Code SH

8544601300

Capacité de Production

100 km par mois

Product Description

YJLW 02, YJLW03, câble d’alimentation EHV, 48/66 kV~127/220 kV, Cu/XLPE/AL ondulée/PVC (GB/T 11017/IEC 60840)
Normes

Ce produit est conforme à la norme GB11017 « tension nominale de câble d’alimentation XLPE à noyau en aluminium et cuivre 110 kV » et à la norme IEC60840 « tension nominale de 30 kV à 150 kV pour le test de l’isolation du câble d’alimentation en boîtier surpeuplé ».

Portée de l’application

Le produit est adapté à une utilisation dans la transmission de puissance et lignes de distribution avec puissance nominale

Tension de fréquence 48/66kV,64/110kV,76/132kV

Utilisation des caractéristiques

Tension nominale de fréquence de puissance U0/U : 48/66kV, 64/110kV, 76/132 kV.

Température de fonctionnement continue maximale autorisée du conducteur : 90 ºC.

La température de court-circuit maximale du conducteur ne doit pas dépasser 250 ºC (durée maximale de 5 s).

La température ambiante pendant l’installation ne doit pas être inférieure à 0 ºC.

Le rayon de courbure ne doit pas être inférieur à 25 fois le diamètre du câble.

Application

Pour une pose à l’intérieur, dans un tunnel, dans un câble français, bien ou directement dans le sol, capable de supporter des forces mécaniques externes et une certaine force de traction.

Section	Epaisseur de l’isolation	Épaisseur de la gaine métallique	Epaisseur de gaine	Diamètre total	Poids du câble	Résistance électrique
Section	Epaisseur de l’isolation	Épaisseur de la gaine métallique	Epaisseur de gaine	Diamètre total	Poids du câble	DC.20ºC
N° xmm2	mm	mm	mm	mm	kg/km	Ω/km
48/66 kV
1×185	14.5	2.0	4.0	68.3	5250	0.0991
1×240	14.5	2.0	4.0	76.7	5740	0.0754
1×300	14.5	2.0	4.0	79.1	6440	0.0601
1×400	14.5	2.0	4.0	82.3	7480	0.0470
1 x 500	14.5	2.0	4.0	85.9	8750	0.0366
1×630	14.5	2.0	4.0	85.9	10360	0.0283
1 x 800	14.5	2.0	4.0	94.3	12260	0.0221
1 x 800	14.5	2.0	4.0	96.4	13790	0.0221
1 x 1000	14.5	2.0	4.5	102.8	15470	0.0176
1 x 1 200	14.5	2.0	4.5	106.2	17580	0.0151
1×1400	14.5	2.0	5.0	110.4	20110	0.0129
1 x 1600	14.5	2.0	5.0	114.8	22510	0.0113
1×2000	14.5	2.0	5.0	121.8	27050	0.0009
64/110 kV
1×240	19.0	2.0	4.0	85.0	7750	0.0754
1×300	18.5	2.0	4.0	86.1	8360	0.0601
1×400	17.5	2.0	4.0	86.9	9120	0.0470
1 x 500	17.0	2.0	4.0	89.1	10260	0.0366
1×630	16.5	2.0	4.5	92.1	11750	0.0283
1 x 800	16.0	2.0	4.5	95.0	13520	0.0221
1 x 800	16.0	2.0	4.5	100.0	14320	0.0221
1 x 1000	16.0	2.3	4.5	105.4	16760	0.0176
1 x 1 200	16.0	2.3	5.0	109.8	18900	0.0151
1×1400	16.0	2.3	5.0	114.0	21530	0.0129
1 x 1600	16.0	2.3	5.0	117.4	23930	0.0113
1×2000	16.0	2.3	5.0	124.4	27750	0.0009
127/220 kV
1×300	27.0	2.4	5.0	112.5	10930	0.0601
1×400	27.0	2.4	5.0	118.0	11750	0.0470
1 x 500	27.0	2.4	5.0	121.2	12880	0.0366
1×630	26.0	2.4	5.0	123.0	14320	0.0283
1 x 800	25.0	2.4	5.0	124.9	15720	0.0221
1 x 800	16.0	2.0	4.5	100.0	14320	0.0221
1 x 1000	24.0	2.6	5.0	129.4	20500	0.0176
1 x 1 200	24.0	2.6	5.0	132.6	22810	0.0151
1×1400	24.0	2.6	5.0	136.8	25450	0.0129
1 x 1600	24.0	2.6	5.0	140.6	28050	0.0113
1×2000	24.0	2.8	5.0	147.5	32210	0.0009

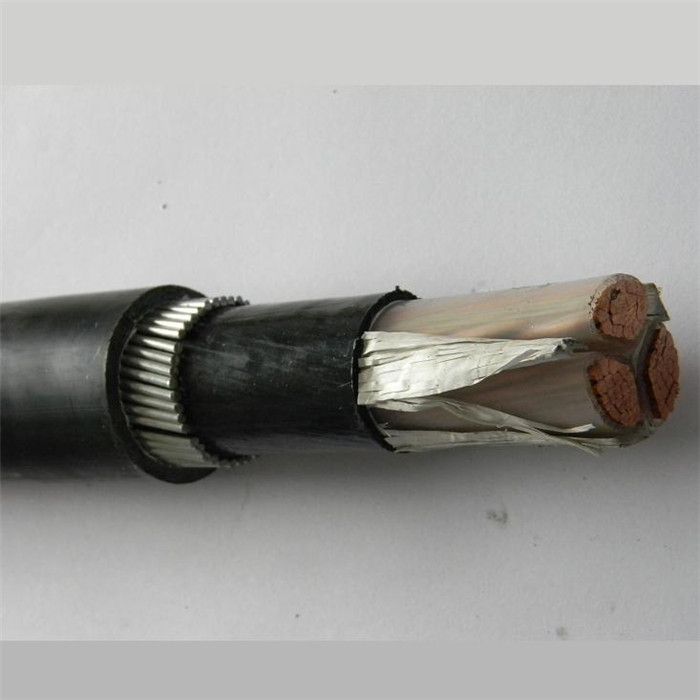

Image de l’équipement de référence

Forfait et livraison

Notre entreprise

Le groupe Yifang Electric est principalement spécialisé dans les câbles et fils, y compris la conception, la production et la vente.

Les produits couvrent principalement les câbles d’alimentation isolés XLPE, PVC, ABC, câble de commande de câble de construction, câble de soudure de câble en caoutchouc, etc.

Notre câble XLPE peut être fabriqué conformément aux spécifications de la société, ce qui équivaut à la norme CEI 60502,CEI60332,CEI60754. Certains indices sont supérieurs à la norme internationale.

Notre certificat

FAQ
1.Q:êtes-vous une usine ou une société de commerce?
R: Base de production à Henan, Chine, avec plus de 500 travailleurs.

2.Q: Comment puis-je y visiter?
R: Sûr, si vous avez besoin, nous arrangeons le chauffeur pour vous prendre.

3.Q:Comment puis-je obtenir des échantillons ?
A: Contactez-moi ci-dessous, Déterminez l’échantillon et l’adresse pour l’expédition.

4.Q:avez-vous déjà fourni des câbles à notre pays ?
R: Les câbles Yifang ont été vendus dans plus de 100 pays et régions du monde. Pouvez-vous me contacter pour plus de détails.

5.Q:Qu’est-ce que votre MOQ?
R: MOQ normalement 500 mètres pour les câbles de grand diamètre.Veuillez me contacter pour des informations détaillées si vous avez besoin de câble spécifique.

6. Q:quand puis-je obtenir le prix?
R: Généralement, dans les 6 heures après que nous avons reçu votre demande.

7.Q:combien de temps votre délai de livraison est-il ?
R: Selon la quantité de votre commande.habituellement, notre délai est de 3 – 20 jours ouvrables.

Qui nous sommes Chine 18/30kv à 26/35kv Conducteur en cuivre haute tension isolé XLPE/CAS avec gaine en PVC PE à un seul cœur 500mm2 IEC 60840 Prix d′usine de câble électrique fabrication et fournisseur,Vous pouvez obtenir plus de détails par e-mail, vous obtiendrez un prix bon marché ou un prix usine.
