3 Câble ABC de base pour la transmission d′énergie

3 Câble ABC de base pour la transmission d′énergie image

Get Latest Price Request a quote

Product Details

N° de Modèle.

JS-106

Matériau isolant

XLPE

Certificat

iso 9001 et 14001, ce, iqc

standard

ec228, 209, 60502

veste

pvc

service

oem et odm

mot de code

norme astm

détails de l′emballage

tambours en bois internationaux

garantie

10 ans

tension nominale

ca 0.6 / 1 kv

conducteur de câble

toronné

nom du câble

câble abc

fonction

grande mobilité et installation facile

Paquet de Transport

tambours en bois internationaux ou selon les besoins du client

Marque Déposée

jin shui

Origine

Henan, China (Mainland)

Product Description

câble d’alimentation cc à 3 conducteurs

Description du produit

APPLICATION le produit est un nouveau type de câble d’antenne pour la transmission de puissance. Il est largement utilisé dans les lignes de transmission de puissance aériennes. Utilisé comme câble de transmission aérien nu et comme câble de distribution primaire et secondaire. ACSR offre une résistance optimale pour la conception de ligne. La bande de carottis en acier variable permet d’obtenir la résistance souhaitée sans sacrifier l’intégrité. Il améliore la sécurité et la dépendance des réseaux électriques.

CONSTRUCTION
Les conducteurs sont en aluminium comprimé 1350-H19 à brins concentriques. Isolé avec du polyéthylène polyéthlène ou du polyéthylène réticulé (XLPE). Les messagers neutres sont multibrins concentriques 6201, AAC ou ACSR.

STANDARD

ASTM, ANSI/ICEA S-76-474, NFC 33-209, BS, CEI, GB AS/NZS etc ou comme votre exigence spéciale.

Informations sur la société

HENAN JINSHUI CABLE GROUP CO., LTD. Spécialisée dans la R & D de Cable, la fabrication et la distribution et contribue à promouvoir d’excellents produits chinois de fil et de câble à des prix compétitifs sur le marché mondial.

En tant qu’exportateur professionnel dans l’industrie chinoise du câble, avec notre bonne qualité et un excellent service, notre relation de partenariat se répand dans toute l’Asie, le Moyen-Orient, l’Europe du Sud, l’Amérique centrale, l’Amérique du Sud et l’Afrique du Sud, etc

Sincèrement, accueillez des amis partout dans le monde et gagnez ensemble un progrès mutuel dans l’avenir de la prospérité!

Spécifications

Câble ABC conducteur multibrins au pavillon avec AAC ACSR AAAC neutre Messenger
Le câble de raccordement de service (câble ABC) est principalement utilisé pour la transmission de l’énergie électrique, la reconstruction des régions urbaines et forestières. Ils peuvent améliorer la sécurité et la dépendance des réseaux électriques.

TYPES DE CÂBLE DE BRANCHEMENT DE SERVICE

Le câble de branchement de service (câble ABC) couvre principalement trois types :
DROP de service Duplex DROP de service Triplex DROP de service Quadruplex

DROP DE SERVICE RECTO VERSO

Fournir un service aérien de 120 volts pour un service temporaire sur les chantiers de construction, pour l’éclairage extérieur ou de rue. Pour une utilisation à 600 volts ou moins à une température de conducteur de 75 maximum.

SERVICE DE RETOUR TRIPLEX

Fournir l’alimentation des lignes d’une cuilléité à la tête weatherhead du consommateur. Pour un service à 600 volts ou moins (phase à phase ) à une température de conducteur de 75 maximum pour l’isolation PE ou 90 maximum pour l’isolation XLPE.

DROP DE SERVICE QUADRIPLEX

Normes :
1. Fil d’aluminium B-230, 1350-H19 pour l’électricité.
2. Conducteurs en aluminium B-231, concentriques-étables-multibrins.
3. Conducteurs en aluminium B-232, multibrins concentriques, renforcés d’acier revêtu (ACSR).
4. B-399 conducteurs en alliage d’aluminium 6201-T81 Concentrique-Lay_toronné.
5. B498 fil à âme en acier galvanisé pour conducteurs en aluminium, renforcé en acier (ACSR).
6. Le câble de branchement de service duplex est conforme ou dépasse toutes les exigences applicables de la norme ANSI/ICEA S-76-474

Données techniques

Câble d’antenne ABC avec cœur Messenger ACSR

Surface de coupe nominale (mm2)	Structure de conducteur			Matériau d’isolation	Epaisseur d’isolation (mm)	Environ Diamètre total (mm)	Poids approx (kg/km)	Nombre de mètres par tambour
	Phase (AL compacté)	Neutre (ACSR nu)
	(N°/mm)	Aluminium (N°/mm)	Acier (N°/mm)
1×16+16	7/1.72	6/1.72	1/1.72	XLPE	1.2	12.5	121.9	250-4000m
1×25+25	7/2.15	6/2.15	1/2.15		1.2	14.9	182.2	250-4000
1×35+35	7/2.54	6/2.54	1/2.54		1.4	17.5	254.7	250 m
1×70+70	19/2.15	12/2.15	7/2.15		1.4	23.6	382.2	250 000 m
1×95+95	19/2.54	12/2.54	7/2.54		1.6	27.6	528.2	250 000 m
2×16+16	7/1.72	6/1.72	1/1.72		1.2	14.2	187.6	250-4000m
2×25+25	7/2.15	6/2.15	1/2.15		1.2	16.7	273.8	250 m
2×35+35	7/2.54	6/2.54	1/2.54		1.4	19.7	386.9	250 m
2×70+70	19/2.15	12/2.15	7/2.15		1.4	26.1	617.2	250 000 m
2 x 95 + 95	19/2.54	12/2.54	7/2.54		1.6	30.5	850.9	250 m
3×70+70	19/2.15	12/2.15	7/2.15		1.4	29.7	1024.3	250 000 m
3×95+95	19/2.54	12/2.54	7/2.54		1.6	34.6	1413.7	250 000 m

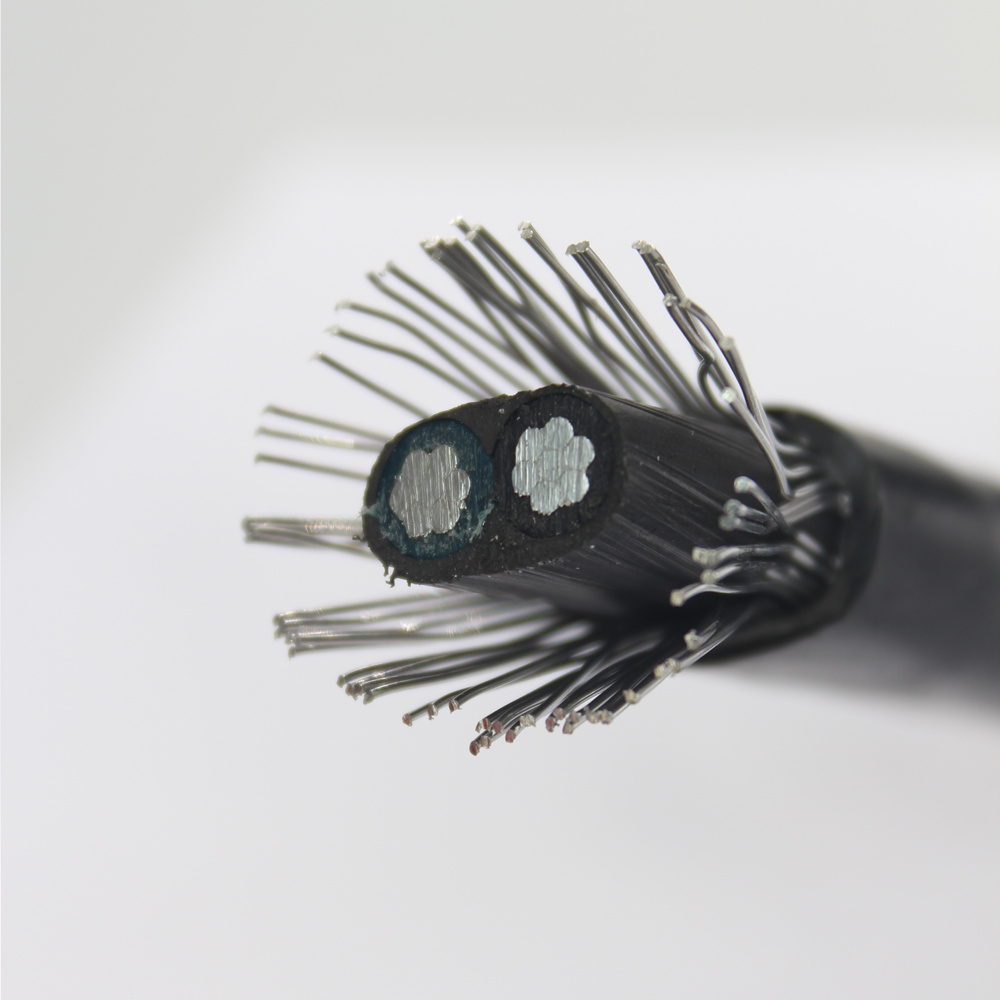

Images détaillées

Emballage et expédition

Détails de l’emballage : fûts en bois internationaux ou selon les besoins du client

Délai de livraison:15-20 jours généralement

Service

1. Emplacement géographique et transport pratique, permettant d’économiser les coûts de transport.

2. Gamme complète de produits, bonne qualité et réputation.

3. Avec une technologie de pointe, des ingénieurs et techniciens dédiés pour les ventes et le service hors mer.

4. Le système de gestion sophistiqué et l’équipe de gestion. ISO9001,14001 et GB / T28001 ont réussi.

5. Concept de service avancé et attitude positive.

Qui nous sommes Chine 3 Câble ABC de base pour la transmission d′énergie fabrication et fournisseur,Vous pouvez obtenir plus de détails par e-mail, vous obtiendrez un prix bon marché ou un prix usine.
