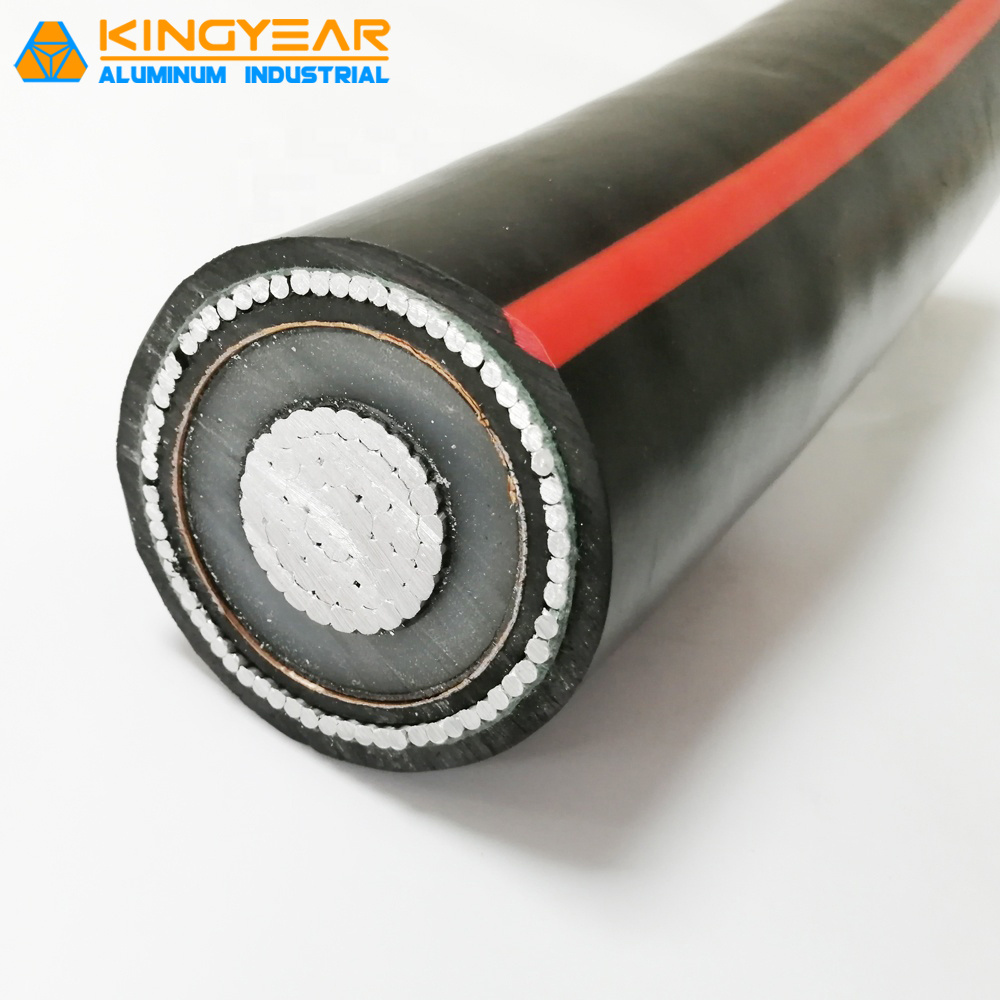

3X185mm2 Câble d′alimentation armé isolé XLPE/PVC en conducteur en aluminium et cuivre à moyenne tension

3X185mm2 Câble d′alimentation armé isolé XLPE/PVC en conducteur en aluminium et cuivre à moyenne tension image

Get Latest Price Request a quote

Product Details

N° de Modèle.

Medium Voltage Power Cable

Courant

CC et CA

Matériau isolant

XLPE

Matériau de la gaine

pvc/xlpe/pe/lszh/cpe

Forme Matériel

Fil rond

Fil Matériau du noyau

cuivre ou aluminium

Certificat

ISO, CCC, CE, RoHS

Modèle

YJLV22

Marque

henway

qualité

haute qualité

standard

astm, bs, as, din, csa, iec, gb/t

noyaux

1 ou 3 cœurs

Paquet de Transport

tambours en bois, tambours en acier, tambours en acier en bois

Marque Déposée

henway

Origine

Chine

Code SH

7614900000

Capacité de Production

10, 000, 000km par an

Product Description

Câble MOYENNE tension 5 KV à 46 kV

Application : les câbles d’alimentation moyenne tension sont utilisés pour la transmission et la distribution de l’alimentation à une tension nominale c.a. jusqu’à 46 kV.

NORMES APPLICABLES : IEC60502-2, BS6622, SANS1339, AS/NZS1429.1, DIN VDE 0276-626, NFC 33-226, IEC60840, ICEA S-93-639, ICEA S-94-649, HD620, CSA C68.10ou les normes convenues par les clients et par nous.

Construction :

Conducteur : IEC60228 classe 1 classe 2 cuivre/aluminium, etc

Blindage conducteur : composé semi-conducteur

Isolation : XLPE ou EPR

Écran isolant : composé semi-conducteur

Noyau : 1 ou 3 cœurs

Blindage : fil de cuivre/ruban de cuivre/ruban de plastique AL/ruban d’aluminium

Gaine intérieure (en option) : PVC PE LSZH CPE

Blindé ( en option) : fil d’acier galvanisé/fil d’aluminium/deux couches de ruban d’aluminium enveloppé de tapisseries /deux couches de ruban d’acier enveloppé de fente / blindage en acier galvanisé interverrouillé/blindage en alliage d’aluminium interverrouillé

Gaine extérieure : PVC PE LSZH CPE

Câble d’alimentation gaine PVC en aluminium isolée XLPE 3.6/6KV
Nombre de cœurs et zone nominale	Épaisseur de l’isolation	Environ Diamètre total	Poids approximatif		Max. Résistance c.c. À 20ºC		Intensité nominale
			Poids approximatif		Max. Résistance c.c. À 20ºC		Cuivre		Aluminium
			Cuivre	Aluminium	Cuivre	Aluminium	Directement dans le sol	Dans l’air	Directement dans le sol	Dans l’air
N°×mm2	mm	mm	kg/km	kg/km	Ohm/km	Ohm/km	A	A	A	A
1×25	2.5	23.8	866	715	0.727	1.20	140	163	108	127
1×35	2.5	24.9	993	784	0.524	0.868	166	198	129	154
1×50	2.5	26.0	1152	867	0.387	0.641	196	238	152	184
1×70	2.5	27.7	1407	994	0.268	0.443	239	296	186	230
1×95	2.5	29.6	1721	1152	0.193	0.320	285	361	221	280
1×120	2.5	31.1	1994	1275	0.153	0.253	323	417	252	324
1×150	2.5	32.7	2301	1425	0.124	0.206	361	473	281	368
1×185	2.5	35.4	2804	1696	0.0991	0.164	406	543	317	424
1×240	2.6	38.0	3430	1976	0.0754	0.125	469	641	367	502
1×300	2.8	40.8	4119	2294	0.0601	0.100	526	735	414	577
1×400	3.0	44.4	5043	2706	0.0470	0.0778	590	845	470	673
1×500	3.2	49.8	6393	3398	0.0366	0.0605	735	958	578	767
1×630	3.2	53.9	7892	4024	0.0283	0.0469	831	1098	665	896
1×800	3.2	58.2	9719	4757	0.0221	0.0367	945	1266	761	1041
Version à huile de trèfle;température maximale du conducteur 90 °C ;température ambiante 30 °C ;température du sol 20 °C ;profondeur de pose 0,8 m ; Résistivité thermique du sol 1,5 K.m/W.
Câble d’alimentation gaine PVC en acier isolé XLPE 3.6/6KV
Nombre de cœurs et zone nominale	Épaisseur nominale de l’isolation	Environ Diamètre total	Poids approximatif		Max. Résistance c.c. À 20ºC		Intensité nominale
			Poids approximatif		Max. Résistance c.c. À 20ºC		Cuivre		Aluminium
			Cuivre	Aluminium	Cuivre	Aluminium	Directement dans le sol	Dans l’air	Directement dans le sol	Dans l’air
N°×mm2	mm	mm	kg/km	kg/km	Ohm/km	Ohm/km	A	A	A	A
3×25	2.5	41.9	3207	2748	0.727	1.20	129	143	100	111
3×35	2.5	45.6	4054	3430	0.524	0.868	154	172	119	133
3×50	2.5	48.2	4654	3792	0.387	0.641	181	205	140	159
3×70	2.5	52.2	5592	4347	0.268	0.443	220	253	171	196
3×95	2.5	56.1	6703	4975	0.193	0.320	263	307	204	238
3×120	2.5	60.0	7762	5582	0.153	0.253	298	352	232	274
3×150	2.5	63.4	8878	6187	0.124	0.206	332	397	259	309
3×185	2.5	67.3	10248	6881	0.0991	0.164	374	453	293	354
3×240	2.6	73.5	12509	8072	0.0754	0.125	431	529	338	415
3×300	2.8	81.0	15741	10190	0.0601	0.100	482	599	380	472
3×400	3.0	88.8	19093	11996	0.0470	0.0778	541	683	432	545
Version à huile de trèfle;température maximale du conducteur 90 °C ;température ambiante 30 °C ;température du sol 20 °C ;profondeur de pose 0,8 m ; Résistivité thermique du sol 1,5 K.m/W.
Câble d’alimentation gaine PVC en aluminium isolée XLPE 18/30KV
Nombre de cœurs et zone nominale	Épaisseur de l’isolation	Environ Diamètre total	Poids approximatif		Max. Résistance c.c. À 20ºC		Intensité nominale
			Poids approximatif		Max. Résistance c.c. À 20ºC		Cuivre		Aluminium
			Cuivre	Aluminium	Cuivre	Aluminium	Directement dans le sol	Dans l’air	Directement dans le sol	Dans l’air
N°×mm2	mm	mm	kg/km	kg/km	Ohm/km	Ohm/km	A	A	A	A
1×35	8.0	37.4	1840	1630	0.524	0.868	170	201	132	158
1×50	8.0	38.7	2036	1751	0.387	0.641	200	242	156	190
1×70	8.0	40.4	2335	1920	0.268	0.443	242	300	190	235
1×95	8.0	42.3	2681	2112	0.193	0.320	288	363	224	285
1×120	8.0	43.8	2996	2278	0.153	0.253	326	420	256	328
1×150	8.0	46.4	3506	2621	0.124	0.206	364	476	286	372
1×185	8.0	48.3	3970	2862	0.0991	0.164	409	546	321	428
1×240	8.0	50.9	4661	3207	0.0754	0.125	472	645	372	505
1×300	8.0	53.5	5380	3555	0.0601	0.100	529	740	418	578
1×400	8.0	56.7	6333	3996	0.0470	0.0778	593	848	475	675
1×500	8.0	60.5	7556	4561	0.0366	0.0605	740	963	583	772
1×630	8.0	64.8	9172	5304	0.0283	0.0469	835	1101	675	900
1×800	8.0	69.1	11063	6101	0.0221	0.0367	950	1272	765	1046
Version à huile de trèfle;température maximale du conducteur 90 °C ;température ambiante 30 °C ;température du sol 20 °C ;profondeur de pose 0,8 m ; Résistivité thermique du sol 1,5 K.m/W.

Câble d’alimentation gaine PVC en acier isolé XLPE 18/30KV
Nombre de cœurs et zone nominale	Épaisseur de l’isolation	Environ Diamètre total	Poids approximatif		Max. Résistance c.c. À 20ºC		Intensité nominale
			Poids approximatif		Max. Résistance c.c. À 20ºC		Cuivre		Aluminium
			Cuivre	Aluminium	Cuivre	Aluminium	Directement dans le sol	Dans l’air	Directement dans le sol	Dans l’air
N°×mm2	mm	mm	kg/km	kg/km	Ohm/km	Ohm/km	A	A	A	A
3×35	8.0	72.1	7473	6848	0.524	0.868	154	175	118	132
3×50	8.0	76.2	9011	8149	0.387	0.641	180	210	139	158
3×70	8.0	80.3	10196	8951	0.268	0.443	217	258	171	200
3×95	8.0	84.4	11479	9751	0.193	0.320	261	310	204	240
3×120	8.0	88.0	12743	10563	0.153	0.253	296	353	229	279
3×150	8.0	91.2	13918	11228	0.124	0.206	332	405	256	310
3×185	8.0	95.3	15562	12196	0.0991	0.164	374	458	293	360
3×240	8.0	101.1	18038	13601	0.0754	0.125	429	535	338	420
3×300	8.0	106.2	20502	14952	0.0601	0.100	482	602	380	474
3×400	8.0	113.0	23898	16800	0.0470	0.0778	541	690	428	545
Version à huile de trèfle;température maximale du conducteur 90 °C ;température ambiante 30 °C ;température du sol 20 °C ;profondeur de pose 0,8 m ; Résistivité thermique du sol 1,5 K.m/W.

Produits photos

Photos des conteneurs d’emballage et de chargement :

* nous pouvons concevoir et produire l’ACSR selon les exigences du client. N’importe quelle exigence, n’hésitez pas à nous contacter!

Informations sur la société

Certification

FAQ

1. Q:Comment votre usine contrôle-t-elle la qualité ?

A:Factory dispose d’une équipe de marchandiseurs rapide et enthousiaste, d’une équipe de CQ stricte et responsable, d’un service pour de nombreuses marques connues dans le monde entier avec nos produits de haute qualité et strict.

Q : puis-je visiter votre entreprise ?

R: Sûr, si vous avez besoin, nous arrangeons le chauffeur pour vous prendre.

3. Q:Comment puis-je obtenir des échantillons ?

A: Contactez-moi ci-dessous, Déterminez l’échantillon et l’adresse pour l’expédition.

4. Q : avez-vous déjà fourni des câbles à notre pays ?

R: Les câbles Henway ont été vendus dans plus de 100 pays et régions du monde. Vous pouvez me contacter pour plus de détails.

5. Q:Qu’est-ce que votre MOQ?

A: MOQ normalement 500 mètres pour les câbles de grand diamètre. Veuillez me contacter pour plus d’informations si vous avez des exigences spécifiques en matière de câble.

6. Q:quand puis-je obtenir le prix?

R: Généralement, dans les 6 heures après que nous avons reçu votre demande.

7. Q:combien de temps votre délai de livraison est-il long ?

A: Selon la quantité de votre commande. En général, notre délai d’exécution est de 3 à 20 jours ouvrables.

Pour plus d’informations sur les fils et les câbles, n’hésitez pas à nous contacter. Vous recevrez une réponse dans les 6 heures !!

Qui nous sommes Chine 3X185mm2 Câble d′alimentation armé isolé XLPE/PVC en conducteur en aluminium et cuivre à moyenne tension fabrication et fournisseur,Vous pouvez obtenir plus de détails par e-mail, vous obtiendrez un prix bon marché ou un prix usine.
