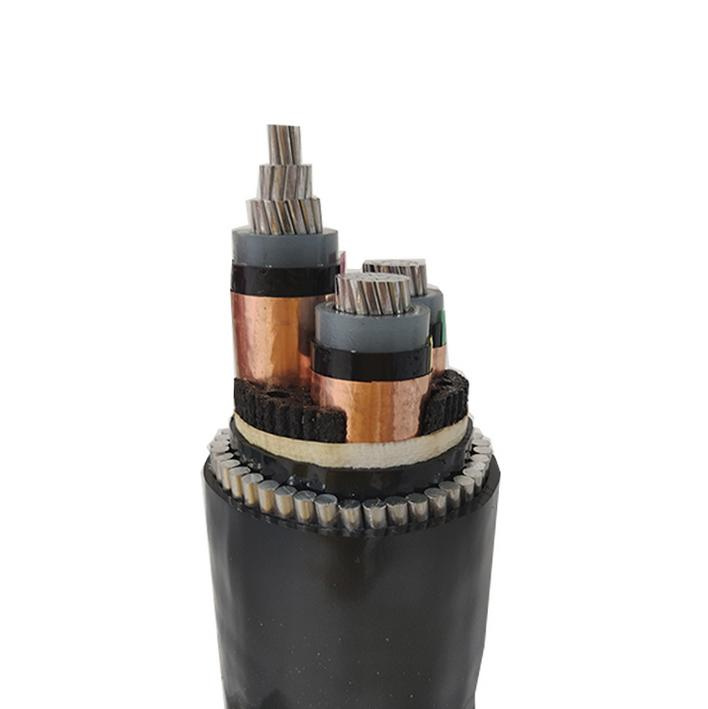

4 Cuivre de base 25mm 50mm 70mm 95mm Câble d′alimentation armé en XLPE

1.  Application principale
  Le câble XLPE (polyéthylène réticulé) constitue le meilleur câble pour les lignes de transmission et de distribution en raison de ses excellentes propriétés électriques et physiques. Ces câbles ont l’avantage de la simplicité dans la construction, de la légèreté, de la commodité dans l’application en plus de ses excellentes propriétés électriques, thermiques, mécaniques et anti-chimiques de corrosion. Il peut également être posé sans limitation de différence de niveau le long de la route.

2.  Normes
  GB/12706.1, IEC60502-1, BS 6724, BS 7870-5, BS 5467, NFC 32-321, HD 603 S1 , AS/NZS 5000.1,AS/NZS 3599.1,AS/NZS 3599.2,IS 1554 , IS 7098 ET ICEA S-66-524 ETC
* Xinfeng câble peut également concevoir  et  produire  pour  des   exigences d’application spéciales.

3.  Propriétés du produit
Le produit est adapté aux lignes de transmission et de distribution d’énergie avec une tension de fréquence nominale de 0.6/1 kV.
3.1 tensions nominales U0/U(UM) : 0.6/1 (1.2)kV.
Note:U0 :tension nominale de fréquence de puissance entre le conducteur et la terre ou l’armure, gaine métallique ou blindage pour lequel le câble est adapté.
      U : tension nominale de fréquence d’alimentation entre les conducteurs de phase pour lesquels le câble est adapté.
      UM : valeur maximale de la tension système la plus élevée entre les conducteurs de phase pour lesquels le câble est adapté.
3.2 tension d’essai : 3,5kV 5 min sans rupture, conformément à la norme IEC60502-1.
3.3 température ambiante pour l’installation : ≥0ºC.
3.4 température maximale du conducteur en fonctionnement normal :≤90ºC.
3.5 température de fonctionnement max. De la Lorsque le câble est court-circuité(durée maximale de 5 s): 250ºC.
3.6 rayon de courbure minimum autorisé :
Câble simple non blindé : 20 x de
Câble non blindé multiconducteur : 15 x de
Câble blindé simple : 5 x de
Câble blindé multiconducteur : 12 x de
Note : OD=diamètre total du câble

4.  Type de produit

Remarque :
  R: Le matériau blindé du câble à simple conducteur doit être non magnétique ou magnétique structure réduite. Le câble blindé simple conducteur (qui utilise un câble blindé en acier ou en acier) ne s’applique qu’aux occasions c.c.
  B : le câble Xinfeng peut produire des câbles d’alimentation « série ignifuge », « série ignifuge », « série sans halogène faible émission de fumée (série LSHF/LSOH) », « série à faible émission de fumée (série LSLH) », etc. Selon les besoins du client.
  Performances conformes aux exigences IEC60332, IEC 61034, IEC60754.

5.  Gamme de production
  Nombre de cœurs : 1 , 2 , 3 , 4 , 5 , 2+E , 3+E , 4+E ;
  Section nominale (mm2) : 0.5 ~ 800 ;

6.  Construction
  En forme de conducteur : RE=volumique circulaire, CC=toronné circulaire compacté, SM=toronné en forme de secteur
  Conducteurs : conducteur en cuivre ou en aluminium multibrins, circulaire, compacté ou profilé, conforme à la norme IEC60228
  Isolation : XLPE (polyéthylène réticulé) à 90 °C.
  Identification des couleurs
  1 noyau : Rouge ou Noir
  2 cœurs : Rouge, Noir
  3 conducteurs : rouge, jaune, bleu
  4 conducteurs : rouge, jaune, bleu, noir
  5 conducteurs : rouge, jaune, bleu, noir, vert
  Au-dessus de 5 cœurs : noyaux noirs avec chiffres blancs
  L’identification ci-dessus peut être modifiée comme ordre
  Assemblage/gaine intérieure : les conducteurs isolés multiconducteurs sont disposés avec des charges non hygroscopiques et l’assemblage est recouvert d’une couche extrudée de PVC. Dans le cas de câbles non blindés, cette couche peut être omise
  Blindage : fils en aluminium/acier galvanisé, les câbles à simple noyau doivent être blindés en fil d’aluminium, les rubans en aluminium/acier doivent être appliqués de manière hélicoïdale sur la literie des câbles multiconducteurs conformément à la norme CEI 60502.
  Gaine extérieure : la gaine extérieure doit être en PVC extrudé de type ST2 conformément à la norme CEI 60502-1 ou de type 9 comme BS 6346/5467. Un type spécial de matériau de gaine en PVC tel que PVC ignifuge, PVC anti-termite, PVC anti-rongeur, PVC résistant à la lumière du soleil, PVC résistant à l’huile est disponible sur demande spéciale. Des matériaux de gainage spéciaux tels que LLDPE, MDPE, HDPE, LSZH et CPE sont également disponibles sur demande.
  Performances au feu des gaines de câble
Les câbles peuvent être fournis avec une gaine extérieure en PVC ignifuge spéciale pour être conformes aux exigences de test de flamme des normes CEI 60332-3-22, CEI 60332-3-23 et CEI 60332-3-24. Nous pouvons également fournir des câbles avec un matériau sans halogène à faible émission de fumée (LSHF) conformément à la norme CEI 60502-1, BS 7211, BS 6724 ou à d’autres normes équivalentes.

7.  Paramètres du produit et figure de la structure du câble
    Exemple 1 :  conducteur simple cœur, UC ou AL, isolé XLPE, câble d’alimentation gainé PVC, 0.6/1kV à IEC60502-1
1:conducteur : cuivre ou aluminium toronné, circulaire, solide et compacté
2: Isolation : XLPE
3: Gaine : PVC

Exemple 2 :  conducteur à quatre conducteurs, CU ou AL, isolé XLPE, câble d’alimentation gainé PVC, 0.6/1kV à IEC60502-1

1: Conducteur : cuivre ou aluminium toronné circulaire, solide, compacté ou sectoriel
2: Isolation : XLPE
3: Soutireuse : matériau non hygroscopique
4: Ruban de reliure: Matériau non hygroscopique
5: Gaine : PVC

Note:RE=volumique circulaire,CC=circulaire compacté multibrins,SM=secteur multibrins

8.  Les principaux paramètres techniques du câble

    Max. Résistance c.c. admissible du conducteur à 20 ºC

9.  La pose de la correction d’intensité du câble dans différents environnements
9.1 en l’air

9.1.1 le câble à conducteur simple doit être posé en parallèle, la distance entre le centre des câbles est de 2 fois le diamètre du câble pour la section transversale des câbles du conducteur ≤ 185 mm2 alors que la distance entre le centre des câbles est de 90 mm pour la section transversale des câbles du conducteur ≥ 240 mm2.

9.1.2 température ambiante : 40ºC

9.1.3 facteurs de valeur nominale de courant nominal pour la température ambiante :

9.2 directement enfoui dans le sol
9.2.1 lorsque les câbles à simple conducteur sont installés séparément, la distance entre les câbles est 2 fois supérieure au diamètre du câble.
9.2.2 température ambiante: 25ºC.
9.2.3 résistivité thermique du sol: 1,0ºC.m/W.
9.2.4 profondeur: 0.7m.
9.2.5 facteurs de valeur nominale sous différentes températures ambiantes

9.2.6 coefficients corrects de résistivité thermique de la terre

Mode d’emballage 1 : emballage en fût en bois, adapté pour les câbles de petite section transversale. Longueur d’emballage d’environ 2500 mètres.
Mode d’emballage 2 : cadre en acier tambour en bois, convient pour le câble de grande section transversale. Longueur d’emballage d’environ 5000 mètres.

   Xinfeng Cable Co., Ltd. Est une recherche et développement, production, ventes dans l’une des entreprises de câbles et de fils bien connues, avec un système complet et scientifique de gestion de la qualité, un soutien avancé d’équipe technique, de fortes ventes et un service après-vente.
   Henan Xinfeng Cable Co., LTD., fondée en 1996, avec un capital enregistré de 210 millions de CNY, couvre une superficie totale de 50,000 mètres carrés, le personnel existant de 586 personnes, y compris une variété de personnel technique plus de 80 personnes, avec un diplôme universitaire de 60 personnes, la société dispose actuellement d’équipements de production et d’essais nationaux de pointe, dont plus de 200 ensembles d’équipements de production de câbles de pointe. Et dépensez des dizaines de millions pour acheter l’équipement de test de câble le plus complet.
    En 2012, la société a pris la tête de l’industrie du câble grâce à la certification internationale ISO9001 du système de qualité, au système de certification ISO14001 de la sécurité et de la santé au travail, à la certification 18001 de la gestion environnementale, à la certification obligatoire CCC nationale et à d’autres qualifications, Et grâce à la certification ce du produit de sécurité européen, à la certification ROSH de protection de l’environnement européenne, à la certification SGS de test du produit de protection de l’environnement. En 20 ans de développement, elle a créé une capacité de production annuelle de 1.5 milliards de CNY pour les fils isolés, les câbles haute et basse tension, les câbles BV et d’autres produits, et a constamment amélioré et étendu le domaine de la recherche, du développement et de la production des produits de câbles.
    Actuellement, la société est principalement engagée dans la conception de systèmes, le développement, la fabrication, la commercialisation et le service de plus de 1000 types de câbles dans quatre catégories : câbles aériens, câbles d’alimentation, câbles et fils d’équipement électrique, et câbles spéciaux. Les produits sont largement utilisés dans l’énergie, l’eau conservancy, le chemin de fer, le transport, la nouvelle énergie, pétrole et pétrochimie, défense nationale, construction, infrastructures urbaines et autres domaines.
    La société a son siège à Zhengzhou et a créé 8 succursales à Beijing, Wuhan, Xi ‘an, Hefei, etc., responsables des ventes et du service après-vente dans et autour de la région. En 2013, le groupe a entièrement créé Henan JinFar East Cable Co., LTD., responsable des ventes et de l’expansion du marché international, les produits sont exportés vers les Amériques, l’Afrique, l’Australie, l’Europe et d’autres 38 pays et régions, les produits par des clients étrangers louent.
   Avec l’expansion continue de la part de produits, les produits de câbles Xinfeng ont également été largement reconnus et loués par la majorité des utilisateurs, l’entreprise a successivement remporté l’industrie « entreprise nationale d’intégrité de la qualité », « produits chinois célèbres », « Henan famous brand products », 2013-2015 a remporté successivement le bureau provincial Henan de l’industrie et du commerce « entreprise respectueuse des contrats et digne de confiance », « entreprise AAA de qualité, de service, de crédit », « entreprise qualifiée de supervision nationale de la qualité des produits et d’inspection d’échantillonnage » et d’autres distinctions.

1.équipement de production de pointe : équipement de production de pointe et équipement de test, comprenant plus de 200 ensembles d’équipement de production de câbles de pointe. L’équipement de production de câbles à moyenne tension utilise la marque allemande Sikora.

2.contrôle de qualité : l’usine dispose d’une salle de contrôle de qualité bien équipée, peut effectuer l’inspection de tous les paramètres électriques principaux.

3.équipe expérimentée : nos équipes de production et de vente expérimentées peuvent répondre à une grande variété de projets, répondre rapidement aux besoins des clients et fournir des rapports de test de type pour la plupart des produits principaux.

4.Competitive tarification : nos tarifs sont compétitifs sans compromettre la qualité.

Q : Quels facteurs doivent être pris en compte lors du choix d’un câble d’alimentation ?
A : les facteurs incluent la tension nominale, la capacité de charge du courant, les conditions environnementales (température, humidité, produits chimiques), Contraintes mécaniques (telles que l’impact ou les vibrations), exigences d’installation et normes réglementaires. Notre équipe de vente peut vous aider à choisir le câble approprié en fonction de ces facteurs.

Q : Quels types de câbles d’alimentation proposez-vous ?
R : nous proposons une large gamme de câbles d’alimentation, notamment des câbles basse tension (tensions jusqu’à 1 000 V) et moyenne tension (1 000 V à 35 kV). Nous fournissons également des câbles spécialisés, tels que des câbles résistants au feu, blindés et flexibles, pour répondre aux besoins de divers clients.

Q : Quels sont les avantages de l’achat de câbles d’alimentation auprès de votre entreprise ?
R : nous fournissons des câbles de haute qualité fabriqués selon les normes internationales. Nos câbles sont durables, fiables et conçus pour répondre aux exigences spécifiques des applications. Nous proposons des tarifs compétitifs et des options de livraison flexibles pour respecter les délais du projet. Notre équipe expérimentée fournit une assistance technique et des conseils pour garantir la sélection de câbles adaptée à votre projet.

Q:puis-je demander des échantillons de vos câbles d’alimentation avant de faire un achat ?
R:Oui, nous pouvons fournir des échantillons de nos câbles d’alimentation à des fins d’évaluation. La disponibilité des échantillons peut varier en fonction du type et des caractéristiques du câble. Contactez notre équipe commerciale pour demander des échantillons et discuter des modalités d’expédition.

Q:fournissez-vous la documentation et le soutien pour les certifications de produit requises pour les appels d’offres gouvernementaux ou les projets du secteur public?
R:Oui, nous offrons de la documentation et du soutien pour aider à obtenir les certifications de produit requises pour les projets gouvernementaux ou du secteur public. Notre équipe peut vous aider à naviguer dans les exigences réglementaires, à fournir des documents de conformité et à vous assurer que nos câbles d’alimentation répondent aux spécifications et normes spécifiques du projet.
