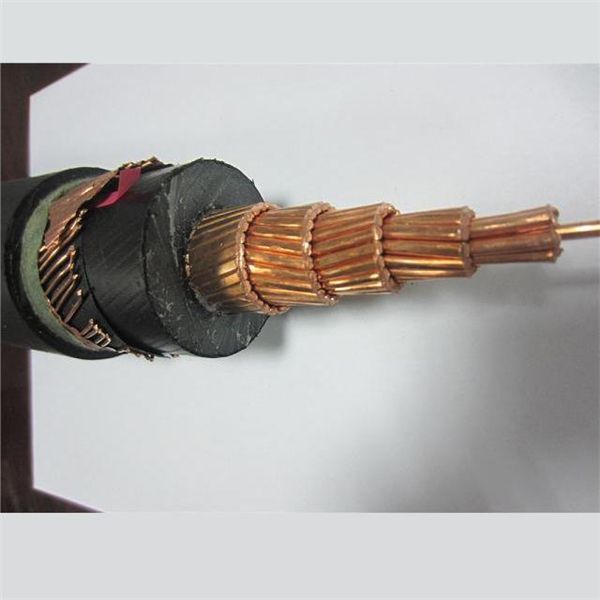

6.35/11 (12) kV Monocore 1X800 mm2 Câble en cuivre aluminium non armé

6.35/11 (12) kV Monocore 1X800 mm2 Câble en cuivre aluminium non armé image

Get Latest Price Request a quote

Product Details

N° de Modèle.

Cable

Courant

CC et CA

Matériau isolant

xlpe, tr-xlpe

Matériau de la gaine

pvc/ldpe/hdpe

Forme Matériel

Fil rond

Fil Matériau du noyau

Bare fil de cuivre

Certificat

ISO, CCC, CE, kema

Modèle

yjsv yjlsv

Marque

yifang

nombre de cœurs

simple cœur / trois cœurs

normes

cei 60502-2 ou conforme à la norme b icea

isolation

xlpe

couleur

noir

écran

fil de cuivre + ruban de cuivre

machine de production

ligne ccv

Paquet de Transport

fer et tambour en bois

Spécifications

3x120mm2

Marque Déposée

câble yifang

Origine

Zhengzhou, Henan

Code SH

8544601200

Capacité de Production

3 000 km/an

Product Description

6.35/11(12) KV Single Core 1×800 mm2 Câble de cuivre/aluminium Unarmoured

Les applications

Utilisé Pour La transmission de puissance Et de Ligne de distribution Avec une Tension Nominale De 35kv Et Ci-dessous.

Pour Layling Intérieur Et Extérieur. Capable De Supporter Certains Pendant L’installation de traction, Mais Pas de Forces mécaniques externes. Des normes

Description

CU/XLPE/STA/PVC, IEC 60502

La norme CEI 60502, IEC 60228 12706.1-2008, GB/T.

CE, CCC, KEMA

Les constructions

Conducteur: Circulaire Conducteur en cuivre multibrins, Est conforme À La norme CEI 60228 de Classe 2

Isolation: XLPE/A

L’intérieur Couvrant: PVC

Armour: Acier galvanisé ou de la bande de fils

Gaine: PVC Type ST2 À La norme CEI 60502, Noir

Remarque: L’isolement Couleur Que Par Des normes Ou Exigence client

Conductor	Compact Conducteur en cuivre multibrins, classe 2 selon IEC 60228
L’écran du conducteur	Semi-conducteurs (MV uniquement)
L’isolement	XLPE(polyéthylène réticulé)
L’écran d’isolement	Semi-conducteurs (MV uniquement)
Blindage métallique	Ruban de cuivre ou de l’écran ruban de cuivre du fil de cuivre & Shield (MV doit, LV en option)
Bouchon de remplissage	Les remplisseurs de PP
Bande d’enrubannage	Non tissé ou de bande d’enrubannage lsoh bande d’enrubannage
Couvrant l’intérieur	Ou en PVC extrudé LSOH (MV uniquement)
Armour	Fil en acier galvanisé//aluminium de bandes en acier galvanisé Fil/ armour ruban en aluminium
Gaine générale	PVC, FR-PVC, MDPE, PEHD

Les Données techniques

Tension nominale: 6/101.8/3kV, kV, 8.7/158.7/10kV, kV, 21/3512/20kV, kV, kV 26/35

Max. Conductor Temp.: Normal (90°C), Court- Circuit, Pas Plus de 5 S (160 °C Lorsque L’article Ci-dessous de la région de 300mm2, 140°C Lorsque L’article Ci-dessus de la région de 300mm2)

Min. Température ambiante .: Le Câble Doit Être Pré Chauffé Si La Température ambiante Est Inférieure à 0 °C

Min. Rayon de courbure: Câble simple coeur de 20(D+D)±5%

Câble multi-core 15(D+D)±5%

MV(6 à 35kv) Câble d’alimentation
Le modèle et description		No. De Core	Section de conducteur Zone(mm2)
Isolation en polyéthylène réticulé		1 3	10 16 25 35 70 95 120 150 185 240 300 400 500 630 800 1000
Cu core	Al Core
YJV; Câble d’alimentation à gaine PVC	YJLV; Câble d’alimentation à gaine PVC
YJV22; , blindé de bandes en acier gainé PVC Câble d’alimentation	YJLV22; , blindé de bandes en acier gainé PVC Câble d’alimentation
YJV32, YJV42; , blindé métallique en acier gainé PVC Câble d’alimentation	YJLV32, YJLV42; , blindé métallique en acier gainé PVC Câble d’alimentation
Isolant en PVC
Cu Core	Al Core
VV(VY); PVC(PE)gaine de câble d’alimentation	VLV(VLY); PVC(PE)gaine de câble d’alimentation
VV22(VV23); Ruban d’acier, PVC blindés(PE)gaine de câble d’alimentation	VLV22(VLV23); Ruban d’acier, PVC blindés(PE)gaine de câble d’alimentation
VV32(VV33), VV42(VV43); Fil d’acier, PVC blindés(PE)gaine de câble d’alimentation	VLV32(VLV33), VLV42(VLV43); Fil d’acier, PVC blindés(PE)gaine de câble d’alimentation

Les certificats

CE, RoHS, CCC, KEMA Et Plus D’autres À la Demande

International: La norme CEI 60502, IEC 60228

Chine: Go/T 12706.1-2008

D’autres Normes Telles Que BS, DIN Et l’ ICEA Sur Demande

4 Tableau de la tension, les carottes et de cross-section

Le point	La catégorie A , B	3.6/6kV	6/10kV	8.7/15kV	12/20kV	18/30kV	21/35kV
Le point	La catégorie A , B	6/6kV	8.7/10kV	12/15kV	18/20kV	–	26/35kV
Single Core	Mm2	25-1200	25-1200	35-1200	50-1200	50-1200	50-1200
Trois Principaux	Mm2	25-400	25-400	35-400	50-400	50-400	50-400

Le câble de catégorie une tension nominale est utilisé dans la situation nécessitant non plus de 1 min. De défaut de terre d’une durée de temps. Pour le câble avec la tension nominale de la catégorie B, le défaut de terre d’une durée de temps est normalement pas plus de 1 heure, Temps max. Durable n’est pas plus de 8 heures, annuel Durée tout à fait défaut à la terre ne doit pas être plus de 125 heures, la catégorie C comprend tout le système s’attendre à la catégorie A et B.

Qui nous sommes Chine 6.35/11 (12) kV Monocore 1X800 mm2 Câble en cuivre aluminium non armé fabrication et fournisseur,Vous pouvez obtenir plus de détails par e-mail, vous obtiendrez un prix bon marché ou un prix usine.
