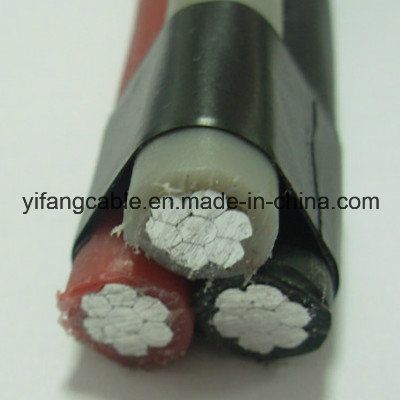

6.6kv Mv ABC Aluminium Câble Africain 3 Cœur avec Câble Catenary en Acier

6.6kv Mv ABC Aluminium Câble Africain 3 Cœur avec Câble Catenary en Acier image

Get Latest Price Request a quote

Product Details

N° de Modèle.

ABC-BE22

isolation

xlpe

couleur de phase

rouge, noir, gris

neutre

normes

nbr8182, nm-iec60811-1-1

Paquet de Transport

tambour en bois ou en acier

Spécifications

ce sabs rohs sgs ul ccc

Marque Déposée

câble yifang

Origine

Zhengzhou, China

Code SH

8544492100

Capacité de Production

5, 000, 000 km/mois

Product Description

ABC 6.6kV MV à 3 conducteurs en aluminium de type B (Unarmoured) acier caténaire

Ces câbles sont utilisés dans l’alimentation et/ou des circuits de distribution de puissance électrique, dans des tensions jusqu’à 0.6/1 kV, dans l’air d’installations dans les mâts fixes ou de façades.

Thermoplastique les câbles avec isolation en polyéthylène (PE) sont prévus jusqu’à la section des conducteurs de phase maximale de 25 mm 2 .

La taille de paquet mm² Éclairage de la Phase neutre	Offre groupée		La phase Conductor Env. Ø Mm	La position neutre Conductor Env. Ø Mm	L’éclairage Conductor Env. Ø Mm	Max Courant Cote L’air à 30 °C	3 volt Drop PF=1.0 À 30 °C V/A/km	Chemise de max. La résistance Par phase Conductor À 30 °C-km
La taille de paquet mm² Éclairage de la Phase neutre	Env. Dans l’ensemble Ø Mm	Env. Poids Kg/m	La phase Conductor Env. Ø Mm	La position neutre Conductor Env. Ø Mm	L’éclairage Conductor Env. Ø Mm	Max Courant Cote L’air à 30 °C	3 volt Drop PF=1.0 À 30 °C V/A/km
3X25 + 54,6 + 1X25	29	0.70	9	12.4	9	98	2.62	1.200
3X35 + 54,6 + 1X25	31	0.82	10.2	12.4	9	120	1.89	0.868
3X50 + 54,6 + 1X25	33	0.95	11.6	12.4	9	150	1.40	0.641
3X70 + 54,6 + 1X25	37	1.25	13.7	12.4	9	200	0,97	0.443
3X95 + 54,6 + 1X25	41	1.45	15.2	12.4	9	240	0.71	0,320
3X120 + 70 + 1X25	45	1.70	16.5	13.5	9	280	0.57	0.253
3X35 + 35BN	23	0.47	9.65	7.05	N/A	130	1.08	0.868
3X70 + 50BN	30	0,84	11.05	8.05	N/A	205	0,55	0.443

Le câble Description	Taille (mm²)	Intensité nominale (AMP)	Poids (Kg/m)
2X25	25	98	0.23
4X25	25	92	0.46
2x16ai	16	80	0.15
4x16ai	16	74	0.30
4 Airdac	4-phase et neutre, 2.5 La masse	50	0.16
6 Airdac	6-phase et neutre, 4 Masse	65	0,22
10 Airdac	10-phase et neutre, 7.5 La masse	90	0.32
16 Airdac	16-phase et neutre, 10 Masse	125	0.49
4 Airdac II	4	50	0.12
10 Airdac II	10	86	0.25
16 Airdac II	16	125	0.41
