600/1000V BS 5467 4core 240mm2 Câble électrique souterrain armé en acier XLPE

600/1000V BS 5467 4core 240mm2 Câble électrique souterrain armé en acier XLPE image

Get Latest Price Request a quote

Product Details

N° de Modèle.

YJV32 YJV22

Matériau isolant

XLPE

Matériau de la gaine

PVC

Forme Matériel

Fil rond

Fil Matériau du noyau

cuivre doux recuit pur

Certificat

ISO, CE, RoHS, VDE

Modèle

yjv32 yjv22

Marque

qifan

standard

cei 60502-1 bs 5467

ignifuge

cei 60332

personnel

3048

206

Paquet de Transport

tambour

Spécifications

1.5 mm2

Marque Déposée

qifan

Origine

Chine

Code SH

8544492100

Capacité de Production

200 000 km/mois

Product Description

Câble en acier blindé XLPE/PVC/SWA/PVC 600/1000V CU/XLPE câble en acier blindé XLPE Câble d’alimentation BS 5467

CU/XLPE/PVC/SWA/PVC

Sélection de câble

Il est essentiel que le type de câble commandé soit adapté à l’utilisation prévue. Le choix des câbles sera basé sur une gamme complète de facteurs, notamment les spécifications d’installation, les réglementations locales pertinentes et les performances des types de câbles appropriés. Il est donc impossible de fournir un guide de sélection de câbles concluant et nous vous conseillons de nous contacter pour obtenir des conseils spécialisés sur les conceptions adaptées à vos besoins spécifiques en matière de câbles.

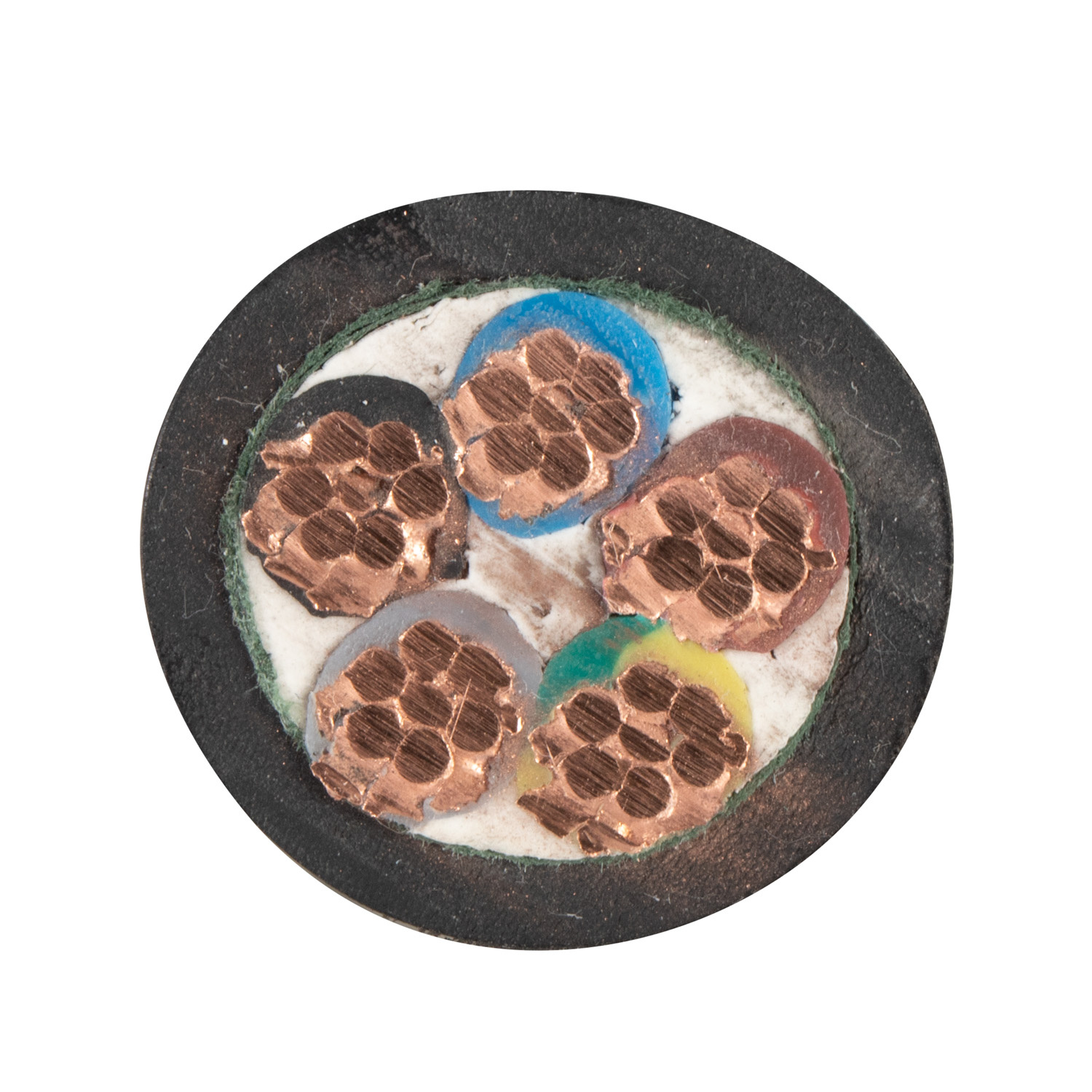

Structure de câble

Conducteurs

Les conducteurs doivent être en cuivre ou en aluminium, en forme de section circulaire (non compacté ou compacté) ou en forme de forme, classe 1 ou classe 2 selon IEC 60228, BS en 60228. Pour les petites tailles, un conducteur circulaire solide, classe 1 selon IEC 60228, BS en 60228 peut également être fourni sur demande.

Isolation

Le matériau et l’épaisseur du XLPE doivent être conformes à la norme CEI 60502-1 ou BS 5467 pour un fonctionnement continu à 90 °C.

Le matériau et l’épaisseur du PVC doivent être conformes à la norme CEI 60502-1 ou BS 6346. Matériau d’isolation PVC-PVC/A selon IEC 60502 ou TI1 selon BS en 50363.

L’isolation en PVC selon la norme SASO 1694 pour un fonctionnement continu à 85 °C est également disponible sur demande.

Assemblage

Deux, trois, quatre ou cinq conducteurs isolés sont disposés ensemble avec des charges non hygroscopiques compatibles avec le matériau d’isolation.

Gaine interne

L’assemblage est recouvert d’une couche extrudée de PVC. Dans le cas de câbles non blindés, cette couche peut être omise si la forme extérieure du câble reste pratiquement circulaire.

Armure

Fils en acier galvanisé appliqués en hélice sur la literie conformément à la norme CEI 60502-1 ou à la norme BS 5467, BS 6346. (Les câbles à conducteur unique doivent être blindés en fil d’aluminium)(SWA/AWA)
Double rubans d’acier appliqués en hélices sur la literie de multi-conducteurs Câbles conformément à la norme CEI 60502-1.(STA)

Gaine extérieure

La gaine extérieure sera extrudée en PVC/ST2 conformément à la norme CEI 60502-1, type 9 conformément à la norme BS 7655. Type spécial de matériau de revêtement en PVC tel que PVC ignifuge, PVC anti-termite et anti-rodent, PVC ultraviolet, PVC résistant à l’huile, etc. Sont disponibles sur demande. D’autres matériaux de revêtement spéciaux tels que LLDPE, MDPE, HDPE, LSF, CPE, etc. Sont également disponibles.

Performances de flamme des gaines de câble

Les câbles peuvent être fournis avec une gaine extérieure en PVC ignifuge spéciale pour être conformes aux exigences de test de flamme des normes CEI 60332-3-22, CEI 60332-3-23 et CEI 60332-3-24, peuvent également fournir des câbles avec un matériau sans halogène à faible émission de fumée (LSHF) conformément à la norme CEI 60502-1, BS 7211, BS 6724 ou à d’autres normes équivalentes.

Standard :

IEC,BS,VDE,AS/NZS,ICEA,JIS, etc., conception et fabrication de câbles d’alimentation spéciaux conformément à aux autres normes requises par le client

Type et nom :

Type	Désignation	Applications
VV	Conducteur en cuivre, isolation PVC, câble d’alimentation gainé PVC	Pour une pose à l’intérieur, dans un tunnel ou une tranchée de câble, ne pouvant supporter des forces mécaniques externes .le câble à conducteur simple n’ est pas autorisé à se poser dans un conduit magnétique.
VLV	Conducteur en aluminium, isolation PVC, câble d’alimentation gainé PVC
VY	Conducteur en cuivre, isolation PVC, câble d’alimentation gainé PE
VLY	Conducteur en aluminium, isolation PVC, câble d’alimentation gainé PE
VV22	Conducteur en cuivre, isolation PVC, ruban d’acier blindé, câble d’alimentation gainé PVC	Pour une pose à l’intérieur, dans un tunnel dans une tranchée de câble ou directement dans le sol, capable de supporter des forces mécaniques externes. Le câble à un seul conducteur ne peut pas se poser dans le conduit magnétique.
VLV22	Conducteur en aluminium, isolation PVC, ruban d’acier blindé, câble d’alimentation gainé PVC
VV23	Conducteur en cuivre, isolation PVC, ruban d’acier blindé, câble d’alimentation gainé PE
VLV23	Conducteur en aluminium, isolation PVC, ruban d’acier blindé, câble d’alimentation gainé PE
VV32	Conducteur en cuivre, isolation PVC, câble d’alimentation blindé en fil d’acier, gaine PVC	Pour une pose à l’intérieur, dans une tranchée de câble de tunnel, bien ou directement dans le sol, capable de supporter forces mécaniques externes et une certaine force de traction.
VLV32	Conducteur en aluminium, isolation PVC, câble d’alimentation blindé en fil d’acier, gaine PVC
VV33	Conducteur en cuivre, isolation PVC, câble d’ alimentation blindé en fil d’acier, gaine PE
VLV33	Conducteur en aluminium, isolation PVC, câble d’ alimentation blindé en fil d’acier, gaine PE

Type et nom :

Type	Désignation	Applications
JJ	Conducteur en cuivre, isolé XLPE, câble d’alimentation gainé PVC	Pour une pose à l’intérieur, dans un tunnel ou une tranchée de câble, ne pouvant supporter des forces mécaniques externes .le câble à conducteur simple n’ est pas autorisé à se poser dans un conduit magnétique.
JLV	Conducteur en aluminium, isolation XLPE, câble d’alimentation gainé PVC
JJJ	Conducteur en cuivre, isolé XLPE, câble d’alimentation gainé en PE
JJJJLY	Conducteur en aluminium, isolé XLPE, câble d’alimentation avec gaine en PE
YJV22	Conducteur en cuivre, isolé XLPE, ruban d’acier blindé, câble d’alimentation gainé de PVC	Pour une pose à l’intérieur, dans un tunnel dans une tranchée de câble ou directement dans le sol, capable de supporter des forces mécaniques externes. Le câble à un seul conducteur ne peut pas se poser dans le conduit magnétique.
YJLV22	Conducteur en aluminium, isolé par XLPE, ruban d’acier blindé, câble d’alimentation gainé de PVC
YJV23	Conducteur en cuivre, isolé par XLPE, ruban d’acier blindé, câble d’alimentation gainé en PE
JLV23	Conducteur en aluminium, isolé par XLPE, ruban d’acier blindé, câble d’alimentation gainé en PE
YJV32	Conducteur en cuivre, isolé par XLPE, câble d’ alimentation blindé en fil d’acier, gaine PVC	Pour une pose à l’intérieur, dans une tranchée de câble de tunnel, bien ou directement dans le sol, capable de supporter forces mécaniques externes et une certaine force de traction.
YJLV32	Conducteur en aluminium, isolé par XLPE, câble d’ alimentation blindé en fil d’acier, gaine PVC
YJV33	Conducteur en cuivre, isolé par XLPE, câble d’ alimentation blindé en fil d’acier, gaine en PE
YJLV33	Conducteur en aluminium, isolé par XLPE, câble d’ alimentation blindé en fil d’acier, gaine en PE

Fiche technique des câbles

N° x mm2	Phase		Neutre/Terre		Gaine interne	Blindé	Gaine extérieure		Poids du câble
N° x mm2	Diamètre du conducteur mm	Épaisseur de XLPE mm	Diamètre du conducteur mm	Épaisseur de XLPE mm	Épaisseur mm	Diamètre du fil mm	Épaisseur de la gaine mm	Diamètre complet mm	YJV32 (CU) kg/km	YJLV32 (AL) kg/km
4*1.5	1.38	0.7	–	–	1	0.8	1.8	14.3	391.3	353.7
4*2.5	1.78	0.7	–	–	1	0.8	1.8	15.3	459.7	397.2
4*4	2.25	0.7	–	–	1	0.8	1.8	16.4	551.7	451.8
4*6	2.76	0.7	–	–	1	1.25	1.8	18.6	800.7	650.4
4*10	4	0.7	–	–	1	1.25	1.8	21.6	1089.3	837.6
4*16	5.1	0.7	–	–	1	1.6	1.8	24.9	1543	1151.1
4*25	6.3	0.9	–	–	1	1.6	1.8	28.8	2094.7	1481.8
4*35	6.2	0.9	–	–	1	1.6	1.9	27	2386	1531.9
4*50	7.6	1	–	–	1	1.6	2	30.7	3014.1	1858.5
4*70	8.8	1.1	–	–	1.2	2	2.2	35.4	4298.9	2603.3
4*95	10.5	1.1	–	–	1.2	2	2.3	39.3	5480.4	3149.3
4*120	11.2	1.2	–	–	1.4	2.5	2.5	43.1	6972.2	4033.1
4*150	13	1.4	–	–	1.4	2.5	2.6	48.2	8452.2	4784.6
4*185	14.5	1.6	–	–	1.6	2.5	2.8	53.1	10276.8	5704.9
4*240	16.2	1.7	–	–	1.6	2.5	3	57.7	12650.1	6721.6
4*300	19	1.8	–	–	1.6	2.5	3.2	64.7	15397.1	7986.5
5*1.5	1.38	0.7	1.38	0.7	1	0.8	1.8	15.1	431	384
5*2.5	1.78	0.7	1.78	0.7	1	0.8	1.8	16.2	518.9	440.7
5*4	2.25	0.7	2.25	0.7	1	1.25	1.8	18.4	762.6	637.7
5*6	2.76	0.7	2.76	0.7	1	1.25	1.8	19.7	909.8	722
5*10	4	0.7	4	0.7	1	1.25	1.8	23.1	1245.8	931.2
5*16	5.1	0.7	5.1	0.7	1	1.6	1.8	26.8	1797.5	1307.6
5*25	6.3	0.9	6.3	0.9	1	1.6	1.8	31.1	2444.2	1678
5*35	7	0.9	7	0.9	1	1.6	1.9	33.2	2988.7	1921.1
5*50	8.2	1	8.2	1	1.2	2	2.1	38.5	4106.2	2661.7
5*70	5.1	1.1	10	1.1	1.2	2	2.3	38.2	5129	3009.5
5*95	6.2	1.1	11.6	1.1	1.4	2.5	2.4	43.6	6956.4	4042.5
5*120	6.6	1.2	13	1.2	1.4	2.5	2.6	46.8	8317.7	4643.9
5*150	7.6	1.4	14.6	1.4	1.6	2.5	2.8	52.4	10163.5	5579
5*185	8.5	1.6	16.2	1.6	1.6	2.5	3	57.4	12320.8	6605.8
5*240	9.6	1.7	18.4	1.7	1.6	2.5	3.2	62.8	15266.7	7856.1
5*300	10.8	1.8	20.6	1.8	1.8	3.15	3.4	70.1	19366.5	10103.3
32.5+11.5	1.78	0.7	1.38	0.7	1	0.8	1.8	15.1	442.9	386.6
34+12.5	2.25	0.7	1.78	0.7	1	0.8	1.8	16.1	527.8	437.3
36+14	2.76	0.7	2.25	0.7	1	1.25	1.8	18.3	776.2	638.6
310+16	4	0.7	2.76	0.7	1	1.25	1.8	20.8	1014	787.7
316+110	5.1	0.7	4	0.7	1	1.25	1.8	23.6	1322.2	965.4
325+116	6.3	0.9	5.1	0.7	1	1.6	1.8	27.8	1953.6	1395.9
335+116	6.7	0.9	5.1	0.7	1	1.6	1.8	28.8	2295.1	1556.6
350+125	7.4	1	6.3	0.9	1	1.6	1.9	31.1	2847.6	1827.7
370+135	8.7	1.1	7	0.9	1.2	2	2.1	36.2	4015.5	2530.3
395+150	10.5	1.1	8.2	1	1.2	2	2.2	40.5	5076.7	3039.4
3120+170	11.6	1.2	10	1.1	1.2	2	2.4	43.9	6227.1	3598.8
3150+170	13	1.4	10	1.1	1.4	2.5	2.5	49.7	7816.5	4641.9
3185+195	14.5	1.6	11.6	1.1	1.4	2.5	2.7	54.5	9503.8	5492.1
3240+1120	16.5	1.7	13	1.2	1.6	2.5	2.9	60.4	11746.4	6565.3
3300+1150	18.8	1.8	14.6	1.4	1.6	2.5	3	66.3	14126	7651.2
32.5+21.5	1.78	0.7	1.38	0.7	1	0.8	1.8	15.8	484.5	418.8
34+22.5	2.25	0.7	1.78	0.7	1	1.25	1.8	17.8	702.1	596
36+24	2.76	0.7	2.25	0.7	1	1.25	1.8	19.2	853.3	690.7
310+26	4	0.7	2.76	0.7	1	1.25	1.8	21.7	1110	846.1
316+210	5.1	0.7	4	0.7	1	1.6	1.8	25.6	1635.8	1216.1
325+216	6.3	0.9	5.1	0.7	1	1.6	1.8	29.3	2182.1	1526.4
335+216	6.5	0.9	5.1	0.7	1	1.6	1.8	29.1	2453.2	1616.7
350+225	7.4	1	6.3	0.9	1	1.6	2	32.2	3125.6	1952.5
370+235	9	1.1	7	0.9	1.2	2	2.1	37.9	4482.4	2783.7
395+250	10.7	1.1	8.2	1	1.2	2	2.3	42.4	5679.2	3353.1
3120+270	12	1.2	10	1.1	1.4	2.5	2.5	47.8	7499.7	4447.5
3150+270	13.4	1.4	10	1.1	1.4	2.5	2.6	52.3	8649.7	5051.2
3185+295	15	1.6	11.6	1.1	1.6	2.5	2.8	57.9	10681.1	6086.6
3240+2120	17	1.7	13	1.2	1.6	2.5	3	63.6	13074.7	7158.8
3300+2150	19.2	1.8	14.6	1.4	1.6	2.5	3.2	69.7	15769.3	8377.6

Remarque :
Fils en acier galvanisé appliqués en hélice sur la literie conformément à la norme CEI 60502-1 ou à la norme BS 5467, BS 6346.
Les câbles à simple conducteur doivent être blindés en fil d’aluminium)
