Conducteur en aluminium stranded AAC fabriqué à Jinshui

Conducteur toronné en aluminium AAC fabriqué à Jinshui

Brève introduction

1. Spécification :

(1) conducteur tout aluminium (AAC)

(2) tous les conducteurs en alliage aluminimum (AAAC)

(3) conducteur en aluminium renforcé (ACSR)

(4) ACSR de type anticorrosion

(5) conducteur aluminimum renforcé en acier revêtu d’aluminimum (ACSR/AW)

(6)conducteur en acier aluminimum de terre arrière renforcé (ACSR/RE)

(7)conducteur aluminimum renforcé en alliage aluminimum (ACAR)

2. Normes de fabrication Elatives : IEC83, IEC1089, 31, B232, BS215, DIN48204.



1). NORME : IEC61089, BS215 PARTIE 2, ASTM B232, DIN48204, BS EN50182.

2). Spécification : l’ACSR est composé de fils en acier galvanisé dénudés, concentriques et multibrins, avec des fils en aluminium entourés d’une ou plusieurs couches de. L’ACSR graissé peut également être fourni.

3). Application : ACSR est largement utilisé dans les lignes de transmission et de distribution d’énergie électrique aériennes avec divers niveaux de tension.



Tous conducteurs en aluminium (AAC) et conducteurs en aluminium (ACSR) renforcés pour ASTM



(AAC, ACCR, AAAC, ACSR) en général, la confirmation de la norme est 398 (partie I, II, IV), CEI-228

(AAAC) conducteur conformément à la norme ASTM-B-399-1992

(AAAC) conducteur conforme à la norme BS-3242-1970

(AAAC) LE CONDUCTEUR EST : 398-IV-1994

(ACSR) selon la norme ASTM-B-233-1992

(AAC) selon BS-215-1-1970

(AAC) selon LA NORME IS-398-1: 1976

(AAC) conformément à la norme ASTM-B-231-1990

(ACSR) selon : 398-II : 1976 et EST : 398-V : 1992

(ACSR) BS-215-II-1970

(AACSR) conformément à la norme CEI-1089-1191

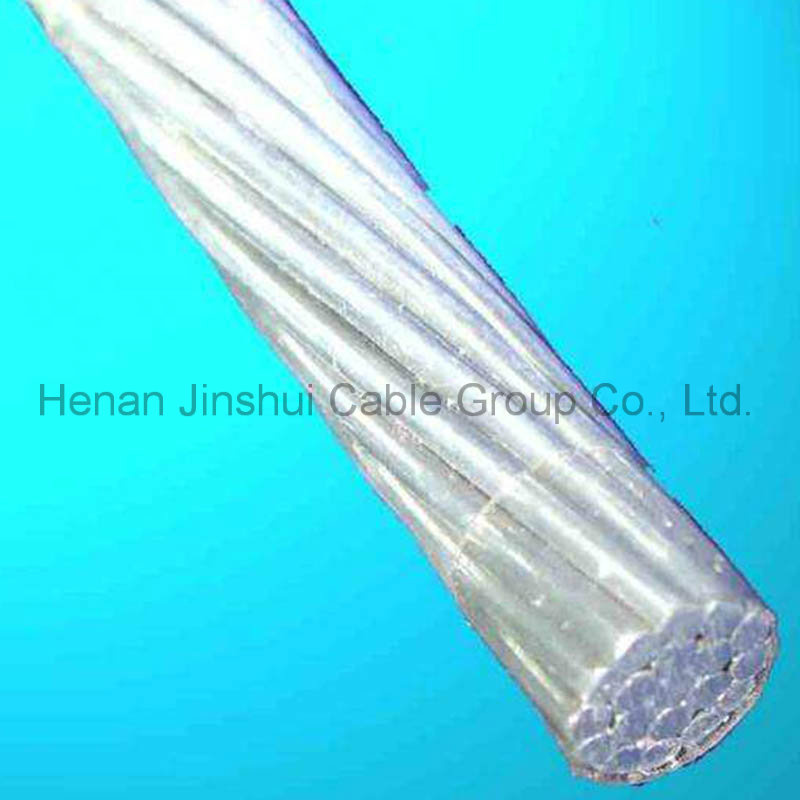

AAC (tous conducteurs en aluminium) convient pour les lignes électriques aériennes.

Nous pouvons fournir ce conducteur selon différentes normes reconnues, telles que IEC61089, BS215, BS en 50182:2001, ASTM B231, CSA C49, DIN480201, JIS C3109, les spécifications spéciales du client peuvent également être satisfaites.

Câble ACSR ou ACSR ou conducteur ACSR utilisé pour la distribution électrique et les lignes de transmission de la tête pour la distribution de l’alimentation.

Applications :

Utilisé comme câble de transmission aérien nu et comme câble de distribution primaire et secondaire. ACSR offre une résistance optimale pour la conception de ligne. La bande de carottis en acier variable permet d’obtenir la résistance souhaitée sans sacrifier l’intégrité.

Construction :

Fils en alliage d’aluminium 1350-H-19, torsadés de façon concentrique autour d’un noyau en acier. Le fil conducteur pour ACSR est disponible avec galvanisation de classe A, B ou C ; revêtement en aluminium « aluminisé » (AZ) ou revêtement en aluminium (AW). Une protection anticorrosion supplémentaire est disponible par application de graisse sur la corrosion ou la perfusion du câble complet avec de la graisse.

Remarques :

La résistance est calculée en utilisant des incréments standard ASTM de ponçage et de conductivité du métal de 61.2% IACS pour EC (1350) et de 8% IACS pour l’acier. La résistance c.a. (60 Hz) inclut le facteur de perte d’hystérésis dépendant du courant pour les constructions à 1 et 3 couches.

Les valeurs nominales de courant sont basées sur une température du conducteur de 75 °C, une température ambiante de 25 °C, un vent de 2 pi/s, 96 W/m2 Soleil de ft, 0.5 coefficients d’émissivité et d’absorption.
