Conducteur en aluminium nu conducteur en acier renforcé
Application :
Conducteur en aluminium renforcé d’acier (ACSR) est utilisé pour les lignes de transmission et de distribution aériennes. Également, comme messager neutre pour les câbles multiplex basse tension. Les ACSR ont une résistance plus élevée à la corrosion. Il peut être utilisé dans les régions côtières en raison de son degré élevé de résistance à la corrosion et il est également largement utilisé dans les industries du chemin de fer et du métro.
Normes applicables :
Le conducteur en aluminium renforcé d’acier (ACSR) est fabriqué conformément aux normes ASTM B-232, ASTM B 549, BS en-50182, CSA C 61089, AS/NZS 3607, DIN 48204, CEI 61089, GB/T 1179.CSA C49.2-10, ASTM B711 ou les normes convenues par les clients et par nous.
Avantages
L’ACSR offre un poids léger, une conductivité élevée et une résistance à la corrosion. L’aluminium a une conductivité élevée, qui peut efficacement transmettre l’électricité et réduire la perte d’énergie électrique. Il peut être utilisé dans des conditions environnementales difficiles, telles que les températures élevées, l’humidité élevée, les alcalis forts, les acides et autres environnements.
Portée de la production :
Selon nos machines de production, les produits ACSR pourraient atteindre une section transversale max. De 3500MCM/1750mm2, max. Les numéros de segment sont 127.
Construction :

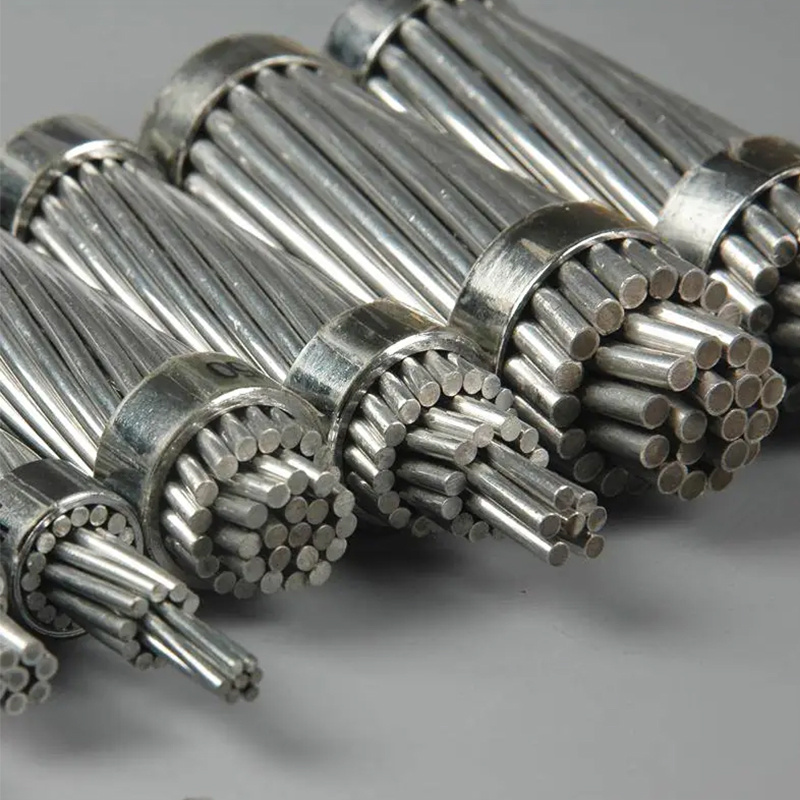

ACSR : fils en aluminium, torsadés de façon concentrique autour du fil en acier galvanisé.
NORME ASTM B-230/B-232/B498 :
| Nom du code | Zone | Bande et diamètre | Diamètre total approx | Masse linéaire | Résistance à la traction nominale | Résistance maximale c.c. à 20 ºC | ||||||
| Alu. | Acier | Total | Alu. | Acier | ||||||||
| AWG ou MCM | mm2 | mm2 | mm2 | Non | mm | Non | mm | mm | kg/km | DaN | Ω/km | |
| wren | 8 | 8.34 | 1.39 | 9.73 | 6 | 1.33 | 1 | 1.33 | 3.99 | 33.7 | 308 | 3.43035 |
| Turquie | 6 | 13.29 | 2.19 | 15.48 | 6 | 1.68 | 1 | 1.68 | 5.04 | 54.0 | 524 | 2.15860 |
| Cygne | 4 | 21.16 | 3.55 | 24.71 | 6 | 2.12 | 1 | 2.12 | 6.36 | 85.0 | 832 | 1.35570 |
| Swante | 4 | 21.16 | 5.35 | 26.50 | 7 | 1.96 | 1 | 2.61 | 6.53 | 100.0 | 1053 | 1.35570 |
| Déglutissez | 3 | 26.69 | 4.45 | 31.14 | 6 | 2.38 | 1 | 2.38 | 7.14 | 107.9 | 1021 | 1.07124 |
| Bruant | 2 | 33.61 | 5.61 | 39.22 | 6 | 2.67 | 1 | 2.67 | 8.01 | 136.0 | 1270 | 0.85350 |
| Épater | 2 | 33.61 | 8.52 | 42.13 | 7 | 2.47 | 1 | 3.30 | 8.24 | 159.0 | 1611 | 0.85350 |
| Robin | 1 | 42.39 | 7.10 | 49.49 | 6 | 3.00 | 1 | 3.00 | 9.00 | 171.0 | 1585 | 0.67670 |
| Corbeau | 1/0 | 53.48 | 8.90 | 62.38 | 6 | 3.37 | 1 | 3.37 | 10.11 | 216.0 | 1932 | 0.53640 |
| Caille | 2/0 | 67.42 | 11.23 | 78.65 | 6 | 3.78 | 1 | 3.78 | 11.34 | 273.0 | 2362 | 0.42550 |
| Pigeon | 3/0 | 85.03 | 14.19 | 99.22 | 6 | 4.25 | 1 | 4.25 | 12.75 | 343.0 | 2941 | 0.33730 |
| Pingouin | 4/0 | 107.23 | 17.87 | 125.10 | 6 | 4.77 | 1 | 4.77 | 14.31 | 433.0 | 3706 | 0.26750 |
| Tétras | 80.000 | 40.52 | 14.13 | 54.65 | 8 | 2.54 | 1 | 4.24 | 9.32 | 222 | 2360 | 0.71150 |
| Pétrel | 101.800 | 51.61 | 30.06 | 81.67 | 12 | 2.34 | 7 | 2.34 | 11.71 | 378 | 4715 | 0.56130 |
| Minorque | 110.800 | 56.13 | 32.77 | 88.90 | 12 | 2.44 | 7 | 2.44 | 12.22 | 412 | 5125 | 0.51610 |
| Glorn | 134.600 | 68.19 | 39.81 | 108.00 | 12 | 2.69 | 7 | 2.69 | 13.46 | 500 | 6170 | 0.42480 |
| Guinée | 159.000 | 80.58 | 46.97 | 127.55 | 12 | 2.92 | 7 | 2.92 | 14.63 | 590 | 7255 | 0.35950 |
| Dotterel | 176.900 | 89.48 | 52.19 | 141.67 | 12 | 3.08 | 7 | 3.08 | 15.42 | 657 | 7850 | 0.32370 |
| Dorking | 190.800 | 96.71 | 56.39 | 153.10 | 12 | 3.20 | 7 | 3.20 | 16.03 | 709 | 8480 | 0.29950 |
| Brahma | 203.200 | 102.97 | 91.87 | 194.84 | 16 | 2.86 | 19 | 2.48 | 18.14 | 1007 | 12880 | 0.28130 |
| Cochon | 211.300 | 107.10 | 62.45 | 169.55 | 12 | 3.37 | 7 | 3.37 | 16.84 | 765 | 9390 | 0.27050 |
| Waxwing | 266.800 | 135.16 | 7.48 | 142.64 | 18 | 3.09 | 1 | 3.09 | 15.45 | 431.0 | 3027 | 0.21330 |
| Perdrix | 266.800 | 135.16 | 22.00 | 157.16 | 26 | 2.57 | 7 | 2.00 | 16.28 | 546.0 | 5029 | 0.21430 |
| Autruche | 300.000 | 152.00 | 24.71 | 176.71 | 26 | 2.73 | 7 | 2.12 | 17.28 | 614.0 | 5652 | 0.19060 |
| Merlin | 336.400 | 170.45 | 9.48 | 179.93 | 18 | 3.47 | 1 | 3.47 | 17.35 | 544.0 | 3823 | 0.16910 |
| Linnet | 336.400 | 170.45 | 27.81 | 198.26 | 26 | 2.89 | 7 | 2.25 | 18.31 | 689.0 | 6271 | 0.16990 |
| Oriole | 336.400 | 170.45 | 39.81 | 210.26 | 30 | 2.69 | 7 | 2.69 | 18.83 | 784.0 | 7745 | 0.17040 |
| Chickadee | 397.500 | 201.42 | 11. 16 | 212.58 | 18 | 3.77 | 1 | 3.77 | 18.85 | 642.0 | 4399 | 0.14310 |
| Brent | 397.500 | 201.42 | 26.13 | 227.55 | 24 | 3.27 | 7 | 2.18 | 19.61 | 762.0 | 6469 | 0.14380 |
| Ibis | 397.500 | 201.42 | 32.77 | 234.19 | 26 | 3.14 | 7 | 2.44 | 19.88 | 814.0 | 7211 | 0.14380 |
| Lark | 397.500 | 201.42 | 46.97 | 248.39 | 30 | 2.92 | 7 | 2.92 | 20.44 | 927.0 | 8869 | 0.14420 |
| Pelican | 477.000 | 241.68 | 13.42 | 255.10 | 18 | 4.12 | 1 | 4.14 | 20.70 | 771.0 | 5216 | 0.11930 |
| Scintillement | 477.000 | 241.68 | 31.29 | 272.97 | 24 | 3.58 | 7 | 2.39 | 21.49 | 915.0 | 7666 | 0.11990 |
| Buse | 477.000 | 241.68 | 39.42 | 281.10 | 26 | 3.44 | 7 | 2.67 | 21.79 | 978.0 | 8665 | 0.11990 |
| Poule | 477.000 | 241.68 | 56.39 | 298.07 | 30 | 3.20 | 7 | 3.20 | 22.40 | 1112.0 | 10534 | 0.12010 |
| Nom du code | Zone | Bande et diamètre | Diamètre total approx | Masse linéaire | Résistance à la traction nominale | Résistance maximale c.c. à 20 ºC | ||||||
| Alu. | Acier | Total | Alu. | Acier | ||||||||
| AWG ou MCM | mm2 | mm2 | mm2 | Non | mm | Non | mm | mm | kg/km | DaN | Ω/km | |
| Osprey | 556.500 | 282.00 | 15.68 | 297.68 | 18 | 4.47 | 1 | 4.47 | 22.35 | 899.0 | 6088 | 0.10220 |
| Parapet | 556.500 | 282.00 | 36.58 | 318.58 | 24 | 3.87 | 7 | 2.58 | 23.22 | 1067.0 | 8822 | 0.10270 |
| Colombe | 556.500 | 282.00 | 45.94 | 327.94 | 26 | 3.72 | 7 | 2.89 | 23.55 | 1140.0 | 10103 | 0.10270 |
| Aigle | 556.500 | 282.00 | 65.81 | 347.81 | 30 | 3.46 | 7 | 3.46 | 24.21 | 1298.0 | 13392 | 0.10300 |
| Paon | 605.000 | 306.58 | 39.74 | 346.32 | 24 | 4.03 | 7 | 2.69 | 24.20 | 1160.0 | 9588 | 0.09450 |
| Accroupi | 605.000 | 306.58 | 49.94 | 356.52 | 26 | 3.87 | 7 | 3.01 | 24.51 | 1240.0 | 10841 | 0.09450 |
| Canard de bois | 605.000 | 306.58 | 71.55 | 378.13 | 30 | 3.61 | 7 | 3.61 | 25.25 | 1411.0 | 12884 | 0.09470 |
| Sarcelle | 605.000 | 306.58 | 69.87 | 376.45 | 30 | 3.61 | 19 | 2.16 | 25.24 | 1399.0 | 13359 | 0.09470 |
| Kingbird | 636.000 | 322.26 | 17.90 | 340.16 | 18 | 4.78 | 1 | 4.78 | 23.88 | 1028.0 | 6956 | 0.08945 |
| OK | 636.000 | 322.26 | 41.81 | 364.07 | 24 | 4.14 | 7 | 2.76 | 24.84 | 1219.0 | 10083 | 0.08989 |
| Grosbeak | 636.000 | 322.26 | 52.45 | 374.71 | 26 | 3.97 | 7 | 3.09 | 25.15 | 1302.0 | 11180 | 0.08989 |
| Scoter | 636.000 | 322.26 | 75.22 | 394.48 | 30 | 3.70 | 7 | 3.70 | 25.88 | 1484.0 | 13544 | 0.09011 |
| Egret | 636.000 | 322.26 | 73.55 | 395.81 | 30 | 3.70 | 19 | 2.22 | 25.90 | 1470.0 | 14055 | 0.09011 |
| Rapide | 636.000 | 322.26 | 8.96 | 331.22 | 36 | 3.38 | 1 | 3.38 | 23.62 | 958.0 | 6052 | 0.08945 |
| Flamingo | 666.600 | 337.74 | 43.81 | 381.55 | 24 | 4.23 | 7 | 2.82 | 25.40 | 1278.0 | 10566 | 0.08577 |
| Gannet | 666.600 | 337.74 | 55.03 | 392.77 | 26 | 4.07 | 7 | 3.16 | 25.76 | 1365.0 | 11733 | 0.08577 |
| Pilotis | 715.500 | 362.58 | 46.97 | 409.55 | 24 | 4.39 | 7 | 2.92 | 26.31 | 1372.0 | 11335 | 0.07989 |
| Démarrage | 715.500 | 362.58 | 59.03 | 421.61 | 26 | 4.21 | 7 | 3.28 | 26.68 | 1466.0 | 12591 | 0.07989 |
| Redwing | 715.500 | 362.58 | 82.58 | 445.16 | 30 | 3.92 | 19 | 2.35 | 27.43 | 1653.0 | 15394 | 0.08009 |
| Fougère | 795.000 | 402.84 | 27.87 | 430.71 | 45 | 3.38 | 7 | 2.25 | 27.03 | 1333.0 | 9737 | 0.07191 |
| Condor | 795.000 | 402.84 | 52.19 | 455.03 | 54 | 3.08 | 7 | 3.08 | 27.72 | 1524.0 | 12445 | 0.07911 |
| Cuckoo | 795.000 | 402.84 | 52.19 | 455.03 | 24 | 4.62 | 7 | 3.08 | 27.74 | 1522.0 | 12394 | 0.07191 |
| Drake | 795.000 | 402.84 | 65.51 | 468.45 | 26 | 4.44 | 7 | 3.45 | 28.11 | 1628 | 13992 | 0.07191 |
| Pied | 795.000 | 402.84 | 11.16 | 414.00 | 36 | 3.77 | 1 | 3.77 | 26.41 | 1198 | 7485 | 0.07156 |
| Mallard | 795.000 | 402.84 | 91.87 | 484.71 | 30 | 4.14 | 19 | 2.48 | 28.96 | 1838 | 17118 | 0.07208 |
| Ruddy | 900.000 | 456.06 | 31.54 | 487.60 | 45 | 3.59 | 7 | 2.40 | 28.73 | 1510 | 10931 | 0.06351 |
| Canari | 900.000 | 456.06 | 59.10 | 515.16 | 54 | 3.28 | 7 | 3.28 | 29.52 | 1724 | 14095 | 0.06351 |
| Rail | 954.000 | 483.42 | 33.42 | 516.84 | 45 | 3.70 | 7 | 2.47 | 29.61 | 1601 | 11585 | 0.05992 |
| Caoiseau | 954.000 | 483.42 | 13.42 | 496. 84 | 36 | 4.14 | 1 | 4.14 | 28.95 | 1438 | 8766 | 0.05962 |
| Cardinal | 954.000 | 483.42 | 62.65 | 546. 07 | 54 | 3.38 | 7 | 3.38 | 30.42 | 1829 | 14936 | 0.05992 |
| Ortolan | 1033.500 | 523.68 | 36.19 | 559. 87 | 45 | 3.85 | 7 | 2.57 | 30.81 | 1734 | 12310 | 0.05331 |
| Tanager | 1033.500 | 523.68 | 14.51 | 538.19 | 36 | 4.30 | 1 | 4.30 | 30.12 | 1556 | 9493 | 0.05504 |
| Courlis | 1033.500 | 523.68 | 67.87 | 591.55 | 54 | 3.52 | 7 | 3.52 | 31.68 | 1981 | 16180 | 0.05531 |
| Bluejay | 1113.000 | 563.93 | 39.03 | 602.96 | 45 | 4.00 | 7 | 2.66 | 31.98 | 1868 | 13263 | 0.05136 |
| Fin. | 1113.000 | 563.93 | 71.55 | 635.48 | 54 | 3.65 | 19 | 2.19 | 32.85 | 2130 | 17441 | 0.05161 |
| Nom du code | Zone | Bande et diamètre | Diamètre total approx | Masse linéaire | Résistance à la traction nominale | Résistance maximale c.c. à 20 ºC | ||||||
| Alu. | Acier | Total | Alu. | Acier | ||||||||
| AWG ou MCM | mm2 | mm2 | mm2 | Non | mm | Non | mm | mm | kg/km | DaN | Ω/km | |
| Banderole | 1192.500 | 604.26 | 41.55 | 645.81 | 48 | 4.14 | 7 | 2.76 | 33.12 | 2001 | 14179 | 0.04793 |
| Grackle | 1192.500 | 604.26 | 76.58 | 680.84 | 54 | 3.77 | 19 | 2.27 | 33.97 | 2282 | 18678 | 0.04817 |
| Bittern | 1272.000 | 644.51 | 44.52 | 689.03 | 45 | 4.27 | 7 | 2.85 | 34.17 | 2134 | 15148 | 0.04494 |
| Faisan | 1272.000 | 644.51 | 81.63 | 726.19 | 54 | 3.90 | 19 | 2.34 | 35.10 | 2433 | 19400 | 0.04516 |
| Skylark | 1272.000 | 644.51 | 17.87 | 662.38 | 36 | 4.78 | 1 | 4.78 | 33.42 | 1917 | 11585 | 0.04472 |
| Balancier | 1351.500 | 684.84 | 47.10 | 731.94 | 45 | 4.40 | 7 | 2.92 | 35.16 | 2266 | 16070 | 0.04230 |
| Martin | 1351.500 | 684.84 | 88.71 | 771.55 | 54 | 4.02 | 19 | 2.41 | 36.17 | 2585 | 20605 | 0.04250 |
| Bobolink | 1431.000 | 725.10 | 50.32 | 775.42 | 45 | 4.53 | 7 | 3.02 | 36.24 | 2402 | 17071 | 0.03994 |
| Pluvier | 1431.000 | 725.10 | 91.87 | 816.97 | 54 | 4.14 | 19 | 2.48 | 37.24 | 2738 | 21824 | 0.04013 |
| Nuthatch | 1510.500 | 765.35 | 52.90 | 818.25 | 45 | 4.65 | 7 | 3.10 | 37.20 | 2534 | 17789 | 0.03784 |
| Perroquet | 1510.500 | 765.35 | 96.84 | 862.19 | 54 | 4.25 | 19 | 2.55 | 38.25 | 2890 | 23020 | 0.03802 |
| Revers | 1590.000 | 805.68 | 55.48 | 861.16 | 45 | 4.77 | 7 | 3.18 | 38.16 | 2667 | 18702 | 0.03595 |
| Falcon | 1590.000 | 805.68 | 102.10 | 907.81 | 54 | 4.36 | 19 | 2.62 | 39.26 | 3042 | 24255 | 0.03613 |
| Chukar | 1780.000 | 902.70 | 73.51 | 902.72 | 84 | 3.70 | 19 | 2.22 | 40.70 | 3086 | 22685 | 0.03245 |
| Bluebird | 2156.000 | 1092.00 | 88.80 | 1092.28 | 84 | 4.07 | 19 | 2.44 | 44.76 | 3733 | 26830 | 0.02681 |
| Kiwi | 2167.000 | 1100.00 | 47.50 | 1099.20 | 72 | 4.41 | 7 | 2.94 | 44.07 | 3427 | 22160 | 0.02684 |
| Thrasher | 2312.000 | 1170.80 | 65.15 | 1170.80 | 76 | 4.43 | 19 | 2.09 | 45.90 | 3767 | 25300 | 0.02478 |
* nous pouvons concevoir et produire selon les exigences du client.
