Conducteur en aluminium nu renforcé par de l′acier ACSR Flicker 477MCM pour projet de ligne de transmission aérienne

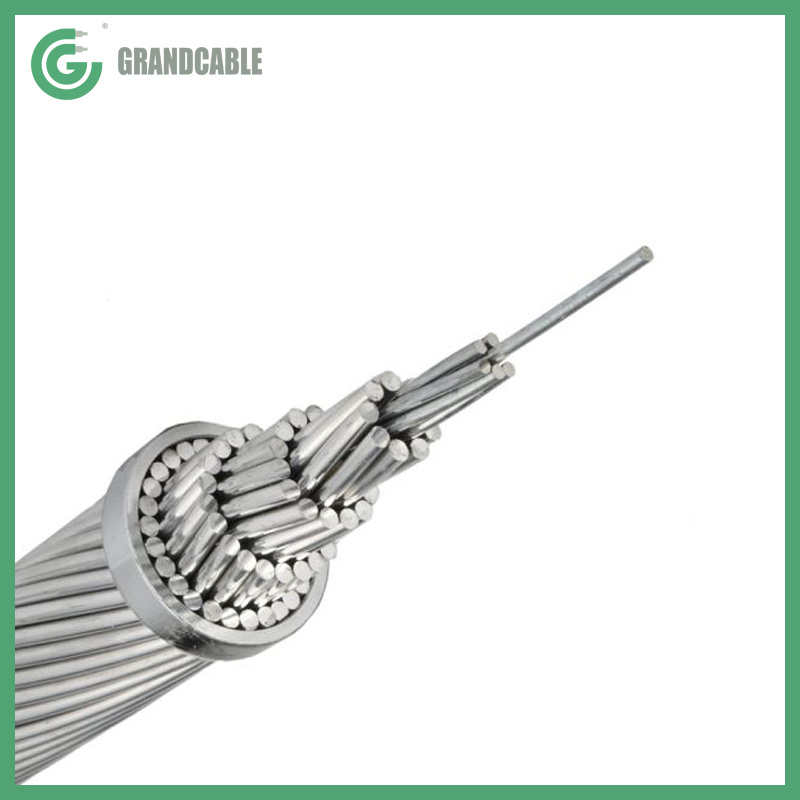

Conducteur en aluminium nu renforcé par de l′acier ACSR Flicker 477MCM pour projet de ligne de transmission aérienne image

Get Latest Price Request a quote

Product Details

N° de Modèle.

ACSR

Courant

Câble à AC

Matériau isolant

s/o

Matériau de la gaine

s/o

Forme Matériel

Fil rond

Fil Matériau du noyau

conducteurs en aluminium, acier renforcé

Certificat

ISO, CCC

Modèle

acsr

Marque

câble intermédiaire

nom du code

scintillement

Paquet de Transport

tambour fumigé

Spécifications

477mcm

Marque Déposée

câble intermédiaire

Origine

Jiangsu, China

Code SH

7614100000

Capacité de Production

27000 tonnes/an

Product Description

Description :

L’utilisation de l’aluminium comme matériau pour les conducteurs électriques s’est fortement développée en raison principalement de ses propriétés électriques. Cependant, conducteurs en aluminium pour la plupart des lignes de transmission dont les portées sont assez longues, il est nécessaire d’avoir un support mécanique supplémentaire. Il est généralement utilisé des fils en acier galvanisé pour les noyaux de l’ACSR.

Application :

Largement utilisé comme câble nu pour les lignes de transmission aériennes et comme câble primaire et secondaire nu pour les lignes de distribution.

Construction :

ACSR est un conducteur multibrins concentrique avec une ou plusieurs couches de fil d’aluminium 1350-H19 sur le noyau de fil d’acier galvanisé. Le conducteur peut être un seul fil ou toronné selon la taille. Le fil d’acier est disponible en galvanisation de classe A ou B comme protection contre la corrosion.

L’ACSR est conforme aux exigences de résistance électrique et mécanique des lignes de transmission ou de distribution, CAN fournit une conception appropriée combinant la quantité de fils en aluminium et en acier galvanisé.

Caractéristiques :

Nom du code	Taille	Bandes		Section	Diamètre total	Poids du conducteur	Résistance nominale
	Cmils/AWG	Aluminium	Acier	mm2	mm	kg/km	ACSR/GA2
	Cmils/AWG	N° x Φmm		mm2	mm	kg/km	KN
THRASHER	2,312,000	76/4.43	19/2.07	1235.36	45.77	3754.64	252.20
KIWI	2,167,000	72/4.41	7/2.94	1147.28	44.07	3424.27	221.51
BLUEBIRD	2,156,000	84/4.07	19/2.44	1181.68	44.75	3732.32	268.21
CHUKAR	1,780,000	84/3.70	19/2.22	976.72	40.69	3083.48	226.85
FALCON	1,590,000	54/4.36	19/2.62	908.66	39.24	3038.83	242.42
REVERS	1,590,000	45/4.78	7/3.18	863.13	38.20	2663.81	187.71
PERROQUET	1,510,500	54/4.25	19/2.55	863.09	38.23	2884.06	229.96
NUTHATCH	1,510,500	45/4.65	7/3.10	817.03	37.24	2529.88	178.36
PLUVIER	1,431,000	54/4.14	19/2.48	818.70	37.21	2735.25	218.40
BOBOLINK	1,431,000	45/4.53	7/3.02	775.41	36.25	2397.43	170.36
MARTIN	1,351,500	54/4.02	19/2.41	772.06	36.17	2581.96	205.94
BALANCIER	1,351,500	45/4.40	7/2.93	731.44	35.20	2263.50	161.02
FAISAN	1,272,000	54/3.90	19/2.34	726.79	35.10	2431.66	193.93
BITTERN	1,272,000	45/4.27	7/2.85	689.06	34.16	2131.05	151.68
SKYLARK	1,272,000	36/4.78	1/4.78	663.97	33.43	1913.78	117.43
GRACKLE	1,192,500	54/3.77	19/2.27	679.68	33.99	2278.38	186.37
BANDEROLE	1,192,500	45/4.14	7/2.76	647.64	33.07	1997.12	142.34
FIN	1,113,000	54/3.65	19/2.19	636.60	32.84	2128.07	173.92
BLUEJAY	1,113,000	45/4.00	7/2.66	604.39	31.98	1866.16	132.55
COURLIS	1,033,500	54/3.51	7/3.51	590.24	31.62	1977.77	162.80
RÉSEAU LOCAL	1,033,500	45/3.85	7/2.57	560.18	30.78	1730.73	123.21
TANAGER	1,033,500	36/4.30	1/4.30	537.31	30.12	1553.64	95.19
CARDINAL	954,000	54/3.38	7/3.38	547.34	30.38	1826.13	150.34
RAIL	954,000	45/3.70	7/2.47	517.38	29.59	1598.29	115.20
CAOISEAU	954,000	36/4.14	1/4.14	498.07	28.96	1434.59	88.07
CANARI	900,000	54/3.28	7/3.28	515.43	29.51	1723.29	141.89
RUDDY	900,000	45/3.59	7/2.40	487.17	28.73	1507.51	108.53
MALLARD	795,000	30/4.14	19/2.48	495.62	28.96	1836.25	170.80
CONDOR	795,000	54/3.08	7/3.08	454.48	27.74	1520.90	125.43
FOUGÈRE	795,000	45/3.38	7/2.25	431.60	27.00	1331.91	98.30
DRAKE	795,000	26/4.44	7/3.45	468.00	28.14	1626.56	140.11
CUCKOO	795,000	24/4.62	7/3.08	454.48	27.74	1522.39	124.10
PIED	795,000	36/3.77	1/3.77	413.02	26.42	1195.89	74.73
REDWING	715,500	30/3.92	19/2.35	444.47	27.46	1650.82	153.90
DÉMARRAGE	715,500	26/4.21	7/3.28	421.08	26.70	1463.91	126.32
PILOTIS	715,500	24/4.39	7/2.92	410.15	26.31	1370.60	113.42
GANNET	666,600	26/4.07	7/3.16	393.16	25.76	1363.46	117.43
FLAMINGO	666,600	24/4.23	7/2.82	380.99	25.40	1276.70	105.42
EGRET	636,000	30/3.70	19/2.22	396.10	25.88	1469.12	140.11
SCOTER	636,000	30/3.70	7/3.70	397.82	25.88	1480.87	135.22
GROSBEAK	636,000	26/3.97	7/3.09	374.33	25.15	1300.95	112.09
OK	636,000	24/4.14	7/2.76	364.95	24.82	1217.62	100.52
RAPIDE	636,000	36/3.38	1/3.38	331.99	23.62	956.59	61.38
KINGBIRD	636,000	18/4.78	1/4.78	340.96	23.88	1026.68	69.83
SARCELLE	605,000	30/3.61	19/2.16	376.68	25.25	1396.79	133.44
OUAH	605,000	30/3.61	7/3.61	378.71	25.25	1408.55	128.55
ACCROUPI	605,000	26/3.87	7/3.01	355.64	24.54	1237.11	108.09

Nom du code	Taille	Bandes		Section	Diamètre total	Poids du conducteur	Résistance nominale
	Cmils/AWG	Aluminium	Acier	mm2	mm	kg/km	ACSR/GA2
	Cmils/AWG	N° x Φmm		mm2	mm	kg/km	KN
PAON	605,000	24/4.03	7/2.69	345.91	24.21	1158.98	96.08
AIGLE	556,500	30/3.46	7/3.46	347.89	24.21	1295.74	123.65
COLOMBE	556,500	26/3.72	7/2.89	328.51	23.55	1138.74	100.52
PARAPET	556,500	24/3.87	7/2.58	318.91	23.22	1065.67	88.07
OSPREY	556,500	18/4.47	1/4.47	298.16	22.33	897.81	60.94
POULE	477,000	30/3.20	7/3.20	297.57	22.43	1110.77	105.86
BUSE	477,000	26/3.44	7/2.67	280.84	21.79	975.19	86.74
SCINTILLEMENT	477,000	24/3.58	7/2.39	272.98	21.49	913.58	76.51
PELICAN	477,000	18/4.14	1/4.14	255.77	20.68	769.83	52.49
LARK	397,500	30/2.92	7/2.92	247.78	20.47	925.34	90.29
IBIS	397,500	26/3.14	7/2.44	234.07	19.89	812.54	72.50
BRENT	397,500	24/3.27	7/2.18	227.69	19.61	761.05	64.94
CHICKADEE	397,500	18/3.77	1/3.77	212.09	18.87	641.40	44.21
ORIOLE	336,400	30/2.69	7/2.69	210.28	18.82	783.37	76.95
LINNET	336,400	26/2.89	7/2.25	198.38	18.29	687.53	62.72
MERLIN	336,400	18/3.47	1/3.47	179.68	17.37	542.88	38.61
AUTRUCHE	300,000	26/2.73	7/2.12	176.90	17.27	613.42	56.49
PERDRIX	266,800	26/2.57	7/2.00	156.86	16.31	546.01	50.26
WAXWING	266,800	18/3.09	1/3.09	142.48	15.47	430.23	30.60
PINGOUIN	0000	6/4.77	1/4.77	125.09	14.30	432.76	37.14
COCHON	211,300	12/3.37	7/3.37	169.48	16.87	783.96	92.07
BRAHMA	203,200	16/2.86	19/2.48	194.57	18.14	1003.92	126.32
DORKING	190,800	12/3.20	7/3.20	152.81	16.03	707.92	83.18
DOTTEREL	176,900	12/3.08	7/3.08	141.56	15.42	656.13	76.95
PIGEON	000	6/4.25	1/4.25	99.31	12.75	343.02	29.45
GUINÉE	159,000	12/2.92	7/2.92	127.24	14.63	589.76	71.17
GLORN	134,600	12/2.69	7/2.69	107.98	13.46	499.28	60.49
CAILLE	00	6/3.78	1/3.78	78.55	11.35	272.04	23.57
MINORQUE	110,800	12/2.44	7/2.44	88.84	12.22	411.18	50.26
CORBEAU	0	6/3.37	1/3.37	62.44	10.11	216.08	19.48
PÉTREL	101,800	12/2.34	7/2.34	81.71	11.71	377.70	46.26
ROBIN	1	6/3.00	1/3.00	49.48	8.99	171.14	15.79
TÉTRAS	80,000	8/2.54	1/4.24	54.66	9.32	221.44	23.13
SPARATE	2	7/2.47	1/3.30	42.09	8.26	158.68	16.19
BRUANT	2	6/2.67	1/2.67	39.19	8.03	135.72	12.68
SWANATE	4	7/1.96	1/2.61	26.47	6.53	99.63	10.50
CYGNE	4	6/2.12	1/2.12	24.71	6.35	85.35	8.27
MUGUET	5	6/1.89	1/1.89	19.64	5.66	67.73	6.63
TURQUIE	6	6/1.68	1/1.68	15.52	5.03	53.60	5.29

Photos d’emballage

Vues de l’atelier :

À propos de nous :

Jiangsu Grand Cable Co., Ltd. A été fondée en 2002 avec un capital enregistré de 308.88 millions de CNY (équivalent à 44.13 millions de USD). La société est située à la Section B, Guanlin Industrial ConcentratedArea, Yixing, Wuxi City, Jiangsu 214251, R.-P. La Chine, qui couvre une superficie de 130,000 mètres carrés, possède un actif total de 100 millions de CNY et plus de 500 membres du personnel. La capacité de production annuelle atteint 2.5 milliards de CNY. Elle est l’une des principales entreprises de l’industrie chinoise du câblage, des entreprises nationales de haute technologie, des entreprises pilotes d’innovation et de développement de la province de Jiangsu, des entreprises de technologie privée de la province de Jiangsu, des entreprises de maintien de contrats et de crédit et des entreprises de crédit AAA. Nous avons passé le certificat ISO9001 pour le système de gestion de l’environnement, ISO14001 pour le système de gestion de la santé et de la sécurité au travail et OHSAS 18001 pour le système de gestion de la santé et de la sécurité au travail.

Avec plus de 300 jeux d’équipements de fabrication et de test domestiques et importés de première classe, Grand Cable peut fabriquer dix mille spécifications, y compris des conducteurs nus, des matériaux de mise à la terre, des câbles électriques, des câbles solaires, Câbles aériens, câbles de commande, câbles d’instrumentation, câbles d’alimentation (LV/MV/EHV), câbles spéciaux.

FAQ :

Q: Combien de temps faut -il pour que ma demande de renseignements soit répondu?

R: La plupart du temps, l’enquête sera répondu dans les 12 heures. Et le devis vous sera envoyé dans 1-3 jours. Cela dépend des paramètres techniques et des exigences du câble. Nous vous donnerons un devis raisonnable et précis.

Q: Puis-je obtenir des échantillons avant de passer commande?

R: Vous recevrez un échantillon gratuitement si nous avons le stockage de ce câble.

Q: Quel est le MOQ de votre produit?

A: Le MOQ de notre produit le plus est de 1000 mètres. Mais s’il y a une situation exceptionnelle, nous pouvons faire des négociations.

Pour plus d’informations, n’hésitez pas à nous contacter !
