ACSR Cygne 4AWG 6/1/2.12mm

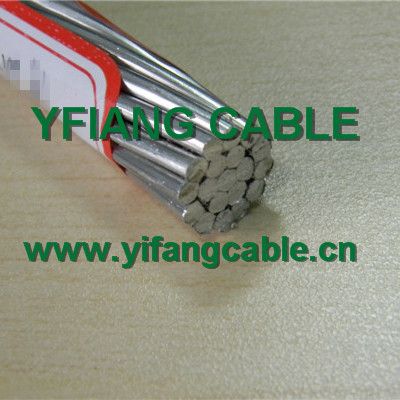

ACSR Cygne 4AWG 6/1/2.12mm image

Get Latest Price Request a quote

Product Details

N° de Modèle.

Overhead line conductor

Courant

CC et CA

Matériau isolant

Matériau de la gaine

aucun

Forme Matériel

Fil rond

Fil Matériau du noyau

aluminium

Certificat

ISO, CCC, CE, RoHS, VDE

Modèle

conducteur nu

Marque

yifang

taille

10 mm2 ~~

Paquet de Transport

tambour, tambour en acier

Spécifications

10 mm2~

Marque Déposée

câble yifang

Origine

Henan Zhengzhou

Code SH

7614100000

Capacité de Production

10000 000 km/an

Product Description

ACSR
1. Les applications
Utilisé comme câble de transmission de frais généraux et nue comme câble de répartition primaire et secondaire. ACSR offre résistance optimale pour la ligne de la conception. Noyau en acier variable permet d’échouage force souhaitée à être réalisés sans sacrifier ampacity.

2. La construction
Alliage d’aluminium nu 1350-H-19 fils, de façon concentrique échoués sur une classe d’un noyau en acier recouvert de fil galvanisé.

3. Spécifications
  ACSR conducteur nu respecte ou dépasse les spécifications ASTM suivantes :
  B-230 sur le fil d’aluminium, 1350-H19 pour fins électrique
  B-231 Les conducteurs en aluminium, Concentric-Lay brins
  B-232 Les conducteurs en aluminium, Concentric-Lay brins, couché renforcé en acier (ACSR)
  B-341 Aluminum-Coated noyau d’acier fil pour les conducteurs en aluminium, acier renforcé (ACSR/AZ)
  B-502 Aluminum-Coated noyau d’acier fil pour les conducteurs en aluminium, acier renforcé (ACSR/AW)
  B-498 Zinc-Coated noyau d’acier fil pour les conducteurs en aluminium, acier renforcé (ACSR/AZ)
  B-500 et l’aluminium recouvert de zinc enduit d’acier multibrin Core pour les conducteurs en aluminium, acier renforcé (ACSR)

4. Fabriqué en standard :
  ASTM B-232, BS FR-50182, CSA C 61089, AS/NZS 3607, DIN 48204, IEC 61089, GB/T 1179, JIS 3110

5. Type de conducteur: Max. cross-section 3500MCM/1750mm2, Max. numéro échoués 127nos

Nom de code	Domaine				Échouement et diamètre de fil		Env. Diamètre de montage	Poids			Rupture de charge nominale
	Valeur nominale	L’alun.	L’acier	Total	L’alun.	L’acier		L’alun.	L’acier	Total
	AWG ou MCM	Mm2	Mm2	Mm2	Mm	Mm	Mm	Kg/km	Kg/km	Kg/km	KN
La Turquie	6	13.29	2.19	15.48	6/1.68	1/1.68	5.04	37	17	54	5.24
SWAN	4	21.16	3.55	24.71	6/2.12	1/2.12	6.36	58	27	85	8.32
SWANATE	4	21.16	5.35	26.51	7/1,96	1/2.61	6.53	58	42	100	10.53
SPARROW	2	33.61	5.61	39.22	6/2.67	1/2.67	8.01	92	44	136	12.7
SPARATE	2	33.61	8.52	42.13	7/2.47	1/3.30	8.24	92	67	159	16.11
RAVEN	1/0	53.48	8.9	62.38	6/3,37	1/3,37	10.11	147	69	216	19.32
La caille	2/0	67.42	11.23	78.65	6/3.78	1/3.78	11.34	185	88	273	23,62
Le juge Pigeon	3/0	85.03	14.19	99.22	6/4,25	1/4,25	12.75	233	110	343	29.41
PENGUIN	4/0	107.23	17.87	125.1	6/4.77	1/4.77	14.31	294	139	433	37.06
La perdrix	266,8	135.16	22	157.16	26/2.57	7/2.00	16.28	374	172	546	50.29
MERLIN	336,4	170.45	9.48	179.93	18/3.47	1/3.47	17,35	470	74	544	38.23
LINNET	336,4	170.45	27,81	198.26	26/2.89	7/2,25	18.31	472	217	689	62.71
L’ORIOLE	336,4	170.45	39.81	210.26	30/2.69	7/2.69	18,83	473	311	784	77,27
IBIS	397.5	201.42	32.77	234.19	26/3.14	7/2.44	19,88 mile	558	256	814	72.11
LARK	397.5	201.42	46.97	248.39	30/2.92	7/2.92	20.44	560	367	927	88.69
PELICAN	477	241.68	13.42	255.10	18/4.14	1/4.14	20.70	666	105	771	52.16
Le scintillement	477	241.68	31.29	272.97	24/3,58	7/2.39	21,49	670	245	915	76.66
HAWK	477	241.68	39.42	281.10	26/3.44	7/2.67	21,79	670	308	978	86.65
HEN	477	241.68	56,39	298.07	30/3,20	7/3.20	22.40	671	441	1112	105.34
Le Balbuzard pêcheur	556,5	282.00	15.68	297.68	18/4.47	1/4.47	22.35	777	122	899	60.88
Perruche	556,5	282.00	36.58	318.58	24/3.87	7/2,58	23.22	781	286	1067	88.22
DOVE	556,5	282.00	45.94	327.94	26/3.72	7/2.89	23,55	781	359	1140	101.03
EAGLE	556,5	282.00	65.81	347.81	30/3.46	7/3.46	24,21	783	515	1298	122.92
PEACOCK	605	306.58	39.74	346.32	24/4.03	7/2.69	24,20	849	311	1160	95.88
Pigeonneau	605	306.58	49.94	356.52	26/3.87	7/3.01	24,51	850	390	1240	108.14
TEAL	605	306.58	69.87	376.45	30/3.61	19/2,16	25.24	851	548	En 1399	133.59
GROSBEAK	636	322.26	52.45	374.71	26/3.97	7/3.09	25.15	893	409	1302	111,8
STARLING	715.5	362.58	59.03	421.61	26/4.21	7/3.28	26.68	1005	461	1466	125.91
Dougall	795	402.84	27.87	430.71	45/3.38	7/2,25	27.03	1116	217	1333	97,37

Qui nous sommes Chine ACSR Cygne 4AWG 6/1/2.12mm fabrication et fournisseur,Vous pouvez obtenir plus de détails par e-mail, vous obtiendrez un prix bon marché ou un prix usine.
