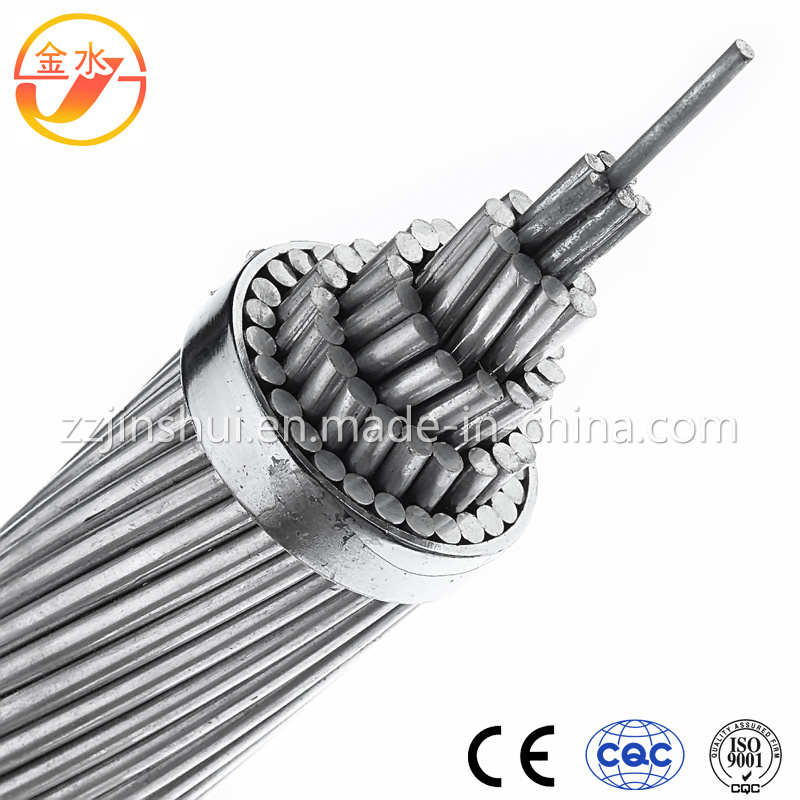

Fil ACSR / Câble ACSR norme ASTM IEC DIN BS CSA

Fil ACSR /Câble ACSR ASTM DIN IEC BS la norme CSA

Brève  Introduction

1. Spécification:

(1) tous les conducteurs en aluminium (AAC)

(2) tous les conducteurs en alliage aluminimum(AAAC)

(3) conducteur en aluminium renforcé en acier (ACSR)

(4) Type d’anti-corrosion ACSR

(5) conducteurs plaqués aluminimum aluminimum renforcé en acier(ACSR/AW)

(6)Masse électrique arrière conducteur aluminimum renforcé en acier(ACSR/RE)

(7)aluminimum renforcé en alliage aluminimum conducteur(ACAR)

2. Elative standards de fabrication: IEC83, CEI1089, 31, B232, BS215, DIN48204.



1). Standard: IEC61089, BS215 part2, ASTM B232, DIN48204, BS FR50182.

2). Spécification: ACSR est composée par NU-lay concentriques brin du fil en acier galvanisé(s) avec les fils d’aluminium entouré par un ou plusieurs couches de hélicoïdale. Graissé ACSR peut également être fournies.

3). Application:   ACSR est largement utilisé dans les frais généraux de la transmission de puissance électrique et des lignes de distribution avec divers niveaux de tension.



Tous les conducteurs en aluminium(AAC)& Conducteur en aluminium renforcé en acier(ACSR))pour ASTM



(AAC, ACCR, AAAC, ACSR) généralement confirmant à est 398 (Partie I, II, IV), CEI-228

(AAAC) conducteur comme-399-1992 selon ASTM-B

(AAAC) conducteur comme-3242-1970 par BS

(AAAC) conducteur est: 398-IV-1994

(ACSR) selon la norme ASTM-B-233-1992

(AAC) comme par BS-215-1-1970

(AAC) comme par est-398-1: 1976

(AAC) selon la norme ASTM-B-231-1990

(ACSR) comme par est la suivante: 398-II: 1976 & Est: 398-V: 1992

(ACSR) BS-215-II-1970

(AACSR) selon la norme CEI-1089-1191

AAC(tous les conducteurs en aluminium) sont adaptées pour les frais généraux ligne électrique.

Nous pouvons fournir ce conducteur selon différentes normes reconnues, telles que la norme CEI61089, BS215, BS EN 50182: 2001, la norme ASTM B231, CSA C49, DIN480201, JIS C3109, le client spécifications spéciales peuvent également être satisfaits.

ACSR ACSR ou câble ou le conducteur ACSR utilisé pour les frais généraux et lignes de transmission de distribution électrique pour la distribution de puissance.

Applications:

Utilisé comme câble de transmission de frais généraux et nue comme câble de répartition primaire et secondaire. ACSR offre résistance optimale pour la ligne de la conception. Noyau en acier variable permet d’échouage force souhaitée à être réalisés sans sacrifier ampacity.

Construction:

Alliage d’aluminium 1350-H-19 fils, de façon concentrique bloqués sur un noyau d’acier. Fil de base pour l’ACSR est disponible avec la classe A, B ou C; De galvanisation «  »aluminé » » de l’aluminium revêtu (AZ); Ou l’aluminium-clad (AW). Protection contre la corrosion supplémentaire est disponible par le biais de l’application de la graisse à la corrosion ou de la perfusion du câble complet avec de la graisse.

Notes:

La résistance est calculé en utilisant la norme ASTM par incréments de métal et d’échouage de 61, 2 % IACS Conductivité pour EC (1350) et 8 % IACS pour l’acier. AC (60 Hz) résistance comprend l’hystérésis dépendant du facteur de perte de courant pour les constructions de couche 1 et 3.

Cotes actuelles sont fondées sur 75oC, température de conducteur de 25oC à température ambiante, 2ft/s de vent, 96/watts/m² Ft sun, 0, 5 des coefficients d’émissivité et l’absorption.
