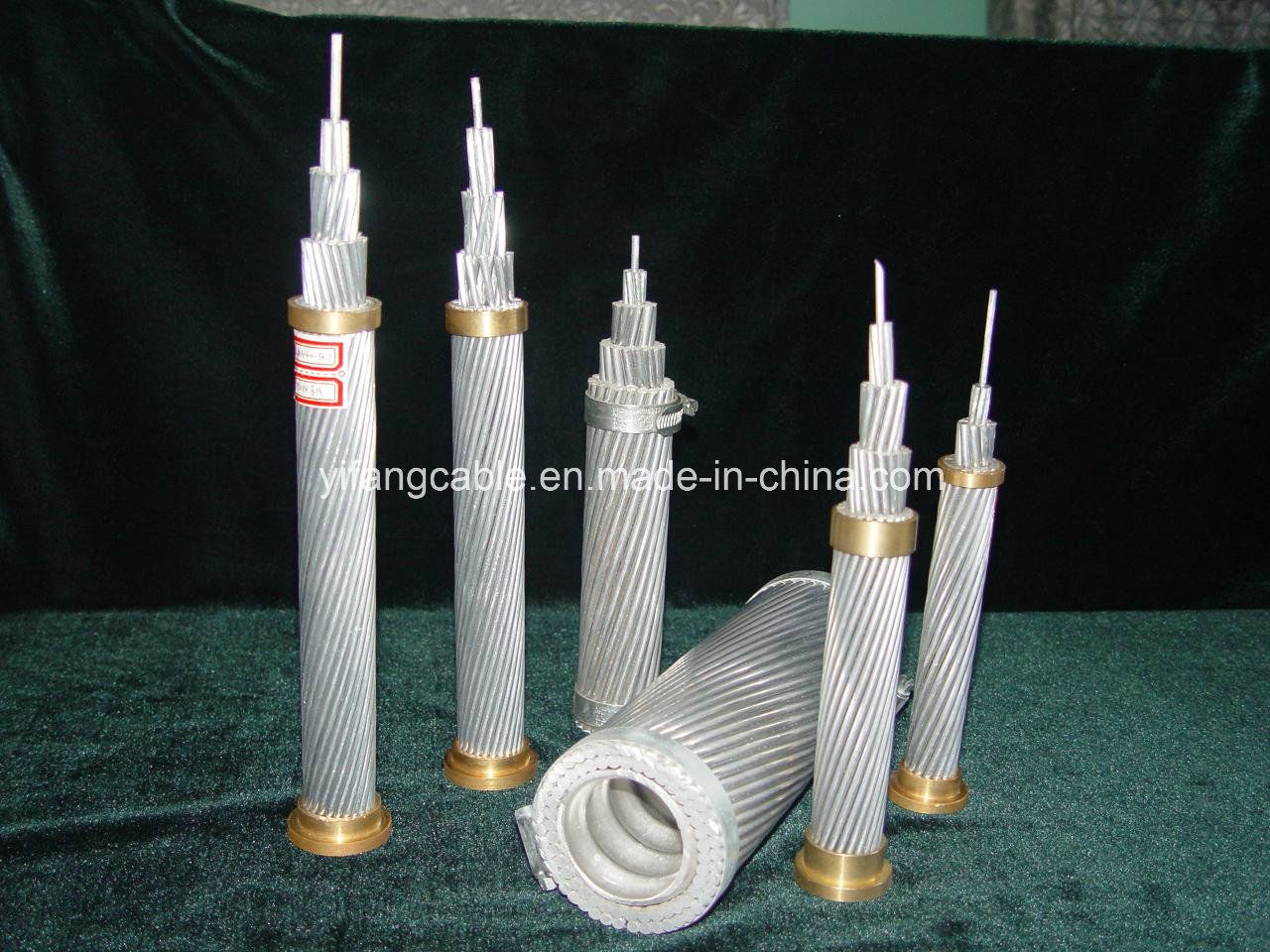

Fil en acier revêtu d′aluminium Alumoweld CCS

Fil en acier revêtu d′aluminium Alumoweld CCS image

Get Latest Price Request a quote

Product Details

N° de Modèle.

Aluminum Clad Steel Wire Alumoweld CCA

Demande

Aérien

Matériau conducteur

Aluminium

Matériau de la gaine

s/o

Matériau isolant

s/o

Forme Matériel

Fil rond

Domaine d′application

transmission de puissance

Certificat

ISO9001, CE, CCC

Marque

yifang

certificat

iso ; ce ; ul ; kema

Paquet de Transport

bois d′emballage par mer

Spécifications

1 000 mètres par tambour

Marque Déposée

yifang

Origine

Chine

Code SH

7614900000

Capacité de Production

300 km par mois

Product Description

Description
Fil d’acier à revêtement aluminium est parfaitement combinés du noyau en aluminium et acier, et il y aura pas d’écaillage hors tension pendant le traitement thermique ou mécanique de l’entraînement. Le fil en acier à revêtement aluminium est le meilleur nouveau fil bimétalliques au lieu de fil de cuivre pur.

Un fil en acier haute résistance avec une épaisseur de 25 % Ratio de section transversale de revêtement en aluminium crée une forte conductivité électrique, hautement corrosif résistant, et une stabilité thermique pour haute température de fonctionnement et le tout avec un poids plus léger.

L’application
Le fil en acier à revêtement aluminium est largement utilisé en ligne de transmission long-span, des zones côtières et l’île ainsi que les autres régions chaudes et humides, régions et de brouillard salin fortement pollué des régions où la haute résistance à la corrosion strand est nécessaire.

Il est utilisé comme le noyau de ACSR/AW, conducteur de terre de frais généraux, frais généraux de très haute tension Conductor, fibre optique composite de la ligne de masse de frais généraux, l’auto-conducteur d’amortissement de ligne, les frais généraux Conductor, OPGW nue, fil de masse, Messenger sur le fil, Guy wire fil formé pour la protection, et de terminaison de lignes de transmission et de distribution d’épissage, clôture, salon de coiffure de fil et de matériel, etc.

La construction
Fil d’acier à revêtement aluminium est une sorte de fil bimétallique qui couvre l’aluminium sur le noyau d’acier en permanence et uniformément. En comparaison avec câble en aluminium renforcé en acier ordinaire, le poids du conducteur est de 5 % plus léger, capacité de courant est de 2 à 3 % plus élevés et une perte de puissance diminue de 4 à 6 %. Ainsi, la durée de service est long et il ajoute aucun coût d’érection.

Fil d’acier à revêtement aluminium/Alumoweld ASTM B416

Numéro de code	Domaine	No de fils	Les diamètres		Poids	Puissance nominale	Résistance CC
Numéro de code	Mm²	No de fils	Le fil	Conductor	Kg/km	KN	Ohm/km
3 No 5 AWG.	50, 32	3	4, 62	9, 96	334, 1	54, 42	1.6990
3 No 6 AWG.	39, 00	3	4, 11	8, 87	265, 0	45, 74	2.1420
3 No 7 AWG.	31, 65	3	3, 67	7, 90	210, 1	38, 36	2.7010
3 No 8 AWG.	25, 10	3	3, 26	7, 03	166, 7	32, 06	3.4060
3 No 9 AWG.	19, 90	3	2, 91	6, 26	132, 2	25, 43	4.2940
3 No 10 AWG.	15, 78	3	2, 59	5, 58	104, 8	20, 16	5.4150
7 Aucune 5 AWG.	117, 40	7	4, 62	13, 90	781, 1	120, 27	0, 7426
7 Aucune 6 AWG.	93, 10	7	4, 11	12, 40	619, 5	101, 14	0, 9198
7 Aucune 7 AWG.	73, 87	7	3, 67	11, 00	491, 1	84, 81	1.1600
7 Aucune 8 AWG.	58, 56	7	3, 26	9, 78	389, 6	70, 88	1.4630
7 Aucune 9 AWG.	46, 44	7	2, 91	8, 71	308, 9	56, 20	1.8440
7 Aucun 10 AWG.	36, 83	7	2, 59	7, 76	245, 1	44, 58	2.3250
7 Aucun 11 AWG.	29, 21	7	2, 30	6, 91	194, 4	35, 35	2.9320
7 Aucun 12 AWG.	23, 16	7	2, 05	6, 16	154, 2	28, 03	3.6970
19 No 5 AWG.	318, 70	19	4, 62	23, 10	2129, 0	326, 39	0, 2698
19 n° 6 AWG.	252, 70	19	4, 11	20, 60	1688, 0	274, 55	0, 3402
19 n° 7 AWG.	200, 40	19	3, 67	18, 30	1339, 0	230, 18	0, 4290
19 n° 8 AWG.	158, 90	19	3, 26	16, 30	1062, 0	192, 41	0, 5409
19 n° 9 AWG.	126, 10	19	2, 91	14, 50	842, 0	152, 58	0, 6821
19 Aucune 10 AWG.	99, 96	19	2, 59	12, 90	667, 7	121, 00	0, 8601
37 n° 5 AWG.	620, 60	37	4, 62	32, 30	4170, 0	635, 43	0, 1394
37 n° 6 AWG.	492, 20	37	4, 11	28, 80	3307, 0	534, 85	0, 1757
37 n° 7 AWG.	390, 30	37	3, 67	25, 70	2623, 0	448, 09	0, 2216
37 n° 8 AWG.	309, 50	37	3, 26	22, 90	2080, 0	374, 67	0, 2794
37 n° 9 AWG.	245, 50	37	2, 91	20, 30	1649, 0	279, 11	0, 3523
37 No 10 AWG.	194, 70	37	2, 59	17, 90	1308, 0	235, 61	0, 4443

Fil d’acier à revêtement aluminium/Alumoweld DIN 48201

Numéro de code	Domaine	No de fils	Diamètres(mm)		Poids	Puissance nominale	Résistance CC
Mm²	Mm²	No de fils	Le fil	Conductor	Kg/km	KN	Ohm/km
25	24.25	7	2.1	6.3	162	31.56	3.546
35	34.36	7	2.5	7.5	229	44.72	2.499
50	49.48	7	3	9	330	64, 4	1.736
70	65.81	19	2.1	10.5	441	85.65	1.313
95	93.27	19	2.5	12.5	626	121.39	0.925
120	116.99	19	2.8	14	785	152.26	0.737
150	147.11	37	2.25	15.7	990	191.46	0.587
185	181.62	37	2.5	17, 5	1221	236.38	0, 476
240	242.54	61	2.25	20.2	1635	299.05	0, 357
300	299.43	61	2.5	22, 5	2017	369.2	0.289

Qui nous sommes Chine Fil en acier revêtu d′aluminium Alumoweld CCS fabrication et fournisseur,Vous pouvez obtenir plus de détails par e-mail, vous obtiendrez un prix bon marché ou un prix usine.
