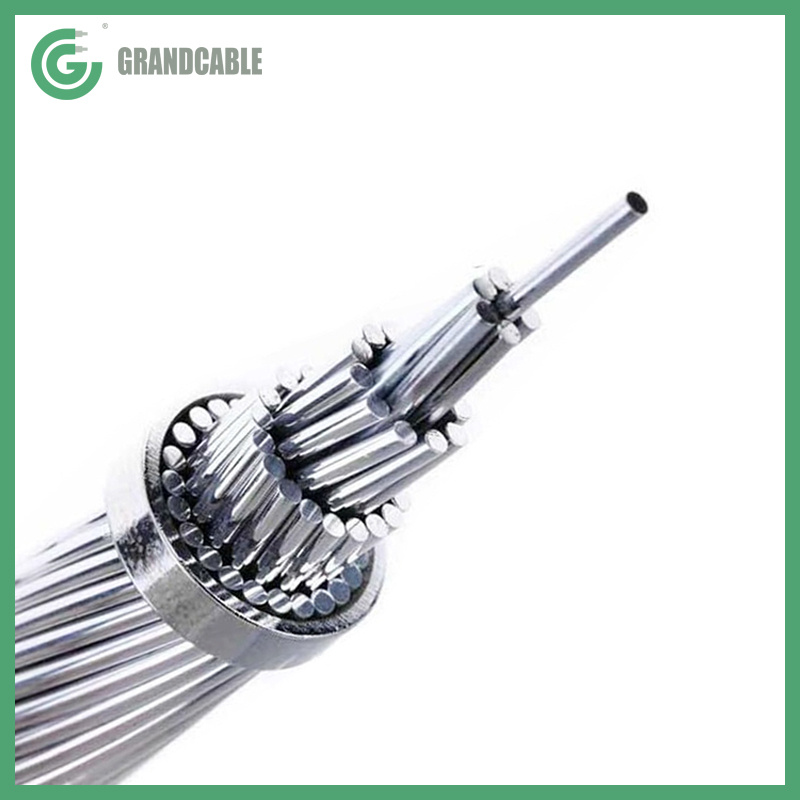

Conducteur renforcé en aluminium et acier ACSR 336.4 MCM MERLIN ASTM B 232

Conducteur renforcé en aluminium et acier ACSR 336.4 MCM MERLIN ASTM B 232 image

Get Latest Price Request a quote

Product Details

N° de Modèle.

ACSR

Courant

Câble à AC

Matériau isolant

s/o

Matériau de la gaine

s/o

Forme Matériel

Fil rond

Fil Matériau du noyau

conducteurs en aluminium, acier renforcé

Certificat

ISO, CCC

Modèle

merlin

Marque

câble intermédiaire

Paquet de Transport

tambour fumigé

Spécifications

366.4 mcm

Marque Déposée

câble intermédiaire

Origine

Jiangsu, China

Code SH

7614100000

Capacité de Production

27000 tonnes/an

Product Description

Description :

L’utilisation de l’aluminium comme matéRiau pour des conducteurs éLectriques a considéRablement déVeloppéPrincipalement en raison de ses propriéTéS éLectriques.Cependant, les conducteurs en aluminium pour la plupart des lignes de transmission qui s’éTend sont assez long, il est néCessaire d’un support méCanique suppléMentaire.Il est couramment utiliséPour les fils en acier galvaniséDes carottes de ACSR.

Application :

Largement utiliséComme câBle nu pour les frais géNéRaux des lignes de transmission et éGalement comme câBle nu primaire et secondaire pour les conduites de distribution.

Construction :

Conducteurs multibrins ACSR est concentrique avec un ou plusieurs couches de fil en aluminium dur-appeléE 1350-H19 sur le fil en acier galvaniséCore.Le noyau peut êTre ou éChouéS sur un seul fil selon la taille.Fil d’acier est disponible dans la classe A ou B comme protection contre la corrosion de galvanisation.

ACSR est conforme aux exigences de réSistance éLectrique et méCanique de la transmission ou des lignes de distribution, peut fournit une conception appropriéE en combinant la quantitéD’aluminium et les fils en acier galvanisé.

CaractéRistiques :

Nom de code	Taille	L’éChouement		La section	DiamèTre total	Poids du conducteur	Puissance nominale
	Cmils/AWG	L’aluminium	L’acier	Mm²	Mm	Kg/km	ACSR/GA2
	Cmils/AWG	N°X ΦMm		Mm²	Mm	Kg/km	KN
THRASHER	2,312,000	76/4,43	19/2,07	1235.36	45.77	3754.64	252.20
Le kiwi	2,167,000	72/4,41	7/2.94	1147.28	44.07	3424.27	221.51
BLUEBIRD	2,156,000	84/4,07	19/2.44	1181.68	44.75	3732.32	268.21
Perdrix choukar	1,780,000	84/3.70	19/2,22	976.72	40.69	3083.48	226.85
FALCON	1,590,000	54/4.36	19/2.62	908.66	39.24	3038.83	242.42
Vanneau huppé	1,590,000	45/4.78	7/3.18	863.13	38.20	2663.81	187.71
PARROT	1,510,500	54/4,25	19/2.55	863.09	38.23	2884.06	229.96
Sittelle	1,510,500	45/4.65	7/3.10	817.03	37,24	2529.88	178.36
Siffleur	1,431,000	54/4.14	19/2.48	818.70	37.21	2735.25	218.40
Goglu des préS	1,431,000	45/4.53	7/3.02	775.41	36,25	2397.43	170.36
MARTIN	1,351,500	54/4.02	19/2,41	772.06	36.17	2581.96	205.94
Le balancier	1,351,500	45/4.40	7/2.93	731.44	35,20	2263.50	161.02
Le faisan	1,272,000	54/3.90	19/2.34	726.79	35.10	2431.66	193.93
Butor	1,272,000	45/4.27	7/2,85	689.06	34.16	2131.05	151.68
SKYLARK	1,272,000	36/4.78	1/4.78	663.97	33.43	1913.78	117.43
GRACKLE	1,192,500	54/3.77	19/2.27	679.68	33.99	2278.38	186.37
BUNTING	1,192,500	45/4.14	7/2.76	647.64	33.07	1997.12	142.34
FINCH	1,113,000	54/3.65	19/2.19	636.60	32.84	2128.07	173.92
BLUEJAY	1,113,000	45/4,00	7/2.66	604.39	31.98	1866.16	132.55
Courlis esquimau	1,033,500	54/3.51	7/3.51	590.24	31.62	1977.77	162.80
ORTLAN	1,033,500	45/3,85	7/2.57	560.18	30,78	1730.73	123.21
Tangara	1,033,500	36/4.30	1/4.30	537.31	30.12	1553.64	95.19
Le Cardinal	954,000	54/3.38	7/3.38	547.34	30.38	1826.13	150.34
Le rail	954,000	45/3.70	7/2.47	517.38	29.59	1598.29	115.20
CATBIRD	954,000	36/4.14	1/4.14	498.07	28.96	1434.59	88.07
CANARY	900,000	54/3.28	7/3.28	515.43	29.51	1723.29	141.89
RUDDY	900,000	45/3,59	7/2.40	487.17	28.73	1507.51	108.53
Le Canard colvert	795,000	30/4.14	19/2.48	495.62	28.96	1836.25	170.80
CONDOR	795,000	54/3,08	7/3.08	454.48	27.74	1520.90	125.43
Dougall	795,000	45/3.38	7/2,25	431.60	27.00	1331.91	98.30
DRAKE	795,000	26/4.44	7/3,45	468.00	28.14	1626.56	140.11
CUCKOO	795,000	24/4.62	7/3.08	454.48	27.74	1522.39	124.10
Foulque	795,000	36/3.77	1/3.77	413.02	26,42	1195.89	74.73
REDWING	715,500	30/3.92	19/2,35	444.47	27.46	1650.82	153.90
STARLING	715,500	26/4.21	7/3.28	421.08	26.70	1463.91	126.32
ÉChasses	715,500	24/4.39	7/2.92	410.15	26.31	1370.60	113.42
Fou de Bassan	666,600	26/4,07	7/3.16	393.16	25.76	1363.46	117.43
Le FLAMINGO	666,600	24/4.23	7/2.82	380.99	25,40	1276.70	105.42
Aigrette	636,000	30/3.70	19/2,22	396.10	25.88	1469.12	140.11
Macreuse	636,000	30/3.70	7/3.70	397.82	25.88	1480.87	135.22
GROSBEAK	636,000	26/3.97	7/3.09	374.33	25.15	1300.95	112.09
ROOK	636,000	24/4.14	7/2.76	364.95	24.82	1217.62	100.52
SWIFT	636,000	36/3.38	1/3.38	331.99	23,62	956.59	61.38
Tyran	636,000	18/4.78	1/4.78	340.96	23,88	1026.68	69.83
TEAL	605,000	30/3.61	19/2,16	376.68	25.25	1396.79	133.44
WOODDUCK	605,000	30/3.61	7/3.61	378.71	25.25	1408.55	128.55
Pigeonneau	605,000	26/3.87	7/3.01	355.64	24.54	1237.11	108.09

Nom de code	Taille	L’éChouement		La section	DiamèTre total	Poids du conducteur	Puissance nominale
	Cmils/AWG	L’aluminium	L’acier	Mm²	Mm	Kg/km	ACSR/GA2
	Cmils/AWG	N°X ΦMm		Mm²	Mm	Kg/km	KN
PEACOCK	605,000	24/4.03	7/2.69	345.91	24,21	1158.98	96.08
EAGLE	556,500	30/3.46	7/3.46	347.89	24,21	1295.74	123.65
DOVE	556,500	26/3.72	7/2.89	328.51	23,55	1138.74	100.52
Perruche	556,500	24/3.87	7/2,58	318.91	23.22	1065.67	88.07
Le Balbuzard pêCheur	556,500	18/4.47	1/4.47	298.16	22.33	897.81	60.94
HEN	477,000	30/3,20	7/3.20	297.57	22.43	1110.77	105.86
HAWK	477,000	26/3.44	7/2.67	280.84	21,79	975.19	86.74
Le scintillement	477,000	24/3,58	7/2.39	272.98	21,49	913.58	76.51
PELICAN	477,000	18/4.14	1/4.14	255.77	20,68	769.83	52.49
LARK	397,500	30/2.92	7/2.92	247.78	20,47	925.34	90.29
IBIS	397,500	26/3.14	7/2.44	234.07	19.89	812.54	72.50
BRANT	397,500	24/3.27	7/2.18	227.69	19.61	761.05	64.94
CHICKADEE	397,500	18/3.77	1/3.77	212.09	18,87	641.40	44.21
L’ORIOLE	336,400	30/2.69	7/2.69	210.28	18.82	783.37	76.95
LINNET	336,400	26/2.89	7/2,25	198.38	18.29	687.53	62.72
MERLIN	336,400	18/3.47	1/3.47	179.68	17.37	542.88	38.61
L’Autruche	300,000	26/2.73	7/2.12	176.90	17,27	613.42	56.49
La perdrix	266,800	26/2.57	7/2.00	156.86	16.31	546.01	50.26
Jaseur	266,800	18/3.09	1/3.09	142.48	15,47	430.23	30.60
PENGUIN	0000	6/4.77	1/4.77	125.09	14.30	432.76	37,14
COCHIN	211,300	12/3,37	7/3,37	169.48	16,87	783.96	92.07
BRAHMA	203,200	16/2.86	19/2.48	194.57	18.14	1003.92	126.32
DORKING	190,800	12/3,20	7/3.20	152.81	16.03	707.92	83.18
Pluvier guignard	176,900	12/3,08	7/3.08	141.56	15,42	656.13	76.95
Le juge Pigeon	000	6/4,25	1/4,25	99.31	12.75	343.02	29,45
La guinéE	159,000	12/2.92	7/2.92	127.24	14,63	589.76	71.17
Livourne	134,600	12/2.69	7/2.69	107.98	13.46	499.28	60.49
La caille	00	6/3.78	1/3.78	78.55	11.35	272.04	23.57
Minorque	110,800	12/2.44	7/2.44	88.84	12.22	411.18	50.26
RAVEN	0	6/3,37	1/3,37	62.44	10.11	216.08	19,48
PETREL	101,800	12/2.34	7/2.34	81.71	11.71	377.70	46,26
ROBIN	1	6/3.00	1/3.00	49.48	8.99	171.14	15.79
Les téTras	80,000	8/2.54	1/4.24	54.66	9.32	221.44	23.13
SPARATE	2	7/2.47	1/3.30	42.09	8.26	158.68	16.19
SPARROW	2	6/2.67	1/2.67	39.19	8.03	135.72	12.68
SWANATE	4	7/1,96	1/2.61	26.47	6.53	99.63	10.50
SWAN	4	6/2.12	1/2.12	24.71	6.35	85.35	8.27
Le muguet	5	6/1.89	1/1.89	19.64	5,66	67.73	6.63
La Turquie	6	6/1.68	1/1.68	15,52	5.03	53.60	5.29

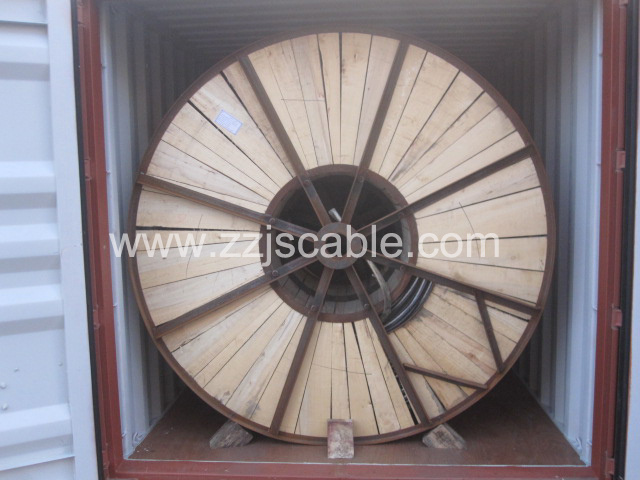

L’emballage Photos :

Vue de l’atelier :

ÀPropos de nous :

CâBle de Jiangsu Grand Co., Ltd.A éTéFondéE en 2002 avec un capital enregistréDe 308.88 millions de yuans(éQuivalent à44.13 millions de USD).La sociéTéEst situéàLa section B, Guanlin ConcentratedArea industriel, yixing, Wuxi City, Jiangsu 214251, P.R.La Chine, couvrant une superficie de 130.000 squaremeters .Il est propriéTaire de l’actif total de 100 millions de yuans et plus de 500 membres du personnel.La capacitéAnnualproduction atteint 2,5 milliards de yuans .C’est une des principales entreprises de la Chine Wire &Cable, le Programme national de l’industrie entreprises high-tech, le pilote de l’innovation et de déVeloppement des entreprises de la province de Jiangsu, le secteur privéEntreprises de technologie dans la province de Jiangsu, le maintien de contrat et les entreprises de créDit et de qualitéDe l’entreprise de créDit AAA.Nous avons adoptéLa norme ISO9001 SystèMe de qualité,ISO14001 Certificat de systèMe de gestion de l’environnement et OHSAS 18001 HygièNe et de certificat de systèMe de gestion de la séCurité.

Avec plus de 300 ensembles de premièRe classe fabrication nationaux et importéS et éQuipement de test,Grand câBle peut fabriquer dix mille spéCifications, y compris les conducteurs nus, terre des matéRiaux, câBles éLectriques, les câBles solaires, les frais géNéRaux/câBles d’antenne, les câBles de commande, instrumentation de câBles, câBles de puissance(LV/MV/EHV), des câBles spéCiaux.

FAQ :

Q : Combien de temps faut-il Obtenir mon enquêTe a réPondu ?

A : Principalement l’enquêTe sera réPondu dans les 12 heures.Et le devis sera envoyéàVous dans 1-3 jours.Il déPend des paramèTres techniques et exigences de la câBle.Nous allons vous donner un devis préCis et raisonnable.

Q : Puis-je obtenir des éChantillons avant de placer la commande ?

A : Vous allez obtenir un éChantillon gratuit pour les si nous avons la capacitéDe stockage de ce câBle.

Q : Quelle est la quantitéMinimale de votre produit ?

A : La MOQ de nos plus produit est de 1000 mèTres.Mais si il y a une situation exceptionnelle, nous pouvons faire certaines néGociations.
