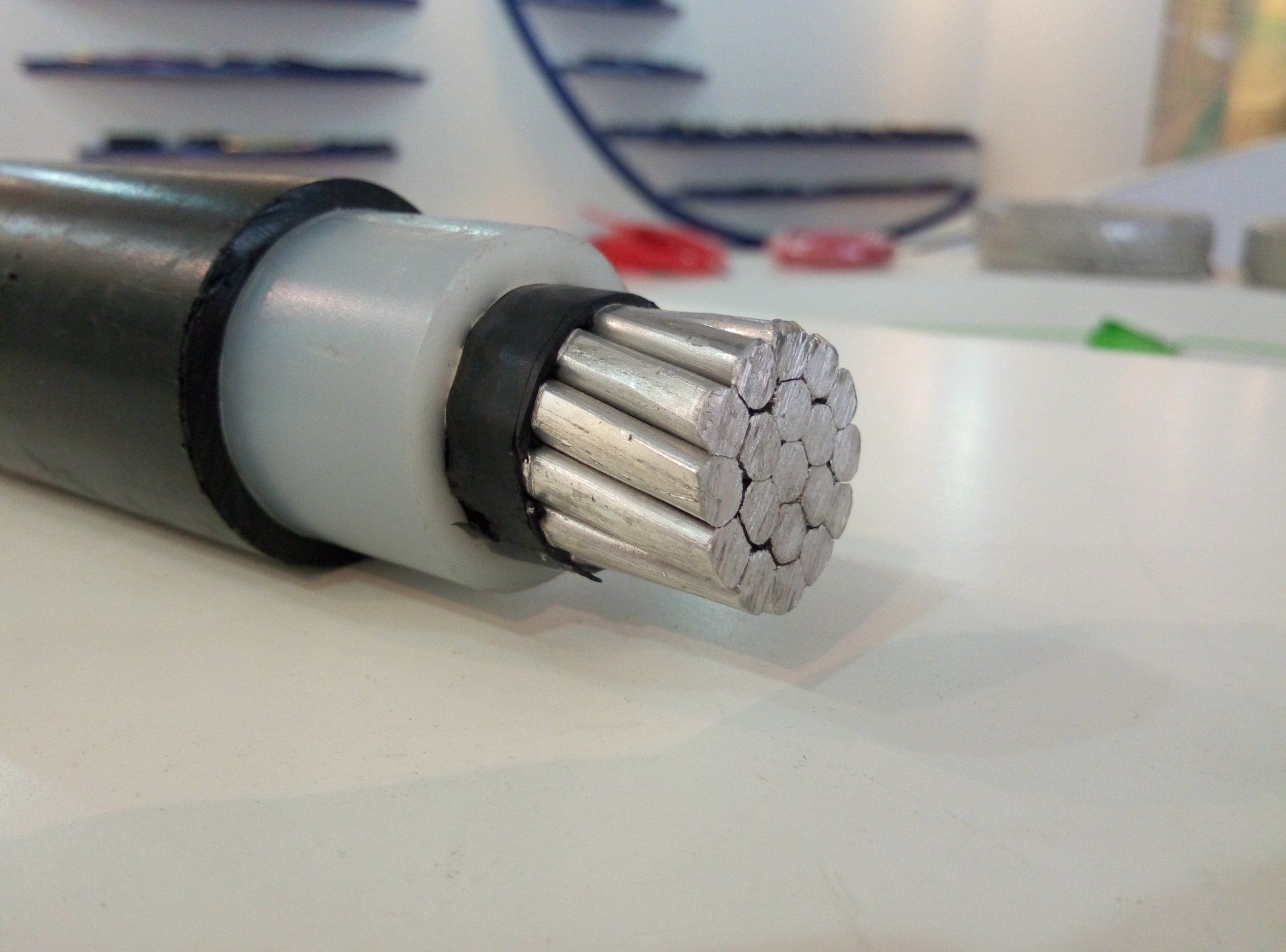

Câble d′arbre ANSI Icea S-66-524 ACSR XLPE HDPE 2-Layer Câble d′arbre, 15kv Câble d′arbre

Câble d′arbre ANSI Icea S-66-524 ACSR XLPE HDPE 2-Layer Câble d′arbre, 15kv Câble d′arbre image

Get Latest Price Request a quote

Product Details

N° de Modèle.

Tree wire

Courant

Câble à AC

Matériau isolant

XLPE

Matériau de la gaine

hdpe/xlpe

Forme Matériel

Fil rond

Fil Matériau du noyau

aluminium

Certificat

ISO, CCC, kema

Modèle

fil d′arbre

Marque

yifang

couleur

noir

conducteur

aluminium compacté

machine de production

ligne ccv

noyau

simple ou trois conducteurs

Paquet de Transport

tambours standard

Spécifications

4/0awg

Marque Déposée

yifang

Origine

Chine

Code SH

8544601200

Capacité de Production

500 kilomètres/mois

Product Description

La norme ANSI/l’ICEA, ACSR S-66-524/XLPE/PEHD 2 Câble d’arbre de couche, câble de l’arbre 15kV

Application : pour une utilisation dans le câble d’Antenne sur pôle primaire.

Nombre de CORE	Single Core
CONDUCTOR	Tirée de l’aluminium compact disque fil torsadé Dimensions de conducteur 35 mm2 jusqu’à 240 mm2
Protection du conducteur	Semi la conduite de polyéthylène réticulé
L’ISOLEMENT	Polyéthylène réticulé Couleur : naturelle
La gaine	Voie résistant polyéthylène réticulé Couleur : noir
La classification	Le fonctionnement normal de 90 °C Conditions de surcharge d’urgence 130 °C Conditions de court-circuit de 250 °C Tension nominale 25 kv.( ) Phase à Phase
Tester la tension	49KV pendant 5 minutes
Référence	L’ICEA S-66-524 /MEA/PEA

2-couche sur le fil de l’arbre ACSR 15kV
Taille		Diamètre du conducteur	Couvrant l’épaisseur		D.e. de câble	Puissance nominale	Poids par 1000 ft.
Taille		Diamètre du conducteur	(Mils)		D.e. de câble	Puissance nominale	Poids par 1000 ft.
(AWG ou kcmil)	L’échouement	(Mils)	Couche intérieure	Couche externe	(Mils)	(Lbs)	(Lbs)
4	6/1	250	75	75	550	1767	136
2	6/1	316	75	75	616	2708	184
1/0	6/1	398	75	75	698	4161	255
2/0	6/1	447	75	75	747	5045	303
3/0	6/1	502	75	75	802	6289	362
4/0	6/1	563	75	75	863	7933	432
266,8	18/1	609	75	75	909	6536	441
266,8	26/7	642	75	75	942	10735	452
336,4	18/1	684	75	75	984	8246	536
336,4	26/7	720	75	75	1020	13395	555
336,4	30/7	741	75	75	1041	16435	621
397.5	18/1	743	75	75	1043	9443	611
397.5	24/7	772	75	75	1072	13870	609
397.5	26/7	783	75	75	1083	1545	645
477	24/7	846	75	75	1146	16340	719
477	26/7	858	75	75	1158	18525	762
477	30/7	883	75	75	1183	22610	854
556,5	18/1	879	75	75	1179	13015	813
556,5	24/7	914	75	75	1214	18810	828
556,5	26/7	927	75	75	1227	21470	878
636	18/1	940	75	75	1240	14915	912
636	24/7	977	75	75	1277	20900	936
636	26/7	990	75	75	1290	23940	993
795	26/7	1108	80	75	1428	29925	1234
795	45/7	1063	80	80	1383	20995	1031
48.69	7	250	75	75	550	1584	124
77.47	7	316	75	75	616	2520	165
123,3	7	398	75	75	698	4014	225
155,4	7	447	75	75	747	4851	265
195,7	7	502	75	75	802	6111	314
246,9	7	563	75	75	863	7704	376
312,8	19	642	75	75	942	9900	450
394,5	19	720	75	75	1020	11970	543
465.4	19	782	75	75	1082	14040	623
559.5	19	858	75	75	1158	16920	727
652.4	19	927	75	75	1227	19710	828
740.8	37	990	80	80	1310	21960	938
