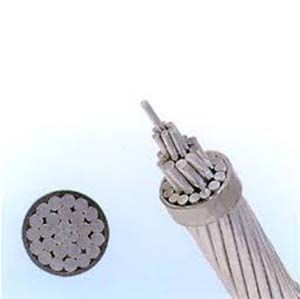

Norme ASTM, BS, IEC, DIN, CSA Conducteur en alliage d′aluminium AAAC Conducteur AAAC 70mm2 66mm2 85mm2 Conducteur nu de ligne de transmission

Norme ASTM, BS, IEC, DIN, CSA Conducteur en alliage d′aluminium AAAC Conducteur AAAC 70mm2 66mm2 85mm2 Conducteur nu de ligne de transmission image

Get Latest Price Request a quote

Product Details

N° de Modèle.

AAAC

Demande

Aérien

Matériau conducteur

Aluminium

Forme Matériel

Fil rond

Domaine d′application

ligne de transmission aérienne

Certificat

ISO9001, CE, CCC, RoHS

Marque

yifang

Paquet de Transport

bobines

Spécifications

personnalisable

Marque Déposée

yifang

Origine

Chine

Code SH

761490

Capacité de Production

500 tonnes

Product Description

Alliage d’aluminium 70mm2 AAAC Conductor

1. L’application

AAAC conducteur est utilisé comme conducteur de frais généraux nu pour la distribution primaire et secondaire. Conçu en utilisant une Haute résistance en alliage en aluminium pour atteindre une Haute résistance-poids ratio; Offre de bonnes caractéristiques de la SAG.

1). AAAC conducteurs sont largement utilisés pour les frais généraux de la distribution et les lignes de transmission adjacentes aux côtes de l’océan où il peut être un Problème de corrosion dans l’acier d’un ACSR construction.

2). Les conducteurs en alliage en aluminium sont utilisés dans le remplacement de conducteurs ACSR simple couche pour réduire la perte de puissance dans les frais généraux de distribution et de lignes de transmission, lors du remplacement du conducteur en aluminium renforcé en acier, l’AAAC peuvent économiser 5 à 8 % le coût de construction.

3). AAAC visées ont une résistance supérieure mais plus bas de la conductivité de l’aluminium pur étant plus légère, conducteurs d’alliage peut parfois être utilisés à l’avantage en remplacement de l’ACSR plus conventionnels. 2. Standard

2. Standard

ASTM B399, BS EN 50183, BS 3234, DIN 61089, 48201, IEC et d’ect.

3. La spécification

AAAC Conductor selon ASTM B399

Nom de code	Domaine		Taille et d’échouages de ACSR avec un diamètre égal		No & Diamètre des fils	Diamètre total	Poids	Rupture de charge nominale
	Valeur nominale	Dépenses réelles	Taille et d’échouages de ACSR avec un diamètre égal		No & Diamètre des fils	Diamètre total	Poids	Rupture de charge nominale
	MCM	Mm2	AWG ou MCM	Al/acier	Mm	Mm	Kg/km	KN
Akron	30, 58	15.48	6	6/1	7/1.68	5.04	42, 7	4, 92
Alton	48.69	24.71	4	6/1	7/2.12	6.35	68.0	7.84
Ames	77.47	39.22	2	6/1	7/2.67	8.02	108	12.45
Azusa	123, 3	62.38	1/0	6/1	7/3, 37	10.11	172	18, 97
Anaheim	155, 4	78.65	2/0	6/1	7/3.78	11.35	217	23.93
Amherst	195, 7	99.22	3/0	6/1	7/4, 25	12.75	273	30.18
Alliance	246, 9	125.1	4/0	6/1	7/4.77	14.31	345	38.05
Butte	312, 8	158.6	266, 8	26/7	19/3, 26	16.30	437	48.76
Canton	394, 5	199, 9	336, 4	26/7	19/3.66	18.30	551	58.91
Le Caire	465.4	235, 8	397.5	26/7	19/3.98	19, 88 mile	650	69.48
Darien	559.5	283.5	477.0	26/7	19/4.36	21, 79	781	83.52
Elgin	652.4	330.6	556, 5	26/7	19/4.71	23, 54	911	97.42
Le silex	740.8	375.3	636.0	26/7	37/3, 59	25.16	1035	108.21
Greely	927.2	469.8	795.0	26/7	37/4.02	28.14	1295	135.47

AAAC Conductor selon DIN 48201

Numéro de code	Surface calculée	Nombre de fils	Diamètre de fil	Diamètre total du conducteur	Masse linéaire	Résistance à la traction nominale	Max. Résistance CC à 20ºC
Mm2	Mm2		Mm	Mm	Kg/km	DaN	Ω/km
16	15.89	7	1.70	5.1	43	444	2.0910
25	24.25	7	2.10	6.3	66	677	1.3703
35	34.36	7	2.50	7.5	94	960	0.9669
50	49.48	7	3.00	9.0	135	1382	0.6714
50	48.35	19	1.80	9.0	133	1350	0.6905
70	65.81	19	2.10	10.5	181	1838	0.5073
95	93.27	19	2.50	12.5	256	2605	0.3579
120	116.99	19	2.80	14.0	322	3268	0.2854
150	147.11	37	2.25	15.8	406	4109	0.2274
185	181.62	37	2.50	17, 5	500	5073	0.1842
240	242.54	61	2.25	20.3	670	6774	0.1383
300	299.43	61	2.50	22, 5	827	8363	0.1120
400	400.14	61	2, 89	26, 0	1104	11176	0.0838
500	499.63	61	3.23	29.1	1379	13960	0.06709
625	626.20	91	2.96	32, 6	1732	17490	0.0540
800	802.09	91	3.35	36, 9	2218	22402	0.0418
1000	999.71	91	3.74	41.1	2767	27922	0.0335

AAAC Conductor selon EN50183

Nom de code	Calculé Section transversale	No. DIA. De fils	Diamètre total	Poids	Puissance nominale
	Mm²	No/mm	Mm	Kg/km	KN
La case	18.8	7/1, 85	5.55	51, 4	5.55
Acacia	23.8	7/2.08	6.24	64, 9	7.02
L’amande	30.1	7/2.34	7.02	82.2	8.88
Le cèdre	35, 5	7/2.54	7.62	96, 8	10.46
Deodar	42.2	7/2.77	8.31	115, 2	12.44
Le sapin	47, 8	7/2.95	8.85	130, 6	14.11
Hazel	59, 9	7/3.30	9.90	163, 4	17, 66
Le pin	71, 6	7/3.61	10.8	195, 6	21.14
Holly	84.1	7/3.91	11.7	229, 5	24.79
Le saule	89, 7	7/4.04	12.1	245, 0	26.47
Oak	118.9	7/4.65	14.0	324.5	35.07
Mulberry	150.9	19/3.18	15.9	414.3	44, 52
Les cendres	180, 7	19/3.48	17.4	496.1	53.31
L’orme	211.0	19/3.76	18.8	579.2	62.24
Le peuplier	239.4	37/2.87	20.1	659.4	70.61
Sycomore	303.2	37/3.23	22, 6	835.2	89.40
Upas	362.1	37/3.53	24.7	997.5	106.82
Yew	479.0	37/4, 06	28.4	1319.6	141.31
Totara	498.1	37/4.14	29.0	1372.1	146.93
Rubus	586.9	61/3, 50	31.5	1622.0	173.13
Sorbus	659.4	61/3.71	33, 4	1822.5	194.53
Araucaria	821.1	61/4.14	37.3	2269.4	242.24
Redwood	996.2	61/4.56	41.0	2753.2	293.88

AAAC Conductor selon IEC61089

Numéro de code	A2 Conductor					A3 Conductor					Max. D. C. La résistance du conducteur à 20ºC
Numéro de code	Nombre de fils	Le diamètre des fils	Diamètre du conducteur	Env. Poids	Puissance nominale	Nombre de fils	Le diamètre des fils	Diamètre du conducteur	Env. Poids	Puissance nominale	Max. D. C. La résistance du conducteur à 20ºC
Mm²	–	Mm	Mm	Kg/km	DaN	–	Mm	Mm	Kg/km	DaN	Ω/km
16	7	1.83	5.49	50.4	5.43	7	1.84	5.52	50, 8	6.04	1.7896
25	7	2.29	6, 87	78, 7	8.49	7	2.30	6.9	79, 5	9.44	1.1453
40	7	2, 89	8.67	125, 9	13, 58	7	2.91	8, 73	127.1	15.1	0.7158
63	7	3.63	10.8	198, 3	21, 39	7	3.65	10.95	200.2	23.06	0.4545
100	19	2, 78	13.9	316.3	33, 95	19	2.79	13.95	319, 3	37, 76	0.2877
125	19	3.10	15.5	395.4	42.44	19	3.12	15.6	399.2	47.20	0.2302
160	19	3.51	17.55	506.1	54.32	19	3.53	17, 65	511.0	58.56	0.1798
200	19	3.93	19.65	623.7	67.91	19	3.95	19, 75	638.7	73.20	0.1439
250	19	4.39	21.95	790.8	84.68	19	4.41	22.05	798.4	91.50	0.1151
315	37	3.53	24.71	998.9	106.95	37	3.55	24.85	1008.4	115.29	0.0916
400	37	3.98	27.86	1268.4	135.81	37	4.0	28	1280.5	146.4o	0.0721
450	37	4.22	29.54	1426.9	152.79	37	4.24	29, 68	1440.5	164.70	0.0641
500	37	4.45	31.15	1585.5	169.76	37	4.47	31.29	1600.6	183. Oo	0.0577
560	61	3.67	33.03	1778.4	190.14	61	3.69	33.21	1795.3	204.95	0.0516
630	61	3.89	35.01	2000.7	213.90	61	3.91	35.19	2019.8	230.58	0.0458
710	61	4.13	37.17	2254.8	241.07	61	4.15	37, 35	2276.2	259.86	0.0407
800	61	4.38	39.42	2540.6	271.62	61	4.4	39, 6	2564.8	282.80	0.0361
900	91	3.81	41.91	2861.1	305.58	91	3.83	42.13	2888.3	329.40	0.0321
1000	91	4.01	44.11	3179.0	339.53	91	4.03	44.33	3209.3	366.00	0.0289
1120	91	4.25	46, 75	3560.5	380.27	91	4.27	46.97	3594.4	409.92	0 0258
De 1250	91	4.49	49.39	3973.7	424.41			–	–	–	–

4. Paquet

Emballé par la norme du tambour en bois, acier-tambour en bois et d’acier du tambour.
