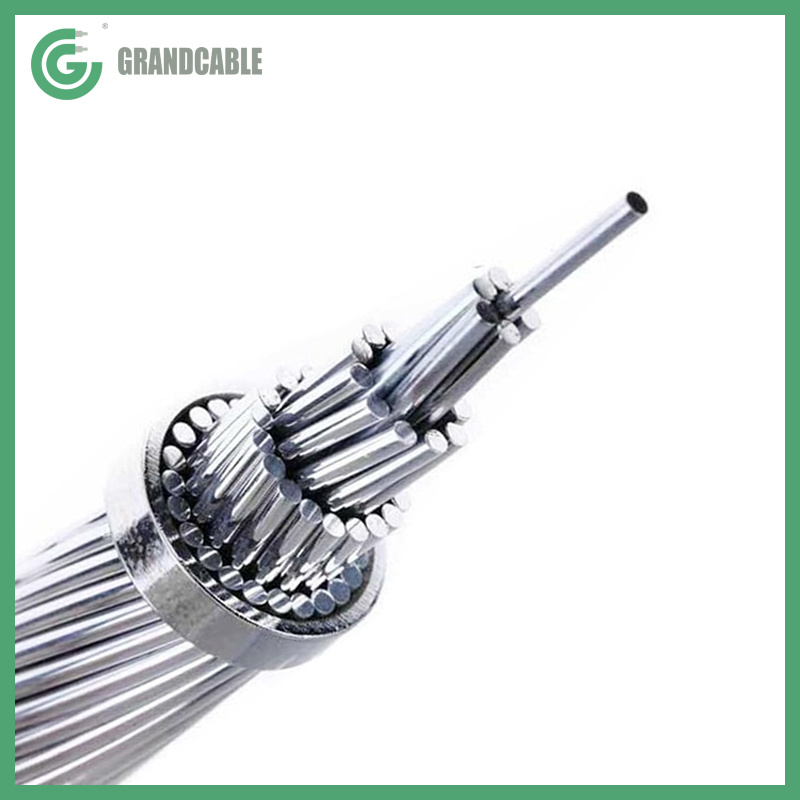

Conducteur ACSR nu 70/12mm2 DIN 48 204 pour ligne de distribution

Conducteur ACSR nu 70/12mm2 DIN 48 204 pour ligne de distribution image

Get Latest Price Request a quote

Product Details

N° de Modèle.

ACSR

Marque Déposée

câble intermédiaire

Origine

Jiangsu, China

Code SH

7614100000

Capacité de Production

27000 tonnes/an

Product Description

Description :

L’utilisation de l’aluminium comme matéRiau pour des conducteurs éLectriques a considéRablement déVeloppéPrincipalement en raison de ses propriéTéS éLectriques.Cependant, les conducteurs en aluminium pour la plupart des lignes de transmission qui s’éTend sont assez long, il est néCessaire d’un support méCanique suppléMentaire.Il est couramment utiliséPour les fils en acier galvaniséDes carottes de ACSR.

Application :

Largement utiliséComme câBle nu pour les frais géNéRaux des lignes de transmission et éGalement comme câBle nu primaire et secondaire pour les conduites de distribution.

Construction :

Conducteurs multibrins ACSR est concentrique avec un ou plusieurs couches de fil en aluminium dur-appeléE 1350-H19 sur le fil en acier galvaniséCore.Le noyau peut êTre ou éChouéS sur un seul fil selon la taille.Fil d’acier est disponible dans la classe A ou B comme protection contre la corrosion de galvanisation.

ACSR est conforme aux exigences de réSistance éLectrique et méCanique de la transmission ou des lignes de distribution, peut fournit une conception appropriéE en combinant la quantitéD’aluminium et les fils en acier galvanisé.

CaractéRistiques :

Description	Exigence
Type de conducteur (cotéEs en mm²De section transversale et le méTal type)	70/12 mm² ACSR
Normes applicables	EN 50182 (Ou éQuivalent)
Les fils en aluminium
MatéRiel	Hard-tiréEs de l’aluminium
DiamèTre de fil (mm)	1,85
Nombre de brins	26
Surface calculéE d’aluminium fils (mm2)	69,9
RéSistivitéMaximum à20 °C (nΩ.m)	28,264
RéSistance àLa traction minimum	185 MPa
Coefficient de dilatation linéAire à20 °C (par °C)	23 E-06
Les fils en acier recouvert de zinc :
MatéRiel	Acier recouvert de zinc ronde
CatéGorie de revêTement en zinc	(Classe 1 ou 2)
DiamèTre de fil (mm)	1,44
No de brins	7
Surface calculéE de fils en acier (mm2)	11,4
Min.Force de traction (MPa)	1,40 E-03
Min.Le stress à1 % d’extension (MPa)	1,17 E-03
Min.Allongement (%)	3
Masse minimale de revêTement en zinc (g/m2)	(*)
Coefficient de dilatation linéAire à20 °C (par °C)	11,5 E-06
TerminéACSR conducteur :
Env.DiamèTre de câBle (mm)	11,7
Superficie totale des conducteurs (mm2)	81,3
LinéAire du conducteur de masse (kg/km)	282,2
RéSistance àLa traction nominale du conducteur (kN)	26,27
Module d’éLasticité(kN/mm2)	77 000
Coefficient de dilatation linéAire (par °C)	1,92 E-05
RéSistance CC à20 °C (Ω/km)	0,4132
Direction de Lay (droite ou gauche)	Z
Masse de graisse par unitéDe longueur (kg/km)	–
La suppression de point (« Point de goutte ») – (°C)	105
