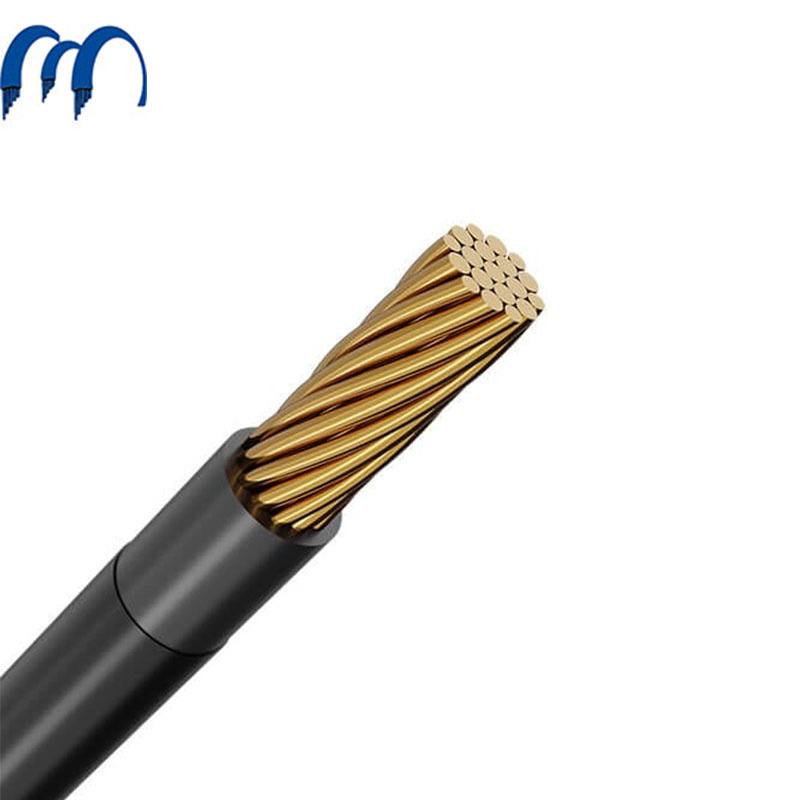

Meilleur prix fil électrique THHN câble électrique isolé conducteur en cuivre avec gaine en nylon PVC

Meilleur prix fil électrique THHN câble électrique isolé conducteur en cuivre avec gaine en nylon PVC image

Get Latest Price Request a quote

Product Details

N° de Modèle.

thhn

Demande

logement et bâtiment

Matériau conducteur

Cuivre

Matériau de la gaine

aucun

Matériau isolant

PVC

Forme Matériel

Fil rond

Domaine d′application

logement et bâtiment

Certificat

ISO9001, CE, CCC, RoHS, VDE

Marque

zoomlink

échantillons

gratuit

oem , odm

n° de modèle

câble abc standard

couleur

noir, rouge ou autres

spécifications techniques

6 awg, 4 awg, 2 awg, 1 awg, 1/0 awg

logo

selon vos besoins

type de modèle

câble abc 1*2awg+2awg

normes

gb, iec, astm, bs, din ou sur demande

tension nominale

600V

avantages

haute qualité, prix compétitif, livraison rapide

nombre de fils

solide, dulplex, triplex, quadruplex

Paquet de Transport

le tambour

Spécifications

thw-14b

Marque Déposée

zml

Origine

Chine

Capacité de Production

500 km/mois

Product Description

Meilleur prix THHN fil électrique isolé câble électrique conducteur cuivre Avec gaine en nylon PVC

Applications :

Le câble THHN / THWN / THW / TW de type est destiné aux applications générales telles que définies par le National Electrical Code (NEC). Le type THHN-THWN-2 est autorisé pour les nouvelles constructions ou le recâblage pour les applications 60 volts. Applications nécessitant le type THHN ou THWN.

r. Fil THHN : désigne un conducteur simple ou toronné ayant une isolation thermoplastique ignifuge et résistante à la chaleur avec une gaine en nylon extrudé ou un matériau équivalent. Le fil est sec à 90 °C seulement. Le câble THHN peut également être utilisé pour le câblage de machines-outils, de circuits de commande ou sur certains appareils.

b. Fil THWN : indique un seul conducteur ayant une isolation thermoplastique ignifuge, résistante à l’humidité et à la chaleur avec une gaine en nylon extrudé ou un matériau équivalent. Le fil est de 75 °C humide ou sec. Le câble THWN est généralement utilisé pour l’installation dans les conduits, les machines-outils, les circuits contrôlés ou tout autre câblage général.

c.fil THW- indique un seul conducteur ayant une isolation thermoplastique ignifuge, résistante à l’humidité et à la chaleur. Le fil est de 75 °C humide ou sec. Le câble et les fils THW sont généralement utilisés dans le câblage de bâtiment, les circuits d’alimentation et de dérivation et la distribution industrielle secondaire interne.

Fil d.TW- indique un seul conducteur ayant une isolation thermoplastique ignifuge et résistante à l’humidité. Le fil est de 60 °C humide ou sec. Les câbles et fils TW sont généralement utilisés dans le câblage de bâtiment, les circuits d’alimentation et de dérivation, et la distribution industrielle secondaire interne.

CARACTÉRISTIQUES TECHNIQUES

Conducteur		Epaisseur de l’isolation		Epaisseur de la gaine		Dimensions du câble		Environ Poids		Ampacity* admissible (ampères) 30°C ambiante
Taille (AWG ou kcmil)	Nombre de brins	pouces	mm	pouces	mm	pouces	mm	lb/1000 pi	kg/km	60 °C.	75 °C.	90 °C.
14	1	0.015	0.38	0.004	0.10	0.102	2.59	15	23	15	20	25
12	1	0.015	0.38	0.004	0.10	0.119	3.02	23	34	20	25	30
10	1	0.020	0.51	0.004	0.10	0.150	3.81	37	55	30	35	40
14	19	0.015	0.38	0.004	0.10	0.109	2.77	15	23	15	20	25
12	19	0.015	0.38	0.004	0.10	0.128	3.25	24	36	20	25	30
10	19	0.020	0.51	0.004	0.10	0.161	4.09	38	57	30	35	40
8	19	0.030	0.76	0.005	0.13	0.213	5.41	63	93	40	50	55
6	19	0.030	0.76	0.005	0.13	0.249	6.32	95	141	55	65	75
4	19	0.040	1.02	0.006	0.15	0.318	8.08	152	227	70	85	95
3	19	0.040	1.02	0.006	0.15	0.346	8.79	189	281	85	100	115
2	19	0.040	1.02	0.006	0.15	0.378	9.60	234	349	95	115	130
1	19	0.050	1.27	0.007	0.18	0.435	11.0	299	446	110	130	145
1/0	19	0.050	1.27	0.007	0.18	0.474	12.0	372	553	125	150	170
2/0	19	0.050	1.27	0.007	0.18	0.518	13.2	462	687	145	175	195
3/0	19	0.050	1.27	0.007	0.18	0.568	14.4	575	856	165	200	225
4/0	19	0.050	1.27	0.007	0.18	0.624	15.8	718	1068	195	230	260
250	37	0.060	1.52	0.008	0.20	0.694	17.6	851	1266	215	255	290
300	37	0.060	1.52	0.008	0.20	0.747	18.9	1012	1506	240	285	320
350	37	0.060	1.52	0.008	0.20	0.797	20.2	1174	1747	260	310	350
400	37	0.060	1.52	0.008	0.20	0.842	21.4	1334	1985	280	335	380
500	37	0.060	1.52	0.008	0.20	0.926	23.5	1655	2462	320	380	430
600	61	0.070	1.78	0.009	0.23	1.024	26.0	1987	2957	350	420	475
750	61	0.070	1.78	0.009	0.23	1.126	28.6	2464	3667	400	475	535
1000	61	0.070	1.78	0.009	0.23	1.275	32.4	3257	4847	455	545	615

Construction de fils :
Isolation : PVC (chlorure de vinyle poly) avec gaine en nylon secondaire
Conducteur : fils de cuivre recuits ou multibrins (cuivre ou CCA)
Tension nominale : 600 V.

Standard :
Construit selon la norme CSA C22.2 No.75
Le fil THHN ou THWN-2* ou MTW (également AWM) est conforme ou dépasse toutes les spécifications ASTM applicables, la norme UL 83, la norme UL 1063 (MTW), la spécification fédérale A-A-59544 et les exigences du Code national de l’électricité.

Gaine en nylon PVC fil électrique de construction, spécifications THHN-THWN-THW-TW (fiche technique, tableau, forme complète)

Fil TW/THW

Conducteur en cuivre/isolation en PVC

1.Volt 600 V.

2.Standard : UL 83

3.certificat : UL

Fil TW/THW application : équipement électrique, appareils ménagers et électriques

Type de fil TW/THW : (la série de fils à essai comprend les éléments suivants) :

1. Conducteur en cuivre massif (ou en aluminium), fil électrique à conducteur unique isolé en PVC

2. Conducteur en cuivre multibrins, fil électrique à conducteur unique isolé en PVC

3.conducteur en cuivre massif, câble électrique multiconducteur rond blindé PVCet PVC

4.conducteur en cuivre massif ou multibrins, isolation PVC et fil électrique plat blindé PVC (deux conducteurs ou trois conducteurs)

5.conducteur en cuivre flexible, fil électrique à conducteur unique isolé en PVC

6. Conducteur en cuivre flexible, fil électrique parallèle double isolé en PVC

7. Conducteur en cuivre flexible, isolation PVC et fil d’essai électronique multiconducteur gaine PVC

Condition de fonctionnement du fil TW/THW :

Conducteur : fil de cuivre ou de CCA recuit solide ou toron

Isolation : chlorure de polyvinyle (PVC 75° C ), ignifuge, adapté à une utilisation dans des endroits humides ou secs

Fil standard TW/THW :

ASTM B3, NTC 359. :fil de cuivre souple.

ASTM B8, NTC 307. :conducteurs en cuivre multibrins à pose concentrique.

ASTM B787. 19 :combinaison de fils conducteurs unilay toronnés en cuivre pour l’isolation ultérieure

UL 1581, NTC-3203 : norme de référence pour les fils électriques, les câbles et les cordons flexibles.

UL 83, NTC-1332. :fils et câbles isolés thermoplastiques.

Spécification des fils TW/THW

Spéc. Élément	TAILLE AWG	N°/diamètre du conducteur (mm)	Épaisseur d’isolation (mm)	Diamètre extérieur max. (Mm)	Poids réf. (Km/kg)
THW-16B	16	7/0.49	0.76	2.8	19
THW-14B	14	7/0.62	0.76	3.4	29
THW-12B	12	7/0.78	0.76	3.9	42
THW-10B	10	7/0.98	0.76	4.5	62
THW-8B	8	7/1.23	1.14	6	103
THW-6B	6	7/1.56	1.52	7.8	169
THW-4B	4	7/1.96	1.52	9	249
THW-3B	3	7/2.20	1.52	9.7	306
THW-2B	2	7/2.47	1.52	10.5	376
THW-1B	1	19/1.68	2.03	12.5	487
THW-1/0B	1/0	19/1.89	2.03	13.6	600
THW-2/0B	2/0	19/2.12	2.03	14.7	739
THW-3/0B	3/0	19/2.38	2.03	16	912
THW-4/0B	4/0	19/2.67	2.03	17.5	1130
THW-16A	16	1/1.29	0.76	2.9	19
THW-14A	14	1/1.63	0.76	3.2	27
THW-12A	12	1/2.05	0.76	3.6	39
THW-10A	10	1/2.59	0.76	4.1	59
THW-8A	8	1/3.26	1.14	5.6	98

1.êtes-vous un fabricant ou une société de commerce?

Nous sommes un fabricant professionnel.nous pouvons contrôler votre commande à partir de le premier
de la dernière à la dernière.
Bienvenue à nous rendre visite.nous vous ramasse à Zhengzhou

2. Comment puis-je obtenir un échantillon pour tester votre qualité?
Les échantillons sont gratuits pour vous.de nouveaux clients sont attendus payer le service de messagerie
coût.

3.quelle est la quantité minimale de votre commande ?
Normalement 1000m.quel que soit le poids du câble.
Il est préférable de commander une quantité appropriée pour éviter le fret élevé.
Le transport maritime est la meilleure option.

4.puis-je obtenir une remise ?
Cela dépend de votre quantité, nous pouvons faire une réduction et nous permettre le fret.
Veuillez nous contacter.

5. Votre entreprise accepte-t-elle la production OEM ?
Oui, pourrait imprimer le nom de votre société nous avons même personnalisé la carte de qualité à
faites la promotion de votre entreprise.

Qui nous sommes Chine Meilleur prix fil électrique THHN câble électrique isolé conducteur en cuivre avec gaine en nylon PVC fabrication et fournisseur,Vous pouvez obtenir plus de détails par e-mail, vous obtiendrez un prix bon marché ou un prix usine.
