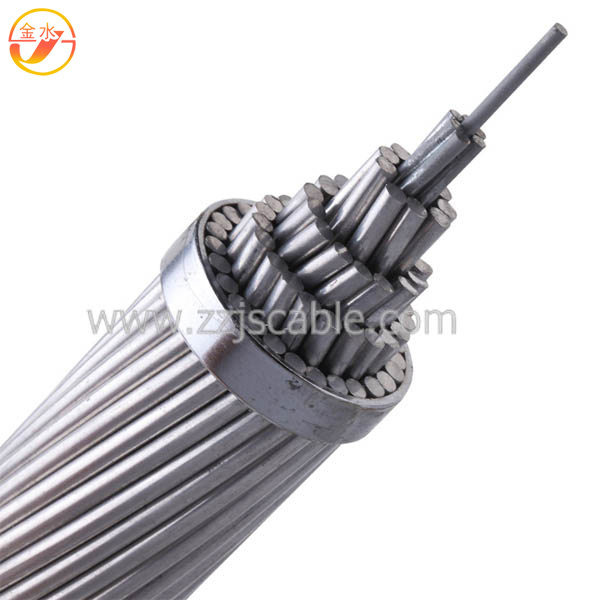

Câble conducteur en aluminium triplex AAAC

Les applications

Utilisé comme conducteur de frais généraux nu pour la distribution primaire et secondaire. Conçu en utilisant un alliage en aluminium haute résistance pour atteindre une haute résistance-poids ratio; offre de meilleures caractéristiques de la SAG. Alliage d’aluminium AAAC donne une plus grande résistance à la corrosion que ACSR.

La construction

Norme 6201-T81 les conducteurs en aluminium haute résistance, conforme à la spécification ASTM B-399, sont concentriques-lay- en détresse, dans la construction et l’apparence similaire à 1350 conducteurs en aluminium de qualité. 6201 conducteurs en alliage standard sont similaires aux autres conducteurs en alliage, commercialement appelé Ardival Almelec Aldrey ou. Ils ont été développés pour combler le besoin d’un conducteur économique pour les frais généraux des applications exigeant une résistance supérieure à celle obtenue avec 1350 conducteurs en aluminium de qualité, mais sans un noyau d’acier. La résistance c.c. à 20 °C de l’6201-T81 conducteurs et de la norme ACSRs du même diamètre sont approximativement les mêmes. Les conducteurs de l’6201-T81 alliages sont plus difficiles et, par conséquent, ont une plus grande résistance à l’abrasion que les conducteurs de 1350-H19 en aluminium de qualité.

Spécifications

AAAC conducteur nu respecte ou dépasse les spécifications ASTM suivantes :

B-398 alliage en aluminium 6201-T81 fil pour fins électrique

B-399-brin Concentric-Lay 6201-T81 conducteurs en alliage aluminium.

Les Notes

·  La résistance est calculé en utilisant la norme ASTM par incréments de métal et d’échouage conductivité de 52,5 % IACS, AC de la résistance à 60Hz

·  Cotes actuelles sont fondées sur 75^oC, température de conducteur de 25^{oC à} température ambiante, 2ft/s de vent, 96/watts/m² sun, 0,5 des coefficients d’émissivité et l’absorption.
