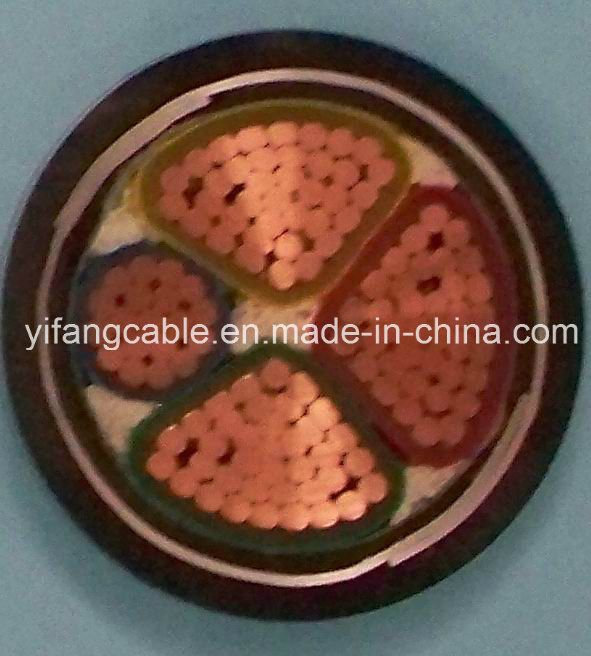

Conducteur en cuivre, isolé en XLPE, armé, gaine en PVC

Conducteur en cuivre, isolé en XLPE, armé, gaine en PVC image

Get Latest Price Request a quote

Product Details

N° de Modèle.

3*70mm2+35mm2

Courant

CC et CA

Matériau isolant

xlpe/pvc/pe

Matériau de la gaine

PVC

Forme Matériel

forme

Fil Matériau du noyau

Bare fil de cuivre

Certificat

ISO, CCC, CE, RoHS, VDE

Modèle

yjv32

Marque

yifang

matériau conducteur

cu ou al

couleur de la gaine

noir, rouge, bleu, orange, autres selon les exigences

Paquet de Transport

batterie ou sous la demande du client

Spécifications

1,5mm2-1000mm2

Marque Déposée

yifang

Origine

Zhengzhou, China

Code SH

8544492100

Capacité de Production

1000 km/mois

Product Description

XLPE/isolant en PVC (LV) Câble d’alimentation basse tension

1.XLPE/isolant en PVC LV (basse tension) Câble d’alimentation appartient aux câbles de la tension nominale jusqu’à 1KV. Ils sont utilisés pour la pose de l’intérieur, tunnel, métro, canal, l’eau et des fonds marins, etc .

Disponibles en version standard tels que la norme ASTM , BS , DIN ,NFC , AS/NZS , CSA , EST , etc.

2.Bref Construction :

2.1 Nombre de Core : 1Core , 2Core,3Core , 4Core , 5Core , 3+1Core(3.5Core) , 3+2+1Core Core , 4 , etc.

2.2 Le matériau Conducteur : brin en cuivre ou aluminium (Round /compactés échoués rondes/secteur compactée échoués)

2.3 : Matériau d’isolation XLPE/PVC/PE/LSHF

2,4 (s’applique de la gaine intérieure si il y a de la couche d’armures) : PVC/PE

2,5 Couche de blindage (si nécessaire) :Fil en acier galvanisé / ruban d’acier

2.6 gaine extérieure : PVC/PE

3.Le conducteur long temps max. admissible est de 70 degrés de température de fonctionnement pour l’isolant en PVC et 90degreefor isolation XLPE ; dans le court-circuit, max. La température est 160 degrés pour gaine en PVC et 250degreefor Gaine en PVC.

4.L’Emballage : dans le roulis / tambour en bois / en / de tambour en bois de fer en acier du tambour.

5.Certificat : ISO , EC , SGS, SONCAP , BV , COC,etc.

6.Pour les autres des informations détaillées, veuillez nous contacter directement .

La classe 2 conducteurs multibrins pour single-core et les câbles multi-core
1	2	3	4	5	6	7	8	9	10
Zone transversales nominale	Nombre minimum de fils dans le conducteur						Résistance maximale du conducteur à 20ºC
	La circulaire		Compacté circulaire		Façonné		Conducteur en cuivre recuit		Conducteur en aluminium ou en alliage en aluminium
	Cu	Al	Cu	Al	Cu	Al	Les fils de la plaine	Les fils revêtus de métal	Conducteur en aluminium ou en alliage en aluminium
Mm2	Cu	Al	Cu	Al	Cu	Al	Ω/KM	Ω/KM	Ω/KM
0,5	7						36	36,7
0.75	7						24.5	24,8
1	7						18.1	18.2
1.5	7		6				12.1	12.2
2.5	7		6				7.41	7.58
4	7		6				4.61	4.7
6	7		6				3.08	3.11
10	7	7	6	6			1.83	1.84	3.08
16	7	7	6	6			1.15	1.16	1.91
25	7	7	6	6	6	6	0,727	0.734	1.2
35	7	7	6	6	6	6	0.524	0.529	0.868
50	19	19	6	6	6	6	0.387	0.391	0.641
70	19	19	12	12	12	12	0,268	0.27	0.443
95	19	19	15	15	15	15	0.193	0,195	0.32
120	37	37	18	15	18	15	0,153	0,154	0.253
150	37	37	18	15	18	15	0,124	0,126	0.206
185	37	37	30	30	30	30	0.0991	0,1	0,164
240	37	37	34	30	34	30	0.0754	0.0762	0,125
300	61	61	34	30	34	30	0.0601	0.0607	0,1
400	61	61	53	53	53	53	0,047	0.0475	0.0778
500	61	61	53	53	53	53	0.0368	0.0369	0.0605
630	91	91	53	53	53	53	0.0283	0.0286	0.0469
800	91	91	53	53			0.0221	0.0224	0.0367
1000	91	91	53	53			0.0176	0.0177	0.0291

Qui nous sommes Chine Conducteur en cuivre, isolé en XLPE, armé, gaine en PVC fabrication et fournisseur,Vous pouvez obtenir plus de détails par e-mail, vous obtiendrez un prix bon marché ou un prix usine.
