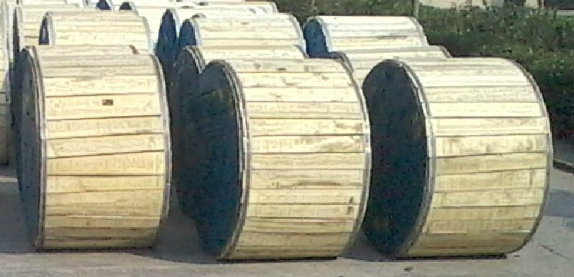

Fil de contrôle en cuivre pour câble haute tension

Fil de commande de cuivre pour câble haute tension

L’aluminium acsr conducteur

1. Haute qualité avec coffre-fort et un certificat standard

2. Délai de livraison rapide

3. Directement en usine

  Conducteurs ACSR Grosbeak



Nom de code: Grosbeak

No. Fil/câble de dia. D’Al: 26/3.97mm.

No. Fil/câble de dia. De l’acier: 7/3.09mm.

Dans l’ensemble de  Dia.: 25.15mm.

Masse linéaire: 1302kg/km.

111.8nominale de charge de rupture: KN.

Max. D. C. Résistance à 20 °C: 0.08989 ohm/km.



1. Les applications

ACSR conducteurs ont été largement utilisés dans les lignes de transmission de puissance avec divers niveaux de tension, parce qu’ils ont de telles bonnes caractéristiques comme structure simple, installation et maintenance pratique, grande capacité de transmission à faible coût. Et ils sont également adaptés pour la ponte à travers les vallées des rivières et les endroits où les caractéristiques géographiques particulières existent.

2. Les performances du service

2.1. L’admissible Température de fonctionnement de longue date pour le conducteur de l’antenne est 70oC.

2.2. En vertu de la circonstance que de rares qui se produit sur le climat et la glace taux de couverture faible dans la zone de glace lourds, le plus grand stress de câble d’au point le plus bas de la SAG ne doit pas dépasser 60 % de la puissance destructrice de courte durée.

2.3. Lors de la connexion des conducteurs, le conducteur à côté du tube de raccordement ne peut pas être proéminente. Sinon, la force sur le pupitre de conducteurs sera déséquilibré. Une fois les connecteurs sont installer, le tube de raccordement doivent être peints par vernis anti-humidité afin de protéger de la corrosion.

2.4. En vertu de installaion, l’arc downing stress de tous les conducteurs devraient être les mêmes. Dans la distance admissible de la traversée de bâtiments ou de tomber à la masse, le stress peut être 10-15 % plus élevé que le stress ordinaire.

3. Les performances du produit

3.1. Le rendement électrique de ACSR est indiqué dans DCΩ/km (20oC). La résistivité du disque sur le fil d’aluminium pour fils toronnés n’est pas supérieure à 28.264 nΩ. M de la norme internationale de la valeur.

3.2. La traction nominale est dénotée ACSR strengh de avec somme de tous les aciers conductorstensile en aluminium de la force et résistance à la traction.

      A. La résistance en traction de tous les conducteurs en aluminium est indiquée par le résultat de toutes les sections de conducteurs en aluminium multiplié par min. Résistance à la traction de taille correspondante spécifiée dans la norme pour le fil d’aluminium.

      B. La résistance à la traction de tous les câbles en acier est indiquée par le résultat de toutes les coupes transversales de fils en acier multipliée par le stress à 1 % à l’allongement de la taille correspondante spécifiée dans la norme de fil d’acier.

4. Norme de matériel

4.1. Le disque d’aluminium utilisé pour ACSR conducteur est conforme à la norme GB/T(1179-2008 équivalent à la norme CEI 61089).

4.2. Le fil en acier recouvert de zinc utilisé pour ACSR est conforme à la norme CEI 61089.

4.3. Production peuvent être organisés en fonction de besoins des clients pour le matériel standard, etc.
