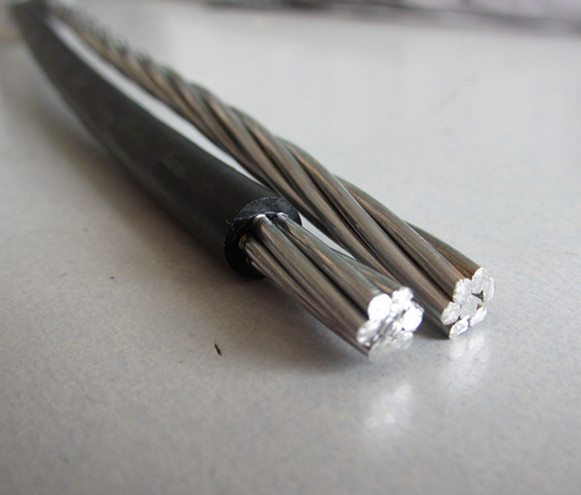

Fil conducteur recouvert en aluminium allié à âme en polyéthylène réticulé

Ligne couverte sur le fil conducteur isolé en polyéthylène réticulé AAAC

Les applications

Couverts Câble de ligne est utilisée principalement pour les frais généraux des lignes de distribution secondaire. Il n’est pas un conducteur isolé électriquement et est traitée comme conducteur nu une fois installé.

La construction
Conducteurs sont en alliage en aluminium 1350-H19, 6201-181, ou ACSR conducteurs multibrins concentrique et couverts pour les conditions météorologiques l’épreuvage avec du polyéthylène, polyéthylène haute densité (HD) ou en polyéthylène réticulé (XLP).

Des normes

• ASTM B-230 – L’aluminium 1350-H19 fil pour fins électrique
• ASTM B-231 – Concentric-Lay brin Coated-Steel les conducteurs en aluminium, renforcé (ACSR).
• ASTM B-1248 – Polyéthylène plastiques et matériaux de moulage par extrusion.
• La norme ASTM C-8.35 Weather-Resistant Polethylene-Covered – Spécifications pour les fils et câbles.
• ICEAS-61-402
• PUB no 5-1973 NEMA WC – Normes de publication Fils et câbles isolés thermoplastiques pour la transmission et la distribution de l’énergie électrique.

  Les Notes

• Les mots de code en tant que compte tenu de s’appliquent à polyéthylène conventionnel câble de ligne.
• Pour 6201 les conducteurs en aluminium ACSR diamètre équivalent à la construction ou équivalent en aluminium 1350.
• Cotes Ampacity basé sur 75^oC Température de conducteur, élévation de température ambiante de 25oC – niveau de la mer. L’émissivité 0, 91 Coefficient d’absorption de 0, 95. Reisitivity thermique de la couverture -375^oC-cm2/Watt-CM. La vitesse du vent 2ft/sec à sun.
• Pour déterminer le bon ampacity par la taille du conducteur, veuillez consulter le Code électrique national, dernière édition.
