Product Details
Product Description
Câble à isolation suspendue basse tension (câble ABC), câble d’antenne
Application :
Le faisceau de câbles d’antenne est principalement utilisé pour les lignes aériennes et de distribution, ou pour fournir un service d’antenne 120/220 V pour le service d’antenne sur les sites de construction, comme une prise de service (entre la colonne de puissance et l’entrée de service) comme un câble secondaire (entre la colonne et la colonne), ou pour l’éclairage de rue. Tension de fonctionnement à 600 V et 1 000 V, la température de fonctionnement du câble ABC est de 75 ºC ou 90 ºC.
Normes applicables :
Les câbles ABC sont fabriqués conformément aux normes ANSI/ICEA S-70-547, ANSI/ICEA S-76-474, NFC 33-209, IEC60502-1, BS7870.50, VDE 027-626 GB/T12527 SANS1418 ou les normes convenues par les clients et nous. ICEA S-76-474 et NFC 33-209 sont largement utilisés.
Portée de la production :
Tension : 1 KV et moins.
Noyau de phase : 1 à 6 conducteurs, section transversale de 6 AWG (13,3 mm2) à 500 MCM (253,4 mm2).
Neutre nu : section transversale de 6 AWG (13,3 mm2) à 500 MCM (253,4 mm2)
Construction :
Phase Core :
Conducteur : fil de cuivre nu dur / fil d’aluminium/ fil d’alliage d’aluminium, etc
ISOLATION: PVC/XLPE/PE
Conducteur neutre (en option) : ACSR /AAAC/AAC
ISOLATION: PVC/XLPE/PE
Faisceau d’éclairage de rue (en option) :
Conducteur : AAC
ISOLATION: PVC/XLPE/PE
* nous pouvons concevoir et produire le câble ABC selon les exigences du client.
| Nombre de conducteurs x section transversale nominale, N° x mm2 | Épaisseur nominale de l’isolation mm | Diamètre hors tout approximatif mm |
Poids approx Kg/km |
Résistance maximale du conducteur Ω/km |
Charge de rupture minimale, KN | Intensité nominale A |
||
| Noyau de phase | Noyau neutre | Faisceau d’éclairage | ||||||
| 2×16 | 1.2 | 1.2 | – | 15 | 130 | 1.91 | 2.3 | 93 |
| 2×16 + 2×1.5 | 1.2 | 1.2 | – | 16 | 175 | 1.91 / 12.1 | ||
| 4×16 | 1.2 | 1.2 | – | 18 | 260 | 1.91 | 83 | |
| 4×16 + 2×1.5 | 1.2 | 1.2 | – | 20 | 310 | 1.91 / 12.1 | ||
| 2×25 | 1.4 | 1.4 | – | 18 | 202 | 1.2 | 3.8 | 122 |
| 2×25 + 2×1.5 | 1.4 | 1.4 | – | 19.5 | 250 | 1.2 / 12.1 | ||
| 4×25 | 1.4 | 1.4 | – | 22 | 404 | 1.2 | 111 | |
| 4×25 + 2×1.5 | 1.4 | 1.4 | – | 24 | 452 | 1.2/ 12.1 | ||
| 3×35 +1×54.6 + K×16 (K peut être 0,1,2,3) |
1.6 | 1.6 | 1.2 | 28.5/29.5/31/33 | 620/685/750/815 | 0.868/0.63/1.91 | 16.6 | 138/83 |
| 3×50 +1×54.6 + K×16 (K peut être 0,1,2,3) |
1.6 | 1.6 | 1.2 | 30.5/32.5/34/36 | 740/805/870/935 | 0.641/0.63/1.91 | 165/83 | |
| 3×70 +1×54.6 + K×16 (K peut être 0,1,2,3) |
1.8 | 1.6 | 1.2 | 34.5/36/39/41 | 975/1040/1105/1170 | 0.868/0.63/1.91 | 213/83 | |
| 3×95 +1×70+K×16 (K peut être 0,1,2,3) |
1.8 | 1.5 | 1.2 | 37/39.5/42/44 | 1210/1275/1340/1405 | 0.32/0.50/1.91 | 20.5 | 258/83 |
| 3×120 +1×70+K×16 (K peut être 0,1,2,3) |
1.8 | 1.5 | 1.2 | 38.5/40.5/43.5/46 | 1477/1542/1607/1672 | 0.253/0.50/1.91 | 300/83 | |
| 3×120 +1×95+K×16 (K peut être 0,1,2,3) |
1.8 | 1.6 | 1.2 | 39.5/41.5/44.5/47 | 1535/1600/1665/1730 | 0.253/0.343/1.91 | 27.5 | |
| 3×150 +1×70+K×16 (K peut être 0,1,2,3) |
1.7 | 1.5 | 1.2 | 40.5/42/44.5/48 | 1755/1820/1885/1950 | 0.206/0.50/1.91 | 20.5 | 344/83 |
| 3×150 +1×95+K×16 (K peut être 0,1,2,3) |
1.7 | 1.6 | 1.2 | 43.2/45.3/47/49 | 1832/1897/1961/2026 | 0.206/0.343/1.91 | 27.5 | |
| N° d’article | Conducteur de phase | Isolation du conducteur de phase | Messenger neutre nu taille AWG | Résistance à la rupture de Bare Neutral Messenger | Poids par 1 000 pi-XLPE | Poids par 1000 pi-PE | Ampacity-XLPE A |
Ampacité-PE A |
| Baie | 6 | 45 ml | 6 | 1110Lbs | 145Lbs | 140.0 lb | 75 | 60 |
| Entraîneur français | 6 | 45 ml | 6 | 155Lbs | 144.3 lb | |||
| Entraîneur allemand | 4 | 45 ml | 4 | 1760 Lbs | 214Lbs | 208.3 lb | 100 | 80 |
| Arabe | 4 | 45 ml | 4 | 229 lb | 214.4 lb | |||
| Belge | 2 | 45 ml | 2 | 2 800 Lbs | 344 lb | 323.1 lb | 135 | 105 |
| Shetland | 1/0 | 60 ml | 1/0 | 4460Lbs | 546 lb | 521.1 lb | 180 | 140 |
| Pur-sang | 2/0 | 60 ml | 2/0 | 5390Lbs | 670 lb | 641.5 lb | 205 | 160 |
| Trotter | 3/0 | 60 ml | 3/0 | 6790Lbs | 825 lb | 791.8 lb | 235 | 185 |
| Marche | 4/0 | 60 ml | 4/0 | 8560Lbs | 1019 lb | 979.7 lb | 275 | 210 |

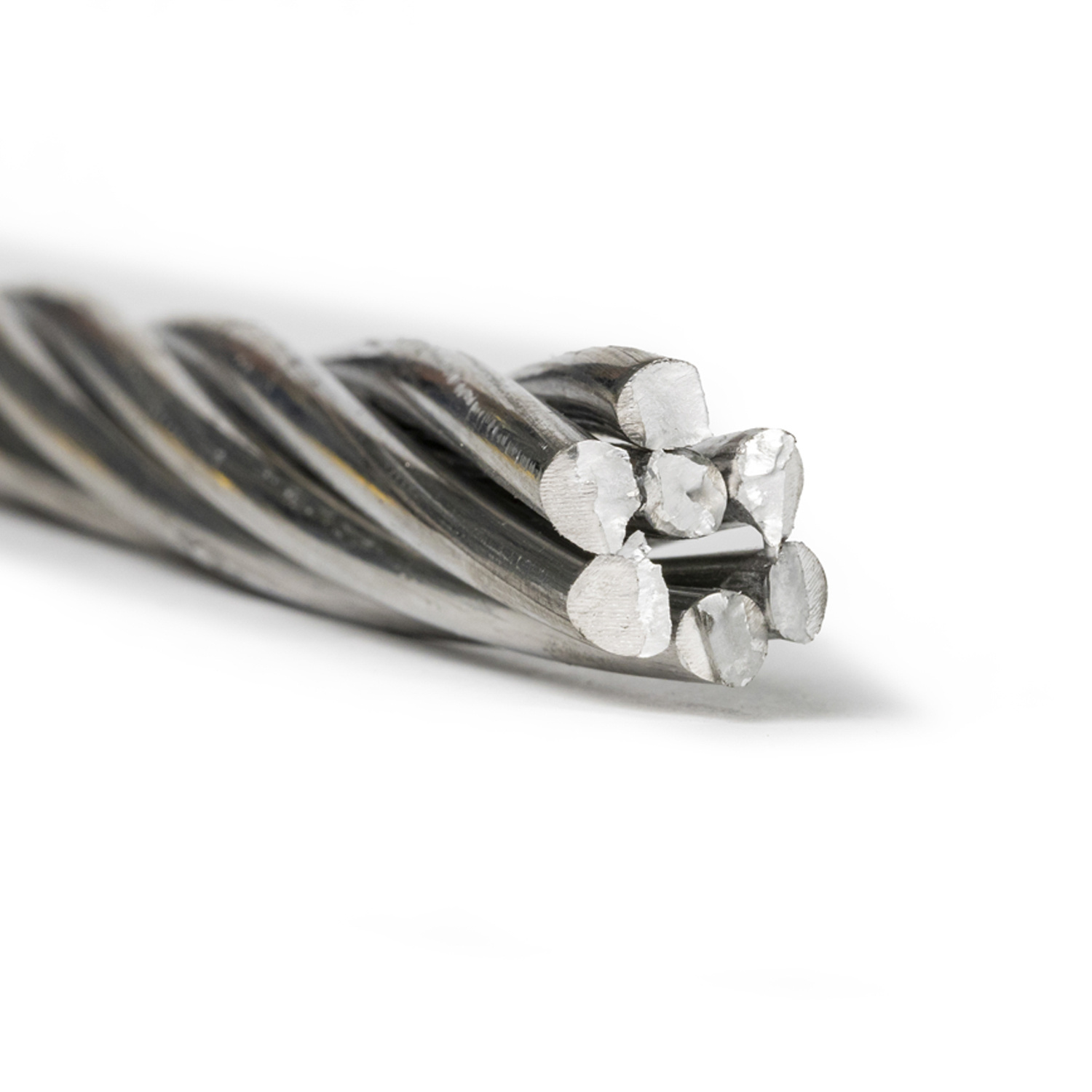

Produits photos
Photos des conteneurs d’emballage et de chargement :
* nous pouvons concevoir et produire l’ACSR selon les exigences du client. N’importe quelle exigence, n’hésitez pas à nous contacter!
