Câble aérien en aluminium isolé XLPE duplex, triplex, quadruplex, groupé, en faisceau, en hauteur

Câble aérien en aluminium isolé XLPE duplex, triplex, quadruplex, groupé, en faisceau, en hauteur image

Get Latest Price Request a quote

Product Details

N° de Modèle.

ABC Cable

Courant

CC et CA

Matériau isolant

Matériau de la gaine

pvc/xlpe/pe

Forme Matériel

Fil rond

Fil Matériau du noyau

alliage d′aluminium

Certificat

ISO, CCC, CE, RoHS

Modèle

câble abc

Marque

henway

qualité

haute qualité

standard

astm, bs, as, din, csa, iec, gb/t

matériau conducteur

alliage d′aluminium

Paquet de Transport

tambours en bois, tambours en acier, tambours en acier en bois

Spécifications

personnalisé

Marque Déposée

henway

Origine

Chine

Code SH

7614900000

Capacité de Production

10, 000, 000km par an

Product Description

Câble à isolation suspendue basse tension (câble ABC), câble d’antenne

Application :

Le faisceau de câbles d’antenne est principalement utilisé pour les lignes aériennes et de distribution, ou pour fournir un service d’antenne 120/220 V pour le service d’antenne sur les sites de construction, comme une prise de service (entre la colonne de puissance et l’entrée de service) comme un câble secondaire (entre la colonne et la colonne), ou pour l’éclairage de rue. Tension de fonctionnement à 600 V et 1 000 V, la température de fonctionnement du câble ABC est de 75 ºC ou 90 ºC.

Normes applicables :

Les câbles ABC sont fabriqués conformément aux normes ANSI/ICEA S-70-547, ANSI/ICEA S-76-474, NFC 33-209, IEC60502-1, BS7870.50, VDE 027-626 GB/T12527 SANS1418 ou les normes convenues par les clients et nous. ICEA S-76-474 et NFC 33-209 sont largement utilisés.

Portée de la production :

Tension : 1 KV et moins.

Noyau de phase : 1 à 6 conducteurs, section transversale de 6 AWG (13,3 mm2) à 500 MCM (253,4 mm2).

Neutre nu : section transversale de 6 AWG (13,3 mm2) à 500 MCM (253,4 mm2)

Construction :

Phase Core :

Conducteur : fil de cuivre nu dur / fil d’aluminium/ fil d’alliage d’aluminium, etc

ISOLATION: PVC/XLPE/PE

Conducteur neutre (en option) : ACSR /AAAC/AAC

ISOLATION: PVC/XLPE/PE

Faisceau d’éclairage de rue (en option) :

Conducteur : AAC

ISOLATION: PVC/XLPE/PE

* nous pouvons concevoir et produire le câble ABC selon les exigences du client.

Nombre de conducteurs x section transversale nominale, N° x mm2	Épaisseur nominale de l’isolation mm			Diamètre hors tout approximatif mm	Poids approx Kg/km	Résistance maximale du conducteur Ω/km	Charge de rupture minimale, KN	Intensité nominale A
	Noyau de phase	Noyau neutre	Faisceau d’éclairage	Diamètre hors tout approximatif mm	Poids approx Kg/km	Résistance maximale du conducteur Ω/km	Charge de rupture minimale, KN	Intensité nominale A
2×16	1.2	1.2	–	15	130	1.91	2.3	93
2×16 + 2×1.5	1.2	1.2	–	16	175	1.91 / 12.1		93
4×16	1.2	1.2	–	18	260	1.91		83
4×16 + 2×1.5	1.2	1.2	–	20	310	1.91 / 12.1		83
2×25	1.4	1.4	–	18	202	1.2	3.8	122
2×25 + 2×1.5	1.4	1.4	–	19.5	250	1.2 / 12.1		122
4×25	1.4	1.4	–	22	404	1.2		111
4×25 + 2×1.5	1.4	1.4	–	24	452	1.2/ 12.1		111
3×35 +1×54.6 + K×16 (K peut être 0,1,2,3)	1.6	1.6	1.2	28.5/29.5/31/33	620/685/750/815	0.868/0.63/1.91	16.6	138/83
3×50 +1×54.6 + K×16 (K peut être 0,1,2,3)	1.6	1.6	1.2	30.5/32.5/34/36	740/805/870/935	0.641/0.63/1.91		165/83
3×70 +1×54.6 + K×16 (K peut être 0,1,2,3)	1.8	1.6	1.2	34.5/36/39/41	975/1040/1105/1170	0.868/0.63/1.91		213/83
3×95 +1×70+K×16 (K peut être 0,1,2,3)	1.8	1.5	1.2	37/39.5/42/44	1210/1275/1340/1405	0.32/0.50/1.91	20.5	258/83
3×120 +1×70+K×16 (K peut être 0,1,2,3)	1.8	1.5	1.2	38.5/40.5/43.5/46	1477/1542/1607/1672	0.253/0.50/1.91	20.5	300/83
3×120 +1×95+K×16 (K peut être 0,1,2,3)	1.8	1.6	1.2	39.5/41.5/44.5/47	1535/1600/1665/1730	0.253/0.343/1.91	27.5	300/83
3×150 +1×70+K×16 (K peut être 0,1,2,3)	1.7	1.5	1.2	40.5/42/44.5/48	1755/1820/1885/1950	0.206/0.50/1.91	20.5	344/83
3×150 +1×95+K×16 (K peut être 0,1,2,3)	1.7	1.6	1.2	43.2/45.3/47/49	1832/1897/1961/2026	0.206/0.343/1.91	27.5	344/83

N° d’article	Conducteur de phase	Isolation du conducteur de phase	Messenger neutre nu taille AWG	Résistance à la rupture de Bare Neutral Messenger	Poids par 1 000 pi-XLPE	Poids par 1000 pi-PE	Ampacity-XLPE A	Ampacité-PE A
N° d’article	Conducteur de phase	Isolation du conducteur de phase	Messenger neutre nu taille AWG	Résistance à la rupture de Bare Neutral Messenger	Poids par 1 000 pi-XLPE	Poids par 1000 pi-PE	Ampacity-XLPE A	Ampacité-PE A
Baie	6	45 ml	6	1110Lbs	145Lbs	140.0 lb	75	60
Entraîneur français	6	45 ml	6	1110Lbs	155Lbs	144.3 lb	75	60
Entraîneur allemand	4	45 ml	4	1760 Lbs	214Lbs	208.3 lb	100	80
Arabe	4	45 ml	4	1760 Lbs	229 lb	214.4 lb	100	80
Belge	2	45 ml	2	2 800 Lbs	344 lb	323.1 lb	135	105
Shetland	1/0	60 ml	1/0	4460Lbs	546 lb	521.1 lb	180	140
Pur-sang	2/0	60 ml	2/0	5390Lbs	670 lb	641.5 lb	205	160
Trotter	3/0	60 ml	3/0	6790Lbs	825 lb	791.8 lb	235	185
Marche	4/0	60 ml	4/0	8560Lbs	1019 lb	979.7 lb	275	210

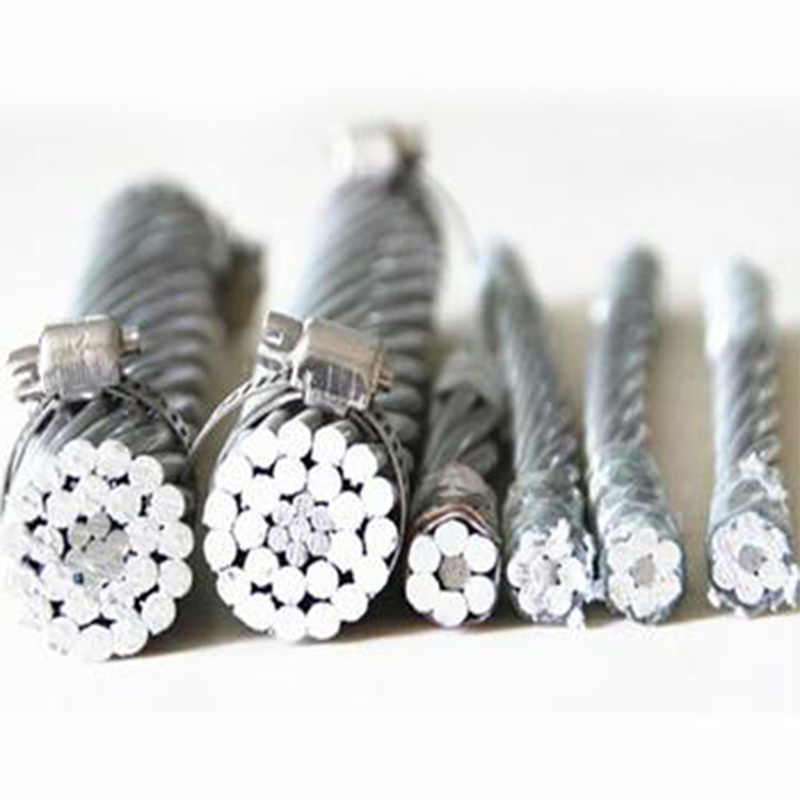

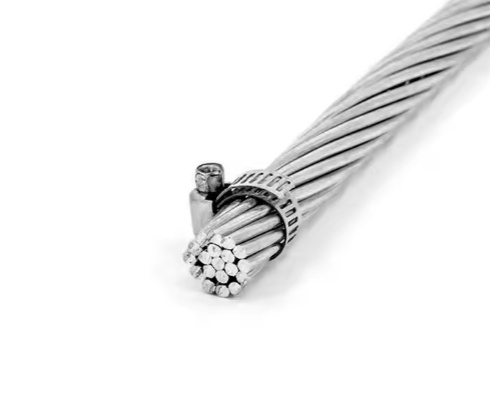

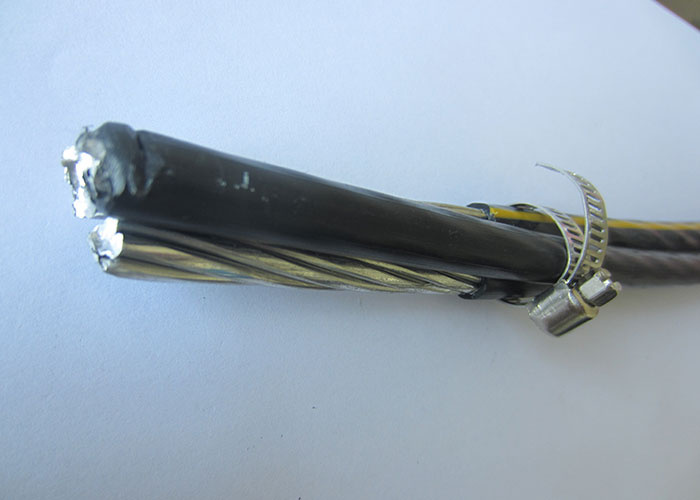

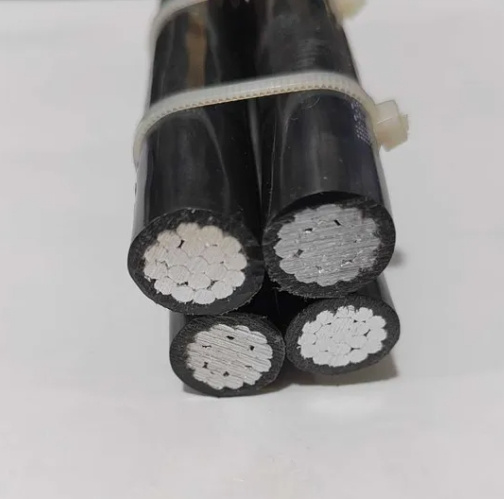

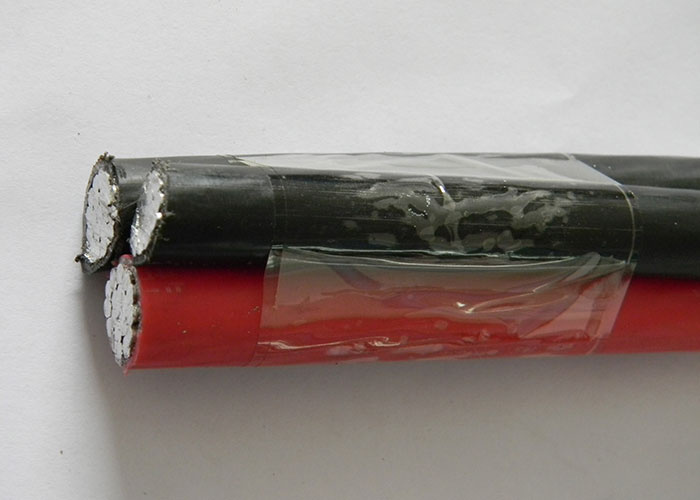

Produits photos

Photos des conteneurs d’emballage et de chargement :

* nous pouvons concevoir et produire l’ACSR selon les exigences du client. N’importe quelle exigence, n’hésitez pas à nous contacter!

Informations sur la société

Fondée en 1994, Henway Electric Group Inc a   maintenant développé dans Une entreprise innovante   avec une forte capacité de R&D   après 20 ans dans le
industrie. Elle couvre une superficie de 210,000   mètres carrés et compte plus  de 2,000 employés. Il    a introduit successivement environ 2,000 articles de
Équipements de recherche et développement, de production et de test avancés . La    capacité de production annuelle dépasse 30 milliards de yuans.
Les produits Henway peuvent être divisés en quatre catégories, à savoir   câble d’alimentation, fil et câble pour   équipement électrique, câble de communication et
Fil de construction. Ils incluent   un câble d’alimentation isolé de 220 kV et moins,   un câble isolé en caoutchouc de 35 kV et moins,   un câble isolé en antenne, un câble suspendu
Conducteur, câble minier  , etc., un total de près de 30   séries de produits avec près de 4,000 types et 50,000 articles. Les produits sont largement utilisés dans les domaines de l’infrastructure, des services publics, des projets hydro-eau, du fer, de l’exploitation minière, industrie pétrolière, chimique, bâtiment, métro, train à grande vitesse, aéroports, etc
Ils ont été exportés dans plus de 100 pays à travers   le monde.
Henway a passé ISO 9001,ISO 14001,OHSAS 18001,et a successivement acquis le certificat TUV,ce Certificat, certificat UL , etc  . Plus   de 30 ans de développement Et la culture fait les réalisations extraordinaires de Henway.Henway est encore promouvoir   l’ échelle et la technologie de l’entreprise
et la construction de la marque.
Heway Cable-faites des efforts de pionnier et de forge avant !

Certification

FAQ

1. Q:Comment votre usine contrôle-t-elle la qualité ?

A:Factory dispose d’une équipe de marchandiseurs rapide et enthousiaste, d’une équipe de CQ stricte et responsable, d’un service pour de nombreuses marques connues dans le monde entier avec nos produits de haute qualité et strict.

Q : puis-je visiter votre entreprise ?

R: Sûr, si vous avez besoin, nous arrangeons le chauffeur pour vous prendre.

3. Q:Comment puis-je obtenir des échantillons ?

A: Contactez-moi ci-dessous, Déterminez l’échantillon et l’adresse pour l’expédition.

4. Q : avez-vous déjà fourni des câbles à notre pays ?

R: Les câbles Henway ont été vendus dans plus de 100 pays et régions du monde. Vous pouvez me contacter pour plus de détails.

5. Q:Qu’est-ce que votre MOQ?

A: MOQ normalement 500 mètres pour les câbles de grand diamètre. Veuillez me contacter pour plus d’informations si vous avez des exigences spécifiques en matière de câble.

6. Q:quand puis-je obtenir le prix?

R: Généralement, dans les 6 heures après que nous avons reçu votre demande.

7. Q:combien de temps votre délai de livraison est-il long ?

A: Selon la quantité de votre commande. En général, notre délai d’exécution est de 3 à 20 jours ouvrables.

Pour plus d’informations sur les fils et les câbles, n’hésitez pas à nous contacter. Vous recevrez une réponse dans les 6 heures !!
