Vente Directe d′Usine 6/10 Kv 12/20 Kv 18/30 Câble Moyenne Tension Câbles Monocore selon IEC 60502

Vente Directe d′Usine 6/10 Kv 12/20 Kv 18/30 Câble Moyenne Tension Câbles Monocore selon IEC 60502 image

Get Latest Price Request a quote

Product Details

N° de Modèle.

MV cable

Courant

CC et CA

Matériau isolant

XLPE

Matériau de la gaine

lszh ou pvc ou pe

Forme Matériel

Fil rond

Fil Matériau du noyau

Bare fil de cuivre

Certificat

ISO, CCC

Modèle

câble mv

Marque

yifang

standard

iec60502-2

Paquet de Transport

tambour en bois d′acier

Spécifications

25 mm2 à 400 m2

Marque Déposée

yifang

Origine

Chine

Code SH

8544492100

Capacité de Production

10000m par semaine

Product Description

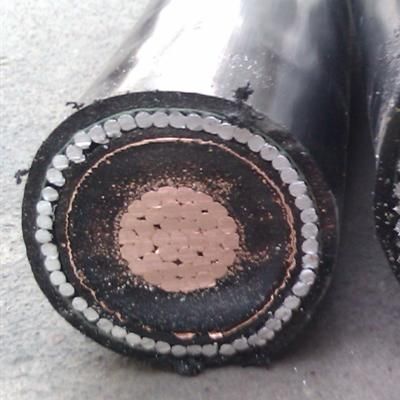

Câble moyenne tension des câbles simple coeur à la norme CEI 60502

Les applications

Le single core câbles sont conçus pour la distribution de puissance électrique avec tension nominale Uo/U allant de l’1.8/3KV à 26/35KV et de la fréquence 50 Hz.

Ils sont adaptés pour l’installation principalement dans les stations d’alimentation, à l’intérieur et dans des gaines de câble, à l’extérieur, le métro et dans l’eau ainsi que pour l’installation sur les chemins de câbles pour les industries, tableaux de distribution et de centrales.

STANDARD

La norme CEI 60502 partie 1(1.8/3KV)
La norme CEI 60502 partie 2(3.6/6KV à 18/30KV)

Conductor	Plaine ou en aluminium en cuivre recuit conformes à CEI 60228 de classe 1 ou 2.
L’écran du conducteur	Le conducteur se compose d’écran d’une couche de extrudé non métalliques, composé de semi-conductrice fermement lié à l’isolement à exclure tous les vides d’air. Le conducteur n’est pas nécessaire d’écran pour les PVC et de l’EPR/1.8/3HEPR isolés KV ET KV 3.6/6câbles.
L’isolement	L’isolation est de chlorure de polyvinyle (PVC) destinés à la 3.6/61.8/3KV ET KV de câbles, polyéthylène réticulé composé (XLPE) ou de caoutchouc éthylène-propylène (EPR/HEPR).

Le tableau 1. Épaisseur de l’isolation XLPE ou EPR/HEPR isolement

Nom. La section transversale	L’isolement à la tension nominale de l’épaisseur
1.8/3KV (Um=3.6KV)	3.6/6KV (Um=7.2KV)	6/10KV (Um=12KV)	8.7/15KV (Um=17,5KV)	KV (12/20UM=24KV)	KV (18/30UM=36KV)	KV (21/35UM=42KV)	KV (26/35UM=42KV)
Mm^2	Mm	Mm	Mm	Mm	Mm	Mm	Mm	Mm
	XLPE/EPR	En polyéthylène réticulé	EPR	XLPE/EPR	XLPE/EPR	XLPE/EPR	XLPE/EPR	XLPE/EPR	XLPE/EPR
Non testées	Présélectionné
10	2.0	2.5	3.0	2.5	–	–	–	–	–	–
16	2.0	2.5	3.0	2.5	3.4	–	–	–	–	–
25	2.0	2.5	3.0	2.5	3.4	4.5	–	–	–	–
35	2.0	2.5	3.0	2.5	3.4	4.5	5.5	–	–	–
50 – 185	2.0	2.5	3.0	2.5	3.4	4.5	5.5	8.0	9.3	10.5
240	2.0	2.6	3.0	2.6	3.4	4.5	5.5	8.0	9.3	10.5
300	2.0	2.8	3.0	2.8	3.4	4.5	5.5	8.0	9.3	10.5
400	2.0	3.0	3.0	3.0	3.4	4.5	5.5	8.0	9.3	10.5
500 – 1600	2.2-2.8	3.2	3.2	3.2	3.4	4.5	5.5	8.0	9.3	10.5

*L’épaisseur d’isolation de PVC est 3,4 mm (1- 1600mm sq) pour câbles 3.6/6KV.

L’écran Insulaton

L’isolement se compose d’écran d’une couche de extrudé non métalliques, composé de semiconducteur extrudé sur l’isolement. La couche semi-conductrice extrudé est composé de servitude ou semi-conducteurs strippable froide composé capable de l’enlèvement au raccordement ou de mettre fin. Comme une option, une bande semi-conducteurs peuvent être appliquées au cours de la couche semi-conductrice extrudé en tant que la literie pour la couche métallique. L’épaisseur minimale est de 0,3 mm et le maximum de résistivité est de 500 ohm-m à 90 °C. L’écran est solidement monté à l’isolement par rapport à exclure tous les vides d’air et peut facilement être dépouillé la main sur le site. L’isolement n’est pas nécessaire d’écran pour les PVC et de l’EPR/1.8/3HEPR isolés KV ET KV 3.6/6câbles. L’écran peut être couverte par l’eau semi-conducteurs swellable de blocage du ruban adhésif pour assurer l’étanchéité longitudinale.

Couche métallique

La couche métallique peut être appliquée au cours de la les noyaux individuels ou de l’assembly de base collectivement.

Les types suivants de couches métalliques sont fournis :

1) écran métallique
2) conducteur concentrique
3) Gaine métallique
4) Armure métallique

L’écran métallique se compose de deux bandes de cuivre ou d’une couche concentriques de fils de cuivre ou une combinaison de bandes et les fils de fournir un défaut de masse chemin courant. Le conducteur concentrique est appliqué directement sur l’isolement, ou au cours de l’isolement l’écran ou sur un couvrant l’intérieur. La gaine métallique se compose d’alliage de plomb ou appliqué comme une fermement le raccord du tube sans soudure. L’armure métallique comprend soit un fil plat Armour, fil rond Armour, et double bande Armour.

Tableau 2. Section transversale totale minimale de l’écran métallique

Nom. Zone de vue en coupe de câble	Min. Coupe transversale de l’écran métallique	Résistance CC de l’écran de fil de cuivre
Mm^2	Mm^2	Mm
Jusqu’à 120	16	1.06
150 et 300	25	0,72
400-630	35	0.51
800-1000	50	0.35

La séparation (gaine de câble blindé)	La gaine de séparation comprend une couche de PVC extrudé, PE ou, LSZH appliquées en vertu de l’armure. L’épaisseur nominale est calculée par 0,02Du + 0.6mm où du est le diamètre fictif en vertu de la gaine en mm. Pour les câbles sans une gaine de plomb, de la gaine de séparation de l’épaisseur nominale ne doit pas être inférieure à 1,2 mm. Pour les câbles où la gaine de séparation est appliquée au cours de la gaine de plomb, de la gaine de séparation de l’épaisseur nominale ne doit pas être inférieure à 1.0mm.
Articles de literie (rodée pour gaine de câble blindé de plomb)	La literie se compose d’soit rodée imprégnés/synthétique composé de bandes de papier ou une combinaison de deux couches de ces bandes de papier suivie par quelques couches de matériaux composés fabuleux. L’épaisseur est autour de 1,5 mm.
Armour (pour câble blindé)	L’armure se compose de fil rond en aluminium armour application hélicoïdale sur une gaine de séparation extrudé.

Le tableau 3. Diamètre de fil de blindage ronde

Diamètre fictif en vertu de l’armure	Diamètre de fil de blindage
Mm	Mm
>	<
–	10	0,8
10	15	1.25
15	25	1.6
25	35	2.0
35	60	2.5
60	–	3.15

Au cours de la gaine

Gaine générale comprend une couche de composé thermoplastique extrudé (PVC, PE ou LSZH peut être offert comme une option.) ou composé en élastomère (chlorosulfonated polychlorprene CSP ou PE). La valeur nominale de plus de l’épaisseur de la gaine est calculée par 0.035D+1 où D est le diamètre fictitiuous immédiatement sous la gaine dans mm. Pour les câbles unarmoured et câbles avec le plus de la gaine de ne pas appliquer au cours de l’armure, écran métallique ou conducteur concentrique, la valeur nominale de plus de l’épaisseur de la gaine ne doit pas être inférieure à 1,4 mm. Et pour les câbles avec plus de la gaine appliquée sur l’Armour, écran métallique ou conducteur concentrique, la valeur nominale de plus de l’épaisseur de la gaine ne doit pas être inférieure à 1.8mm.

Propriétés physiques

La température de fonctionnement	Jusqu’à 70 °C (isolant en PVC) ; jusqu’à 90 °C (isolation XLPE ou d’EPE)
Plage de température	-5°C ( PVC ou Gaine LSZH ); -20 °C ( gaine PE )
Court-circuit de température ( 5 secondes Durée maximale )	140-160 °C (isolant en PVC) ; 250°C (isolation XLPE ou d’EPE)
Rayon de courbure	12 x od

Tableau 4. /D’EXPLOITATION nominal /test des tensions

Tension nominale Uo/U	Tension de fonctionnement (UM)	Tester la tension (rms)
1.8/3KV	3.6KV	6.5KV
3.6/6KV	7.2KV	12.5KV
6/10KV	12 KV	21KV
8.7/15KV	17,5kv	30.5KV
12/20KV	24KV	42KV
18/30KV	36KV	63KV
21/35KV	42KV	73.5(53)*KV
26/35KV	42KV	91(65)*KV

*26/3521/35KV ET KV Essai de tension de fréquence d’alimentation peut être faite sous les conditions suivantes : 2.5Uo x 30mins ou 3.0Uo x 15mins.

Numéros entre parenthèses renvoient aux valeurs de test pour 1.5Mins 3.0Uo x.

Single Core 1.8/3KV (Um=3.6KV)

Notre entreprise

Yifang Electric group principalement spécialisée dans les câbles sur le fil&,y compris designment,de la production et vente.

Produits sont principalement couvrant faible,medium,une tension élevée(1KV à 220KV) Câble d’alimentation avec isolation XLPE,isolation PVC Câble d’alimentation,ABC câble Câble Câble de commande,bâtiment,câble en caoutchouc du câble de soudage Etc.

Notre XLPE câble peut être fabriqué conformément à la spécification de la société qui est équivalent à la norme CEI 60502,IEC60332,IEC60754. Certains indices sont supérieures à la norme internationale ci-dessus.
