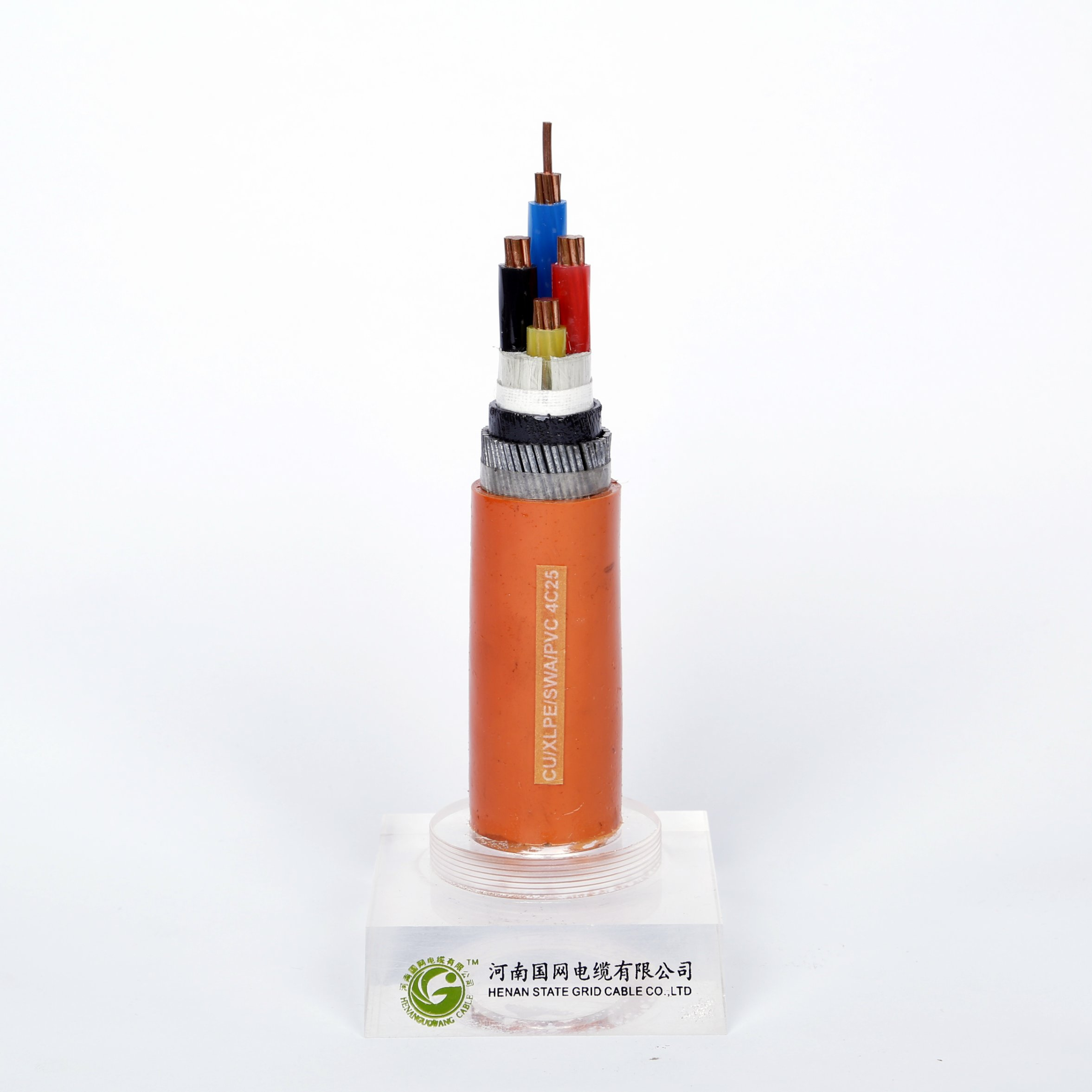

Câble d′alimentation basse tension armé en nylon tressé avec isolation en XLPE résistant au feu et gaine en MDPE

Système
Ce produit est adapté à la transmission d’énergie électrique dans les lignes électriques avec CA 50 Hz et tension nominale 0.6/1 kV (tension maximale du système 1,2 kV).
Occasion
Pose fixe dans la métallurgie, l’électricité, la construction et d’autres industries à l’intérieur, les tranchées pour câbles, les pipelines, l’enfouissement direct et d’autres endroits qui n’ont pas besoin de résister à la force mécanique externe.
Caractéristiques du produit
Les matières premières destinées à la production de produits sont largement issues et bon marché, et sont faciles à traiter et à fabriquer.
Le produit est isolé avec du polyéthylène réticulé. Par rapport aux câbles isolés en PVC, il offre une meilleure isolation et résiste à des températures de fonctionnement extrêmement élevées, jusqu’à 90 degrés.
Le produit est blindé avec du ruban d’acier et peut résister à une pression mécanique plus importante.
Utilisation des fonctions
Tension nominale
La tension nominale est de 0.6 kV et la tension maximale du système CA ne doit pas dépasser 1,2 kV.
Température de fonctionnement
La température de fonctionnement maximale autorisée à long terme du conducteur de câble est de 90 °C; en cas de court-circuit, la température maximale du conducteur de câble ne doit pas dépasser 250 °C et la durée ne doit pas dépasser 5 s.
température ambiante
La température ambiante minimale pour le fonctionnement du câble est de -15 ºC.
Température de pose
Lors de l’installation et de la pose, la température ne doit pas être inférieure à 0 ºC.
rayon de courbure
Le rayon de courbure des câbles à simple conducteur ne doit pas être inférieur à 20 fois le diamètre extérieur du câble et le rayon de courbure des câbles multiconducteurs ne doit pas être inférieur à 15 fois le diamètre extérieur du câble.
Identification du produit
Noyau du câble
Identification des couleurs lorsque les câbles multiconducteurs sont marqués de couleurs différentes, ils doivent être conformes aux réglementations suivantes : câble à 2 conducteurs : rouge, bleu ; câble à 3 conducteurs : jaune, vert, rouge ; Câble à 4 conducteurs : jaune, vert, rouge, bleu; câble à 5 conducteurs câble : jaune, vert, rouge, bleu, noir (ou déterminé par négociation entre le fournisseur et l’acheteur). Les couleurs rouge, jaune et vert sont utilisées pour le conducteur de fil principal. Le bleu est utilisé pour le noyau neutre. Pour éviter toute confusion avec les autres couleurs, il est recommandé d’utiliser du bleu clair.
2. Identification numérique lorsque les câbles multiconducteurs utilisent l’identification numérique, ils doivent être conformes aux réglementations suivantes : câble à 2 conducteurs : 0, 1 ; câble à 3 conducteurs : 1, 2, 3 ; câble à 4 conducteurs : 0, 1, 2, 3; câble à 5 conducteurs : 0,1,2,3,4. Les nombres 1, 2 et 3 sont utilisés pour le noyau principal et 0 pour le noyau neutre. Dans un câble à 5 conducteurs, le numéro « 4 » fait référence au conducteur à usage spécifique (y compris le conducteur de mise à la terre). Lorsque les noyaux isolés sont marqués de numéros, l’isolation doit être de la même couleur et être organisée en fonction des numéros. Les numéros doivent être imprimés sur la surface du noyau isolé avec des chiffres arabes. La couleur des nombres doit être la même et présenter un contraste évident avec la couleur de l’isolation et l’écriture doit être claire; les signes numériques doivent être répétés à intervalles égaux le long du noyau isolé, et deux ensembles adjacents de signes numériques doivent être inverses. Lorsque le logo est composé d’un seul chiffre, un tiret doit être placé sous le numéro. Si le logo est composé de deux chiffres, il doit être disposé vers le haut et vers le bas et un tiret doit être placé sous les chiffres suivants. L’espacement entre deux ensembles adjacents de logos numériques est d. Ne doit pas dépasser 50 mm.
Gaine
La gaine extérieure du câble est généralement noire, mais elle peut également être de couleur autre que noire selon l’accord du fabricant ou de l’acheteur pour s’adapter à son environnement d’utilisation. Le câble doit avoir une identification continue du nom du fabricant, du modèle du produit et de la tension nominale . L’identification du nom du fabricant peut être une identification en double du fabricant ou de la marque. Le logo imprimé doit être résistant aux rayures et ne pas tomber, et le contenu imprimé sur la surface doit être clairement lisible. Remarque : le logo sur la surface de la gaine peut également ajouter d’autres contenus de logo selon les habitudes de l’utilisateur ou du fabricant.
Livraison et tolérance
Longueur de livraison
Les câbles de moins de 80 kg peuvent être livrés dans des antennes et la longueur de livraison des câbles à segment court ne doit pas dépasser 5 % de la longueur totale de livraison, ou les câbles de toute longueur peuvent être livrés conformément à un accord mutuel.
Livraison et tolérance
L’erreur de mesure de la longueur de livraison est de ±0.5 %
Instructions de commande
Lors de la commande, le modèle de câble, les spécifications, la longueur, la date de livraison, la méthode d’emballage et les autres informations nécessaires doivent être correctement indiquées. Par exemple :
Modèle: YJV
Spécification : 3×16
Longueur: 1000m
Méthode d’emballage : emballage du plateau de fer
Date de livraison : dernier jour valide
Mode de transport : transport ferroviaire, transport par voiture, transport par bateau ou transport aérien
Lieu de livraison : entrepôt ou site de l’acheteur ou livraison propre à l’acheteur
Remarque : le mode de transport et le lieu de livraison doivent être spécifiés par l’acheteur.
Notice d’installation
Pendant l’installation, la température ambiante ne doit pas être inférieure à 0 ° C. si la température ambiante mesurée par le thermomètre est inférieure à 0 ° C, préchauffer le câble avant de préparer l’installation. Le rayon de courbure pendant la pose du câble doit être strictement contrôlé pour éviter tout dommage mécanique à l’intérieur du câble.
