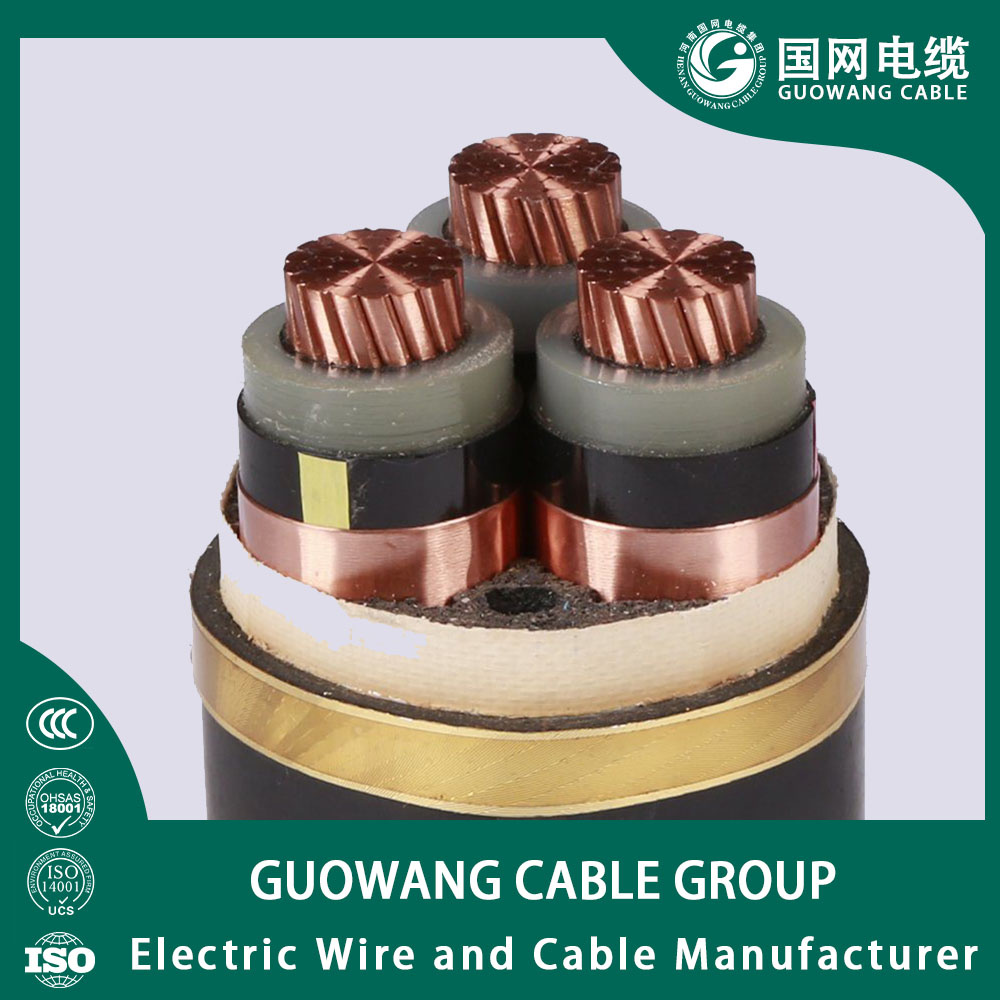

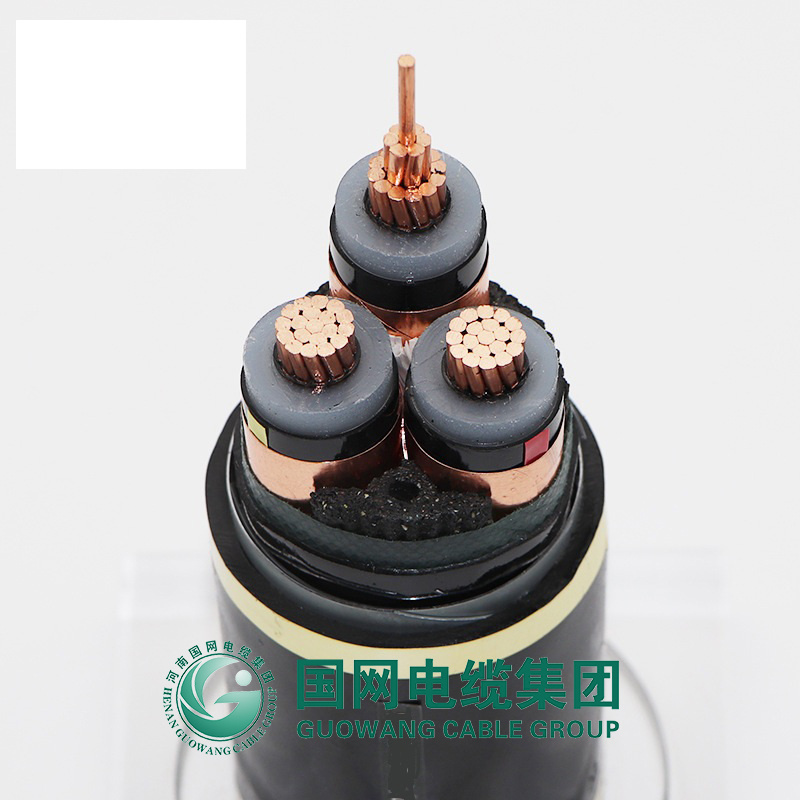

Câble électrique ignifuge Yjlv 8.7/10kv conducteur en cuivre câble isolé en XLPE PVC

Système
Ce produit est adapté pour les modèles CA 50 Hz, tension nominale 3.6 / 6 kV, 6 / 6 kV, 6 / 10 kV, 8.7 / 10 kV, Réseau de distribution 26/15KV, 12/20KV, 18/30KV, 21/35KV, 8.7/35kV ou installations industrielles dans la pose fixe.
Occasion
Il est principalement utilisé dans le réseau électrique souterrain des communautés de construction urbaine, les principales lignes de production et de sous-stations d’énergie (All), et l’utilisation de l’alimentation et de la distribution d’énergie.  Par exemple, peut être utilisé dans la distribution d’électricité et dans d’autres endroits au sein des entreprises industrielles et minières.
Fonctionnalités
Il présente les caractéristiques d’une température de fonctionnement normale élevée du conducteur, d’une structure simple, d’une utilisation pratique et non limitée par la chute de la pose.
Ce produit utilise un ruban double acier blindé, peut résister à une pression mécanique plus importante.
Normes de mise en œuvre
GB/T 12706-2020 câbles d’alimentation et accessoires isolés extrudés avec protection nominale Tensions 1 kV (UM=1,2 kV) à 35 kV (UM=40,5 kV)
Fonctions d’utilisation
Tension nominale
La tension nominale est de 3.6 kV et la tension maximale du système CA ne doit pas dépasser 7,2 kV.
La tension nominale est de 6 kV et la tension maximale du système CA ne doit pas dépasser 7,2 kV.
La tension nominale est de 6 kV et la tension maximale du système CA ne doit pas dépasser 12 kV.
La tension nominale est de 8.7 kV et la tension maximale du système CA ne doit pas dépasser 12 kV.
La tension nominale est de 8.7 kV et la tension maximale du système CA ne doit pas dépasser 17,5 kV.
La tension nominale est de 12/20kV et la tension maximale du système CA ne doit pas dépasser 24kV.
La tension nominale est de 18 kV et la tension maximale du système CA ne doit pas dépasser 36 kV.
La tension nominale est de 21 kV et la tension maximale du système CA ne doit pas dépasser 40,5 kV.
La tension nominale est de 26 kV et la tension maximale du système CA ne doit pas dépasser 40,5 kV.
Température de fonctionnement
La température de fonctionnement maximale autorisée à long terme du conducteur de câble est de 90 °C ; en cas de court-circuit, la température maximale du conducteur de câble ne dépasse pas 250 °C, en continu, le temps ne dépasse pas 5 s.
Température ambiante
La température ambiante minimale pour le fonctionnement du câble est de -10°C.
Température de pose
Pendant l’installation et la pose, la température ne doit pas être inférieure à 0 ºC.
Rayon de courbure
Lorsque le câble à simple conducteur n’est pas blindé, le rayon de courbure minimum recommandé du câble pendant l’installation est de 20D. Lorsque le câble à simple conducteur est blindé, le rayon de courbure minimum recommandé du câble pendant l’installation est de 15D. Lorsque le câble à trois conducteurs n’est pas blindé, le rayon de courbure minimum recommandé du câble pendant l’installation est de 15D. Lorsque le câble à trois conducteurs est blindé, le rayon de courbure minimum recommandé du câble pendant l’installation est de 12D. Remarque : d est le diamètre extérieur du câble.
Identification du produit
Conducteurs de câble
Repère de couleur 1 noyau : omettre 3 noyau : rouge, jaune, vert (plus ruban de couleur)
Gaine
La gaine extérieure du câble est généralement noire, mais d’autres couleurs peuvent également être utilisées conformément à l’accord du fabricant ou de l’acheteur pour s’adapter à son environnement d’utilisation. Le câble doit avoir une identification continue du nom du fabricant, du modèle du produit, de la tension nominale et le nom du fabricant peut être une identification répétée du fabricant ou de la marque commerciale. La distance entre la fin d’une marque complète et le début de la marque suivante : ne doit pas dépasser 500 mm sur la gaine extérieure du câble; L’isolation du câble ou le ruban ne doit pas dépasser 200 mm. Les panneaux imprimés doivent être résistants au frottement et ne doivent pas être faciles à tomber et l’impression sur la surface doit être lisible.
Remarque : la marque sur la surface de la gaine peut également ajouter d’autres contenus selon
à la personnalisation de l’utilisateur ou du fabricant.
Livraison et tolérance
Longueur de livraison
Les câbles de moins de 80 kg peuvent être livrés dans des bobines. En l’absence d’accord, la longueur de livraison ne doit pas être inférieure à 100 mètres.   La livraison de sections courtes de câble d’une longueur d’au moins 20 mètres est autorisée, dont la quantité ne dépasse pas 10 % de la longueur totale de la livraison, ou toute longueur de câble peut être livrée selon un accord mutuel.
Erreur de longueur
L’erreur de mesure de la longueur de livraison est de ±0.5 %.
