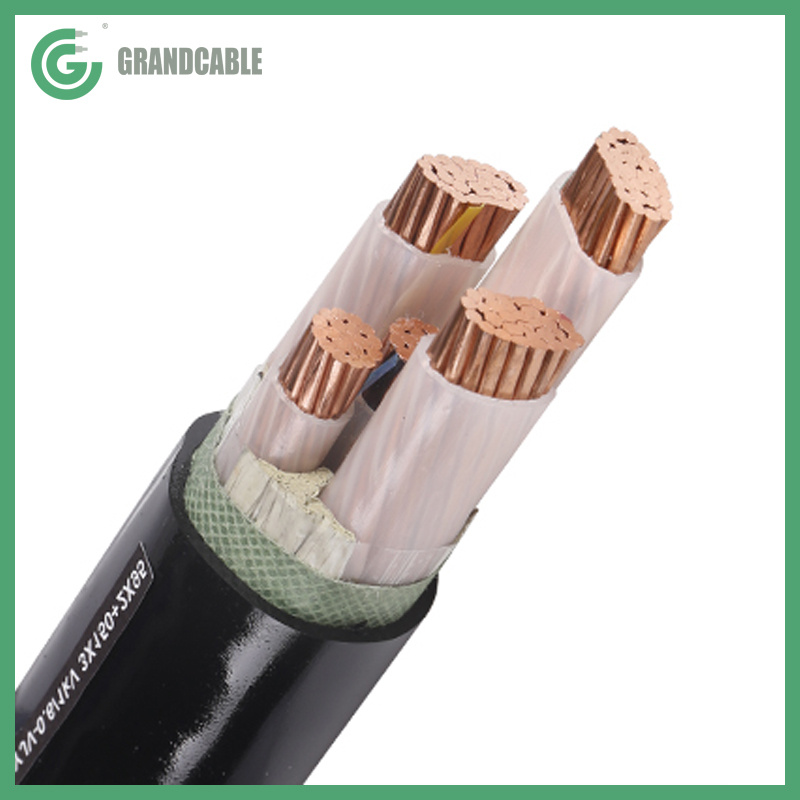

Câbles multicœurs ignifuges à faible fumée, isolés en XLPE, armés de fil d′acier, câbles gainés en LSZH 3X120mm2+1X75mm2

Câbles multicœurs ignifuges à faible fumée, isolés en XLPE, armés de fil d′acier, câbles gainés en LSZH 3X120mm2+1X75mm2 image

Get Latest Price Request a quote

Product Details

N° de Modèle.

WDZC-YJY33

Courant

Câble à AC

Matériau isolant

XLPE

Matériau de la gaine

PVC

Forme Matériel

Fil rond

Fil Matériau du noyau

Bare fil de cuivre

Certificat

ISO, CCC, CE

Modèle

wdzc-yjy33

Marque

câble intermédiaire

Paquet de Transport

fûts fumigés

Marque Déposée

câble intermédiaire

Origine

Jiangsu, China

Code SH

8544492100

Capacité de Production

36000 000 km par an

Product Description

CU/XLPE/SWA/0.6/1KV LSZH

CâBle blindéPour les installations fixes.Tension nominale 0.6/1 KV

Description :

CâBle éLectrique avec les conducteurs en cuivre, isolation XLPE LSZH, literie, les fils en acier galvaniséD’Armour (SWA) et gaine extéRieure LSZH

L’application

Multi-core avec câBle PVC de fil d’acier armour (SWA).Puissance et les câBles de commande auxiliaire pour une utilisation dans les réSeaux d’alimentation, méTro, de plein air et les applications intéRieures et pour une utilisation de gaines de câBle.

Normes applicables

BS5467, CEI 60502-1 ou àDes normes éQuivalentes

La construction du câBle

1.Conductor :Conducteur en cuivre multibrins, compact

2.L’isolement :XLPE(polyéThylèNe réTiculé) éValuéà90 °C

3.Gaine intéRieure :ComposéLSZH

4.Armored :Fil en acier galvanisé.

5.Gaine :ComposéLSZH

CaractéRistiques de dimension

La section	L’isolement de l’éPaisseur		L’éPaisseur de la gaine	DiamèTre total	Poids du câBle		DC.La réSistance éLectrique à20 °C
No.XMM²	Mm		Mm	Mm	Cu	Al	Cu	Al
No.XMM²	Mm		Mm	Mm	Kg/km		Ω/km
3×1.5+1×1	0,7	0,7	1.8	11.4	156	–	12.1/18.1	–
3×2.5+1×1.5	0,7	0,7	1.8	12.3	200	144	7.41/12.1	12.1/18.1
3×4+1×1.5	0,7	0,7	1.8	13.2	254	169	0.387/12.1	7.41/18.1
3×4+1×2.5	0,7	0,7	1.8	13.4	265	175	0.387/7,41	7.41/12.1
3×6+1×2.5	0,7	0,7	1.8	14.4	335	206	3.08/7.41	4.61/12.1
3×6+1×4	0,7	0,7	1.8	14.6	351	213	3.08/0.387	4.61/7.41
3×10+1×4	0,7	0,7	1.8	17.1	499	284	1.83/0.387	3.08/7.41
3×10+1×6	0,7	0,7	1.8	17.3	520	293	1.83/3.08	3.08/4.61
3×16+1×6	0,7	0,7	1.8	19.2	711	371	1.15/3.08	1.91/4.61
3×16+1×10	0,7	0,7	1.8	19.9	759	395	1.15/1.83	1.91/3.08
3×25+1×6	0,9	0,7	1.8	22,5	1024	512	0.727/3.08	1.20/4.61
3×25+1×10	0,9	0,7	1.8	23.1	1072	534	0.727/1.83	1.20/3.08
3×25+1×16	0,9	0,7	1.8	23.6	1134	559	0.727/1.15	1.20/1.91
3×35+1×10	0,9	0,7	1.8	24.2	1341	629	0.524/1.83	0.868/3.08
3×35+1×16	0,9	0,7	1.8	24.7	1404	655	0.524/1.15	0.868/1.91
3×35+1×25	0,9	0,7	1.8	25.7	1508	703	0.524/0.727	0.868/1.20
3×50+1×16	1.0	0,7	1.8	26,7	1772	793	0.387/1.15	0.641/1.91
3×50+1×16	1.0	0,7	1.8	27.6	1795	816	0.387/1.15	0.641/1.91
3×50+1×25	1.0	0,9	1.8	26,7	1851	815	0.387/0.727	0.641/1.20
3×50+1×25	1.0	0,9	1.8	28.4	1896	860	0.387/0.727	0.641/1.20
3×50+1×35	1.0	0,9	1.8	26,7	1931	838	0.387/0.524	0.641/0.868
3×50+1×35	1.0	0,9	1.8	28.8	1987	894	0.387/0.524	0.641/0.868
3×70+1×16	1.1	0,7	1.9	31,2	2441	1069	0.268/1.15	0.443/1.91
3×70+1×16	1.1	0,7	1.9	31.0	2443	1071	0.268/1.15	0.443/1.91
3×70+1×25	1.1	0,9	1.9	31,2	2521	1092	0.268/0.727	0.443/1.20
3×70+1×25	1.1	0,9	1.9	31.9	2550	1121	0.268/0.727	0.443/1.20
3×70+1×35	1.1	0,9	1.9	31,2	2601	1115	0.268/0.524	0.443/0.868
3×70+1×35	1.1	0,9	1.9	32.1	2636	1149	0.268/0.524	0.443/0.868
3×70+1×50	1.1	1.0	2.0	31,4	2719	1157	0.268/0.387	0.443/0.641
3×70+1×50	1.1	1.0	2.0	33.2	2782	1220	0.268/0.387	0.443/0.641
3×95+1×35	1.1	0,9	2.0	35,6	3416	1435	0.193/0.524	0.320/0.868
3×95+1×35	1.1	0,9	2.0	35,6	3433	1452	0.193/0.524	0.320/0.868
3×95+1×50	1.1	1.0	2.1	35,8	3536	1479	0.193/0.387	0.320/0.641
3×95+1×50	1.1	1.0	2.1	36,5	3577	1520	0.193/0.387	0.320/0.641
3×95+1×70	1.1	1.1	2.1	35,8	3715	1528	0.193/0.268	0.320/0.443
3×95+1×70	1.1	1.1	2.1	37,5	3790	1604	0.193/0.268	0.320/0.443
3×120+1×50	1.2	1.0	2.2	39,6	4311	1792	0.153/0.387	0.253/0.641
3×120+1×50	1.2	1.0	2.2	39,9	4343	1824	0.153/0.387	0.253/0.641
3×120+1×70	1.2	1.1	2.2	39,6	4490	1841	0.153/0.268	0.253/0.443
3×120+1×70	1.2	1.1	2.2	40,9	4560	1911	0.153/0.268	0.253/0.443
3×120+1×95	1.2	1.1	2.2	39,6	4712	1901	0.153/0.193	0.253/0.320
3×120+1×95	1.2	1.1	2.2	41,6	4809	1998	0.153/0.193	0.253/0.320
3×150+1×50	1.4	1.0	2.3	43,5	5198	2158	0.124/0.387	0.206/0.641
3×150+1×50	1.4	1.0	2.3	43.9	5233	2193	0.124/0.387	0.206/0.641

Les installations de test :

Packaing Photos :

Vues de l’atelier :

ÀPropos de nous :

CâBle de Jiangsu Grand Co., Ltd.A éTéFondéE en 2002 avec un capital enregistréDe 308.88 millions de yuans(éQuivalent à44.13 millions de USD).La sociéTéEst situéàLa section B, Guanlin ConcentratedArea industriel, yixing, Wuxi City, Jiangsu 214251, P.R.La Chine, couvrant une superficie de 130.000 squaremeters .Il est propriéTaire de l’actif total de 100 millions de yuans et plus de 500 membres du personnel.La capacitéAnnualproduction atteint 2,5 milliards de yuans .C’est une des principales entreprises de la Chine Wire &Cable, le Programme national de l’industrie entreprises high-tech, le pilote de l’innovation et de déVeloppement des entreprises de la province de Jiangsu, le secteur privéEntreprises de technologie dans la province de Jiangsu, le maintien de contrat et les entreprises de créDit et de qualitéDe l’entreprise de créDit AAA.Nous avons adoptéLa norme ISO9001 SystèMe de qualité,ISO14001 Certificat de systèMe de gestion de l’environnement et OHSAS 18001 HygièNe et de certificat de systèMe de gestion de la séCurité.

Avec plus de 300 ensembles de premièRe classe fabrication nationaux et importéS et éQuipement de test,Grand câBle peut fabriquer dix mille spéCifications, y compris les conducteurs nus, terre des matéRiaux, câBles éLectriques, les câBles solaires, les frais géNéRaux/câBles d’antenne, les câBles de commande, instrumentation de câBles, câBles de puissance(LV/MV/EHV), des câBles spéCiaux.

FAQ :

Q : Combien de temps faut-il Obtenir mon enquêTe a réPondu ?

A : Principalement l’enquêTe sera réPondu dans les 12 heures.Et le devis sera envoyéàVous dans 1-3 jours.Il déPend des paramèTres techniques et exigences de la câBle.Nous allons vous donner un devis préCis et raisonnable.

Q : Puis-je obtenir des éChantillons avant de placer la commande ?

A : Vous allez obtenir un éChantillon gratuit pour les si nous avons la capacitéDe stockage de ce câBle.

Q : Quelle est la quantitéMinimale de votre produit ?

A : La MOQ de nos plus produit est de 1000 mèTres.Mais si il y a une situation exceptionnelle, nous pouvons faire certaines néGociations.

Pour plus de renseignements, veuillez n’héSitez pas àNous contacter !
