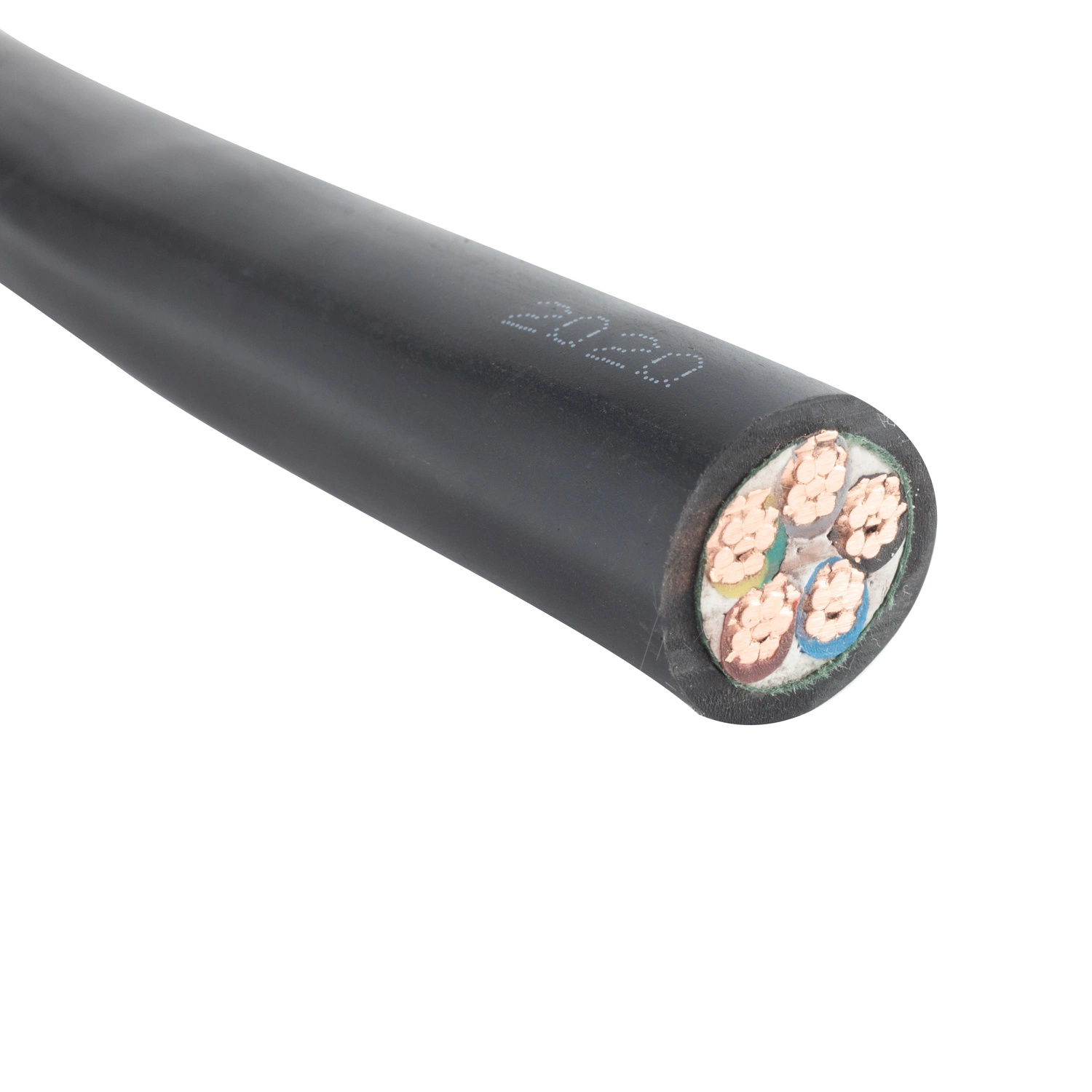

H05s-K Câble en caoutchouc flexible résistant à l′huile et étanche en cuivre LV/5c/Epr/Pcp Câble rond en silicone

H05s-K Câble en caoutchouc flexible résistant à l′huile et étanche en cuivre LV/5c/Epr/Pcp Câble rond en silicone image

Get Latest Price Request a quote

Product Details

N° de Modèle.

5Core H05S-K

isolation

epr/pcp

longueur

personnaliser les longueurs

nombre de cœurs

simple/2/3/4/5/6/7/8/10/16 noyau...

conducteur

cuivre

exemple

gratuit

Paquet de Transport

garniture en bon état de mer

Spécifications

1.5-300 mm2

Marque Déposée

guowang

Origine

Chine

Code SH

8544601290

Product Description

Champ d’application
Système
Ce produit est adapté aux lignes CA 50 Hz, tension nominale 450 / 750 V.
Occasion
Il est utilisé pour connecter des équipements et outils électriques mobiles à grande échelle à l’intérieur et supporter des forces mécaniques externes plus importantes.
Caractéristiques du produit
Doux, avec une certaine résistance aux intempéries, adapté à une utilisation en intérieur.
La norme
Standard exécutif
JB/T 8735-2011 câbles flexibles isolés en caoutchouc avec Tension nominale 450/750V et inférieure
normes supplémentaires
Utilisation des fonctions
Tension nominale
La tension nominale est de 0.45/0,75 kV. La tension maximale du système CA ne doit pas dépasser 0,9 kV.
Température de fonctionnement
La température de fonctionnement maximale autorisée à long terme du conducteur de câble est de 60 °C.
Température ambiante
La température ambiante minimale pour le fonctionnement du câble est de -10ºC.
Température de pose
Lors de l’installation et de la pose, la température ne doit pas être inférieure à -10 ºC.
Rayon de courbure
Flexion minimale recommandée : le rayon de courbure du câble ne dépasse pas 10D
Identification du produit
Noyau du câble
Identification par couleur des câbles à 2 conducteurs:aucune préférence pour la chromatographie;câble à 3 conducteurs : vert/jaune, bleu clair, marron ou bleu clair, noir, marron; câble à 4 conducteurs : vert/jaune, bleu clair, noir, marron ou bleu clair, noir, marron, noir ou marron ; câble à 5 conducteurs : vert/jaune, bleu clair, noir, marron, noir ou marron, ou bleu clair, noir, marron, noir ou marron, noir ou marron.
Gaine
La gaine extérieure du câble est généralement noire, mais des couleurs autres que le noir peuvent également être utilisées conformément à l’accord du fabricant ou de l’acheteur pour s’adapter à l’environnement dans lequel elles sont utilisées. Les câbles doivent être identifiés en permanence par le nom du fabricant, le modèle du produit et la tension nominale. L’identification du nom du fabricant peut être une identification répétée du fabricant ou de la marque commerciale; la distance entre la fin d’une marque complète et le début de la marque suivante: Ne doit pas dépasser 550 mm sur la gaine extérieure du câble; l’isolation du câble ou le ruban ne doit pas dépasser 275 mm; Le logo imprimé doit être résistant aux rayures et ne doit pas tomber facilement, et le contenu imprimé sur la surface doit être clairement lisible. Avis : le logo à la surface de la gaine peut également ajouter d’autres contenus de logo selon les habitudes de l’utilisateur ou du fabricant.

Nominale tension	Non,de NOYAUX	noyau ×section transversale (MM)	CONDUCTEUR	DIANETER NOYAU (MM2)	COURROIE (MM)	ISOLATION DE LA PRESSE (MM)	GAINE DE LA PRESSE (MM)	Diamètre extérieur de référence (MM)	Poids de référence (kg/km)	CC RÉSISTANCE (Ω/KM)
450 V	1	1×1.5	30/0.25	1.56	8×0.05	0.8	1.4	6.1	52.9	13.3
	1	1×2.5	49/0.25	2	8×0.05	0.9	1.4	6.8	68.7	7.98
	1	1×4	56/0.30	2.56	8×0.05	1	1.5	7.7	95.4	4.95
	1	1×6	84/0.30	3.54	8×0.05	1	1.6	8.9	128.5	3.3
	1	1×10	77/0.40	4.56	10×0.20	1.2	1.8	11.2	199.9	1.91
	1	1×16	7×17/0.40	5.67	10×0.20	1.2	1.9	12.5	268.6	1.21
	1	1×25	7×27/0.40	7.1	15×0.20	1.4	2	14.5	387.2	0.78
	1	1×35	7×37/0.40	8.4	15×0.20	1.4	2.2	16.2	501.6	0.554
	1	1×50	19×20/0.40	10	20×0.20	1.6	2.4	18.6	697.6	0.386
	1	1×70	19×18/0.50	12.2	25×0.20	1.6	2.6	21.2	932	0.272
	1	1×95	19×24/0.50	14.4	30×0.20	1.8	2.8	24.2	1218.6	0.206
	1	1×120	19×30/0.50	15.6	30×0.20	1.8	3	25.8	1468.9	0.161
	1	1×150	19×38/0.50	17.3	35×0.20	2	3.2	28.3	1824.8	0.129
	1	1×185	19×46/0.50	20.2	40×0.20	2.2	3.4	32	2218.9	0.106
	1	1×240	37×32/0.50	22.3	45×0.20	2.4	3.5	34.7	2865.6	0.0801
	1	1×300	61×24/0.50	25.3	50×0.20	2.6	3.6	38.3	3488.2	0.0641
	1	1×400	61×32/0.50	28.8	55×0.20	2.8	3.8	42.6	4523	0.0486
	2	2×1.5	30/0.25	1.56	8×0.05	0.8	1.5	10.2	108.4	13.3
	2	2×2.5	49/0.25	2	8×0.05	0.9	1.7	11.9	152.2	7.98
	2	2×4	56/0.30	2.56	8×0.05	1	1.8	13.6	207.9	4.95
	2	2×6	84/0.30	3.54	8×0.05	1	2	16	345.8	3.3
	2	2×10	77/0.40	4.56	10×0.20	1.2	3.1	21.9	630.9	1.91
	2	2×16	7×17/0.40	5.67	10×0.20	1.2	3.3	24.5	828.8	1.21
	2	2×25	7×27/0.40	7.1	15×0.20	1.4	3.6	28.8	1186	0.78
	2	2×35	7×37/0.40	8.4	15×0.20	1.4	3.9	32	1506.3	0.554
	2	2×50	19×20/0.40	10	20×0.20	1.6	4.3	36.8	2061.2	0.386
	2	2×70	19×18/0.50	12.2	25×0.20	1.6	4.6	41.8	2716	0.272
	2	2×95	19×24/0.50	14.4	30×0.20	1.8	5	47.8	3556.2	0.206
	3	3×1.5	30/0.25	1.56	8×0.05	0.8	1.6	11	139.8	13.3
	3	3×2.5	49/0.25	2	8×0.05	0.9	1.8	12.7	197.5	7.98
	3	3×4	56/0.30	2.56	8×0.05	1	1.9	14.6	273.9	4.95
	3	3×6	84/0.30	3.54	8×0.05	1	2.1	17.1	427.4	3.3
	3	3×10	77/0.40	4.56	10×0.20	1.2	3.3	23.5	775.5	1.91
	3	3×16	7×17/0.40	5.67	10×0.20	1.2	3.5	26.3	1028.7	1.21
	3	3×25	7×27/0.40	7.1	15×0.20	1.4	3.8	30.9	1482.8	0.78
	3	3×35	7×37/0.40	8.4	15×0.20	1.4	4.1	34.3	1891.9	0.554
	3	3×50	19×20/0.40	10	20×0.20	1.6	4.5	39.4	2603.7	0.386
	3	3×70	19×18/0.50	12.2	25×0.20	1.6	4.8	44.8	3445.3	0.272
	3	3×95	19×24/0.50	14.4	30×0.20	1.8	5.3	51.4	4536.6	0.206
	3	3×120	19×30/0.50	15.6	30×0.20	1.8	5.6	54.6	5387.2	0.161
	3	3×150	19×38/0.50	17.3	35×0.20	2	6	59.9	6663	0.129
	4	4×1.5	30/0.25	1.56	8×0.05	0.8	1.7	12	174.5	13.3
	4	4×2.5	49/0.25	2	8×0.05	0.9	1.9	14	247.2	7.98
	4	4×4	56/0.30	2.56	8×0.05	1	2	16	345.3	4.95
	4	4×6	84/0.30	3.54	8×0.05	1	2.3	19	540.9	3.3
	4	4×10	77/0.40	4.56	10×0.20	1.2	3.4	25.7	951.9	1.91
	4	4×16	7×17/0.40	5.67	10×0.20	1.2	3.6	28.8	1270.1	1.21
	4	4×25	7×27/0.40	7.1	15×0.20	1.4	4.1	34.2	1873.4	0.78
	4	4×35	7×37/0.40	8.4	15×0.20	1.4	4.4	38	2391.9	0.554
	4	4×50	19×20/0.40	10	20×0.20	1.6	4.8	43.6	3295.9	0.386
	4	4×70	19×18/0.50	12.2	25×0.20	1.6	5.2	49.7	4390.4	0.272
	4	4×95	19×24/0.50	14.4	30×0.20	1.8	5.9	57.4	5825.1	0.206
	4	4×120	19×30/0.50	15.6	30×0.20	1.8	6	60.5	6865.8	0.161
	4	4×150	19×38/0.50	17.3	35×0.20	2	6.5	66.6	8527.6	0.129
	5	5×1.5	30/0.25	1.56	8×0.05	0.8	1.8	13.1	210.8	13.3
	5	5×2.5	49/0.25	2	8×0.05	0.9	2	15.3	298.8	7.98
	5	5×4	56/0.30	2.56	8×0.05	1	2.2	17.7	427	4.95
	5	5×6	84/0.30	3.54	8×0.05	1	2.5	21	666.1	3.3
	5	5×10	77/0.40	4.56	10×0.20	1.2	3.6	28.2	1158.2	1.91
	5	5×16	7×17/0.40	5.67	10×0.20	1.2	3.9	31.8	1563.8	1.21
	5	5×25	7×27/0.40	7.1	15×0.20	1.4	4.4	37.8	2302.1	0.78
	4	3×2.5+1×1.5	49/0.25	2	8×0.05	0.9	1.8	13.4	225.6	7.98
	4	3×2.5+1×1.5	30/0.25	1.56	8×0.05	0.8
	4	3×4+1×2.5	56/0.30	2.56	8×0.05	1	2	15.5	322.4	4.95
49/0.25	4	3×4+1×2.5	2	8×0.05	0.9
4	3×6+1×4	84/0.30	3.54	8×0.05	1	2.2	18.2	498	3.3
4	3×6+1×4	56/0.30	2.56	8×0.05	1
4	3×10+1×6	77/0.40	4.56	10×0.20	1.2	3.3	24.4	858.8	1.91
4	3×10+1×6	84/0.30	3.54	8×0.05	1
4	3×16+1×6	7×17/0.40	5.67	10×0.20	1.2	3.5	26.8	1096.3	1.21
4	3×16+1×6	84/0.30	3.54	8×0.05	1
4	3×25+1×10	7×27/0.40	7.1	15×0.20	1.4	3.9	32	1625.4	0.78
4	3×25+1×10	77/0.40	4.56	10×0.20	1.2
4	3×35+1×10	7×37/0.40	8.4	15×0.20	1.4	4.1	34.8	1995	0.554
4	3×35+1×10	77/0.40	4.56	10×0.20	1.2
4	3×50+1×16	19×20/0.40	10	20×0.20	1.6	4.5	39.9	2746.9	0.386
4	3×50+1×16	7×17/0.40	5.67	10×0.20	1.2
4	3×70+1×25	19×18/0.50	12.2	25×0.20	1.6	4.9	45.8	3709.4	0.272
4	3×70+1×25	7×27/0.40	7.1	15×0.20	1.4
4	3×95+1×35	19×24/0.50	14.4	30×0.20	1.8	5.3	52.1	4839.6	0.206
4	3×95+1×35	7×37/0.40	8.4	15×0.20	1.4
4	3×120+1×35	19×30/0.50	15.6	30×0.20	1.8	5.6	54.9	5650.4	0.161
4	3×120+1×35	7×37/0.40	8.4	15×0.20	1.4
4	3×150+1×50	19×38/0.50	17.3	35×0.20	2	6.1	60.9	7127.3	0.129
4	3×150+1×50	19×20/0.40	10	20×0.20	1.6
