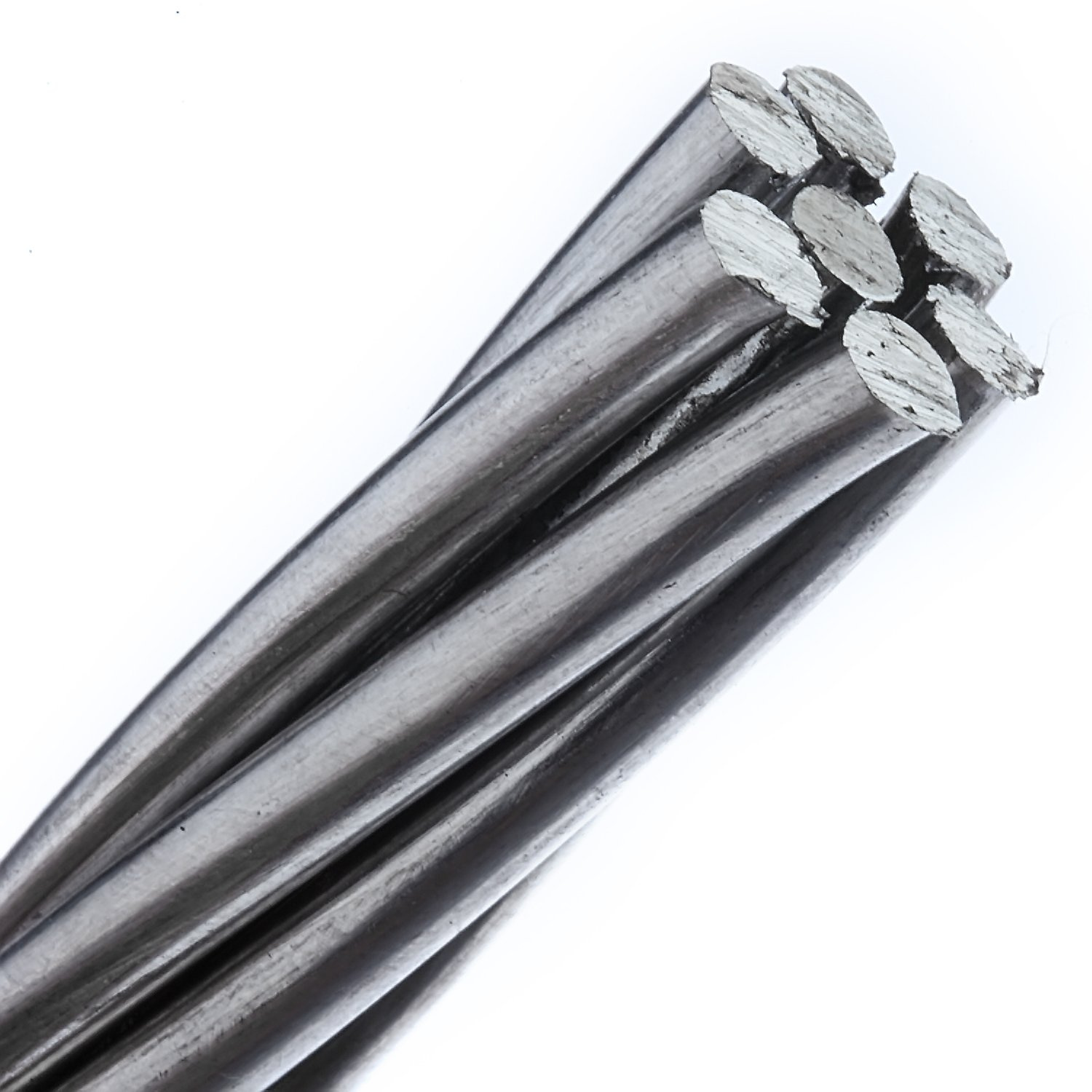

Conducteur nu de haute qualité ACSR AAC AAAC aérien

Conducteur nu de haute qualité ACSR AAC AAAC aérien image

Get Latest Price Request a quote

Product Details

N° de Modèle.

aac

Matériau isolant

pas de gaine

Matériau de la gaine

pas de gaine

Forme Matériel

Fil rond

Fil Matériau du noyau

conducteur en aluminium

Certificat

ISO, CCC, CE, RoHS, VDE, sgs

Modèle

conducteur en aluminium

Marque

jinshui

conducteur

aluminium

normes

astm, bs, din

marque

jinshui

type

aac

Paquet de Transport

tambour en bois ou tambour en acier-bois

Spécifications

16 mm2, 25 mm2, 35 mm2, 50 mm2, 60 mm2, 70 mm2, 95 mm2,

Marque Déposée

jinshui

Origine

Henaa

Code SH

7614900000

Capacité de Production

50 tonnes par jour

Product Description

Haute qualité AAC ACSR AAAC Passage conducteur nu

1. Applications

Conductor(AAC, AAAC et ACSR) ont été largement utilisés dans les lignes de transmission de puissance avec divers niveaux de tension, parce qu’ils ont de telles bonnes caractéristiques comme structure simple, installation et maintenance pratique, grande capacité de transmission à faible coût. Et ils sont également adaptés pour la ponte à travers les vallées des rivières et les endroits où les caractéristiques géographiques particulières existent.

2. Les performances du service

(1). L’admissible Température de fonctionnement de longue date pour le conducteur de l’antenne est 70^oC.

(2). En vertu de la circonstance que de rares qui se produit sur le climat et la glace taux de couverture faible dans la zone de glace lourds, le plus grand stress de câble d’au point le plus bas de la SAG ne doit pas dépasser 60 % de la puissance destructrice de courte durée.

(3). Lors de la connexion des conducteurs, le conducteur à côté du tube de raccordement ne peut pas être proéminente. Sinon, la force sur le pupitre de conducteurs sera déséquilibré. Une fois les connecteurs sont installer, le tube de raccordement doivent être peints par vernis anti-humidité afin de protéger de la corrosion.

(4). En vertu de installaion, l’arc downing stress de tous les conducteurs devraient être les mêmes. Dans la distance admissible de la traversée de bâtiments ou de tomber à la masse, le stress peut être 10-15 % plus élevé que le stress ordinaire.

3. Matériau standard

(1). Le conducteur en aluminium dur utilisé pour AAC et ACSR est conforme à la norme GB/T 17048-1997(équivalent à la norme CEI 60889: 1987).

(2). Le fil en acier recouvert de zinc utilisé pour ACSR est conforme à la norme CEI 60888: 1987.

(3). Production peuvent être organisés en fonction de besoins des clients pour le matériel standard, etc.

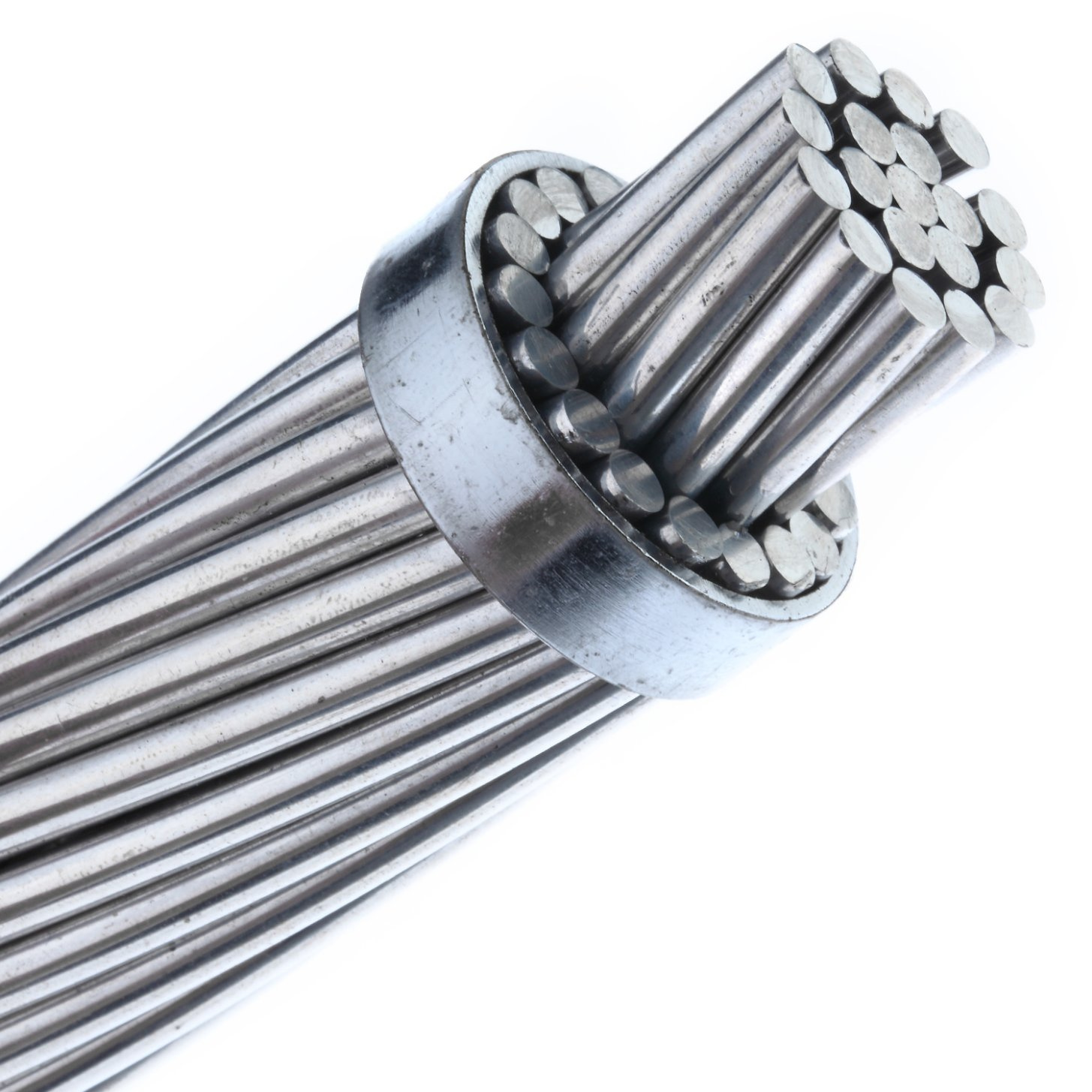

Construction de tous les conducteurs en aluminium et en aluminium renforcé en acier du conducteur

4. Les détails techniques

AAC Caractéristiques techniques fondées sur la norme DIN 48201 / DIN EN50182

Numéro de code	Domaine	Nombre de fils	Diamètre de fil	Diamètre du conducteur	Masse linéaire	Puissance nominale	D. C. La résistance à 20^oC
Numéro de code	Mm²	No.	Mm	Mm	Kg/km	KN	Ω/km
16	15.9	7	1.7	5.1	43.4	3.02	1.7986
25	24.2	7	2.1	6.3	66.3	4.36	1.1787
35	34.4	7	2.5	7.5	93, 9	6.01	0.8317
50	49.5	7	3	9	135, 2	8.41	0.5776
50	48.3	19	1.8	9	132, 9	8.94	0.5944
70	65, 8	19	2.1	10.5	180, 9	11, 85	0.4367
95	93, 3	19	2.5	12.5	256.3	16.32	0.3081
120	117	19	2.8	14	321, 5	19.89	0.2456
150	147.1	37	2.25	15.8	405.7	26.48	0.196
185	181, 6	37	2.5	17, 5	500, 9	31, 78	0.1588
240	242, 5	61	2.25	20.3	671.1	43.66	0.1193
300	299.4	61	2.5	22, 5	828.5	52, 4	0.0966

Caractéristiques techniques ACSR basée sur la norme BS 215-2

Nom de code	Zone d’aluminium nominale	Échouement et Diamètre de fil		Zone de coupe de l’aluminium	Zone de coupe totale	Env. Diamètre de montage	Masse env.	La résistance calculée D. C. À 20^oC	Calculé Charge de rupture
	Zone d’aluminium nominale	Al	L’acier	Zone de coupe de l’aluminium	Zone de coupe totale	Env. Diamètre de montage	Masse env.	La résistance calculée D. C. À 20^oC	Calculé Charge de rupture
	Mm²	No/mm		Mm²	Mm²	Mm	Kg/km	Ω/km	KN
Le lapin	50	6/3, 35	1/3, 35	52.88	61, 7	10.05	214	0.5426	18.35
Chien	100	6/4.72	7/1.57	105	118.5	14.15	394	0.2733	32, 7
WOLF	150	30/2, 59	7/2, 59	158.1	194, 9	18.13	726	0.1828	69.2
DINGO	150	18/3, 35	1/3, 35	158, 7	167, 5	16.75	506	0.1815	35, 7
Le lynx du Canada	175	30/2.79	7/2.79	183, 4	226, 2	19, 53	842	0.1576	79, 8
ZEBRA	400	54/3.18	7/3.18	428.9	484.5	28, 62	1621	0.0674	131, 9

AAAC Caractéristiques techniques basée sur la norme BS 3242

Nom de code	Zone d’aluminium nominale	Échouement et Diamètre de fil	Zone de coupe	Env. Diamètre de montage	Masse env.	La résistance calculée D. C. À 20^oC	Calculé Charge de rupture
Nom de code	Mm²	No/mm	Mm²	Mm	Kg/km	Ω/km	KN
L’AMANDE	25	7/2.34	30.1	7.02	82	1.094	8.44
Le cèdre	30	7/2.54	35.47	7.62	97	0.9281	9, 94
Le sapin	40	7/2.95	47, 84	8.85	131	0.688	13.4
HAZEL	50	7/3.30	59.87	9.9	164	0.5498	16.8
OAK	100	7/4.65	118.9	13.95	325	0.2769	33, 3
Les cendres	150	19/3.48	180, 7	17.4	497	0.183	50.65
L’ORME	175	19/3.76	211	18.8	580	0.1568	59.1
UPAS	300	37/3.53	362.1	24.71	997	0.09155	101, 5
