Câble électrique haute norme multicœur 50mm2 en cuivre XLPE

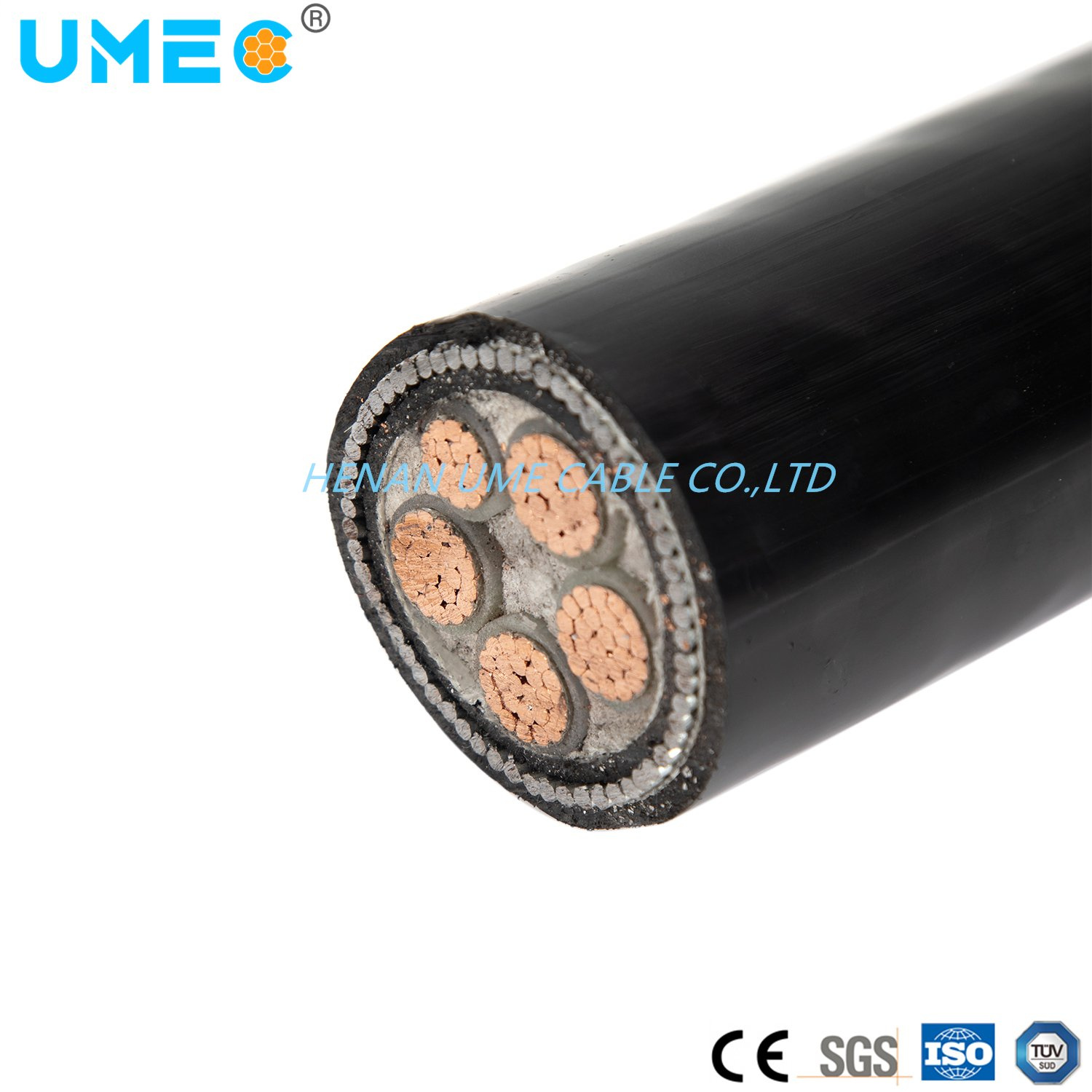

Câble électrique haute norme multicœur 50mm2 en cuivre XLPE image

Get Latest Price Request a quote

Product Details

Courant

Câble à AC

Matériau isolant

XLPE

Matériau de la gaine

PVC

Forme Matériel

Fil rond

Fil Matériau du noyau

Bare fil de cuivre

Certificat

ISO, CCC

Modèle

YJV

Paquet de Transport

garniture de tambour en acier et en bois

Spécifications

90mm2 150mm2 185mm2 240mm2 300mm2

Origine

Chine

Code SH

8544492100

Product Description

Le général Résumer:

1 Norme de produit

Ce produit est fabriqué selon GO/T12706.1, équivalent à la norme CEI60502.1. Ou BS, DIN, ICEA standard comme demande des clients.

2 L’application

Le produit est adapté pour La transmission de puissance et des lignes de distribution avec Fréquence de puissance nominale de tension jusqu’à et y compris 0.6/1KV.

Performance d’exploitation

1). Fréquence de puissance nominale de la tension Uo/U: 0.6/1KV.
2). Max. Admis en continu la température de fonctionnement du conducteur: 90ºC
3). Max. Court-circuit de température du conducteur ne doit pas dépasser: (5S au maximum la durée) 250ºC

4). La température ambiante en vertu de l’installation ne devrait pas en dessous de 0ºC
5). Le rayon de pliage d’un câble ne doit pas être inférieure à 15 fois le diamètre du câble.

6). La tension de test (A. C. ): 3.5kV/5min.

7). Les propriétés ignifuges de câble se conformer à la nuance A, B et C de GB/T19666-2005 ou IEC60332.

3 Construction:

Conducteur: Cuivre multibrins ou solide, l’aluminium

Isolation: polyéthylène réticulé ( XLPE Ou PVC)

Identification du circuit: L’ Isolement Doit Être Rouge, Noir

Bouchon de remplissage: Polypropylène Lament Avec Bande de reliure rodée

Gaine intérieure: le Chlorure de polyvinyle (noir)

Armor: Fil en acier galvanisé

Core-couvrant: Bande de reliure

Gaine extérieure: Le Chlorure de polyvinyle (noir)

Paquet: Package du tambour en bois Ou le Fer- Tambour en bois

Type et nom:

Type	La désignation	Les applications
YJV	Conducteur en cuivre, isolation XLPE, Câble d’alimentation à gaine PVC	Pour la pose de l’intérieur, dans le tunnel ou le câble tranchée, incapable de supporter les forces mécaniques externes. Câble simple coeur n’est pas autorisé à mis dans le conduit d’magnétique.
YJLV	Conducteur en aluminium, isolation XLPE, Câble d’alimentation à gaine PVC
YJY	Conducteur de cuivre, isolés en polyéthylène réticulé, PE gaine de câble d’alimentation
YJLY	Conducteur en aluminium, isolation en polyéthylène réticulé, PE gaine de câble d’alimentation
YJV22	Conducteur en cuivre, isolation XLPE, , blindé de bandes en acier gainé PVC Câble d’alimentation	Pour la pose de l’intérieur, dans le tunnel en tranchée de câble, ou directement dans le sol, capable de supporter les forces mécaniques externes. Câble simple coeur n’est pas autorisé à mis dans le conduit d’magnétique.
YJLV22	Conducteur en aluminium, isolation XLPE, , blindé de bandes en acier gainé PVC Câble d’alimentation
YJV23	Conducteur en cuivre, isolation XLPE, l’acier gainé blindé de bandes, PE Câble d’alimentation
YJLV23	Conducteur en aluminium, isolation XLPE, l’acier gainé blindé de bandes, PE Câble d’alimentation
YJV32	Conducteur en cuivre, isolation XLPE, , blindé métallique en acier gainé PVC Câble d’alimentation	Pour la pose de câble à l’intérieur, dans le tunnel, bien tranchée ou directement dans le sol, capable de supporter les forces mécaniques externes et de certains de force de traction.
YJLV32	Conducteur en aluminium, isolation XLPE, , blindé métallique en acier gainé PVC Câble d’alimentation
YJV33	Conducteur en cuivre, isolation XLPE, fil en acier gainé blindé de, PE Câble d’alimentation
YJLV33	Conducteur en aluminium, isolation XLPE, fil en acier gainé blindé de, PE Câble d’alimentation

Type		No de coeurs	Nom. Cross-section de conducteur (Mm2)
Conducteur en cuivre	Conducteur en aluminium	No de coeurs	Nom. Cross-section de conducteur (Mm2)
YJV YJY	–	1	1.5-800
–	YJLV YJLY		2.5-800
YJV22 YJV23	YJLV22 YJLY23		10-800
YJV YJY	–	2	1.5-300
–	YJLV YJLY		2.5-300
YJV22 YJV23	YJLV22 YJLY23		4.0-300
YJV YJV3233	YJLY YJLV3233		10-300
YJV YJY	–	3	1.5-400
–	YJLV YJLY		2.5-400
YJV22 YJV23	YJLV22 YJLY23		4.0-400
YJV YJV3233	YJLY YJLV3233		10-400
YJV YJY	–	4	1.5-400
–	YJLV YJLY		2.5-400
YJV22 YJV23	YJLV22 YJLY23		4.0-400
YJV YJV3233	YJLY YJLV3233		10-400
YJV YJY	–	3+1	1.5-400
–	YJLV YJLY		4.0-400
YJV22 YJV23	YJLV22 YJLY23		4.0-400
YJV YJV3233	YJLY YJLV3233		10-400
YJV YJY	–	5	1.5-400
–	YJLV YJLY		2.5-400
YJV22 YJV23	YJLV22 YJLY23		4.0-400
YJV YJV3233	YJLY YJLV3233		10-400
YJV YJY	–	4+1	1.5-400
–	YJLV YJLY		4.0-400
YJV22 YJV23	YJLV22 YJLY23		4.0-400
YJV YJV3233	YJLY YJLV3233		10-400
YJV YJY	–	3+2	1.5-400
–	YJLV YJLY		4.0-400
YJV22 YJV23	YJLV22 YJLY23		4.0-400
YJV YJV3233	YJLY YJLV3233		10-400
Les câbles simple coeur de blindés sont utilisés pour le D. C. Uniquement le système. Comme pour l’A. C. System, non magnétiques matériaux de blindage doit être utilisé, ou une isolation magnétique doit être appliquée.
