Ventes Chaudes Conducteur Nu AAC AAAC 50mm2 100mm2 150mm2

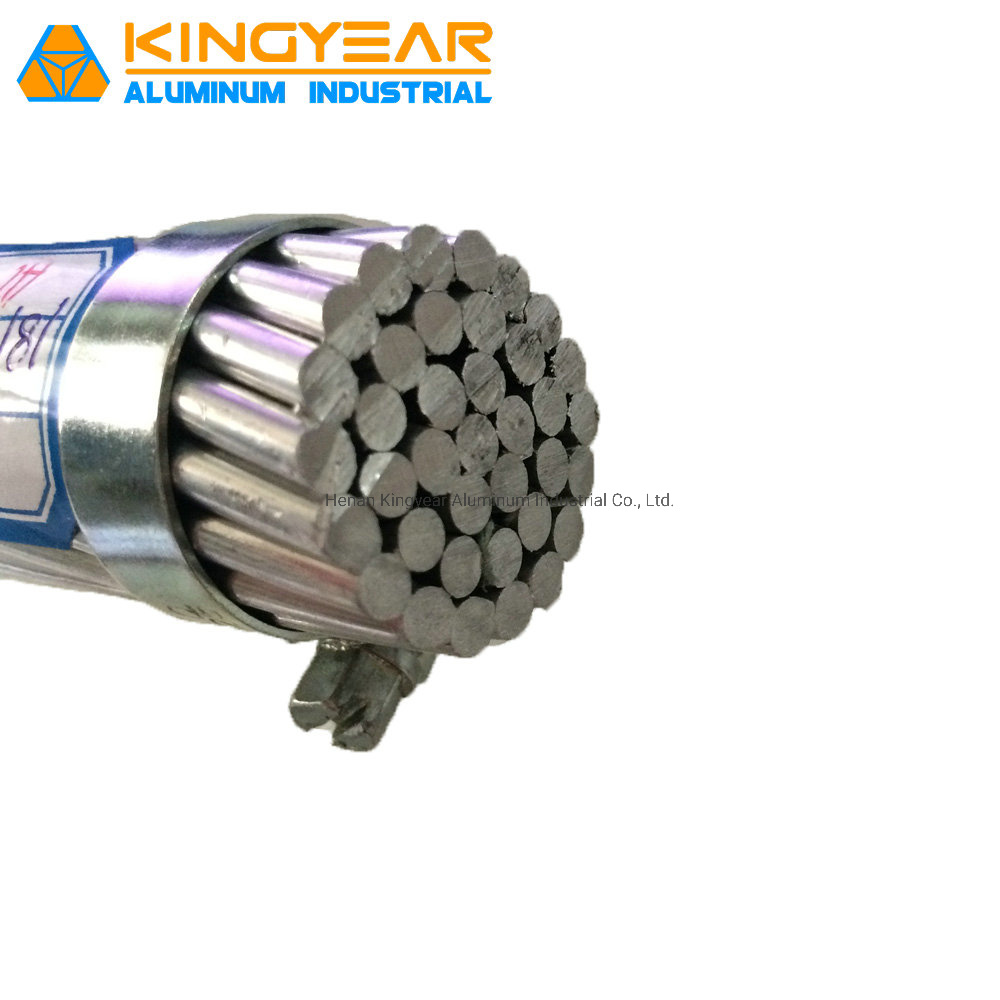

Ventes Chaudes Conducteur Nu AAC AAAC 50mm2 100mm2 150mm2 image

Get Latest Price Request a quote

Product Details

N° de Modèle.

Bare Cable

Matériau conducteur

Aluminium

Matériau de la gaine

Matériau isolant

Forme Matériel

Fil rond

Certificat

ISO9001, CE, CCC, VDE

Marque

royauté

expérience de production

plus de 30 ans

oem

oui

Paquet de Transport

tambour d′exportation

Spécifications

conducteur aaac

Marque Déposée

royauté

Origine

Henan

Code SH

761490000

Capacité de Production

3 000 km/semaine

Product Description

Vente à chaud AAC AAAC conducteur nu 50mm2 100mm2 150mm2

Applications

Utilisé comme conducteur aérien nu pour la distribution primaire et secondaire.

Conçu à l’aide d’un alliage d’aluminium haute résistance pour obtenir un rapport résistance/poids élevé ; offre de meilleures caractéristiques de fléchissement.

L’alliage d’aluminium offre une plus grande résistance à la corrosion de l’AAAC que celle de l’ACSR.

standard

BS EN50183, CEI 61089, ASTM B399, BS 3242, DIN 48204, GB/T1179-2008

spécifications

ASTM B399

Nom du code	Zone		Taille et bande d’ACSR de diamètre égal		N° et diamètre des fils	Diamètre total	Poids	Charge de rupture nominale
	Nominale	Réel	Taille et bande d’ACSR de diamètre égal		N° et diamètre des fils	Diamètre total	Poids	Charge de rupture nominale
	MCM	mm2	AWG ou MCM	Al/acier	mm	mm	kg/km	KN
Akron	30.58	15.48	6	6/1	7/1.68	5.04	42.7	4.92
Alton	48.69	24.71	4	6/1	7/2.12	6.35	68	7.84
Ames	77.47	39.22	2	6/1	7/2.67	8.02	108	12.45
Azusa	123.3	62.38	1/0	6/1	7/3.37	10.11	172	18.97
Anaheim	155.4	78.65	2/0	6/1	7/3.78	11.35	217	23.93
Amherst	195.7	99.22	3/0	6/1	7/4.25	12.75	273	30.18
Alliance	246.9	125.1	4/0	6/1	7/4.77	14.31	345	38.05
Bouton	312.8	158.6	266.8	7/26	19/3.26	16.3	437	48.76
Canton	394.5	199.9	336.4	7/26	19/3.66	18.3	551	58.91
Le Caire	465.4	235.8	397.5	7/26	19/3.98	19.88	650	69.48
Darien	559.5	283.5	477	7/26	19/4.36	21.79	781	83.52
Elgin	652.4	330.6	556.5	7/26	19/4.71	23.54	911	97.42
Flint	740.8	375.3	636	7/26	37/3.59	25.16	1035	108.21
Greely	927.2	469.8	795	7/26	37/4.02	28.14	1295	135.47

CEI 61089

Numéro de code	Conducteur A2					Conducteur A3					Max. D.C. Résistance du conducteur à 20ºC
Numéro de code	Nombre de fils	Diamètre des fils	Diamètre du conducteur	Environ Poids	Résistance nominale	Nombre de fils	Diamètre des fils	Diamètre du conducteur	Environ Poids	Résistance nominale	Max. D.C. Résistance du conducteur à 20ºC
mm²	–	mm	mm	kg/km	DaN	–	mm	mm	kg/km	DaN	Ω/km
16	7	1.83	5.49	50.4	5.43	7	1.84	5.52	50.8	6.04	1.7896
25	7	2.29	6.87	78.7	8.49	7	2.3	6.9	79.5	9.44	1.1453
40	7	2.89	8.67	125.9	13.58	7	2.91	8.73	127.1	15.1	0.7158
63	7	3.63	10.8	198.3	21.39	7	3.65	10.95	200.2	23.06	0.4545
100	19	2.78	13.9	316.3	33.95	19	2.79	13.95	319.3	37.76	0.2877
125	19	3.1	15.5	395.4	42.44	19	3.12	15.6	399.2	47.2	0.2302
160	19	3.51	17.55	506.1	54.32	19	3.53	17.65	511	58.56	0.1798
200	19	3.93	19.65	623.7	67.91	19	3.95	19.75	638.7	73.2	0.1439
250	19	4.39	21.95	790.8	84.68	19	4.41	22.05	798.4	91.5	0.1151
315	37	3.53	24.71	998.9	106.95	37	3.55	24.85	1008.4	115.29	0.0916
400	37	3.98	27.86	1268.4	135.81	37	4	28	1280.5	146,4o	0.0721
450	37	4.22	29.54	1426.9	152.79	37	4.24	29.68	1440.5	164.7	0.0641
500	37	4.45	31.15	1585.5	169.76	37	4.47	31.29	1600.6	183.oo	0.0577
560	61	3.67	33.03	1778.4	190.14	61	3.69	33.21	1795.3	204.95	0.0516
630	61	3.89	35.01	2000.7	213.9	61	3.91	35.19	2019.8	230.58	0.0458
710	61	4.13	37.17	2254.8	241.07	61	4.15	37.35	2276.2	259.86	0.0407
800	61	4.38	39.42	2540.6	271.62	61	4.4	39.6	2564.8	282.8	0.0361
900	91	3.81	41.91	2861.1	305.58	91	3.83	42.13	2888.3	329.4	0.0321
1000	91	4.01	44.11	3179	339.53	91	4.03	44.33	3209.3	366	0.0289
1120	91	4.25	46.75	3560.5	380.27	91	4.27	46.97	3594.4	409.92	0 0258
1250	91	4.49	49.39	3973.7	424.41			–	–	–	–

BS EN50183

Nom du code	Calculé	Diam.des fils	Diamètre total	Poids	Résistance nominale
Nom du code	Coupe transversale	Diam.des fils	Diamètre total	Poids	Résistance nominale
	mm²	Nbre/mm	mm	kg/km	KN
Boîte	18.8	7/1.85	5.55	51.4	5.55
Acacia	23.8	7/2.08	6.24	64.9	7.02
Amande	30.1	7/2.34	7.02	82.2	8.88
Cèdre	35.5	7/2.54	7.62	96.8	10.46
Déodar	42.2	7/2.77	8.31	115.2	12.44
Sapin	47.8	7/2.95	8.85	130.6	14.11
Hazel	59.9	7/3.30	9.9	163.4	17.66
PIN	71.6	7/3.61	10.8	195.6	21.14
Holly	84.1	7/3.91	11.7	229.5	24.79
Saule	89.7	7/4.04	12.1	245,0	26.47
Chêne	118.9	7/4.65	14	324.5	35.07
Mûrier	150.9	19/3.18	15.9	414.3	44.52
Cendre	180.7	19/3.48	17.4	496.1	53.31
Elm	211	19/3.76	18.8	579.2	62.24
Peuplier	239.4	37/2.87	20.1	659.4	70.61
Sycamore	303.2	37/3.23	22.6	835.2	89.4
Upas	362.1	37/3.53	24.7	997.5	106.82
Yew	479	37/4.06	28.4	1319.6	141.31
Totara	498.1	37/4.14	29	1372.1	146.93
Rubus	586.9	61/3.50	31.5	1622	173.13
Sorbus	659.4	61/3.71	33.4	1822.5	194.53
Araucaria	821.1	61/4.14	37.3	2269.4	242.24
Séquoia	996.2	61/4.56	41	2753.2	293.88

DIN 48201

Numéro de code	Surface calculée	Nombre de fils	Diamètre du fil	Diamètre total du conducteur	Masse linéaire	Résistance à la traction nominale	Max. Résistance c.c. à 20 ºC
mm2	mm2		mm	mm	kg/km	DaN	Ω/km
16	15.89	7	1.7	5.1	43	444	2.091
25	24.25	7	2.1	6.3	66	677	1.3703
35	34.36	7	2.5	7.5	94	960	0.9669
50	49.48	7	3	9	135	1382	0.6714
50	48.35	19	1.8	9	133	1350	0.6905
70	65.81	19	2.1	10.5	181	1838	0.5073
95	93.27	19	2.5	12.5	256	2605	0.3579
120	116.99	19	2.8	14	322	3268	0.2854
150	147.11	37	2.25	15.8	406	4109	0.2274
185	181.62	37	2.5	17.5	500	5073	0.1842
240	242.54	61	2.25	20.3	670	6774	0.1383
300	299.43	61	2.5	22.5	827	8363	0.112
400	400.14	61	2.89	26	1104	11176	0.0838
500	499.63	61	3.23	29.1	1379	13960	0.06709
625	626.2	91	2.96	32.6	1732	17490	0.054
800	802.09	91	3.35	36.9	2218	22402	0.0418
1000	999.71	91	3.74	41.1	2767	27922	0.0335
