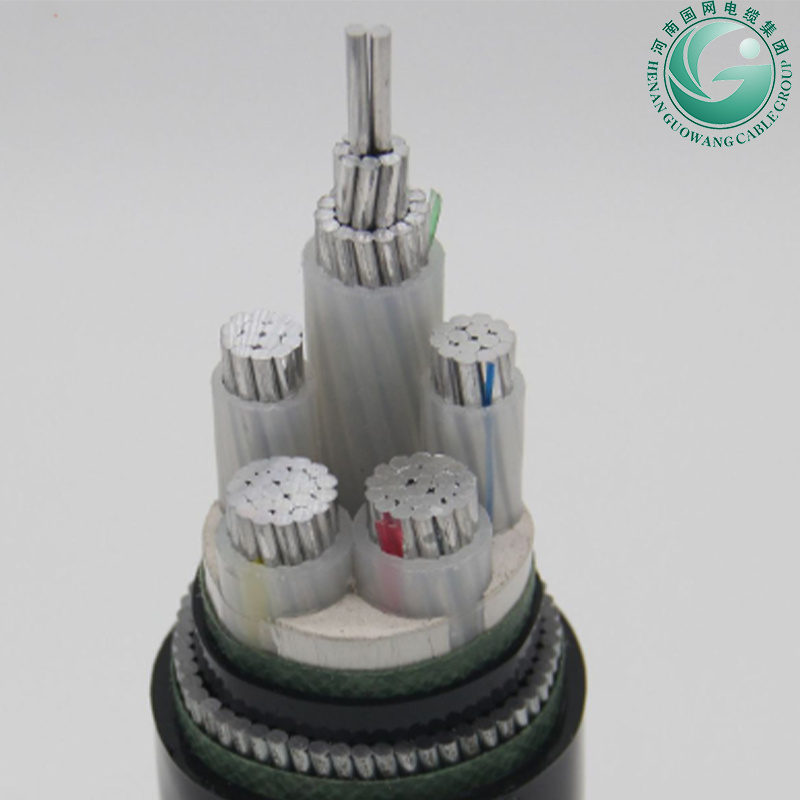

Ie60502 Câble d′alimentation XLPE avec gaine en PVC, armure en fil d′acier, armure en sangle d′acier

Ie60502 Câble d′alimentation XLPE avec gaine en PVC, armure en fil d′acier, armure en sangle d′acier image

Get Latest Price Request a quote

Product Details

N° de Modèle.

YJLV YJLV22 YJLV32 E-AYY E-AY2Y E-2Y E-AYCY

Courant

Câble à AC

Matériau isolant

pvc ou xlpe

Matériau de la gaine

PVC

Forme Matériel

Fil rond

Fil Matériau du noyau

Bare fil de cuivre

Certificat

ISO, CCC, CE, RoHS, VDE

Modèle

yjlv32 yjlv22 yjlv e-ayy e-ay2y e-aycy

Marque

guowang

température de fonctionnement

max. 90 ºc

température ambiante

ne pas être inférieur à -15ºc

température de pose

ne pas être inférieur à 0 ºc

rayon de courbure

15D

Paquet de Transport

emballage du plateau de fer

Spécifications

selon la demande du client

Marque Déposée

guowang

Origine

Chine

Code SH

8544601290

Capacité de Production

5000000/semaine

Product Description

Identification du produit
Noyau du câble
Identification des couleurs lorsque les câbles multiconducteurs sont marqués de couleurs différentes, ils doivent être conformes aux réglementations suivantes : câble à 2 conducteurs : rouge, bleu ; câble à 3 conducteurs : jaune, vert, rouge ; Câble à 4 conducteurs : jaune, vert, rouge, bleu; câble à 5 conducteurs câble : jaune, vert, rouge, bleu, noir (ou déterminé par négociation entre le fournisseur et l’acheteur). Les couleurs rouge, jaune et vert sont utilisées pour le conducteur de fil principal. Le bleu est utilisé pour le noyau neutre. Pour éviter toute confusion avec les autres couleurs, il est recommandé d’utiliser du bleu clair.
2. Identification numérique lorsque les câbles multiconducteurs utilisent l’identification numérique, ils doivent être conformes aux réglementations suivantes : câble à 2 conducteurs : 0, 1 ; câble à 3 conducteurs : 1, 2, 3 ; câble à 4 conducteurs : 0, 1, 2, 3; câble à 5 conducteurs : 0,1,2,3,4. Les nombres 1, 2 et 3 sont utilisés pour le noyau principal et 0 pour le noyau neutre. Dans un câble à 5 conducteurs, le numéro « 4 » fait référence au conducteur à usage spécifique (y compris le conducteur de mise à la terre). Lorsque les noyaux isolés sont marqués de numéros, l’isolation doit être de la même couleur et être organisée en fonction des numéros. Les numéros doivent être imprimés sur la surface du noyau isolé avec des chiffres arabes. La couleur des nombres doit être la même et présenter un contraste évident avec la couleur de l’isolation et l’écriture doit être claire; les signes numériques doivent être répétés à intervalles égaux le long du noyau isolé, et deux ensembles adjacents de signes numériques doivent être inverses. Lorsque le logo est composé d’un seul chiffre, un tiret doit être placé
sous le numéro. Si le logo est composé de deux chiffres, il doit être disposé vers le haut et vers le bas et un tiret doit être placé sous les chiffres suivants. L’espacement entre deux ensembles adjacents de logos numériques est d. Ne doit pas dépasser 50 mm.
Gaine
La gaine extérieure du câble est généralement noire, mais elle peut également être de couleur autre que noire selon l’accord du fabricant ou de l’acheteur pour s’adapter à son environnement d’utilisation. Le câble doit avoir une identification continue du nom du fabricant, du modèle du produit et de la tension nominale . L’identification du nom du fabricant peut être une identification en double du fabricant ou de la marque. Le logo imprimé doit être résistant aux rayures et ne pas tomber, et le contenu imprimé sur la surface doit être clairement lisible. Remarque : le logo sur la surface de la gaine peut également ajouter d’autres contenus de logo selon les habitudes de l’utilisateur ou du fabricant.
Livraison et tolérance
Longueur de livraison
Les câbles de moins de 80 kg peuvent être livrés dans des antennes et la longueur de livraison des câbles à segment court ne doit pas dépasser 5 % de la longueur totale de livraison, ou les câbles de toute longueur peuvent être livrés conformément à un accord mutuel.
Livraison et tolérance
L’erreur de mesure de la longueur de livraison est de ±0.5 %

Nominale tension	Non,de NOYAUX	noyau ×section transversale (MM)	CONDUCTEUR	DIANETER NOYAU (MM2)	ISOLATION DE LA PRESSE (MM)	COURROIE (MM)	ARMURE (MM)	VESTE EPAISSEUR (MM)	Diamètre extérieur de référence (MM)	Poids de référence (kg/km)	CC RÉSISTANCE (Ω/KM)
0.6/1KV	2	2×1.5	1/1.38	1.38	0.7	2×20×0.20	20×0.2	1.8	11.2	196.8	12.1
	2	2×2.5	1/1.78	1.78	0.7	2×20×0.20	20×0.2	1.8	12	233.5	7.41
	2	2×4	1/2.25	2.25	0.7	2×20×0.20	20×0.2	1.8	13	284.3	4.61
	2	2×6	1/2.76	2.76	0.7	2×20×0.20	20×0.2	1.8	14	344.9	3.08
	2	2×10	7/1.35	4.05	0.7	2×20×0.20	20×0.2	1.8	17	532	1.83
	2	2×16	7/1.66	4.98	0.7	2×20×0.20	20×0.2	1.8	19	696.5	1.15
	2	2×25	7/2.14	6.42	0.9	2×25×0.20	25×0.2	1.8	22.6	1028.5	0.727
	2	2×35	7/2.52	7.56	0.9	2×25×0.20	25×0.2	1.8	25	1309.9	0.524
	2	2×50	10/2.52	5.7×13.5	1.0	2×40×0.20	25×0.2	1.8	21	1248.8	0.387
	2	2×70	14/2.52	7.0×15.6	1.1	2×50×0.20	25×0.2	1.9	24.2	1677.7	0.268
	2	2×95	19/2.52	8.3×18.0	1.1	2×55×0.20	25×0.2	2.0	27	2205.5	0.193
	2	2×120	24/2.52	8.9×20.8	1.2	2×60×0.20	25×0.5	2.1	30	2994.1	0.153
	2	2×150	30/2.52	10.0×23.1	1.4	2×60×0.20	30×0.5	2.3	33.4	3663.3	0.124
	2	2×185	37/2.52	11.1×25.7	1.6	2×60×0.20	30×0.5	2.4	36.6	4424.8	0.0991
	2	2×240	48/2.52	12.5×29.1	1.7	2×60×0.30	30×0.5	2.6	40.8	5617.4	0.0754
	2	2×300	61/2.52	15.0×32.2	1.8	2×60×0.30	35×0.5	2.7	46.4	6994.8	0.0601
	3	3×1.5	1/1.38	1.38	0.7	2×20×0.20	20×0.2	1.8	11.6	223.3	12.1
	3	3×2.5	1/1.78	1.78	0.7	2×20×0.20	20×0.2	1.8	12.5	269	7.41
	3	3×4	1/2.25	2.25	0.7	2×20×0.20	20×0.2	1.8	13.6	335.7	4.61
	3	3×6	1/2.76	2.76	0.7	2×20×0.20	20×0.2	1.8	14.7	416.8	3.08
	3	3×10	7/1.35	4.05	0.7	2×20×0.20	20×0.2	1.8	17.9	637.6	1.83
	3	3×16	7/1.66	4.98	0.7	2×20×0.20	25×0.2	1.8	20.1	851	1.15
	3	3×25	7/2.14	6.42	0.9	2×25×0.20	25×0.2	1.8	23.9	1271.2	0.727
	3	3×35	7/2.52	7.56	0.9	2×25×0.20	25×0.2	1.8	26.5	1639.3	0.524
	3	3×50	10/2.52	7.0×11.5	1.0	2×50×0.20	25×0.2	1.8	24.6	1776.6	0.387
	3	3×70	14/2.52	8.0×13.7	1.1	2×55×0.20	25×0.2	1.9	27.3	2379.6	0.268
	3	3×95	19/2.52	9.5×15.8	1.1	2×60×0.20	30×0.2	2.1	30.9	3168.1	0.193
	3	3×120	24/2.52	10.8×18.6	1.2	2×60×0.20	30×0.5	2.2	35.5	4278.7	0.153
	3	3×150	30/2.52	12.5×20.5	1.4	2×60×0.20	30×0.5	2.4	40.3	5272.4	0.124
	3	3×185	37/2.52	14.3×23.3	1.6	2×60×0.20	35×0.5	2.5	45.1	6415.4	0.0991
	3	3×240	48/2.52	16.3×26.2	1.7	2×60×0.30	35×0.5	2.7	50.8	8177.3	0.0754
	3	3×300	61/2.52	18.0×29.8	1.8	2×60×0.30	35×0.5	2.9	55.2	10125.2	0.0601
	4	4×1.5	1/1.38	1.38	0.7	2×20×0.20	20×0.2	1.8	12.4	255	12.1
	4	4×2.5	1/1.78	1.78	0.7	2×20×0.20	20×0.2	1.8	13.3	315.1	7.41
	4	4×4	1/2.25	2.25	0.7	2×20×0.20	20×0.2	1.8	14.6	398.3	4.61
	4	4×6	1/2.76	2.76	0.7	2×20×0.20	20×0.2	1.8	15.8	500.6	3.08
	4	4×10	7/1.35	4.05	0.7	2×20×0.20	20×0.2	1.8	19.4	776.2	1.83
	4	4×16	7/1.66	4.98	0.7	2×25×0.20	25×0.2	1.8	21.8	1043	1.15
	4	4×25	7/2.14	6.42	0.9	2×25×0.20	25×0.2	1.8	26.1	1579.3	0.727
	4	4×35	7/2.52	7.56	0.9	2×25×0.20	25×0.2	1.8	29	2049.4	0.524
	4	4×50	10/2.52	7.5×10.5	1.0	2×55×0.20	25×0.2	1.9	26.7	2286.2	0.387
	4	4×70	14/2.52	9.1×12.5	1.1	2×60×0.20	30×0.2	2.0	30.9	3101.5	0.268
	4	4×95	19/2.52	11.0×13.3	1.1	2×60×0.20	30×0.5	2.2	36.6	4502.9	0.193
	4	4×120	24/2.52	12.0×17.0	1.2	2×60×0.20	30×0.5	2.4	39.7	5540	0.153
	4	4×150	30/2.52	13.9×19.7	1.4	2×60×0.30	35×0.5	2.5	45.5	6876.1	0.124
	4	4×185	37/2.52	15.2×21.2	1.6	2×60×0.30	35×0.5	2.7	49.7	8350.4	0.0991
	4	4×240	48/2.52	17.3×24.3	1.7	2×60×0.30	35×0.5	2.9	55.1	10566.6	0.0754
	4	4×300	61/2.52	19.5×27.9	1.8	2×60×0.30	45×0.5	3.1	60.8	13155.7	0.0601
	5	5×1.5	1/1.38	1.38	0.7	2×20×0.20	20×0.2	1.8	13.2	289.8	12.1
	5	5×2.5	1/1.78	1.78	0.7	2×20×0.20	20×0.2	1.8	14.2	362.1	7.41
	5	5×4	1/2.25	2.25	0.7	2×20×0.20	20×0.2	1.8	15.6	464.8	4.61
	5	5×6	1/2.76	2.76	0.7	2×20×0.20	20×0.2	1.8	16.9	588.6	3.08
	5	5×10	7/1.35	4.05	0.7	2×25×0.20	25×0.2	1.8	20.9	920.4	1.83
	5	5×16	7/1.66	4.98	0.7	2×25×0.20	25×0.2	1.8	23.6	1248.5	1.15
	5	5×25	7/2.14	6.42	0.9	2×25×0.20	25×0.2	1.8	28.5	1914.5	0.727
	5	5×35	7/2.52	7.56	0.9	2×30×0.20	30×0.2	1.9	31.9	2507.5	0.524
	5	5×50	10/2.52	4.8×14.2	1.0	2×60×0.20	25×0.2	2.0	29	2798.7	0.387
	5	5×50	10/2.52	8.4	1.0	2×60×0.20	25×0.2	2.0	29	2798.7	0.387
	5	5×70	14/2.52	5.7×16.8	1.1	2×60×0.20	30×0.5	2.2	34.5	4145.4	0.268
	5	5×70	14/2.52	10	1.1	2×60×0.20	30×0.5	2.2	34.5	4145.4	0.268
	5	5×95	19/2.52	6.7×19.6	1.1	2×60×0.20	30×0.5	2.3	38.3	5440.8	0.193
	5	5×95	19/2.52	11.6	1.1	2×60×0.20	30×0.5	2.3	38.3	5440.8	0.193
	5	5×120	24/2.52	7.9×21.9	1.2	2×60×0.20	35×0.5	2.5	43	6760.5	0.153
	5	5×120	24/2.52	13	1.2	2×60×0.20	35×0.5	2.5	43	6760.5	0.153
5	5×150	30/2.52	8.5×24.6	1.4	2×60×0.30	35×0.5	2.7	47.8	8358.6	0.124
5	5×150	30/2.52	14.6	1.4	2×60×0.30	35×0.5	2.7	47.8	8358.6	0.124
5	5×185	37/2.52	9.4×27.2	1.6	2×60×0.30	35×0.5	2.9	52.6	10183.2	0.0991
5	5×185	37/2.52	16.2	1.6	2×60×0.30	35×0.5	2.9	52.6	10183.2	0.0991
5	5×240	48/2.52	10.8×31.0	1.7	2×60×0.30	45×0.5	3.1	58.6	12925.2	0.0754
5	5×240	48/2.52	18.5	1.7	2×60×0.30	45×0.5	3.1	58.6	12925.2	0.0754
5	5×300	61/2.52	12.2×34.4	1.8	2×60×0.30	45×0.5	3.3	64.4	16110.3	0.0601
5	5×300	61/2.52	20.6	1.8	2×60×0.30	45×0.5	3.3	64.4	16110.3	0.0601
4	3×4+1×2.5	1/2.25	2.25	0.7	2×20×0.20	20×0.2	1.8	14.3	355	4.61
4	3×4+1×2.5	1/1.78	1.78	0.7	2×20×0.20	20×0.2	1.8	14.3	355	4.61
5	3×4+2×2.5	1/2.25	2.25	0.7	2×20×0.20	20×0.2	1.8	15.1	377.6	4.61
		1/1.78	1.78	0.7
		1/1.78	1.78	0.7
4	3×6+1×4	1/2.76	2.76	0.7	2×20×0.20	20×0.2	1.8	15.5	439.2	3.08
4	3×6+1×4	1/2.25	2.25	0.7	2×20×0.20	20×0.2	1.8	15.5	439.2	3.08
5	3×6+2×4	1/2.76	2.76	0.7	2×20×0.20	20×0.2	1.8	16.4	468	3.08
		1/2.25	2.25	0.7
		1/2.25	2.25	0.7
4	3×10+1×6	7/1.35	4.05	0.7	2×20×0.20	20×0.2	1.8	18.7	659.8	1.83
4	3×10+1×6	7/1.04	3.12	0.7	2×20×0.20	20×0.2	1.8	18.7	659.8	1.83
5	3×10+2×6	7/1.35	4.05	0.7	2×20×0.20	25×0.2	1.8	19.8	699.5	1.83
		7/1.04	3.12	0.7
		7/1.04	3.12	0.7
4	3×16+1×10	7/1.66	4.98	0.7	2×25×0.20	25×0.2	1.8	21.2	884.1	1.15
4	3×16+1×10	7/1.35	4.05	0.7	2×25×0.20	25×0.2	1.8	21.2	884.1	1.15
5	3×16+2×10	7/1.66	4.98	0.7	2×25×0.20	25×0.2	1.8	22.5	932.1	1.15
		7/1.35	4.05	0.7
		7/1.35	4.05	0.7
4	3×25+1×16	7/2.14	6.42	0.9	2×25×0.20	25×0.2	1.8	25	1301.8	0.727
4	3×25+1×16	7/1.66	4.98	0.7	2×25×0.20	25×0.2	1.8	25	1301.8	0.727
5	3×25+2×16	7/2.14	6.42	0.9	2×25×0.20	25×0.2	1.8	26.5	1363.3	0.727
		7/1.66	4.98	0.7
		7/1.66	4.98	0.7
4	3×35+1×16	7/2.52	7.56	0.9	2×25×0.20	25×0.2	1.8	27.2	1648.2	0.524
4	3×35+1×16	7/1.66	4.98	0.7	2×25×0.20	25×0.2	1.8	27.2	1648.2	0.524
5	3×35+2×16	7/2.52	7.56	0.9	2×25×0.20	25×0.2	1.8	28.5	1702.9	0.524
		7/1.66	4.98	0.7
		7/1.66	4.98	0.7
4	3×50+1×25	10/2.52	7.2×10.8	1.0	2×55×0.20	25×0.2	1.8	26.9	2059	0.387
4	3×50+1×25	7/2.16	6	0.9	2×55×0.20	25×0.2	1.8	26.9	2059	0.387
5	3×50+2×25	10/2.52	5.0×14.3	1.0	2×55×0.20	25×0.2	1.9	26.7	2305.1	0.387
		7/2.16	6	0.9
		7/2.16	6	0.9
4	3×70+1×35	14/2.52	9.0×13.0	1.1	2×60×0.20	30×0.2	2.0	31.9	2799.8	0.268
4	3×70+1×35	7/2.52	7	0.9	2×60×0.20	30×0.2	2.0	31.9	2799.8	0.268
5	3×70+2×35	14/2.52	6.0×16.8	1.1	2×60×0.20	30×0.2	2.0	30.3	3092.9	0.268
		7/2.52	7	0.9
		7/2.52	7	0.9
4	3×95+1×50	19/2.52	10.7×14.5	1.1	2×60×0.20	30×0.5	2.1	37.2	4092.3	0.193
4	3×95+1×50	10/2.52	8.4	1.0	2×60×0.20	30×0.5	2.1	37.2	4092.3	0.193
5	3×95+2×50	19/2.52	7.2×19.7	1.1	2×60×0.20	30×0.5	2.2	35.8	4520.3	0.193
		10/2.52	8.4	1.0
		10/2.52	7.1×11.5	1.0
4	3×120+1×70	24/2.52	11.5×17.3	1.2	2×60×0.20	30×0.5	2.3	39.9	5068	0.153
4	3×120+1×70	14/2.52	10	1.1	2×60×0.20	30×0.5	2.3	39.9	5068	0.153
5	3×120+2×70	24/2.52	8.0×22.1	1.2	2×60×0.20	30×0.5	2.4	39.9	5721.4	0.153
		14/2.52	10	1.1
		14/2.52	7.8×13.1	1.1
4	3×150+1×70	30/2.52	13.2×19.4	1.4	2×60×0.20	35×0.5	2.4	45	6062.9	0.124
4	3×150+1×70	14/2.52	10	1.1	2×60×0.20	35×0.5	2.4	45	6062.9	0.124
5	3×150+2×70	30/2.52	9.1×24.3	1.4	2×60×0.20	35×0.5	2.5	43.1	6657.2	0.124
		14/2.52	10	1.1
		14/2.52	7.8×13.1	1.1
4	3×185+1×95	37/2.52	15.0×22.3	1.6	2×60×0.30	35×0.5	2.6	51	7546.2	0.0991
4	3×185+1×95	19/2.52	11.6	1.1	2×60×0.30	35×0.5	2.6	51	7546.2	0.0991
5	3×185+2×95	37/2.52	10.2×27.2	1.6	2×60×0.30	35×0.5	2.7	48.7	8357.9	0.0991
		19/2.52	11.6	1.1
		19/2.52	9.2×14.7	1.1
4	3×240+1×120	48/2.52	17.7×23.7	1.7	2×60×0.30	45×0.5	2.8	58.1	9550.5	0.0754
4	3×240+1×120	24/2.52	13	1.2	2×60×0.30	45×0.5	2.8	58.1	9550.5	0.0754
5	3×240+2×120	48/2.52	11.5×29.2	1.7	2×60×0.30	35×0.5	2.9	53.6	10513.4	0.0754
		24/2.52	13	1.2
		24/2.52	9.9×16.4	1.2
4	3×300+1×150	61/2.52	19.2×28.3	1.8	2×60×0.30	45×0.5	2.9	62.3	11750.3	0.0601
4	3×300+1×150	30/2.52	14.6	1.4	2×60×0.30	45×0.5	2.9	62.3	11750.3	0.0601
5	3×300+2×150	61/2.52	13.0×33.2	1.8	2×60×0.30	45×0.5	3.1	59.2	13056.3	0.0601
		30/2.52	14.6	1.4
		30/2.52	10.6×17.9	1.4
5	4×4+1×2.5	1/2.25	2.25	0.7	2×20×0.20	20×0.2	1.8	15.3	421.1	4.61
5	4×4+1×2.5	1/1.78	1.78	0.7	2×20×0.20	20×0.2	1.8	15.3	421.1	4.61
5	4×6+1×4	1/2.76	2.76	0.7	2×20×0.20	20×0.2	1.8	16.7	526.8	3.08
5	4×6+1×4	1/2.25	2.25	0.7	2×20×0.20	20×0.2	1.8	16.7	526.8	3.08
5	4×10+1×6	7/1.35	4.05	0.7	2×20×0.20	25×0.2	1.8	20.4	812.3	1.83
5	4×10+1×6	7/1.04	3.12	0.7	2×20×0.20	25×0.2	1.8	20.4	812.3	1.83
5	4×16+1×10	7/1.66	4.98	0.7	2×25×0.20	25×0.2	1.8	23.1	1093	1.15
5	4×16+1×10	7/1.35	4.05	0.7	2×25×0.20	25×0.2	1.8	23.1	1093	1.15
5	4×25+1×16	7/2.14	6.42	0.9	2×25×0.20	25×0.2	1.8	27.5	1637.7	0.727
5	4×25+1×16	7/1.66	4.98	0.7	2×25×0.20	25×0.2	1.8	27.5	1637.7	0.727
5	4×35+1×16	7/2.52	7.56	0.9	2×25×0.20	30×0.2	1.8	30.1	2094.1	0.524
5	4×35+1×16	7/1.66	4.98	0.7	2×25×0.20	30×0.2	1.8	30.1	2094.1	0.524
5	4×50+1×25	10/2.52	5.5×13.4	1.0	2×55×0.20	25×0.2	2.0	27.9	2558.6	0.387
5	4×50+1×25	7/2.16	6	0.9	2×55×0.20	25×0.2	2.0	27.9	2558.6	0.387
5	4×70+1×35	14/2.52	6.7×15.8	1.1	2×60×0.20	30×0.5	2.1	33.1	3775.4	0.268
5	4×70+1×35	7/2.52	7	0.9	2×60×0.20	30×0.5	2.1	33.1	3775.4	0.268
5	4×95+1×50	19/2.52	7.7×18.3	1.1	2×60×0.20	30×0.5	2.3	37	4986.4	0.193
5	4×95+1×50	10/2.52	8.4	1.0	2×60×0.20	30×0.5	2.3	37	4986.4	0.193
5	4×120+1×70	24/2.52	9.5×20.8	1.2	2×60×0.20	35×0.5	2.4	42.9	6282.7	0.153
5	4×120+1×70	14/2.52	10	1.1	2×60×0.20	35×0.5	2.4	42.9	6282.7	0.153
5	4×150+1×70	30/2.52	10.0×22.9	1.4	2×60×0.30	35×0.5	2.6	45.7	7538.5	0.124
5	4×150+1×70	14/2.52	10	1.1	2×60×0.30	35×0.5	2.6	45.7	7538.5	0.124
5	4×185+1×95	37/2.52	10.8×25.6	1.6	2×60×0.30	35×0.5	2.8	50.3	9261.4	0.0991
5	4×185+1×95	19/2.52	11.6	1.1	2×60×0.30	35×0.5	2.8	50.3	9261.4	0.0991
5	4×240+1×120	48/2.52	12.6×28.9	1.7	2×60×0.30	35×0.5	3.0	56	11719.3	0.0754
5	4×240+1×120	24/2.52	13	1.2	2×60×0.30	35×0.5	3.0	56	11719.3	0.0754
5	4×300+1×150	61/2.52	13.8×32.2	1.8	2×60×0.30	45×0.5	3.2	61	14558.5	0.0601
5	4×300+1×150	30/2.52	14.6	1.4	2×60×0.30	45×0.5	3.2	61	14558.5	0.0601

Qui nous sommes Chine Ie60502 Câble d′alimentation XLPE avec gaine en PVC, armure en fil d′acier, armure en sangle d′acier fabrication et fournisseur,Vous pouvez obtenir plus de détails par e-mail, vous obtiendrez un prix bon marché ou un prix usine.

Get Latest Price Request a quote
