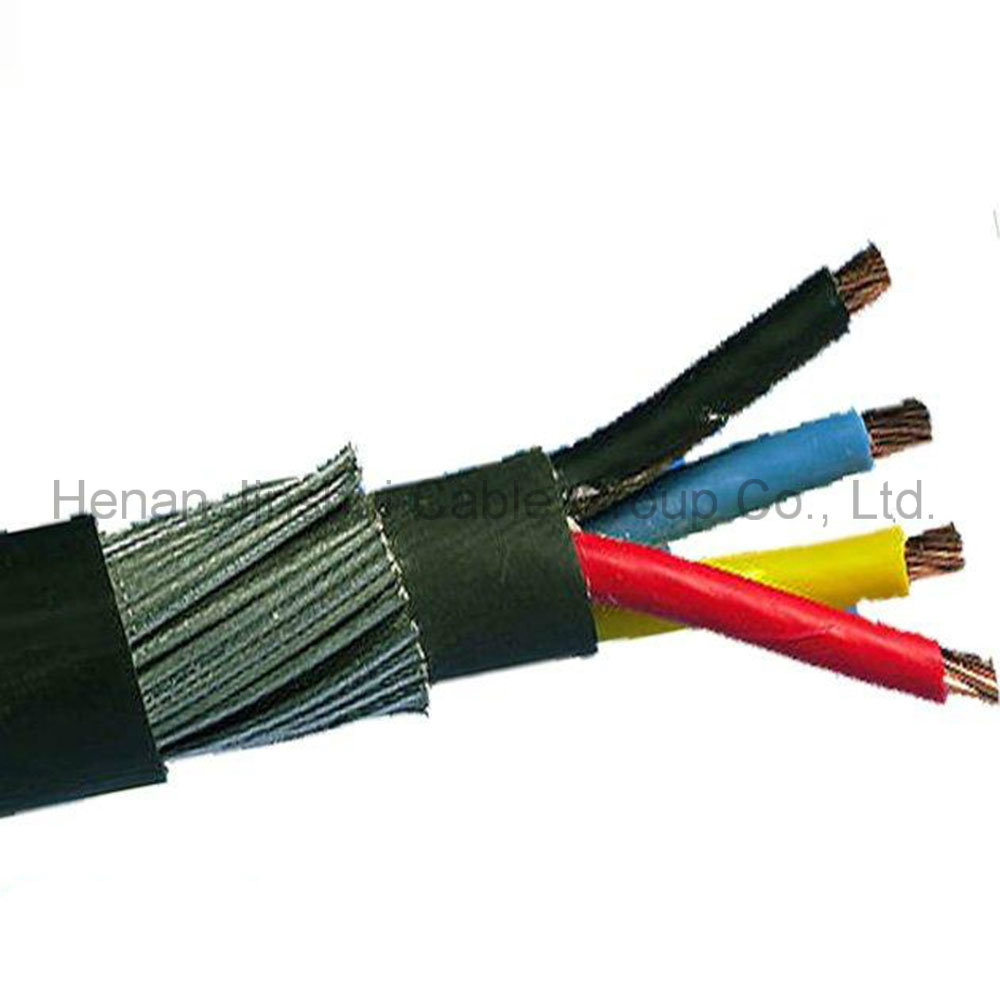

Câble d′alimentation blindé en acier à faible tension 4

Câble d′alimentation blindé en acier à faible tension 4 image

Get Latest Price Request a quote

Product Details

N° de Modèle.

YJV32

Matériau isolant

XLPE

Matériau de la gaine

PVC

Forme Matériel

Fil rond

Fil Matériau du noyau

Bare fil de cuivre

Certificat

ISO

Modèle

yjlv

Marque

jinshui

tension appliquée

1 kv et moins

type de conducteur

solide ou toronné

nombre de noyaux

fonctions supplémentaires

ignifuge, résistance au feu, lsoh

Paquet de Transport

tambour en acier et en bois

Spécifications

2.5 à 400 mm2

Marque Déposée

jinshui

Origine

Chine

Code SH

8544492100

Capacité de Production

500 km par mois

Product Description

Basse tension du fil en acier blindé 4 conducteurs câble d’alimentation

Standard

La norme CEI 60502-1: Les câbles de puissance avec isolation extrudé et leurs accessoires pour les tensions nominale de 1 kV (Um=1, 2 kV) jusqu’à 30 kV (Um=36 kV) – Partie 1: Câbles pour les tensions nominale de 1 kV (Um=1, 2 kV) et 3 kV (Um=3, 6 kV)

L’application

Ce câble en acier avec isolation XLPE armored câble d’alimentation est utilisé dans le métro lignes de transmission de puissance de la tension nominale de 1 KV et ci-dessous. Fil d’acier permet à l’Câble d’alimentation d’armure à supporter beaucoup de pressions verticales.

Détails du produit

1) conducteur: Cuivre multibrins ou solide
2) Zone de coupe: 2.5~400 mm2
3) l’isolement: XLPE
4) n° de coeurs: 4
5) gaine intérieure en PVC (facultatif):
6) L’armure (facultatif): Fil d’acier
7), gaine extérieure: PVC
8) Max. La température de fonctionnement: 90ºC
9) La taille du câble

Coeurs x Zone (No x mm2)	L’isolement d’épaisseur. (Mm)	Fil d’acier de dia. (Mm)	Dia. Hors tout (Mm)	Env. Poids (Kg/km)	Max. DC résister. @ 20 degrés (Ohm/km)
4 x 2, 5	0, 7	1.6	18, 0	663	7.41
4 x 4	0, 7	1.6	19.1	770	4.61
4 x 6	0, 7	1.6	20.3	916	3.08
4 x 10	0, 7	1.6	22.3	1148	1.83
4 x 16	0, 7	1.6	24.5	1472	1.15
4 x 25	0, 9	1.6	27.5	1942	0, 727
4 x 35	0, 9	1.6	29.5	2386	0.524
4 x 50	1.0	2.0	32, 9	3206	0.387
4 x 70	1.1	2.0	36, 7	4197	0, 268
4 x 95	1.1	2.0	40, 5	5362	0.193
4 x 120	1.2	2.5	45, 3	6908	0, 153
4 x 150	1.4	2.5	50, 0	8327	0, 124
4 x 185	1.6	2.5	54, 2	10044	0.0991
4 x 240	1.7	2.5	60, 4	12672	0.0754
4 x 300	1.8	2.5	65, 7	15302	0.0601
4 x 400	2.0	3.15	74.2	19969	0.0470

Détails de l’emballage


Une pellicule de polyéthylène à l’emballage 1) habituellement utilisé pour les câbles avec un diamètre de 10 mm et ci-dessous 2) à 100 mètres par rouleau ou selon les exigences du client 3) dimension de l’emballage: 50cm * 50cm * 20 cm ou ci-dessous 4) Poids: 30 kg/rouleau ou en dessous de	Acier-bois de l’emballage du tambour 1) utilisée pour les câbles avec un diamètre de 10mm et au-dessus 2) Tambour taille: 180cm * 180cm *110cm (différentes tailles sont disponibles selon la longueur d’emballage) 3) de longueur standard: Selon les exigences du client.

Le service client

1) Sélectionner le bon câble selon les exigences du client
2) de la conception un emballage adapté pour garantir la sécurité et la plus économique de la livraison
3) fournir des conseils d’installation et utilisation
4) La qualité du produit garantie en vertu de l’utilisation normale
