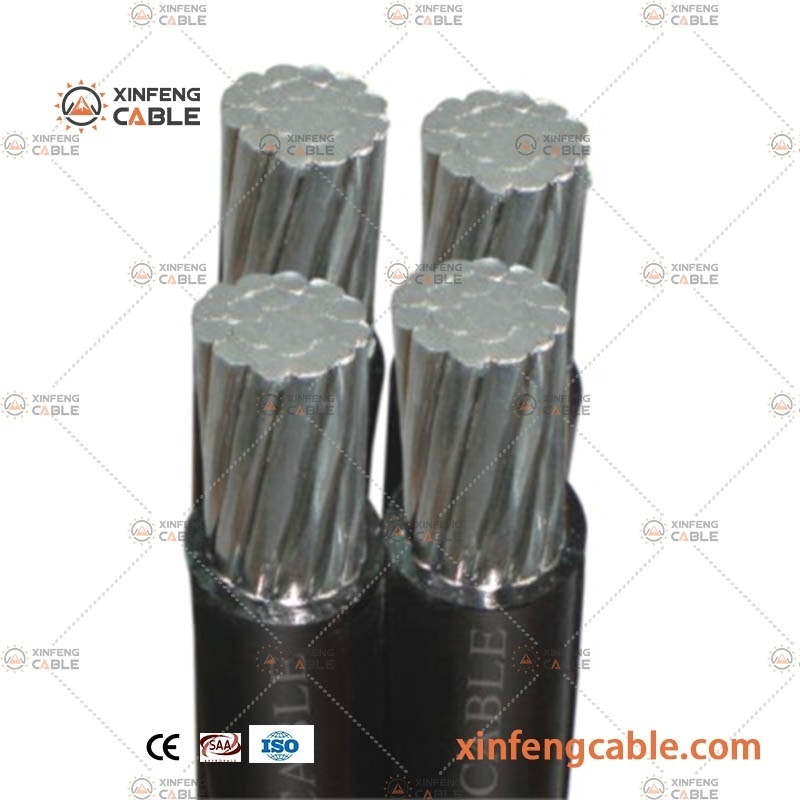

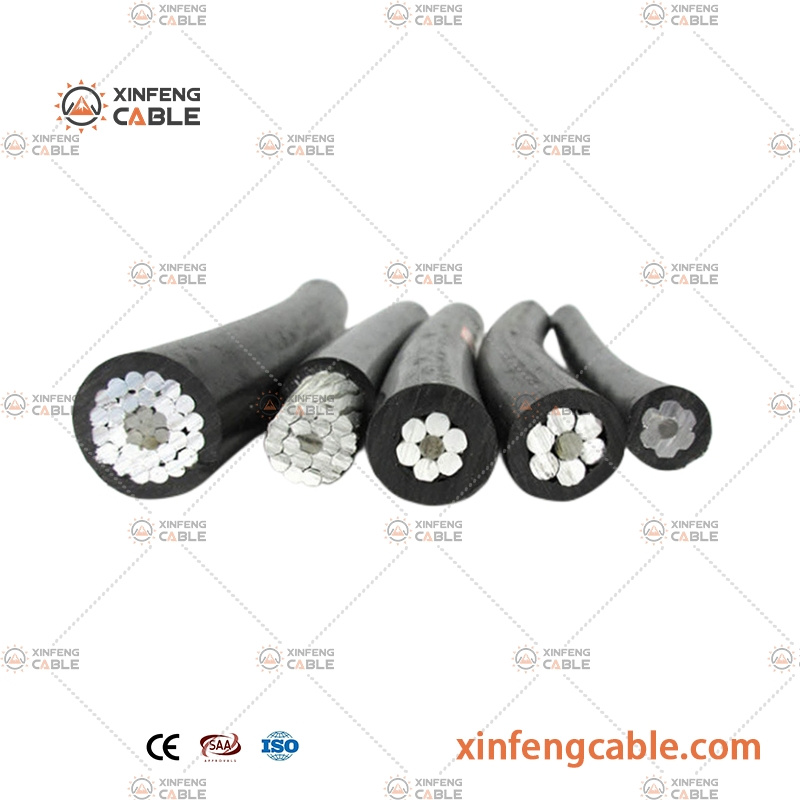

Câble aérien à conducteurs groupés basse tension (CAG BT)

Câble aérien à conducteurs groupés basse tension (CAG BT) image

Get Latest Price Request a quote

Product Details

N° de Modèle.

ABC

Courant

CC et CA

Matériau isolant

XLPE

Forme Matériel

Fil rond

Fil Matériau du noyau

aluminium

Certificat

ISO, CCC, CE

Modèle

abc

Marque

xinfeng

utilisation

transmission de puissance

nombre de noyaux

1, 2, 3, 4, 5

identification des couleurs

numéro

tension nominale

1 kv

type d′isolation

pvc/pe/xlpe

rayon de courbure minimum

12 x od

conducteurs

aluminium

Paquet de Transport

tambour en bois à cadre en acier

Spécifications

fait sur commande

Marque Déposée

xinfeng

Origine

Chine

Code SH

854449

Capacité de Production

4500tonne/mois

Product Description

1.   Application principale
  Câble d’antenne basse tension est un concept très novateur pour les frais généraux de la distribution de puissance par rapport à la classique conducteur nu overhead système de distribution. Il comprend l’ensemble de l’antenne câble (ABC), recouvert de câble sur le fil et le service de ligne de câble de dérivation. Il prévoit un niveau de sécurité et la fiabilité, réduire les pertes de puissance et économie du système Ultimate par la réduction de l’installation, entretien et de coût du dispositif.
   Câble d’antenne basse tension est conçu pour fournir le service d’antenne 600/1000 v pour le service temporaire à des sites de construction, en tant que service drop (pôle de puissance au service de l’entrée), comme un câble secondaire (pôle à pôle) ou d’éclairage de rue. Ce câble assure une isolation renforcée de la tête du CAC.

2. Des normes
La norme CEI60502-1, NFC 33-209, BS 7870, HD 626 S1, la norme ANSI/l’ICEA S-76-474, l’ICEA S61-402 et ICEA S-66-524, AS/NZS 3560.1, GB/T12527, GB/T1179
* Xinfeng câble peut également concevoir et produire pour des applications spéciales exigence.

3. Caractéristiques
Tension nominale : 1 kV
Tension de Test : 4kV, 5min aucune ventilation.
Température de fonctionnement :
PVC : -15°C à +70 °C
PE : -40°C à +70 °C
XLPE : -40°C à +90 °C
Température minimale de la ponte/ installation :
PVC : 0 °C PE : -20°C : -20°C en polyéthylène réticulé
Rayon de courbure minimal :
12 x diamètre extérieur (Diamètre de montage)

4. Construction :
Conducteurs : CU/AAC/AAAC/ACSR.
Isolation : PE/XLPE/PVC, résistante aux UV.
Identification de base : les chiffres ou des côtes ou les couleurs stripe.

5. Câble d’ABC Spécification standard référence(spécifications supplémentaires veuillez contacter notre équipe de vente)

Offre groupée de l’antenne câble, AL Conductor Cable d’isolation en polyéthylène réticulé IEC 60502-1

1: conducteurs de phase : AAC
2 : Isolation : XLPE, résistante aux UV.
3 : prise en charge : AAC-Neutre
4 : identification de base : les côtes ou des numéros ou les couleurs stripe.

Tension nominale: 0.6/1kV
Tension de test : 3.5kV, 5min aucune ventilation.
La température de fonctionnement:-40 °C à +90 °C
Température minimale de la ponte/installation:-20 °C
Rayon de courbure minimal:12 x diamètre extérieur (Diamètre de montage)

Nombre de coeurs x Nominal no×mm² de section transversale	Env. Diamètre total mm	Env. Poids kg/km	Max. DC La résistance du conducteur à 20ºC Ω/km	Charge de rupture minimum kN	Intensité nominale A
3×16+1×25 RM	19.0	290	1,91	4,0	107
3×25+1×25 RM	23.2	400	1,200	5,5	132
3×35+1×25 RM	25.6	500	0,868	8,0	165
3×50+1×35 RM	30.0	680	0,641	10,7	205
3×70+1×50 RM	34,9	920	0,443	13,7	240
3×95+1×70 RM	40.6	1270	0,320	18,6	290
3×120+1×70 RM	44.1	1510	0,253	23,2	334
3×150+1×95 RM	49.2	1870	0,206	28,7	389
3×185+1×120 RM	54,9	2340	0,164	37,2	467
3×25+1×25+1×16 RM	23.2	470	1,200	2,5	72
3×35+1×25+1×16 RM	25.6	560	0,868	4,0	107
3×50+1×35+1×16 RM	30.0	740	0,641	5,5	132
3×70+1×50+1×16 RM	34,9	980	0,443	8,0	165
3×95+1×70+1×16 RM	40.6	1330	0,320	10,7	205
3×120+1×70+1×16 RM	44.1	1580	0,253	13,7	240
3×150+1×95+1×16 RM	49.2	1940	0,206	23,2	334
3×185+1×120+1×16 RM	54,9	2410	0,164	2,5	72

D’autres sections transversales peuvent être offerts sur demande. RM : ronde comprimé multibrins

Offre groupée de l’antenne câble, AL CONDUCTOR CABLE D’isolation en polyéthylène réticulé de NFC 33-209

1: conducteurs de phase : AAC
2 : Isolation : XLPE, résistante aux UV.
3 : neutre-pris en charge : AAAC
4 : conducteur de l’éclairage de rue : AAC
5 : identification de base : les côtes ou des numéros ou les couleurs stripe.

Tension nominale: 0.6/1kV
Tension de Test : 4kV, 5min aucune ventilation.
La température de fonctionnement:-40 °C à +90 °C
Température minimale de la ponte/installation:-20 °C
Rayon de courbure minimal:12 x diamètre extérieur (Diamètre de montage)

Nombre de coeurs x Nominal no× mm² de section transversale	Env. Diamètre total mm	Env. Poids Kg/km	Max. DC La résistance du conducteur à 20ºC Ω/km	Charge de rupture minimum kN	Intensité nominale A
2×10 RM	12.8	93	3.08	1.5	38
4×10 RM	15.4	183	3.08	1.5	38
2×16 RM	14.8	129	1.91	2.3	72
2×16 RN + 2×1.5 RE	14.8	176	1.91/12.1	2.3	72
4×16 RM	17.8	257	1.91	2.3	72
4×16 RN + 2×1.5 RE	17.8	304	1.91/12.1	2.3	72
2×25 RM	18,0	202	1.20	3.8	107
2×25 RM + 2×1.5 RE	18,0	249	1.20/12.1	3.8	107
4×25 RM	21.7	404	1.20	3.8	107
4×25 RM + 2×1.5 RE	21.7	451	1.20/12.1	3.8	107
2×35 RM	20.8	269	0.868	5.2	132
2×35 RM + 2×1.5 RE	20.8	316	0.868/12.1	5.2	132
4×35 RM	25.1	539	0.868	5.2	132
4×35 RM + 2×1.5 RE	25.1	586	0.868/12.1	5.2	132
2×50 RM	23.4	352	0.641	7.6	165
2×50 RM + 2×1.5 RE	23.4	399	0.641/12.1	7.6	165
1×54.6 RM + 3×25 RM	21.7	507	0.630/1.20	3.8	107
1×54.6 RM + 3×25 RM + 1×16 RM	24.3	573	0.630/1.20/1.91	3.8/2.3	107/72
1×54.6 RM + 3×25 RM + 2×16 RM	29.7	639	0.630/1.20/1.91	3.8/2.3	107/72
1×54.6 RM + 3×25 RM + 3×16 RM	31.1	705	0.630/1.20/1.91	3.8/2.3	107/72
1×54.6 RM + 3×35 RM	25.1	615	0.630/0.868	5.2	132
1×54.6 RM + 3×35 RM + 1×16 RM	28.1	680	0.630/0.868/1.91	5.2/2.3	132/72
1×54.6 RM + 3×35 RM + 2×16 RM	34,3	748	0.630/0.868/1.91	5.2/2.3	132/72
1×54.6 RM + 3×35 RM + 3×16 RM	35,9	814	0.630/0.868/1.91	5.2/2.3	132/72
1×54.6 RM + 3×35 RM + 1×25 RM	28.1	714	0.630/0.868/1.20	5.2/3.8	132/107
1×54.6 RM + 3×50 RM	28.2	741	0.630/0.641	7.6	165
1×54.6 RM + 3×50 RM + 1×16 RM	31,6	806	0.630/0.641/1.91	7.6/2.3	165/72
1×54.6 RM + 3×50 RM + 2×16 RM	38,6	875	0.630/0.641/1.91	7.6/2.3	165/72
1×54.6 RM + 3×50 RM + 3×16 RM	40.4	940	0.630/0.641/1.91	7.6/2.3	165/72
1×54.6 RM + 3×50 RM + 1×25 RM	31,6	841	0.630/0.641/1.20	7.6/3.8	165/107
1×54.6 RM + 3×70 RM	33.0	950	0.630/0.443	10.2	205
1×54.6 RM + 3×70 RM + 1×16 RM	37.0	1014	0.630/0.443/1.91	10.2/2.3	205/72
1×54.6 RM + 3×70 RM + 2×16 RM	45,2	1083	0.630/0.443/1.91	10.2/2.3	205/72
1×54.6 RM + 3×70 RM + 3×16 RM	47.3	1148	0.630/0.443/1.91	10.2/2.3	205/72
1×54.6 RM + 3×70 RM + 1×25 RM	37.0	1048	0.630/0.443/1.20	10.2/3.8	205/107
1×54.6 RM + 3×70 RM + 2×25 RM	45,2	1150	0.630/0.443/1.20	10.2/3.8	205/107
1×54.6 RM + 3×70 RM + 3×25 RM	47.3	De 1250	0.630/0.443/1.20	10.2/3.8	205/107
1×54.6 RM + 3×95 RM	37,4	1176	0.630/0.320	13.5	240
1×54.6 RM + 3×95 RM + 1×16 RM	41,9	1243	0.630/0.320/1.91	13.5/2.3	240/72

Mode d’emballage de 1:plateau en bois,d’emballage adapté pour une petite section transversale longueur de câble.L’emballage d’environ 2500 mètres.
Mode d’emballage de 2:tambour en bois,d’emballage adapté pour une petite section transversale longueur de câble.L’emballage d’environ 2500 mètres.
Mode d’emballage de 3:châssis en acier du tambour en bois,d’emballage adapté pour une grande section transversale longueur de câble.L’emballage environ 5000 mètres.

   Câble Xinfeng Co., Ltd. est un programme de recherche et développement, production, les ventes dans un de la bien connue sur le fil et le câble d’entreprises, avec un système de gestion et de qualité scientifique, équipe de soutien technique de pointe, de fortes ventes et service après-vente.
   Henan Câble Xinfeng Co., Ltd., fondée en 1996, avec un capital enregistré de 210 millions de yuans, couvre une superficie totale de 50,000 mètres carrés, le personnel existant de 586 personnes, y compris une variété de personnel technique plus de 80 personnes, avec un diplôme universitaire de 60 personnes, la compagnie a l’équipement de production avancées nationales actuelles et les essais d’équipement, y compris plus de 200 ensembles de matériel de production avancée des câbles. Et de dépenser des dizaines de millions d’achat le plus complet de l’équipement de test des câbles.
    En 2012, la compagnie a pris les devants dans l’industrie du câble par le biais du système de qualité internationale ISO9001, ISO14001 de certification de sécurité au travail et de la santé système de certification La certification de gestion environnementale, 18001, national certification obligatoire de la CCC et d’autres qualifications, et produit de sécurité par le biais de la Communauté européenne de la certification CE, la protection environnementale européenne Rosh, de certification SGS produit de protection de l’environnement de tests de certification. En 20 ans de développement, il a formé une capacité de production annuelle de 1,5 milliards de yuans pour les frais généraux des fils isolés, les câbles de haute et basse tension, BV des câbles et autres produits, et de constamment améliorer et élargir la recherche et développement et de champs de production de produits de câble.
    À présent, la société est principalement engagés dans la conception du système, de développement, fabrication, commercialisation et le service de plus de 1000 Types de câbles dans quatre catégories : les frais généraux sur le fil, câble d’alimentation, équipement électrique sur le fil et câble, et le câble spécial. Les produits sont largement utilisés dans l’alimentation, l’eau Conservancy, chemin de fer, transports, de nouvelles de l’énergie, produits pétroliers et pétrochimiques, de la Défense nationale, de la construction et des infrastructures urbaines et les autres champs.
    La société est basée à Zhengzhou, et a mis en place 8 succursales à Beijing, Wuhan, Xi « une, Hefei, etc., responsable de la vente et après-vente dans et autour de la région. En 2013, le groupe entièrement mis en place le câble de Henan JinFar East Co., Ltd., responsable pour le marché international des ventes et de l’expansion des affaires, les produits sont exportés vers les Amériques, l’Afrique, l’Australie, en Europe et 38 autres pays et régions, les produits par les clients étrangers d’éloges.
   Avec l’expansion continue de la part du produit, câble Xinfeng produits ont également été largement reconnu et salué par la majorité des utilisateurs, la société a successivement a remporté l’industrie » de l’intégrité de qualité national enterprise », « produits de la Chine célèbre », « Henan célèbre marque produits », 2013-2015 successivement a remporté l’Henan Bureau provincial de l’Industrie et du Commerce et respectueux de « contrat digne de confiance », « qualité de l’entreprise, service, de crédit AAA enterprise », « National la qualité des produits de supervision et de l’Entreprise qualifiée » d’inspection d’échantillonnage et d’autres distinctions honorifiques.

1.L’équipement de production avancées:avancées de production de matériel et équipement de test, y compris plus de 200 ensembles de matériel de production avancée des câbles.Câble moyenne tension des équipements de production utilise la marque allemande de Sikora.

2.Contrôle de qualité:l’usine a bien équipée salle de contrôle de qualité,peuvent compléter l’inspection de tous les principaux paramètres électriques.

3.Une équipe expérimentée:Notre expérience de la production et les équipes de vente peut répondre à un large éventail de projets, de répondre rapidement aux besoins du client, et sont en mesure de fournir des rapports de test de type pour la plupart des principaux produits.

Tarification 4.Competitive:Notre tarification compétitive sans compromettre la qualité.

Q:Quels facteurs devraient être considérés lors de la sélection d’un câble d’alimentation ?
Une tension nominale:facteurs incluent, de la capacité de transport de courant, les conditions environnementales (température, humidité, de produits chimiques), des contraintes mécaniques (comme le choc ou vibration), exigences d’installation, et les normes réglementaires.Notre équipe de vente peut aider à la sélection du câble approprié en se fondant sur ces facteurs.

Q:Quels types de câbles de puissance offrez-vous ?
A:Nous offrons une large gamme de câbles, y compris d’alimentation basse tension (tensions jusqu’à 1000V.), la moyenne tension (1000V à 35 kV.). Nous fournissons également des câbles de spécialité comme le feu-résistant, blindés et des câbles flexibles pour répondre aux divers besoins des clients.

Q:Quels sont les avantages d’achat de câbles de puissance à partir de votre entreprise ?
A:nous fournir les câbles de haute qualité fabriqués aux normes internationales.Nos câbles sont durables, fiables et conçus pour répondre aux exigences de la demande spécifique.nous offrent des prix concurrentiels et les options de livraison flexible pour répondre à des échéanciers de projet.Notre équipe expérimentée fournit un appui technique et des conseils pour assurer le bon câble de sélection pour votre projet.

Q : Puis-je demander des échantillons de vos câbles d’alimentation avant de faire un achat ?
A:Oui, nous pouvons fournir des échantillons de nos câbles de puissance pour fins d’évaluation. Exemple de la disponibilité peut varier selon le type et les spécifications du câble. Contactez notre équipe de vente pour demander des échantillons et de discuter des arrangements d’expédition.

Q:Avez-vous fournir la documentation et de soutien pour les certifications des produits requis pour le gouvernement offre ou de projets du secteur public ?
A:Oui, nous offrons de documentation et de soutien pour aider avec le produit les certifications requises pour le gouvernement ou de projets du secteur public. Notre équipe peut vous aider à naviguer dans les exigences réglementaires, assurent la conformité de la documentation et d’assurer que nos câbles d’alimentation répondent aux spécifications du projet et de normes spécifiques.
