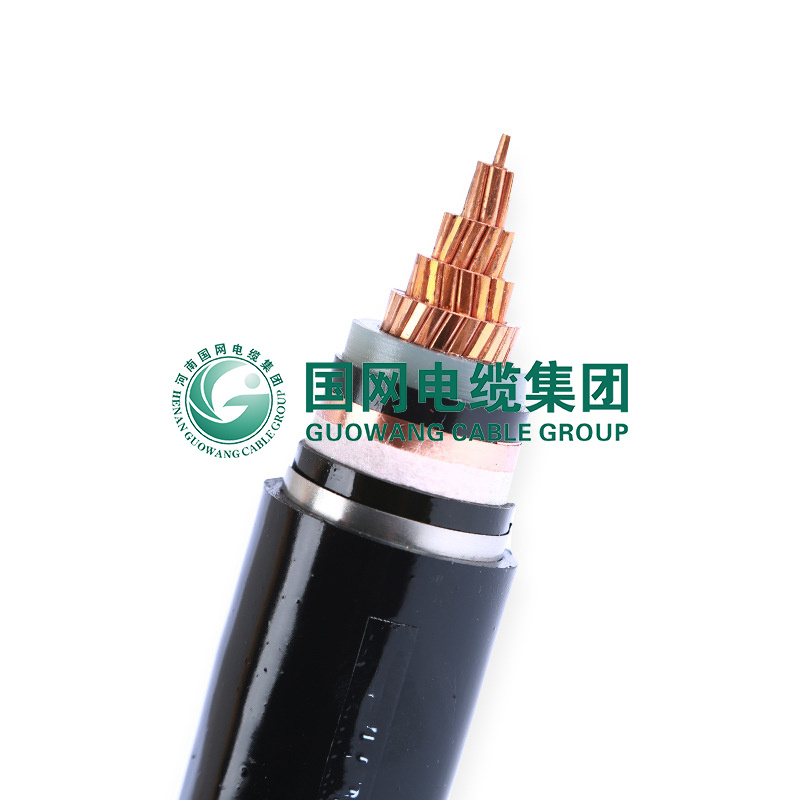

Câble d′alimentation à armure en acier isolé en polyéthylène réticulé basse et moyenne tension

SPÉCIFICATIONS

 Type normal  ignifuge

Conducteur  cuivre XLPE   gaine PVC  isolée sans fumée WDZC-YJY/WDZB-YJY/WDZ YJY conducteur cuivre  câble    d’alimentation sans halogène ignifuge

WDZC-YJY23

WDZB-YJY23

   Conducteur Cu WDZAYJY23 XLPE isolé polyoléfine    gaine interne en acier          câble d’alimentation blindé à faible émission de fumée, sans halogène, résistant à la flamme

WDZC-KYJY

WDZB-KYJY

Conducteur  Cu WDZA-KYJY  XLPE isolé polyoléfine gaine zéro fumée       câble de commande ignifuge halogène

WDZC-KYJY23 WDZB-KYJY23 WDZA-KYJY23    conducteur Cu XLPE gaine   en polyoléfine isolée interne   type en acier blindé faible émission de fumée zéro halogène   résistance au feu  câble

.normes :

Le câble est fabriqué conformément  à la norme GB/T.  19666. La  tension nominale uo/U du  câble est jusqu’  à 0.6/kV.

.caractéristique de fonctionnement

1. Tension nominale  uo/U : jus qu’ à 0.6/1 kV

2.   Température nominale maximale

2.1   câble isolé en PVC : le   tern­perature de  fonctionnement maximum des conducteurs ne doit pas dépasser 70 °C lorsque le câble est utilisé pendant une longue période.  La température des noyaux  ne doit pas dépasser 160 °C en court -circuit (la   dose de durée maximale ne doit pas dépasser 5 secondes).

2.2   câble isolé XLPE: La   température de fonctionnement maximale des noyaux  ne doit pas dépasser 90°C lorsque le câble est utilisé pendant une longue période. La température des noyaux  ne doit pas dépasser 250°C en court -circuit (la   dose de durée maximale ne doit pas dépasser 5 secondes).

. installation requise

  La température d’installation du câble  ne doit pas être inférieure à 0°C. le   rayon de courbure admissible du câble  ne doit pas être inférieur,puis 10 fois le   diamètre du câble.  Le câble est adapté aux  endroits où il  est nécessaire   de respecter des exigences particulières en matière de résistance au feu, de transmission de la lumière.  HCI et toxicité.

Spécifications

 Câble d’alimentation

  Section nominale:1.5-630mm2.

 Câble de commande

  Section nominale:0.75 mm2.

.paramètre technique principal

  Résistance aux flammes

Test de la  combustion en faisceau de câbles conformément  aux     normes GB/T 19666 ou CEI 60332-3.

ZA : le  contenu non métallique du câble est de 7 L par mètre, durée de

alimenter un incendie is40 minutes.

ZB : le  contenu non métallique du câble est de 3,5 l par mètre, temps

de l’alimentation incendie est de 40 minutes.

ZC : le  contenu non métallique du câble est de 1,5L par mètre, temps

de l’alimentation incendie est de 20 minutes.

 Résultat de l’essai: La   hauteur maximale de charring  ne doit pas ex­ceed 2.5m.
