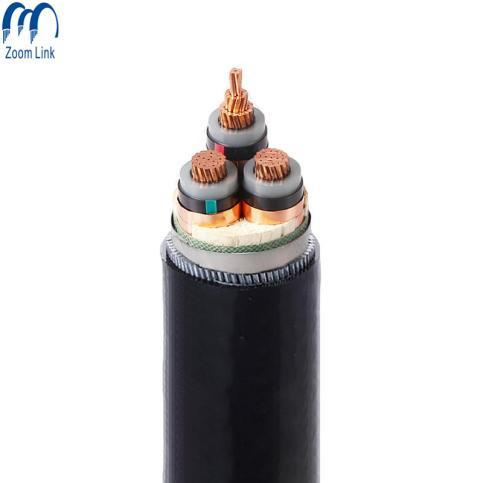

Câble de puissance moyenne tension isolé XLPE avec gaine en PVC et armure Swa

Câble blindé en pvc de puissance moyenne tension

Introduction
Ce câble est utilisé pour transmettre l’alimentation sur la ligne de transmission et de distribution de l’alimentation de A.C.50 Hz, tension nominale de 36 kV ou moins. Il convient aux installations intérieures : principalement dans les stations d’alimentation et à l’extérieur : dans les conduits de câbles, sous-sols et sur les chemins de câbles pour les industries, les cartes de commutation et les centrales électriques.

Instructions d’application
Tension nominale :

3.6/6 (7.2) kV

6.0/10(12) kV

8.7/15(17.5) kV

12/20(24) kV

18/30(36) kV

Conducteur
  conducteur en cuivre/aluminium
Classe 2 toronné, circulaire ou compacté

Couche semi-conductrice pour conducteur
Matériau semi-conducteur

Isolation
XLPE (polyéthylène réticulé)

Couche semi-conductrice pour l’isolation
Matériau semi-conducteur

Écran métallique
Fils de cuivre / ruban de cuivre / fil et ruban de cuivre

Gaine intérieure
PVC (chlorure de polyvinyle)

Aminé

SWA – ruban en acier aminé
Matériau non-magnétique blindé utilisé pour le câble à conducteur simple.

Gaine extérieure
PVC (chlorure de polyvinyle)
La couche semi-conductrice du conducteur, l’isolation XLPE et la couche semi-conductrice de l’isolation sont extrudées simultanément en un seul procédé en utilisant la méthode de triple extrusion (ligne de Vulcanisation continue). La méthode de triple extrusion garantit non seulement des interfaces propres entre les couches d’isolation et de contrôle des contraintes, mais également une construction sans décharge partielle avec une fiabilité opérationnelle élevée.

Paramètre technique principal du câble
1) résistance CC du conducteur de câble : voir le tableau 1-1
2) essai de décharge partielle : voir le tableau 1-2
3) Test de tension CA : voir le tableau 1-3
4) tension nominale, numéros de conducteurs et section nominale : Voir le tableau1-4

Tableau 1-1 Max. Résistance CC du conducteur de câble à 200 C.

Tableau 1-2 tension de test et tension max. Capacité de décharge du câble

Tableau 1-3 Test de tension CA du câble

Tableau 1-4 tension nominale, numéros de conducteurs et zone de section nominale

FAQ

1.êtes-vous un fabricant ou une société de commerce?
Nous sommes un fabricant professionnel.nous pouvons contrôler votre commande du premier au dernier.
Bienvenue à nous rendre visite.nous vous ramasse à Zhengzhou
2. Comment puis-je obtenir un échantillon pour tester votre qualité?
Les échantillons sont gratuits pour vous.les nouveaux clients sont censés payer le coût de messagerie.
3.quelle est la quantité minimale de votre commande ?
Normalement 1000m.quel que soit le poids du câble.
Il est préférable de commander une quantité appropriée pour éviter le fret élevé.
Le transport maritime est la meilleure option.
4.puis-je obtenir une remise ?
Cela dépend de votre quantité, nous pouvons faire une réduction et nous permettre le fret.
Veuillez nous contacter.
5. Votre entreprise accepte-t-elle la production OEM ?
Oui, pourrait imprimer le nom de votre entreprise nous avons même personnalisé la carte de qualité pour promouvoir votre entreprise.
