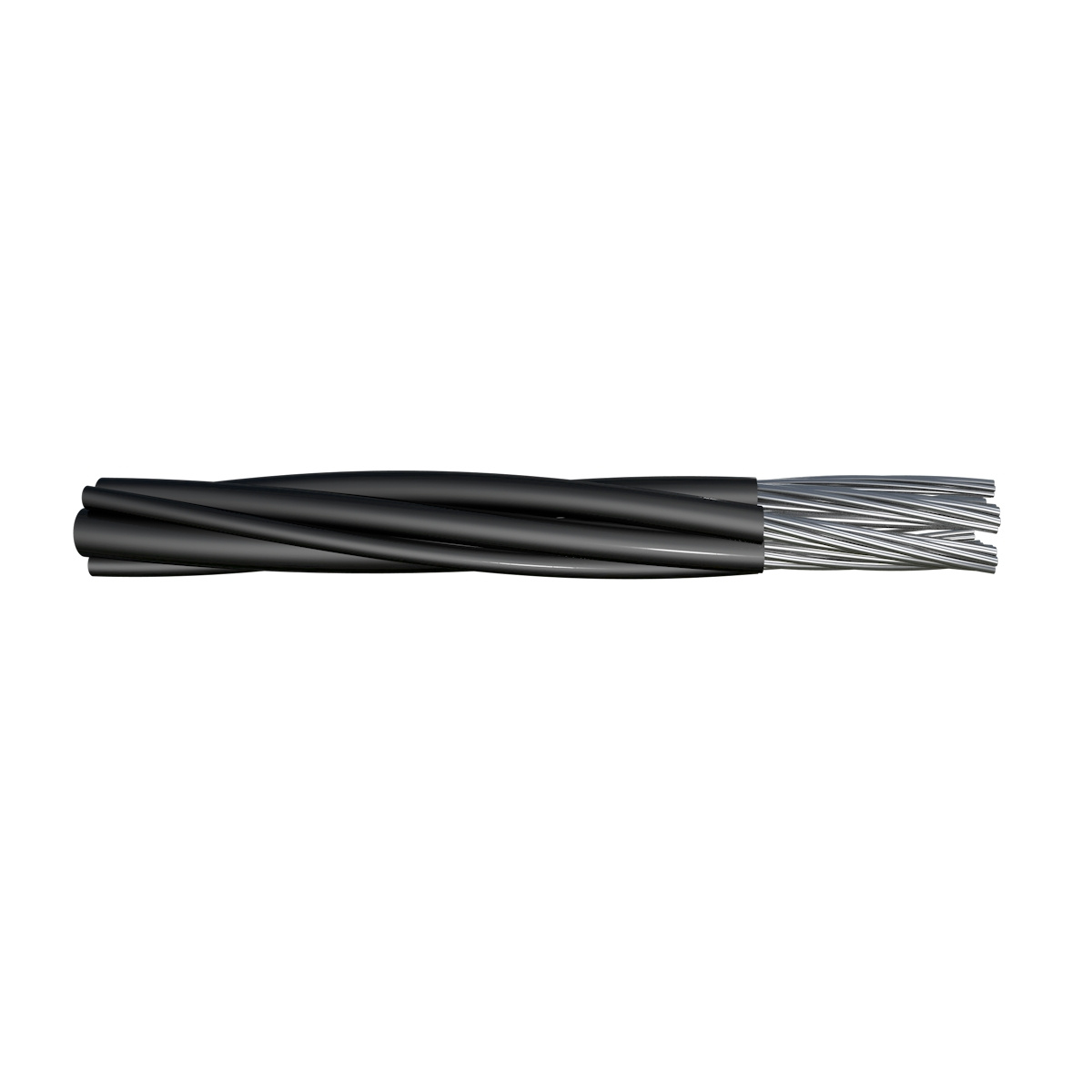

Norme NFC pour le service de branchement à basse tension, câble aérien en faisceau ABC

Norme NFC pour le service de branchement à basse tension, câble aérien en faisceau ABC image

Get Latest Price Request a quote

Product Details

N° de Modèle.

ABC CABLE

Matériau conducteur

aluminium, alliage d′aluminium

Matériau de la gaine

pvc, xlpe

Matériau isolant

s/o

Forme Matériel

Fil rond

Domaine d′application

en hauteur

Certificat

ISO9001, CCC, sgs

couleur

noir, gris, rouge

standard

cei, bs, din, astm, nfc

tension

faible, moyen, élevé

oem

oui

exemple

gratuit

tension nominale

0.6/1 kv, 11 kv, 22 kv, 35 kv

noyau

simple, duplex, triplex, qundruplex

avantage

haute qualité, prix compétitif

délai de livraison

15 à 25 jours

Paquet de Transport

tambour en bois, rouleau, sur demande

Spécifications

1.5 mm2

Origine

Henan, China

Code SH

8544492100

Capacité de Production

1000 km/mois

Product Description

L’application

A. Chute de service duplex
Application: D’alimentation 120 volts pour le service temporaire de service de l’antenne à des sites de construction, l’extérieur ou éclairage de rue. Pour le service à 600 volts ou moins à une Température de conducteur de 75 °C maximum.
B. Service de triplex Drop
Application: Pour l’alimentation de l’utilitaire de lignes à la consumer’s WEATHERHEAD. Pour le service à 600 volts ou moins (phase à phase) à une Température de conducteur de 75 °C maximum pour l’ Isolation en polyéthylène de 90 °C maximum pour l’réticulés isolement.
C. Quadruplex Service Drop.
Utilisé pour l’alimentation 3 , habituellement de puissance de phase d’un Transformateur polemounted, à la tête du service de l’utilisateur lorsque la connexion au service de câble d’entrée est faite. Pour être utilisé à des tensions de 600 volts ou moins de phase à phase et à Des températures de conducteur ne doit pas dépasser 75 °C pour isolation en polyéthylène de 90 °C maximum pour polyéthylène réticulé(XLPE) conducteurs isolés.

Les constructions
Conductor: Ronde, échoués et compacté conducteur en aluminium
Isolation: HDPE, XLPE, PVC
3 coeurs de puissance composé de conducteurs en aluminium standard, isolée withXLPE isolement
+ Un conducteur en aluminium d’éclairage de la gaine avec isolation XLPE (facultatif)
+ Un messenger Al-conducteurs (nu ou en alliage de couvert)
Le messager conducteur peuvent être de fil en acier galvanisé également.
Le but de la Messenger sur le fil est
A) il agit à titre de charge sur le fil.
B) il agit comme la terre ou un conducteur neutre.
Pour être utilisé à cotages de 600V phase à phase ou moins et à des températures de conducteur ne doit pas dépasser 75oC pour les conducteurs isolés de polyéthylène ou 90oC pour polyéthylène crossliked(XLPE) conducteurs isolés.

Standard
Go12527-91, IEC502, BS7870-5, NFC33-209
D’autres normes telles que BS, DIN, l’ASTM et l’ICEA sur demande

Spécifications

La phase	La phase		La phase			Env. Diamètre de montage	Max. D. C. Résistance de conducteur à 20ºC
AAC+XLPE	Conducteur compact		Isolation en polyéthylène réticulé
N° X Normal de coeurs de section transversale	No. D’Al fils	Diamètre total	Épaisseur normale	Min.	Diamètre
N° X Mm2	–	Mm	Mm	Mm	Mm	Mm	Ohm/km
1 X 10	7	4.05	1	0, 8	6.05	6.05	3.08
1 X 16	7	4.8	1.2	0.98	7.2	7.2	1.91
1 X 25	7	6	1.2	0.98	8.4	8.4	1.2
1 X 35	7	7	1.4	1.16	9.8	9.8	0.868
1 X 50	7	8.3	1.4	1.16	11.1	11.1	0.641
1 X 70	19	9.8	1.4	1.16	12.6	12.6	0.443
1 X 95	19	11.6	1.6	1.34	14.8	14.8	0.32
1 X 120	19	13	1.6	1.34	16.2	16.2	0.253
1 X 150	19	14.6	1.8	1.52	18.2	18.2	0.206
1 X 185	36	16.2	2	1.7	20.2	20.2	0, 164
1 X 240	36	18.4	2.2	1.88	22.8	22.8	0, 125
2 X 10	7	4.05	1	0, 8	6.05	12.1	3.08
2 X 16	7	4.8	1.2	0.98	7.2	14.4	1.91
2 X 25	7	6	1.2	0.98	8.4	16.8	1.2
2 X 35	7	7	1.4	1.16	9.8	19.6	0.868
2 X 50	7	8.3	1.4	1.16	11.1	22.2	0.641
2 X 70	19	9.8	1.4	1.16	12.6	25.2	0.443
2 X 95	19	11.6	1.6	1.34	14.8	29.6	0.32
2 X 120	19	13	1.6	1.34	16.2	32, 4	0.253
2 X 150	19	14.6	1.8	1.52	18.2	36, 4	0.206
2 X 185	36	16.2	2	1.7	20.2	40.4	0, 164
2 X 240	36	18.4	2.2	1.88	22.8	45, 6	0, 125
3 X 10	7	4.05	1	0, 8	6.05	13.07	3.08
3 X 16	7	4.8	1.2	0.98	7.2	15.55	1.91
3 X 25	7	6	1.2	0.98	8.4	18.14	1.2
3 X 35	7	7	1.4	1.16	9.8	21.17	0.868
3 X 50	7	8.3	1.4	1.16	11.1	23.98	0.641
3 X 70	19	9.8	1.4	1.16	12.6	27, 22	0.443
3 X 95	19	11.6	1.6	1.34	14.8	31.97	0.32
3 X 120	19	13	1.6	1.34	16.2	34.99	0.253
3 X 150	19	14.6	1.8	1.52	18.2	39, 31	0.206
3 X 185	36	16.2	2	1.7	20.2	43.63	0, 164
3 X 240	36	18.4	2.2	1.88	22.8	49.25	0, 125
4 X 10	7	4.05	1	0, 8	6.05	14.64	3.08
4 X 16	7	4.8	1.2	0.98	7.2	17, 42	1.91
4 X 25	7	6	1.2	0.98	8.4	20.33	1.2
4 X 35	7	7	1.4	1.16	9.8	23.72	0.868
4 X 50	7	8.3	1.4	1.16	11.1	26.86	0.641
4 X 70	19	9.8	1.4	1.16	12.6	30.49	0.443
4 X 95	19	11.6	1.6	1.34	14.8	35.82	0.32
4 X 120	19	13	1.6	1.34	16.2	39.2	0.253
4 X 150	19	14.6	1.8	1.52	18.2	44.04	0.206
4 X 185	36	16.2	2	1.7	20.2	48.88	0, 164
4 X 240	36	18.4	2.2	1.88	22.8	55.18	0, 125

1. Service de conducteur Drop-Aluminum recto verso

Nom de code	Conducteur de phase				Naturel nue		Poids			Ampacity
	La taille de fils& No.	L’isolement de l’épaisseur	Diamètre nominal		La taille de fil& No.	Puissance nominale	En polyéthylène réticulé	Al	Total	Ampacity
	La taille de fils& No.	L’isolement de l’épaisseur	Bare	OD	La taille de fil& No.	Puissance nominale	En polyéthylène réticulé	Al	Total
		Mm	Mm	Mm		Kg	Kg/km	Kg/km	Kg/km	Un
AAC
Pekingese	6-solide	1.14	4.1	6.4	6-7	255	20.8	72, 9	94	78
Collie	6-7	1.14	4.6	6.9	6-7	255	23.8	72, 9	97	78
Cocker	6-7	1.52	4.6	7.7	6-7	255	32, 7	72, 9	106	78
Teckel	4-solide	1.14	5.2	7.5	6-7	400	26.8	114, 6	141	103
Spaniel	4-7	1.14	5.9	8.2	6-7	400	29.8	116, 1	146	103
Doberman	2-7	1.14	7.4	9.7	2-7	612	38, 7	184, 5	223	136
Basset	1/0-7	1.52	9.3	12.4	1/0-7	903	64.0	294, 7	359	182
AAAC
Chihuahua	6-solide	1.14	4.1	6.4	6-7	499	20.8	72, 9	94	78
Vizsla	6-7	1.14	4.6	6.9	6-7	499	23.8	72, 9	97	78
Harrier	4-solide	1.14	5.2	7.5	4-7	798	26.8	116, 1	143	103
L’Afghanistan	1/0-7	1.52	9.3	12.4	1/0-7	2023	64.0	296.1	360	182
Balancier à talon	1/0-19	1.52	9.4	12.5	1/0-7	2023	64.0	296.1	360	182
ACSR
Setter?	6-solide	1.14	4.1	6.4	6/6/01	540	20.8	72, 9	94	78
Pasteur	6-7	1.14	4.6	6.9	6/6/01	540	23.8	72, 9	97	78
Eskimo	4-solide	1.14	5.2	7.5	4/6/01	844	26.8	114, 6	141	103
Bloodhound	1/0-7	1.52	9.3	12.4	1/0-6/1	1987	64.0	294, 7	359	182
Bull	1/0-19	1.52	9.4	12.5	1/0-6/1	1987	64.0	294, 7	359	182

2. Service de conducteur Drop-Aluminum Triplex

Nom de code	Conducteur de phase				Naturel nue		Poids			Ampacity
	La taille de fils& No.	L’isolement de l’épaisseur	Diamètre nominal		La taille de fil& No.	Puissance nominale	En polyéthylène réticulé	Al	Total	Ampacity
	La taille de fils& No.	L’isolement de l’épaisseur	Bare	OD	La taille de fil& No.	Puissance nominale	En polyéthylène réticulé	Al	Total
		Mm	Mm	Mm		Kg	Kg/km	Kg/km	Kg/km	Un
AAC
Halotis	6-solide	1.14	4.115	6.4	6-7	255	42	110	152	78
Pike	6-7	0.76	4.67	6.2	6-7	255	31	112	143	78
La rotule	6-7	1.14	4.67	7.0	6-7	255	48	112	159	78
Fusus	4-solide	1.14	Commandes 5.182	7.5	4-7	400	52	177	229	103
L’huître	4-7	1.14	5.89	8.2	4-7	400	60	177	237	103
Clam	2-7	1.14	7.42	9.7	2-7	612	76	281	359	136
Murex	1/0-7	1.52	9.35	12.4	1/0-7	903	128	385	513	182
AAAC
Homarus	6-solide	1.14	4.115	6.4	6-7	499	42	118	159	78
Cabera	6-7	1.14	4.65	6.9	6-7	499	48	118	165	78
Artemia	4-solide	1.14	Commandes 5.182	7.5	6-7	499	52	162	214	103
Sanderab	1/0-7	1.52	9.35	12.4	2-7	1270	128	409	537	182
Leda	1/0-19	1.52	9.47	12.5	1/0-7	2023	130	473	603	182
ACSR
Cavolinia	2/0-7	1.52	10.5	13.564	1-6/1	1610	146	496	697	279
Aega	3/0-19	1.52	11.9	14.986	1/0-6/1	1987	168	625	862	322
La seiche	4/0-7	1.52	13.3	16.307	2/0-6/1	2404	191	787	1066	372
Callista	266.8-19	2.03	15.1	19.126	3/0-6/1	3003	280	991	1384	410
Patelle	336.4-19	2.03	16.9	20.980	336.4-18/1	3937	320	1429	1823	506

3. Quadruplex Drop-Aluminum conducteur de service

Nom de code	Conducteur de phase				Naturel nue		Poids			Ampacity
	La taille de fils& No.	L’isolement de l’épaisseur	Diamètre nominal		La taille de fil& No.	Puissance nominale	En polyéthylène réticulé	Al	Total	Ampacity
	La taille de fils& No.	L’isolement de l’épaisseur	Bare	OD	La taille de fil& No.	Puissance nominale	En polyéthylène réticulé	Al	Total
		Mm	Mm	Mm		Kg	Kg/km	Kg/km	Kg/km	Un
AAC
La Jamahiriya	1/0-7	1, 524	9.347	12.395	1/0-7	902.644	192	598	790	182
Orloff	2/0-7	1, 524	10.516	13.564	2/0-7	1138.511	217	754	973	210
Percheron	2/0-19	1, 524	10.643	13.691	2/0-19	1138.511	220	754	976	210
Le mongol	3/0-7	1, 524	11.786	14.834	3/0-7	1378.914	249	951	1199	242
Oldenburg	4/0-19	1, 524	13.411	16.459	4/0-19	1737.250	289	1199	1490	279
AAAC
Bay	6-solide	1, 143	4.115	6.401	6-7	503.485	63	155	217	78
L’Arabian	4-7	1, 143	5.893	8.179	4-7	784.711	89	247	336	103
La selle	1-19	1, 524	8.433	11.481	2-7	1270.052	171	466	637	158
La Charrue	1/0-7	1, 524	9.347	12.395	1/0-7	2023.011	192	624	814	182
Sherland	1/0-19	1, 524	9.474	12.522	1/0-7	2023.011	193	624	817	182
ACSR
Standardbred	1/0-7	1, 524	9.347	12.395	1/0-6/1	1986.724	192	598	859	182
Grullo	2/0-19	1, 524	10.643	13.691	2/0-6/1	2404.027	220	753	1063	210
Mare	3/0-7	1, 524	11.786	14.834	3/0-6/1	3002.766	249	951	13.8	242
Station	4/0-7	1, 524	13.259	16.307	4/0-6/1	3787.477	286	1198	1622	279
Appaloosa	4/0-19	1, 524	13.411	16.459	4/0-6/1	3787.477	289	1198	1627	279

ABC de l’emballage de câble
D’Emballage en plastique, papier du tambour rabatteur, tambour en bois, acier-tambour en bois ou comme exigence du client.

À propos de nous

Henan aluminium Kingyear Industrial Co., Ltd a été fondée en 2006, situé dans le domaine de l’industrie Gongyi de la province du Henan. Notre entreprise est composée de 3 Filiales principales, les entreprises spécialisées dans développer, fabriquer et de la distribution de produits en aluminium. Nos usines 1200, 000 zone occupe plus de mètres carrés et le nombre des employés a dépassé 200.

Nous, Kingyear, nous engageons à être un Fabricant de fournir des solutions globales et des services personnalisés pour aider nos clients à résoudre leurs problèmes et à améliorer leurs profits.

Nous avons une Équipe de professionnels de la vente avec chacun d’eux a engagé dans ce travail de 10 ans, de sorte que nous pouvons fournir la complète et professionnelle de la technologie pour vous.
Avec la parfaite qualité et service après vente, jusqu’à maintenant nous avons exporté pour plus de 80 pays, bienvenue à nous rendre visite et établir des relations d’affaires gagnant-gagnant!

Jusqu’à maintenant nos produits principalement comme suit:
1–isolant en PVC le fil électrique quel que soit le conducteur de cuivre, l’aluminium Conductor, CCA(vêtu de cuivre aluminium), la CCS(cuivre plaqués acier).
2–PVC et le câble d’alimentation isolée en polyéthylène réticulé avec ou sans Armor jusqu’à 35kv.
3–câble en caoutchouc comme câble de soudage, mine de câble, câble d’EPE et ainsi de suite.
4–antenne câble groupés(ABC câble) jusqu’à 10 kv.
5–conducteur nu comme AAC, AAAC, ACSR, ACAR, ACSR/AW, fil d’acier à revêtement aluminium, fil en acier galvanisé, PC fil d’acier et ainsi de suite.
Pour plus de détails veuillez consulter notre site web comme mes informations de contact.
Si vous avez un problème, n’hésitez pas à nous laisser savoir, nous vous offrons notre meilleur service.

La certification
Nous avons obtenu de la CCC, ISO9001, ISO 14001, OHSAS Certificats, a adopté la SGS test.

Avancement du test
Nous avons du matériel professionnel et personnel technique de tester les produits, les équipements seront examinés à un Certain temps pour assurer la précision du résultat, et la qualité des produits.

FAQ
Q: Je n’a pas à trouver le câble que j’ai Besoin dans cette page?
A: Si vous ne trouvez pas les espèces de câbles que vous avez besoin, veuillez nous contacter directement, nous vous répondrons rapidement.
Q: Quelle est votre quantité minimum de commande?
A: Il n’est pas si sûr, vous pouvez confirmer avec nous. Normalement, il sera de 1000 mètres.
Q: Quelle est votre délai de livraison?
A: Il dépend de savoir si nous a juste le stock pour votre type. Normalement, il faut environ 7-15jours pour atteindre la production.
Q: Comment puis-je Obtenir un Échantillon à partir de votre entreprise? Est l’échantillon gratuit?
A: Si vous avez besoin de l’échantillon à contrôler la qualité, veuillez nous contacter, nous allons vous envoyer de l’échantillon gratuit, mais les frais de transport doit être payé.
Q: Que si le câble à laquelle nous devons avoir certaines différences sur les spécifications de la vôtre?
R: Une différence, nous pouvons concevoir et produire selon vos demandes, qui comprennent le câble, couleur, matériel, de la transformation exigence etc.

Nos avantages:
1.10 années expérience d’exportation
2. L’alimentation de la stabilité avec un faible coût et une excellente qualité
3. La certification des produits: CCC, ISO, BV, SGS et ainsi de suite
4. OEM et ODM service disponible
5. Une livraison rapide et de rétroaction, délai de livraison plus rapide
6. Échantillon gratuit est disponible
