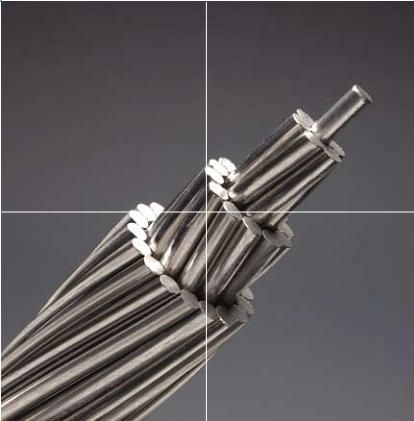

Conducteur nu en aluminium allié pour ligne aérienne

Les frais généraux conducteur nu AAAC

Productor Description :

1.L’aluminium et alliage Alumum conducteur conducteur
(1). Tous les conducteurs en aluminium (AAC)
(2). Tous les conducteurs en alliage aluminimum(AAAC)
(3). Conducteur en aluminium renforcé en acier (ACSR)
(4). Type d’anti-corrosion ACSR
(5). Conducteurs plaqués aluminimum Aluminimum renforcé en acier(ACSR/AW)
(6). Masse électrique arrière conducteur aluminimum renforcé en acier(ACSR/RE)
(7). Aluminimum aluminimum renforcé en alliage de conducteur(ACAR)

2. Elative standards de fabrication : IEC83, CEI1089, 31, B232, BS215, DIN48204.
1). Standard : IEC61089, BS215 part2, ASTM B232, DIN48204, BS FR50182.
2). Spécification : ACSR est composée par NU-lay concentriques brin du fil en acier galvanisé(s) avec les fils d’aluminium entouré par un ou plusieurs couches de hélicoïdale. Graissé ACSR peut également être fournies.
3). Application : ACSR est largement utilisé dans les frais généraux de la transmission de puissance électrique et des lignes de distribution avec divers niveaux de tension.

Tous les conducteurs en aluminium(AAC)& en aluminium renforcé en acier de conducteur(ACSR))pour l’ASTM (AAC, ACCR, AAAC, ACSR) généralement confirmant à est 398 (Partie I, II, IV), CEI-228
(AAAC) conducteur comme-399-1992 selon la norme ASTM-B
(AAAC) conducteur comme-3242-1970 par BS
(AAAC) conducteur est : 398-IV-1994
(ACSR) selon la norme ASTM-B-233-1992
(AAC) comme par BS-215-1-1970
(AAC) comme par est : 1976-398-1
(AAC) selon la norme ASTM-B-231-1990
(ACSR) comme par est la suivante : 398-II : 1976 & est : 398-V : 1992
(ACSR) BS-215-II-1970
(AACSR) selon la norme CEI-1089-1191

AAC(tous les conducteurs en aluminium) sont adaptées pour les frais généraux ligne électrique.

Nous pouvons fournir ce conducteur selon différentes normes reconnues, telles que la norme CEI61089, BS215, BS EN 50182: 2001, le STM B231, CSA C49, DIN480201, JIS C3109, le client spécifications spéciales peuvent également être satisfaits.

Le câble ou ACSR ACSR ou ACSR conductor utilisé pour les frais généraux et lignes de transmission de distribution électrique pour la distribution de puissance.

Applications :
Utilisé comme câble de transmission de frais généraux et nue comme câble de répartition primaire et secondaire. ACSR offre pour la ligne de la conception optimale de la force. Variable permet d’échouage de base désiré en acier force d’être réalisés sans sacrifier ampacity.

Construction :
Alliage d’aluminium 1350-H-19 fils, de façon concentrique échoués sur un noyau d’acier. Fil de base pour l’ACSR est disponible avec la classe A, B ou C; de galvanisation «  »aluminé » » de l’aluminium revêtu (AZ); ou l’aluminium-clad (AW). Protection contre la corrosion supplémentaire est disponible par le biais de l’application de la graisse sur le carottier à ou pour perfusion de l’ensemble câble avec la graisse.

Spécifications :
ACSR conducteur nu respecte ou dépasse les spécifications ASTM suivantes :
B-230 sur le fil d’aluminium, 1350-H19 pour fins électrique
B-231 Les conducteurs en aluminium, Concentric-Lay brins
B-232 Les conducteurs en aluminium, Concentric-Lay brins, couché renforcé en acier (ACSR)
B-341 Noyau en acier à revêtement en aluminium sur le fil pour les conducteurs en aluminium, acier renforcé (ACSR/AW)
B-498 Zinc-Coated noyau d’acier fil pour les conducteurs en aluminium, acier renforcé (ACSR/AZ)
B-500 et l’aluminium recouvert de zinc enduit d’acier multibrin Core pour les conducteurs en aluminium, acier renforcé (ACSR)

Notes :
La résistance est calculé en utilisant la norme ASTM par incréments de métal et d’échouage de 61,2 % IACS Conductivité pour EC (1350) et 8 % IACS pour l’acier. AC (60 Hz) comprend la résistance dépendant de l’hystérésis du facteur de perte de courant pour les constructions de couche 1 et 3.
Cotes actuelles sont fondées sur 75oC, température de conducteur de 25oC à température ambiante, 2ft/s de vent, 96/watts/m² Ft sun, 0,5 des coefficients d’émissivité et l’absorption.

Quels sont les conducteurs en aluminium utilisé pour ?

Les conducteurs en aluminium sont utilisés principalement dans les frais généraux et les applications de ligne de distribution d’alimentation primaire et secondaire.

La plus grande force ACSR conducteurs sont utilisés pour les passages à niveau de la rivière, les frais généraux et les installations de fils de masse, impliquant des travées extra long. L’avantage de ACSR est qu’il a une haute résistance à la traction et est léger, ce qui signifie plus de s’étend sur plus qu’il a besoin de moins prend en charge. ACSR est disponible avec divers pourcentages de noyau d’acier pour atteindre les différents points forts. Un des avantages de ce conducteur est en particulier que la force souhaitée peut être atteint sans une perte d’ampacity.

AAC est utilisé principalement dans les zones urbaines où l’espacement est courte et le prend en charge sont plus rapprochées. L’avantage d’AAC conducteurs est qu’ils ont un degré élevé de résistance à la corrosion; pour cette raison qu’ils sont largement utilisés dans les zones côtières. AAC conducteurs ont été élaborés comme une conséquence de la corrosion galvanique que conducteurs ACSR sont sensibles à.

AAAC est utilisé comme conducteur de protection de surcharge nue la transmission de puissance et des lignes de distribution sur les circuits de l’antenne qui nécessitent de grandes résistance mécanique que AAC. AAAC dispose également de mieux les caractéristiques de la SAG et une meilleure force de ratio de poids que d’AAC. AAAC Câbles ont faible poids par unité de longueur et légèrement plus faible résistance par unité de longueur de ACSR.

Quelle est la différence entre ACSR, AAC et d’AAAC conducteurs ?

La plus grande différence entre AAC, AAAC, et conducteurs ACSR sont les matériaux qu’ils sont construits à partir. AAC est fabriqué à partir de electrolytically raffiné en aluminium avec un minimum de 99,7 % de pureté, AAAC est faite d’un alliage en aluminium et ACSR contient une combinaison de l’aluminium renforcé avec l’acier.

Le deuxième facteur qui différencie les trois câbles est leur résistance à la corrosion, qui est important pour la longévité du câble. ACSR a une résistance à la corrosion les plus pauvres, car il contient de l’acier, qui est sujette à la rouille. AAAC et AAC ont une meilleure résistance à la corrosion, en raison du fait qu’ils sont en grande partie ou entièrement en aluminium.

Dans un noyau en acier galvanisé ACSR la transporte la charge mécanique et de l’aluminium de haute pureté transporte le courant. Ces utilisent le plus faible coefficient de dilatation thermique de l’acier par rapport à l’aluminium, dont la base d’aluminium conducteurs AAC et AAAC sont incapables de faire.

Que dois-ACSR, AAC et d’AAAC conducteurs ont en commun ?

ACSR, AAC et d’AAAC sont tous utilisés dans les frais généraux et, bien que les applications de ligne pour différentes applications spécifiques, ils sont tous impliqués dans la distribution de puissance.

 Conducteurs nus sont conçus et fabriqués conformément à une demande spéciale du client .
