Conducteur nu aérien ACSR 25mm2/100mm2/160mm2/250mm2/500mm2

Conducteur nu ACSR 25MM2/100MM2/160MM2/250MM2/500MM2

Description du productor :

1.conducteur en aluminium et conducteur en alliage d’aluminium
(1). Conducteur tout aluminium (AAC)
(2). Tous les conducteurs en alliage d’aluminimum (AAAC)
(3). Conducteur en aluminium renforcé (ACSR)
(4). ACSR anti-corrosion
(5). Conducteur en aluminium, gaine en acier aluminimum renforcée (ACSR/AW)
(6). Conducteur en aluminium renforcé à la terre arrière (ACSR/RE)
(7). Conducteur aluminimum renforcé en alliage aluminimum (ACAR)

2. Normes de fabrication Elatives : IEC83, IEC1089, 31, B232, BS215, DIN48204.
1). NORME : IEC61089, BS215 PARTIE 2, ASTM B232, DIN48204, BS EN50182.
2). Spécification : l’ACSR est composé de fils en acier galvanisé dénudés, concentriques et multibrins, avec des fils en aluminium entourés d’une ou plusieurs couches de. L’ACSR graissé peut également être fourni.
3). Application : ACSR est largement utilisé dans les lignes de transmission et de distribution d’énergie électrique aériennes avec divers niveaux de tension.

Tous les conducteurs en aluminium (AAC) et en aluminium (ACSR))pour ASTM (AAC, ACCR, AAAC, ACSR), confirmant généralement que le est 398 (partie I, II, IV), IEC-228
(AAAC) conducteur conformément à la norme ASTM-B-399-1992
(AAAC) conducteur conforme à la norme BS-3242-1970
(AAAC) LE CONDUCTEUR EST : 398-IV-1994
(ACSR) selon la norme ASTM-B-233-1992
(AAC) selon BS-215-1-1970
(AAC) selon LA NORME IS-398-1: 1976
(AAC) conformément à la norme ASTM-B-231-1990
(ACSR) selon : 398-II : 1976 et EST : 398-V : 1992
(ACSR) BS-215-II-1970
(AACSR) conformément à la norme CEI-1089-1191

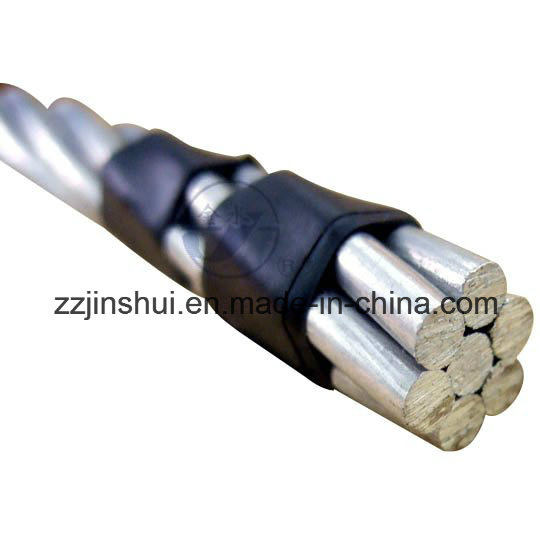

AAC (tous conducteurs en aluminium) convient pour les lignes électriques aériennes.

Nous pouvons fournir ce conducteur selon différentes normes reconnues, telles que IEC61089, BS215, BS en 50182:2001, STM B231, CSA C49, DIN480201, JIS C3109, les spécifications spéciales du client peuvent également être satisfaites.

Câble ACSR ou ACSR ou conducteur ACSR utilisé pour la distribution électrique et les lignes de transmission de la tête pour la distribution de l’alimentation.

Applications :
Utilisé comme câble de transmission aérien nu et comme câble de distribution primaire et secondaire. ACSR offre une résistance optimale pour la conception de ligne. La bande de carottis en acier variable permet d’obtenir la résistance souhaitée sans sacrifier l’intégrité.

Construction :

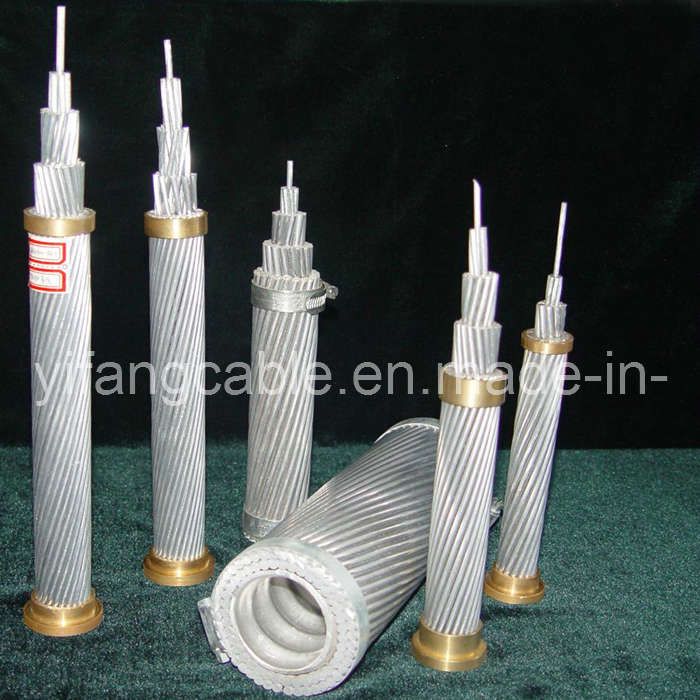

Fils en alliage d’aluminium 1350-H-19, torsadés de façon concentrique autour d’un noyau en acier. Le fil conducteur pour ACSR est disponible avec galvanisation de classe A, B ou C ; revêtement en aluminium « aluminisé » (AZ) ou revêtement en aluminium (AW). Une protection anticorrosion supplémentaire est disponible par application de graisse sur le corer ou perfusion du câble complet avec de la graisse.

Caractéristiques :
Le conducteur nu ACSR répond aux spécifications ASTM suivantes ou les dépasse :
Fil d’aluminium B-230, 1350-H19 pour l’électricité
Conducteurs en aluminium B-231, concentriques-étables-multibrins
Conducteurs en aluminium B-232, concentriques-couchés, renforcés en acier revêtu (ACSR)
Fil conducteur en acier revêtu d’aluminium B-341 pour conducteurs en aluminium, renforcé en acier (ACSR/AW)
Fil conducteur en acier galvanisé B-498 pour conducteurs en aluminium, renforcé en acier (ACSR/AZ)
B-500 noyau en acier multibrins revêtu de zinc et d’aluminium pour conducteurs en aluminium, renforcé d’acier (ACSR)

Remarques :
La résistance est calculée en utilisant des incréments standard ASTM de ponçage et de conductivité du métal de 61.2% IACS pour EC (1350) et de 8% IACS pour l’acier. La résistance c.a. (60 Hz) inclut le facteur de perte d’hystérésis dépendant du courant pour les constructions à 1 et 3 couches.
Les valeurs nominales de courant sont basées sur une température du conducteur de 75 °C, une température ambiante de 25 °C, un vent de 2 pi/s, 96 W/m2 Soleil de ft, 0.5 coefficients d’émissivité et d’absorption.

À quoi servent les conducteurs en aluminium ?

Les conducteurs en aluminium sont principalement utilisés dans les applications de ligne de tête et pour la distribution d’alimentation primaire et secondaire.

Les conducteurs ACSR de plus haute résistance sont utilisés pour les passages de rivière, les fils de terre aériens et les installations impliquant des travées extra longues. L’avantage d’ACSR est qu’il a une résistance à la traction élevée et est léger, ce qui signifie que sur des portées plus longues, il a besoin de moins de supports. L’ACSR est disponible avec des pourcentages variables de noyau en acier pour obtenir différentes forces. Un des avantages de ce conducteur en particulier est que la résistance désirée peut être obtenue sans perte d’intensité.

L’AAC est utilisé principalement dans les zones urbaines où l’espacement est court et les supports plus rapprochés. L’avantage des conducteurs AAC est qu’ils ont un degré élevé de résistance à la corrosion ; c’est pourquoi ils sont largement utilisés dans les zones côtières. Les conducteurs AAC ont été développés en raison de la corrosion galvanique à laquelle les conducteurs ACSR sont sensibles.

L’AAAC est utilisé comme conducteur aérien nu pour les lignes de transmission et de distribution de puissance sur les circuits d’antenne qui nécessitent une résistance mécanique plus importante que l’AAC. L’AAAC présente également de meilleures caractéristiques de flèche et un meilleur rapport résistance/poids que l’AAC. Les câbles AAAC ont un poids par unité de longueur plus faible et une résistance par unité de longueur légèrement inférieure à celle de l’ACSR.

Quelle est la différence entre les conducteurs ACSR, AAC et AAAC ?

La plus grande différence entre les conducteurs AAC, AAAC et ACSR est les matériaux à partir lesquels ils sont fabriqués. L’AAC est fabriqué à partir d’aluminium raffiné électrolytiquement avec une pureté minimale de 99.7 %, l’AAAC est fabriqué à partir d’un alliage d’aluminium et l’ACSR contient une combinaison d’aluminium renforcé avec de l’acier.

Le deuxième facteur qui différencie les trois câbles est leur résistance à la corrosion, ce qui est important pour la longévité du câble. L’ACSR a une résistance moindre à la corrosion, car il contient de l’acier, qui est sujet à la rouille. L’AAAC et l’AAC ont une meilleure résistance à la corrosion, en raison du fait qu’ils sont en grande partie ou entièrement en aluminium.

Dans un ACSR, le noyau en acier galvanisé supporte la charge mécanique et l’aluminium de haute pureté transporte le courant. Ceux-ci utilisent le coefficient de dilatation thermique inférieur de l’acier par rapport à l’aluminium, ce que les conducteurs à base d’aluminium AAC et AAAC ne peuvent pas faire.

Qu’ont en commun les conducteurs ACSR, AAC et AAAC ?

Les ACSR, AAC et AAAC sont tous utilisés dans les applications de lignes aériennes et, bien que pour différentes applications spécifiques, ils soient tous impliqués dans la distribution de l’alimentation.

 Les conducteurs nus sont conçus et fabriqués selon la demande spéciale du client .
