Conducteurs aériens, AAC/AAAC/ACSR

Conducteurs aériens, AAC/AAAC/ACSR image

Get Latest Price Request a quote

Product Details

N° de Modèle.

acsr

Matériau isolant

non

Matériau de la gaine

non

Forme Matériel

Fil rond

Fil Matériau du noyau

aluminium

Certificat

ISO, CCC, CE, RoHS, VDE

Modèle

acsr

Marque

jinshui

conducteur

conducteur en aluminium renforcé

utilisation

en hauteur

taille

25 mm2, 35 mm2, 50 mm2

Paquet de Transport

tambour en bois

Spécifications

16 mm2, 25 mm2, 35 mm2, 50 mm2, 95 mm2, 120 mm2

Marque Déposée

jinshui

Origine

Chine

Code SH

7614100000

Capacité de Production

50 t/jour

Product Description

Conductor	ACSR
Taille	150mm2
Diamètre	18.13
Les brins d’aluminium et de diamètre	30/2,59
L’acier	7/2,59
Rupture de charge nominale	69.20
Poids	726
Image de marque	JINSHUI

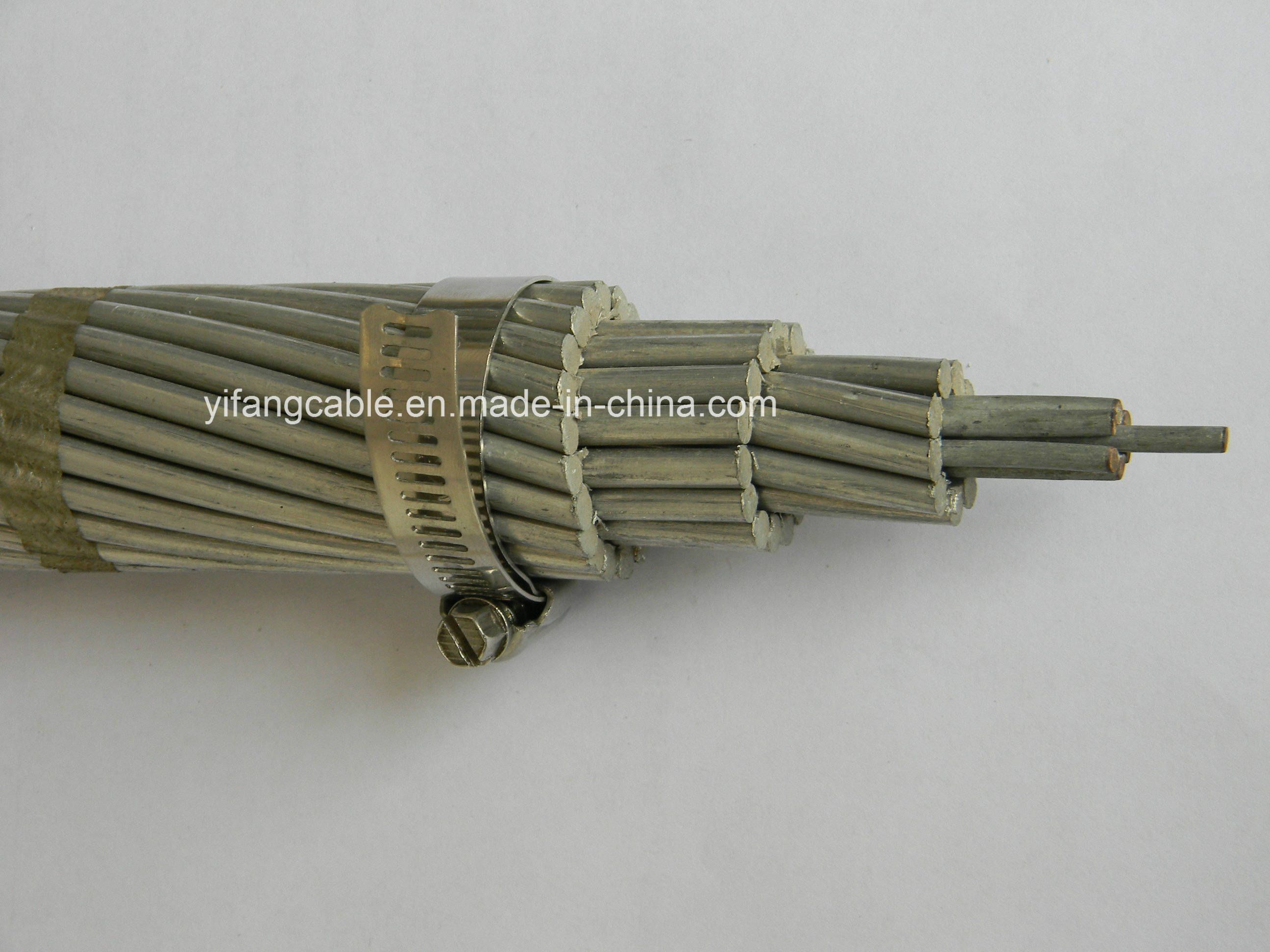

ACSR est un conducteur de composite composé de sept ou plus d’aluminium et les fils en acier galvanisé construit jusqu’en-lay concentriques- couches échoués. Le centre core est d’acier galvanisé et couche extérieure ou de couches de l’aluminium. Le noyau d’acier peut être simple fil ou fils toronnés selon la taille. Lorsque requis, les interstices de l’intérieur des couches peuvent être remplis par de la graisse composé qui est plus approprié pour les conditions de fonctionnement du conducteur.

L’application

ACSR est largement utilisé dans les frais généraux de la transmission de puissance électrique et des lignes de distribution avec divers niveaux de tension.
ACSR fournit la force optimale pour la ligne de la conception. Noyau en acier variable permet d’échouage force d’être désiré

Réalisés sans sacrifier ampacity.

Les Standards de fabrication

GB/T 1179-2008, IEC 61089, FR 48204 50182, DIN, BS 215 Partie 2, ASTM B232, NF C 34-120

La température ambiante – 30 °C.
Un maximum de température de conducteur – 75 °C.
Vitesse du vent – 0,44 m/s.
La température normale de cordage – 25 °C.
Le rayonnement solaire – 0,089 Wcm-2.
Coefficient d’absorption solaire – 1.

Sag et de la tension graphiques sont disponibles sur demande. Les informations suivantes doivent être fournies :

(A) la longueur de répartition.

(B) la charge maximale de la conception (45 % d’UT si non spécifié).

Type :

(1) tous les conducteurs en aluminium (AAC).

(2) tous les conducteurs en alliage aluminimum(AAAC).

(3) conducteur en aluminium renforcé en acier (ACSR).

(4) Type d’anti-corrosion ACSR.

(5) conducteurs plaqués aluminimum aluminimum renforcé en acier(ACSR/AW).

(6)Masse électrique arrière conducteur aluminimum renforcé en acier(ACSR/RE).

(7)aluminimum renforcé en alliage aluminimum conducteur(ACAR).

(8) câble ABC
