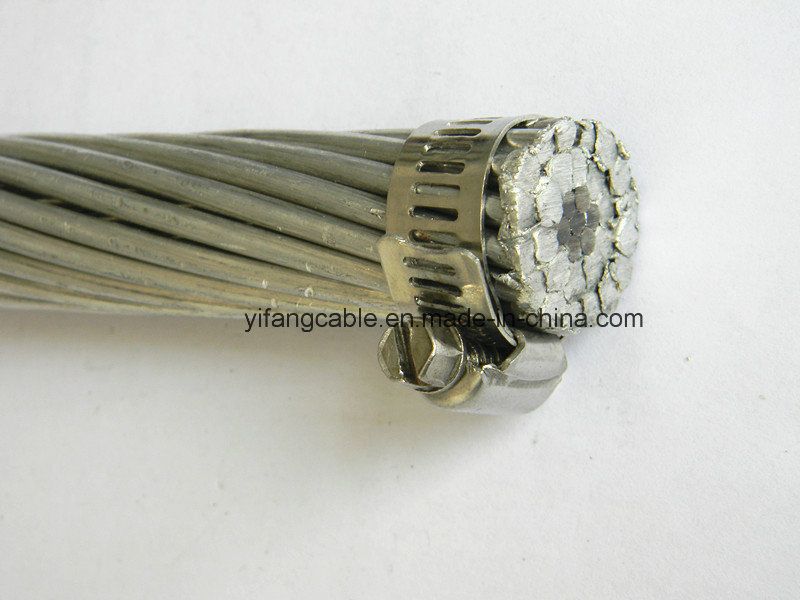

Conducteur de ligne aérienne ACSR Curlew

Conducteur de ligne aérienne ACSR Curlew image

Get Latest Price Request a quote

Product Details

N° de Modèle.

Curlew

normes

csa c49-1965

section

al 523.7+st 67.87=591.6

délai de livraison

10 jours

longueur de livraison

2 km/tambour ou au client

Paquet de Transport

tambour en bois ou en acier

Spécifications

jusqu′à 1500 mm2 pour aac

Marque Déposée

zhengzhou yifang cable co., ltd.

Origine

Zhengzhou, China

Code SH

7614100000

Capacité de Production

300 km/mois

Product Description

Conducteur de ligne aérienne, ACSR, courbure

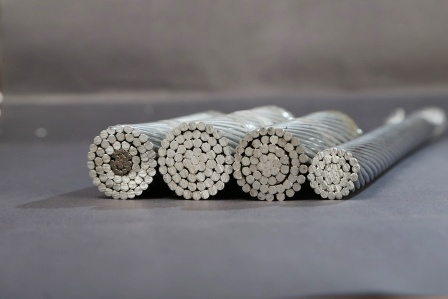

Conducteurs en aluminium AAC-All :

  Tous les conducteurs en aluminium sont le type le plus favorisé pour la construction de schémas de distribution à portée relativement courte et sont couramment utilisés sur les lignes pour une tension jusqu’à 60 kV.

  Une autre application fréquente pour tous les conducteurs en aluminium est les connexions de barre omnibus flexibles.

  On peut effectuer des connexions aluminium-cuivre. Il est préférable d’utiliser un conducteur en aluminium pour les connexions de service, car des formes de câble couvert sont disponibles à cette fin.

  Les fiches techniques indiquent les tailles de conducteurs les plus courantes, mais d’autres tailles, selon les normes reconnues ou les spécifications du client peuvent également être fournies.

  L’isolation AAC avec xlpe ou pvc peut être fournie selon les exigences du client.

  Conducteur nu AAC conducteur tout aluminium AAC selon DIN 48201

Taille	Surface calculée	Bandes et diamètre du fil	Dans l’ensemble diamètre	Linéaire masse	Résistance nominale	Max. CC résistance À 20ºC
mm 2	mm 2	mm	mm	kg/km	DaN	Ω/km
16	15.89	7/1.70	5.1	44	290	1.8018
25	24.25	7/2.10	6.3	67	425	1.1808
35	34.36	7/2.50	7.5	94	585	0.8332
50	49.48	7/3.00	9.0	135	810	0.5786
50	48.36	19/1.80	9.0	133	860	0.5950
70	65.82	19/2.10	10.5	181	1150	0.4371
95	93.27	19/2.50	12.5	256	1595	0.3084
120	117.00	19/2.80	14.0	322	1910	0.2469
150	147.10	37/2.25	15.2	406	2570	0.1960
185	181.60	37/2.50	17.5	501	3105	0.1587
240	242.54	61/2.25	20.2	670	4015	0.1191
300	299.43	61/2.50	22.5	827	4850	0.09650
400	400.14	61/2.89	26.0	1105	6190	0.07221
500	499.83	61/3.23	29.1	1381	7600	0.05781
625	626.20	91/2.96	32.6	1733	9690	0.04625
800	802.10	91/3.35	36.8	2219	12055	0.03611
1000	999.71	91/3.74	41.1	2766	14845	0.02897

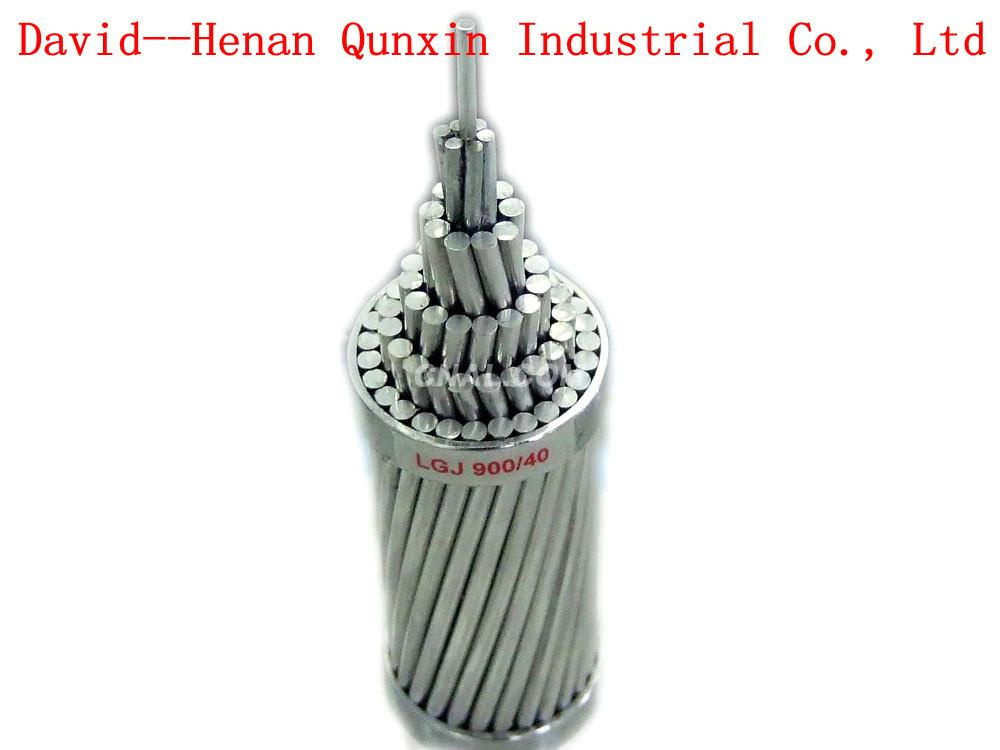

ACSR=acier conducteur en aluminium renforcé

  Construction :

     La construction mixte de l’ACSR en fait un milieu très flexible du point de vue de la conception. En variant les proportions relatives de l’aluminium et de l’acier, le conducteur idéal pour toute application particulière peut être produit.

  Protection contre la corrosion

     Un revêtement de graisse non oxydante est normalement appliqué sur les noyaux en acier de tous les conducteurs, en plus de la protection offerte par la galvanisation des fils en acier. Une ou plusieurs couches de fils en aluminium peuvent être fournies partiellement ou entièrement graissées si nécessaire.

Caractéristiques techniques

Conducteur en aluminium renforcé.

Plus grand fournisseur de conducteurs ACSR pour China State Grid.

L’ACSR (aluminium conducteur acier renforcé) est largement utilisé dans le système de distribution d’énergie aérienne de notre pays.

Nous pouvons fournir ce conducteur selon différentes normes reconnues, telles que IEC61089, BS215, ASTM B232, CSA C49, DIN48204, JIS C3110, les spécifications spéciales du client peuvent également être satisfaites.

Les fiches techniques ci-dessous montrent les normes les plus courantes, la norme britannique.

Tailles britanniques BS en 50182:2001

STRANDARD :

BS 215 PARTIE 2

nom de code: mole ,aquirrel ,gophel , belette , renard , furet , lapin , minik , skunk , castor , cheval , raton laveur , otter , chat , lièvre , chien , coyote

ASTM B232

nom de code: turquie , cygne , swanate , moineau, robin , corbeau , caille , pigeon , pingouin , aile , partridge , autruche , merlin ,linner , oriole , chiche , brant , ibis ,lark ,pelican , scintillement , faucon ,poule ,balbuzard , parakeet , colombe , aigle , paon , paon , palet , canard de bois , sarcelle , rook , grosbeak , rapide, scoter

Numéro de code	Bande et diamètre du fil		Environ	Section			Poids approximatif	Charge de rupture	Résistance c.c.
	Bande et diamètre du fil		Dans l’ensemble	Section
	Al	Acier	Diamètre	Al	Acier	Total
	mm	mm	mm	mm 2	mm 2	mm 2	Kg/km	KN	Ohm/km
16	6/1.84	1/1.84	5.53	16	2.67	18.7	64.6	6.08	1.7934
25	6/2.30	1/2.30	6.91	25	4.17	29.2	100.9	9.13	1.1478
100	6/4.61	1/4.61	13.8	100	16.7	117	403.8	34.33	0.2869
125	18/2.97	1/2.97	14.9	125	6.94	132	397.9	29.17	0.2304
160	18/3.36	1/3.36	16.8	160	8.89	169	509.3	36.18	0.18
250	22/3.80	7/2.11	21.6	250	24.6	275	880.6	68.72	0.1154
400	54/3.07	7/3.07	27.6	400	51.9	452	1510.3	123.04	0.0723
450	54/3.26	7/3.26	29.3	450	58.3	508	1699.1	138.42	0.0643
500	54/3.43	7/3.43	30.9	500	64.8	565	1887.9	153.8	0.0578
560	54/3.63	19/2.18	32.7	560	70.9	631	2103.4	172.59	0.0516
630	54/3.85	19/2.31	34.7	630	79.8	710	2366.3	191.77	0.0459
710	54/4.09	19/2.45	36.8	710	89.9	800	2666.8	216.12	0.0407
800	72/3.76	7/2.51	37.6	800	34.6	835	2480.2	167.41	0.0361
900	72/3.99	7/2.66	39.9	900	39.9	939	2790.2	188.33	0.0321

Conducteurs en alliage d’aluminium AAAC

Cette section traite des alliages d’aluminium de type silicium de magnésium traitables à la chaleur selon BS en 50182, dont les propriétés électriques et mécaniques sont toutes conformes aux valeurs suggérées par la publication 104 de la Commission électrotechnique internationale. Des conducteurs conformes à toutes les autres spécifications reconnues peuvent également être fournis.

Les alliages mentionnés ont une résistance supérieure mais une conductivité inférieure à celle de l’aluminium pur. Étant plus légers, les conducteurs en alliage peuvent parfois être utilisés à la place de l’ACSR plus classique, ayant des charges de rupture inférieures à celles de l’aluminium pur, leur utilisation devient particulièrement favorable lorsque les charges de glace et de win sont faibles.

Taille	Surface calculée	Bandes et diamètre du fil	Dans l’ensemble diamètre	Linéaire masse	Résistance nominale	Max. CC résistance À 20ºC
mm 2	mm 2	mm	mm	kg/km	DaN	Ω/km
16	15.89	7/1.70	5.1	44	290	1.8018
25	24.25	7/2.10	6.3	67	425	1.1808
35	34.36	7/2.50	7.5	94	585	0.8332
50	49.48	7/3.00	9.0	135	810	0.5786
50	48.36	19/1.80	9.0	133	860	0.5950
70	65.82	19/2.10	10.5	181	1150	0.4371
95	93.27	19/2.50	12.5	256	1595	0.3084
120	117.00	19/2.80	14.0	322	1910	0.2469
150	147.10	37/2.25	15.2	406	2570	0.1960
185	181.60	37/2.50	17.5	501	3105	0.1587
240	242.54	61/2.25	20.2	670	4015	0.1191
300	299.43	61/2.50	22.5	827	4850	0.09650
400	400.14	61/2.89	26.0	1105	6190	0.07221
500	499.83	61/3.23	29.1	1381	7600	0.05781
625	626.20	91/2.96	32.6	1733	9690	0.04625
800	802.10	91/3.35	36.8	2219	12055	0.03611
1000	999.71	91/3.74	41.1	2766	14845	0.02897

Notre entreprise

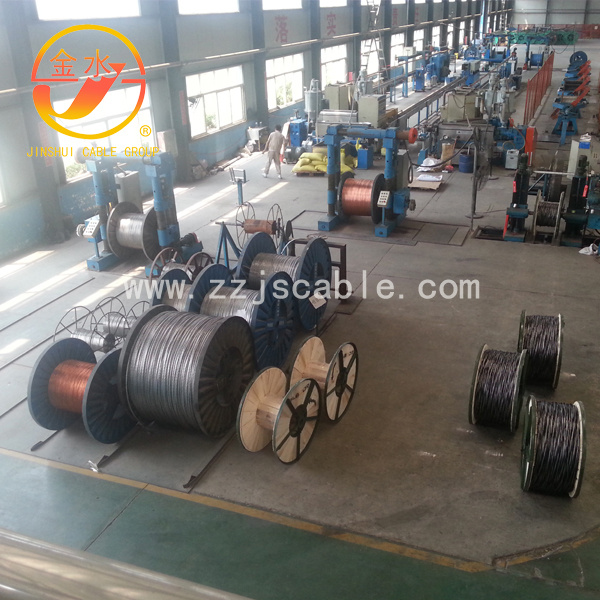

Le groupe Yifang Electric est principalement spécialisé dans les câbles et fils, y compris la conception, la production et la vente.

Les produits couvrent principalement les câbles d’alimentation isolés XLPE, PVC, ABC, câble de commande de câble de construction, câble de soudure de câble en caoutchouc, etc.

Notre câble XLPE peut être fabriqué conformément aux spécifications de la société, ce qui équivaut à la norme CEI 60502,CEI60332,CEI60754. Certains indices sont supérieurs à la norme internationale.

Notre certificat

FAQ

1.Q:êtes-vous une usine ou une société de commerce?
R: Base de production à Henan, Chine, avec plus de 500 travailleurs.

2.Q: Comment puis-je y visiter?
R: Sûr, si vous avez besoin, nous arrangeons le chauffeur pour vous prendre.

3.Q:Comment puis-je obtenir des échantillons ?
A: Contactez-moi ci-dessous, Déterminez l’échantillon et l’adresse pour l’expédition.

4.Q:avez-vous déjà fourni des câbles à notre pays ?
R: Les câbles Yifang ont été vendus dans plus de 100 pays et régions du monde. Pouvez-vous me contacter pour plus de détails.

5.Q:Qu’est-ce que votre MOQ?
R: MOQ normalement 500 mètres pour les câbles de grand diamètre.Veuillez me contacter pour des informations détaillées si vous avez besoin de câble spécifique.

6. Q:quand puis-je obtenir le prix?
R: Généralement, dans les 6 heures après que nous avons reçu votre demande.

7.Q:combien de temps votre délai de livraison est-il?
R: Selon la quantité de votre commande.habituellement notre délai de livraison est de 3 – 20 jours ouvrables.
