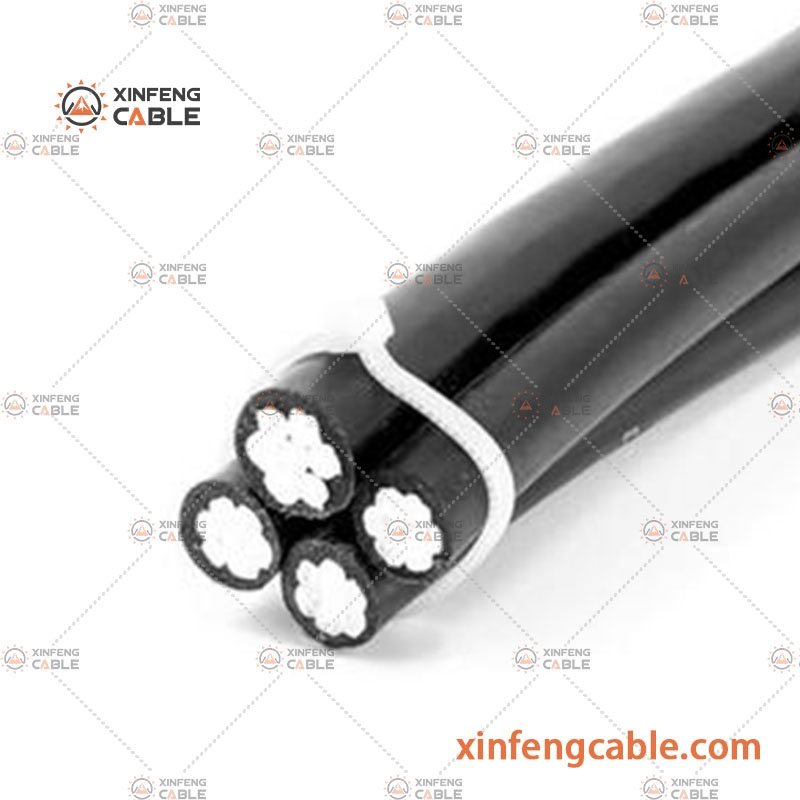

Câble électrique aérien 0.6/1 Kv conducteurs en Al isolés en PE E-A2y câble

Câble électrique aérien 0.6/1 Kv conducteurs en Al isolés en PE E-A2y câble image

Get Latest Price Request a quote

Product Details

N° de Modèle.

ABC

Courant

CC et CA

Matériau isolant

XLPE

Forme Matériel

Fil rond

Fil Matériau du noyau

aluminium

Certificat

ISO, CCC, CE

Modèle

abc

Marque

xinfeng

utilisation

transmission de puissance

nombre de noyaux

1, 2, 3, 4, 5

identification des couleurs

numéro

tension nominale

1 kv

type d′isolation

pvc/pe/xlpe

rayon de courbure minimum

12 x od

conducteurs

aluminium

Paquet de Transport

tambour en bois à cadre en acier

Spécifications

fait sur commande

Marque Déposée

xinfeng

Origine

Chine

Code SH

854449

Capacité de Production

4500tonne/mois

Product Description

1.  Application principale
  Le câble d’antenne basse tension est un concept très innovant pour la distribution de l’alimentation aérienne par rapport au système de distribution de l’alimentation aérienne à conducteur nu classique. Il comprend un faisceau de câbles d’antenne (câble ABC), un câble de ligne couvert et un câble de branchement de service. Il offre un niveau de sécurité et de fiabilité plus élevé, une réduction des pertes d’énergie et une économie de système optimale en réduisant les coûts d’installation, de maintenance et d’exploitation.
   Le câble d’antenne basse tension est conçu pour fournir un service d’antenne 600/1000 V pour un service temporaire sur les chantiers de construction, comme une prise de service (entre la colonne de service et l’entrée de service), comme un câble secondaire (entre la tige et le poteau) ou comme un éclairage de rue. Ce câble serre-tête fournit une isolation renforcée selon

2.  Normes
  IEC60502-1, NFC 33-209, BS 7870, HD 626 S1, ANSI/ICEA S-76-474, ICEA S61-402 ET ICEA S-66-524, AS/NZS 3560.1, GB/T12527, GB/T1179
* Xinfeng câble peut également concevoir et produire pour des   exigences d’application spéciales.

3. Caractéristiques
Tension nominale : 1 kV
Tension d’essai : 4 kV, 5 min sans panne.
Température de fonctionnement :
PVC : DE -15°C À +70°C.
PE : DE -40°C À +70°C.
XLPE : -40°C À +90°C.
Température minimale de pose/installation :
PVC: 0°C PE: -20°C XLPE: -20°C.
Rayon de courbure minimum :
12 x de (diamètre total)

4. Construction :
CONDUCTEURS : CU/AAC/AAAC/ACSR.
Isolation: PE/XLPE/PVC, résistant aux UV.
Identification du noyau : numéros ou nervures ou bandes de couleurs.

5. Référence de spécification de la norme de câble ABC (pour plus de spécifications , veuillez contacter notre équipe commerciale)

Câble d’antenne, câble d’isolation al Conductor XLPE IEC 60502-1

1 : conducteurs de phase : AAC
2: Isolation: XLPE, résistant aux UV.
3 : neutre-supporté:AAC
4: Identification du noyau: Nervures ou numéros ou couleurs bande.

Tension nominale : 0.6/1kV
Tension d’essai: 3.5kV, 5min sans panne.
Température de fonctionnement : de -40°C à +90°C.
Température minimale de pose/installation : -20°C.
Rayon de courbure minimum : 12 x de (diamètre total)

Nombre de noyaux x N° de section transversale nominal×mm²	Environ Diamètre total mm	Environ Poids kg/km	Max. Résistance du conducteur c.c. à 20 ºC Ω/km	Charge de rupture minimale kN	Intensité nominale A
3×16 + 1×25 RM	19.0	290	1,91	4,0	107
3 x 25 + 1 x 25 RM	23.2	400	1,200	5,5	132
3 x 35 + 1 x 25 RM	25.6	500	0,868	8,0	165
3 x 50 + 1 x 35 RM	30.0	680	0,641	10,7	205
3 x 70 + 1 x 50 RM	34.9	920	0,443	13,7	240
3 x 95 + 1 x 70 RM	40.6	1270	0,320	18,6	290
3 x 120 + 1 x 70 RM	44.1	1510	0,253	23,2	334
3 x 150 + 1 x 95 RM	49.2	1870	0,206	28,7	389
3 x 185 + 1 x 120 RM	54.9	2340	0,164	37,2	467
3 x 25 + 1 x 25 + 1 x 16 RM	23.2	470	1,200	2,5	72
3 x 35 + 1 x 25 + 1 x 16 RM	25.6	560	0,868	4,0	107
3 x 50 + 1 x 35 + 1 x 16 RM	30.0	740	0,641	5,5	132
3 x 70 + 1 x 50 + 1 x 16 RM	34.9	980	0,443	8,0	165
3 x 95 + 1 x 70 + 1 x 16 RM	40.6	1330	0,320	10,7	205
3 x 120 + 1 x 70 + 1 x 16 RM	44.1	1580	0,253	13,7	240
3 x 150 + 1 x 95 + 1 x 16 RM	49.2	1940	0,206	23,2	334
3 x 185 + 1 x 120 + 1 x 16 RM	54.9	2410	0,164	2,5	72

D’autres sections peuvent être proposées sur demande. RM : toron rond comprimé

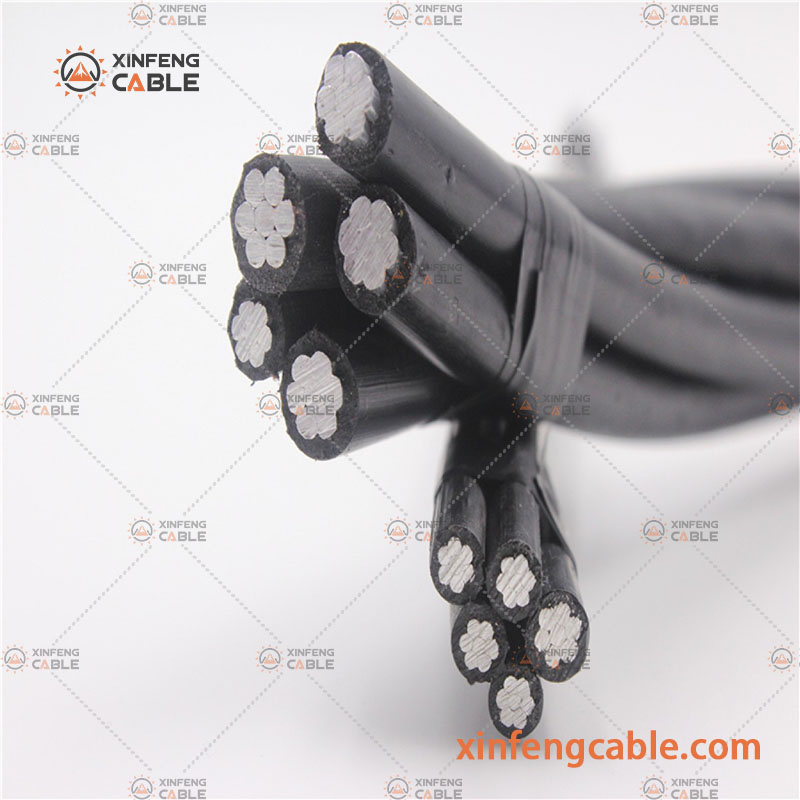

Câble d’ensemble d’antenne, conducteur AL câble d’isolation XLPE NFC 33-209

1 : conducteurs de phase : AAC
2: Isolation: XLPE, résistant aux UV.
3: Neutre-supporté: AAAC
4: Conducteur d’éclairage de rue: AAC
5: Identification du noyau: Nervures ou numéros ou couleurs bande.

Tension nominale : 0.6/1kV
Tension d’essai : 4 kV, 5 min sans panne.
Température de fonctionnement : de -40°C à +90°C.
Température minimale de pose/installation : -20°C.
Rayon de courbure minimum : 12 x de (diamètre total)

Nombre de noyaux x N° de section transversale nominal× mm²	Environ Diamètre total mm	Environ Poids kg/km	Max. Résistance du conducteur c.c. à 20 ºC Ω/km	Charge de rupture minimale kN	Intensité nominale A
2 x 10 RM	12.8	93	3.08	1.5	38
4 x 10 RM	15.4	183	3.08	1.5	38
2 x 16 RM	14.8	129	1.91	2.3	72
2 x 16 RN + 2 x 1,5 RE	14.8	176	1.91/12.1	2.3	72
4 x 16 RM	17.8	257	1.91	2.3	72
4 x 16 RN + 2 x 1,5 RE	17.8	304	1.91/12.1	2.3	72
2 x 25 RM	18.0	202	1.20	3.8	107
2 x 25 RM + 2 x 1,5 RE	18.0	249	1.20/12.1	3.8	107
4 x 25 RM	21.7	404	1.20	3.8	107
4 x 25 RM + 2 x 1,5 RE	21.7	451	1.20/12.1	3.8	107
2 x 35 RM	20.8	269	0.868	5.2	132
2 x 35 RM + 2 x 1,5 RE	20.8	316	0.868/12.1	5.2	132
4 x 35 RM	25.1	539	0.868	5.2	132
4 x 35 RM + 2 x 1,5 RE	25.1	586	0.868/12.1	5.2	132
2 x 50 RM	23.4	352	0.641	7.6	165
2 x 50 RM + 2 x 1,5 RE	23.4	399	0.641/12.1	7.6	165
1 x 54,6 RM + 3 x 25 RM	21.7	507	0.630/1.20	3.8	107
1 RM 54,6 + RM 3×25 + RM 1×16	24.3	573	0.630/1.20/1.91	3.8/2.3	107/72
1 RM 54,6 + RM 3×25 + RM 2×16	29.7	639	0.630/1.20/1.91	3.8/2.3	107/72
1 x 54,6 RM + 3 x 25 RM + 3 x 16 RM	31.1	705	0.630/1.20/1.91	3.8/2.3	107/72
1 x 54,6 RM + 3 x 35 RM	25.1	615	0.630/0.868	5.2	132
1 RM 54,6 + RM 3×35 + RM 1×16	28.1	680	0.630/0.868/1.91	5.2/2.3	132/72
1 RM 54,6 + RM 3×35 + RM 2×16	34.3	748	0.630/0.868/1.91	5.2/2.3	132/72
1 x 54,6 RM + 3 x 35 RM + 3 x 16 RM	35.9	814	0.630/0.868/1.91	5.2/2.3	132/72
1 RM 54,6 + RM 3×35 + RM 1×25	28.1	714	0.630/0.868/1.20	5.2/3.8	132/107
1 x 54,6 RM + 3 x 50 RM	28.2	741	0.630/0.641	7.6	165
1 RM 54,6 + RM 3×50 + RM 1×16	31.6	806	0.630/0.641/1.91	7.6/2.3	165/72
1 RM 54,6 + RM 3×50 + RM 2×16	38.6	875	0.630/0.641/1.91	7.6/2.3	165/72
1 x 54,6 RM + 3 x 50 RM + 3 x 16 RM	40.4	940	0.630/0.641/1.91	7.6/2.3	165/72
1 x 54,6 RM + 3 x 50 RM + 1 x 25 RM	31.6	841	0.630/0.641/1.20	7.6/3.8	165/107
1 x 54,6 RM + 3 x 70 RM	33.0	950	0.630/0.443	10.2	205
1 RM 54,6 + RM 3×70 + RM 1×16	37.0	1014	0.630/0.443/1.91	10.2/2.3	205/72
1 RM 54,6 + RM 3×70 + RM 2×16	45.2	1083	0.630/0.443/1.91	10.2/2.3	205/72
1 x 54,6 RM + 3 x 70 RM + 3 x 16 RM	47.3	1148	0.630/0.443/1.91	10.2/2.3	205/72
1 RM 54,6 + RM 3×70 + RM 1×25	37.0	1048	0.630/0.443/1.20	10.2/3.8	205/107
1 RM 54,6 + RM 3×70 + RM 2×25	45.2	1150	0.630/0.443/1.20	10.2/3.8	205/107
1 x 54,6 RM + 3 x 70 RM + 3 x 25 RM	47.3	1250	0.630/0.443/1.20	10.2/3.8	205/107
1 x 54,6 RM + 3 x 95 RM	37.4	1176	0.630/0.320	13.5	240
1 RM 54,6 + RM 3×95 + RM 1×16	41.9	1243	0.630/0.320/1.91	13.5/2.3	240/72

Mode d’emballage 1 : emballage en plateau en bois, adapté pour les câbles de petite section transversale. Longueur d’emballage d’environ 2500 mètres.
Mode d’emballage 2 : emballage en fût en bois, adapté pour les câbles de petite section transversale. Longueur d’emballage d’environ 2500 mètres.
Mode d’emballage 3:tambour en bois à structure en acier, convient pour les grands câbles de section transversale.longueur d’emballage d’environ 5000 mètres.

   Xinfeng Cable Co., Ltd. Est une recherche et développement, production, ventes dans l’une des entreprises de câbles et de fils bien connues, avec un système complet et scientifique de gestion de la qualité, un soutien avancé d’équipe technique, de fortes ventes et un service après-vente.
   Henan Xinfeng Cable Co., LTD., fondée en 1996, avec un capital enregistré de 210 millions de CNY, couvre une superficie totale de 50,000 mètres carrés, le personnel existant de 586 personnes, y compris une variété de personnel technique plus de 80 personnes, avec un diplôme universitaire de 60 personnes, la société dispose actuellement d’équipements de production et d’essais nationaux de pointe, dont plus de 200 ensembles d’équipements de production de câbles de pointe. Et dépensez des dizaines de millions pour acheter l’équipement de test de câble le plus complet.
    En 2012, la société a pris la tête de l’industrie du câble grâce à la certification internationale ISO9001 du système de qualité, au système de certification ISO14001 de la sécurité et de la santé au travail, à la certification 18001 de la gestion environnementale, à la certification obligatoire CCC nationale et à d’autres qualifications, Et grâce à la certification ce du produit de sécurité européen, à la certification ROSH de protection de l’environnement européenne, à la certification SGS de test du produit de protection de l’environnement. En 20 ans de développement, elle a créé une capacité de production annuelle de 1.5 milliards de CNY pour les fils isolés, les câbles haute et basse tension, les câbles BV et d’autres produits, et a constamment amélioré et étendu le domaine de la recherche, du développement et de la production des produits de câbles.
    Actuellement, la société est principalement engagée dans la conception de systèmes, le développement, la fabrication, la commercialisation et le service de plus de 1000 types de câbles dans quatre catégories : câbles aériens, câbles d’alimentation, câbles et fils d’équipement électrique, et câbles spéciaux. Les produits sont largement utilisés dans l’énergie, l’eau conservancy, le chemin de fer, le transport, la nouvelle énergie, pétrole et pétrochimie, défense nationale, construction, infrastructures urbaines et autres domaines.
    La société a son siège à Zhengzhou et a créé 8 succursales à Beijing, Wuhan, Xi ‘an, Hefei, etc., responsables des ventes et du service après-vente dans et autour de la région. En 2013, le groupe a entièrement créé Henan JinFar East Cable Co., LTD., responsable des ventes et de l’expansion du marché international, les produits sont exportés vers les Amériques, l’Afrique, l’Australie, l’Europe et d’autres 38 pays et régions, les produits par des clients étrangers louent.
   Avec l’expansion continue de la part de produits, les produits de câbles Xinfeng ont également été largement reconnus et loués par la majorité des utilisateurs, l’entreprise a successivement remporté l’industrie « entreprise nationale d’intégrité de la qualité », « produits chinois célèbres », « Henan famous brand products », 2013-2015 a remporté successivement le bureau provincial Henan de l’industrie et du commerce « entreprise respectueuse des contrats et digne de confiance », « entreprise AAA de qualité, de service, de crédit », « entreprise qualifiée de supervision nationale de la qualité des produits et d’inspection d’échantillonnage » et d’autres distinctions.

1.équipement de production de pointe : équipement de production de pointe et équipement de test, comprenant plus de 200 ensembles d’équipement de production de câbles de pointe. L’équipement de production de câbles à moyenne tension utilise la marque allemande Sikora.

2.contrôle de qualité : l’usine dispose d’une salle de contrôle de qualité bien équipée, peut effectuer l’inspection de tous les paramètres électriques principaux.

3.équipe expérimentée : nos équipes de production et de vente expérimentées peuvent répondre à une grande variété de projets, répondre rapidement aux besoins des clients et fournir des rapports de test de type pour la plupart des produits principaux.

4.Competitive tarification : nos tarifs sont compétitifs sans compromettre la qualité.

Q : Quels facteurs doivent être pris en compte lors du choix d’un câble d’alimentation ?
A : les facteurs incluent la tension nominale, la capacité de charge du courant, les conditions environnementales (température, humidité, produits chimiques), Contraintes mécaniques (telles que l’impact ou les vibrations), exigences d’installation et normes réglementaires. Notre équipe de vente peut vous aider à choisir le câble approprié en fonction de ces facteurs.

Q : Quels types de câbles d’alimentation proposez-vous ?
R : nous proposons une large gamme de câbles d’alimentation, notamment des câbles basse tension (tensions jusqu’à 1 000 V) et moyenne tension (1 000 V à 35 kV). Nous fournissons également des câbles spécialisés, tels que des câbles résistants au feu, blindés et flexibles, pour répondre aux besoins de divers clients.

Q : Quels sont les avantages de l’achat de câbles d’alimentation auprès de votre entreprise ?
R : nous fournissons des câbles de haute qualité fabriqués selon les normes internationales. Nos câbles sont durables, fiables et conçus pour répondre aux exigences spécifiques des applications. Nous proposons des tarifs compétitifs et des options de livraison flexibles pour respecter les délais du projet. Notre équipe expérimentée fournit une assistance technique et des conseils pour garantir la sélection de câbles adaptée à votre projet.

Q:puis-je demander des échantillons de vos câbles d’alimentation avant de faire un achat ?
R:Oui, nous pouvons fournir des échantillons de nos câbles d’alimentation à des fins d’évaluation. La disponibilité des échantillons peut varier en fonction du type et des caractéristiques du câble. Contactez notre équipe commerciale pour demander des échantillons et discuter des modalités d’expédition.

Q:fournissez-vous la documentation et le soutien pour les certifications de produit requises pour les appels d’offres gouvernementaux ou les projets du secteur public?
R:Oui, nous offrons de la documentation et du soutien pour aider à obtenir les certifications de produit requises pour les projets gouvernementaux ou du secteur public. Notre équipe peut vous aider à naviguer dans les exigences réglementaires, à fournir des documents de conformité et à vous assurer que nos câbles d’alimentation répondent aux spécifications et normes spécifiques du projet.
